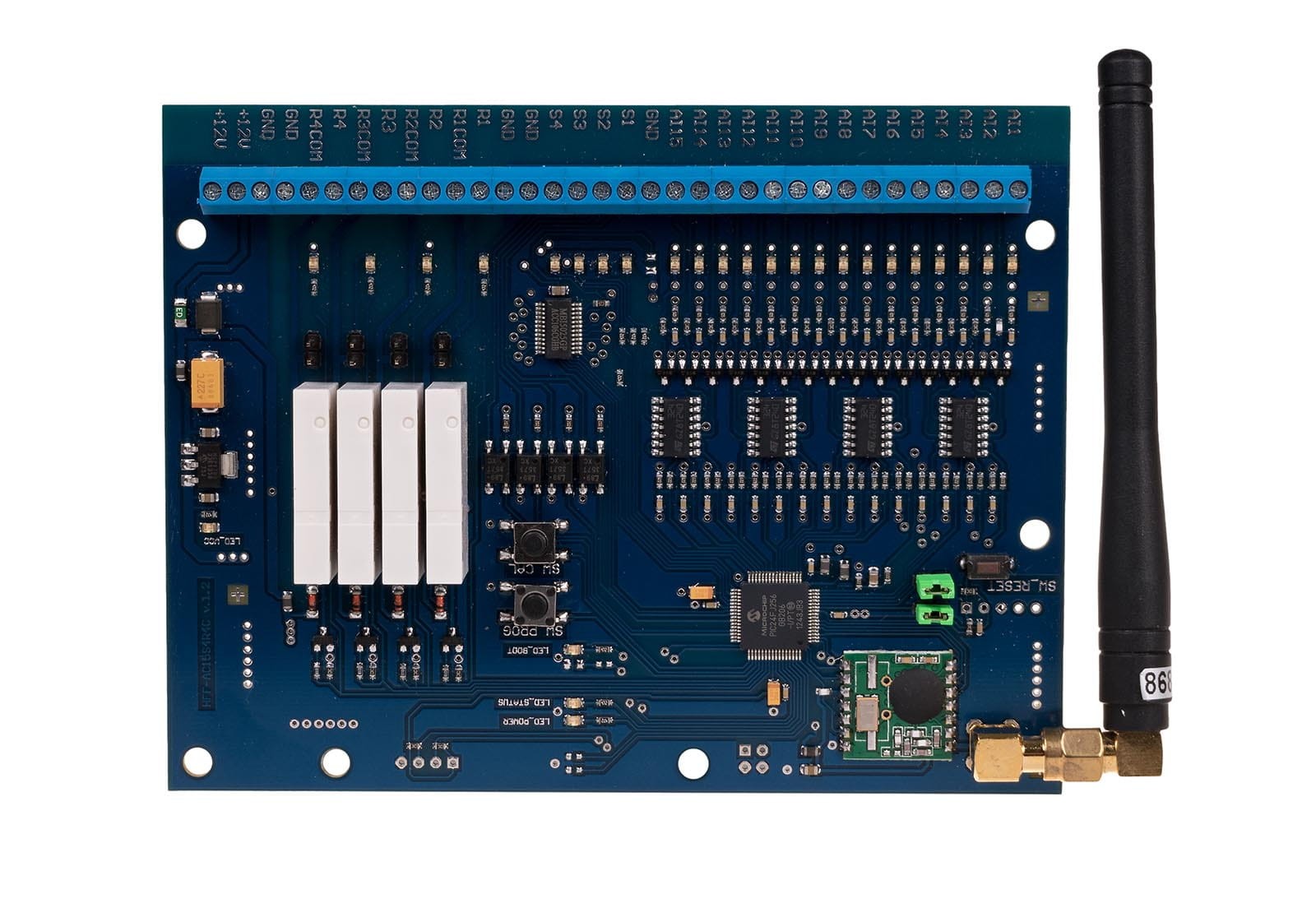

Moduł Integracji z Alarmem Long Range rH-AC15S4R4-LR F&F (F&Home RADIO)

rH-AC15S4R4-LR to zaawansowany moduł radiowy dedykowany do integracji systemu inteligentnego domu F&Home RADIO z centralami alarmowymi dowolnych producentów. Wersja Long Range (LR) zapewnia maksymalny zasięg komunikacji, co jest kluczowe w dużych obiektach. Moduł umożliwia dwustronną wymianę informacji między systemem alarmowym a automatyką domową, znacząco rozszerzając możliwości obu systemów.

Kluczowe Parametry i Funkcje rH-AC15S4R4-LR

• Typ Urządzenia: Moduł Integracji (Interfejs) Systemu Alarmowego.
• System Radiowy: F&Home RADIO (868 MHz), wersja Long Range.
• Zasilanie: Napięcie stałe 12 V DC.
• Montaż: Przystosowany do montażu wewnątrz obudów (np. w pobliżu centrali alarmowej).

Funkcje Wejściowe (Odbieranie informacji z Alarmu):

Moduł umożliwia odczytywanie stanu z różnych elementów systemu alarmowego i przesyłanie ich do serwera F&Home:

• 15 Wejść Analogowych (Wysokorezystancyjnych): Przeznaczone głównie do podłączenia różnych typów czujników (np. czujniki ruchu, czujniki dymu/zalania) bezpośrednio do modułu.
  • Kalibracja: Moduł mierzy i zapamiętuje indywidualnie napięcie odniesienia (stan spoczynku) dla każdego z 15 wejść po wciśnięciu przycisku CAL, co pozwala na współpracę z czujnikami o różnym zakresie napięć wyjściowych.
  • Wzbudzenie: Odchyłka napięcia o więcej niż 0,6 V jest interpretowana jako stan wzbudzenia ('1').
• 4 Wejścia Transoptorowe (5–10 V): Umożliwiają galwanicznie separowane podłączenie do wyjść statusowych centrali alarmowej (np. stan czuwania, alarm, awaria).

Funkcje Wyjściowe (Sterowanie Alarmem z F&Home):

Moduł umożliwia sterowanie centralą alarmową poprzez:

• 4 Wyjścia Przekaźnikowe Niskonapięciowe (1 A / 250 V): Mogą służyć do symulowania wejść stref w centrali alarmowej (np. uzbrajanie/rozbrajanie, aktywacja wyjść PGM).

Specyfikacja Techniczna (podsumowanie)

rH-AC15S4R4-LR to uniwersalny interfejs radiowy, który pozwala na pełne wykorzystanie czujników alarmowych w automatyce domowej F&Home oraz na dwukierunkową komunikację z każdą standardową centralą alarmową.
