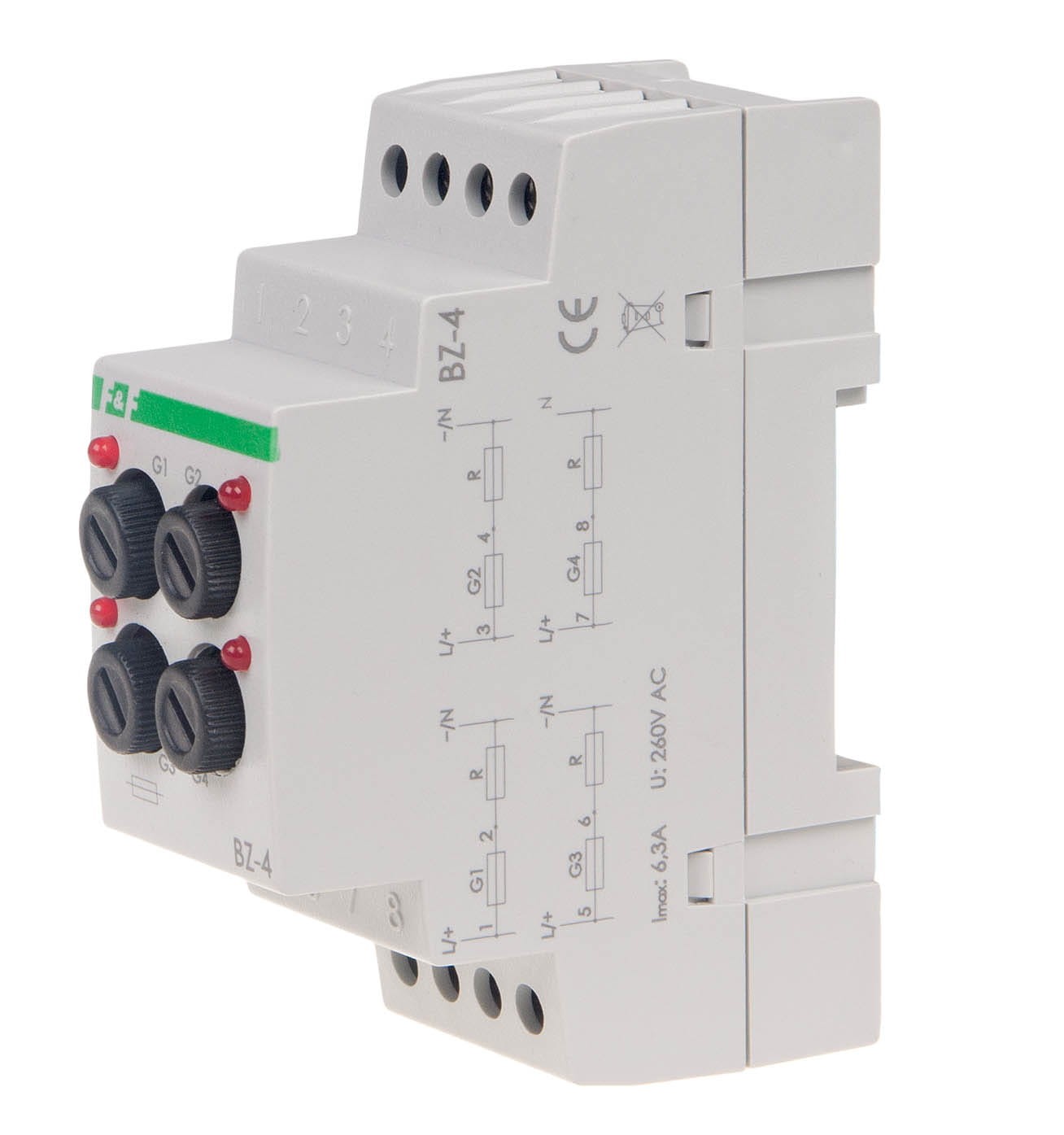

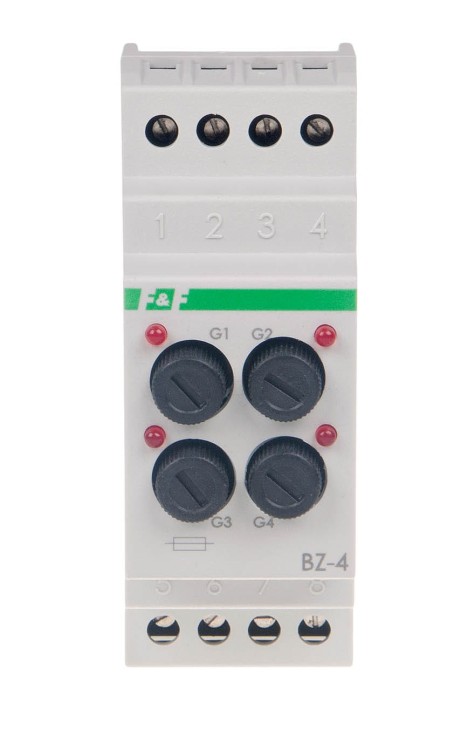

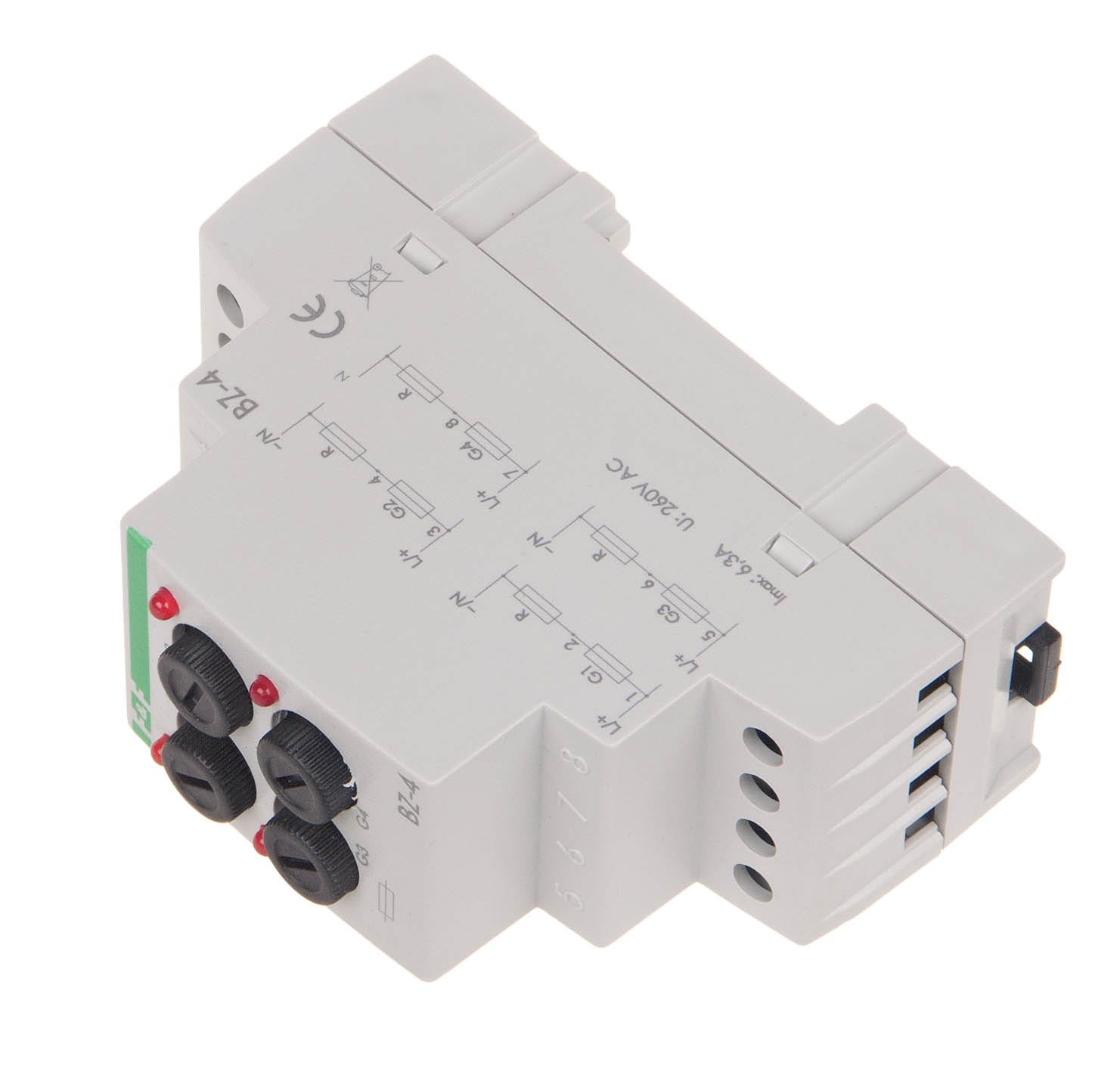

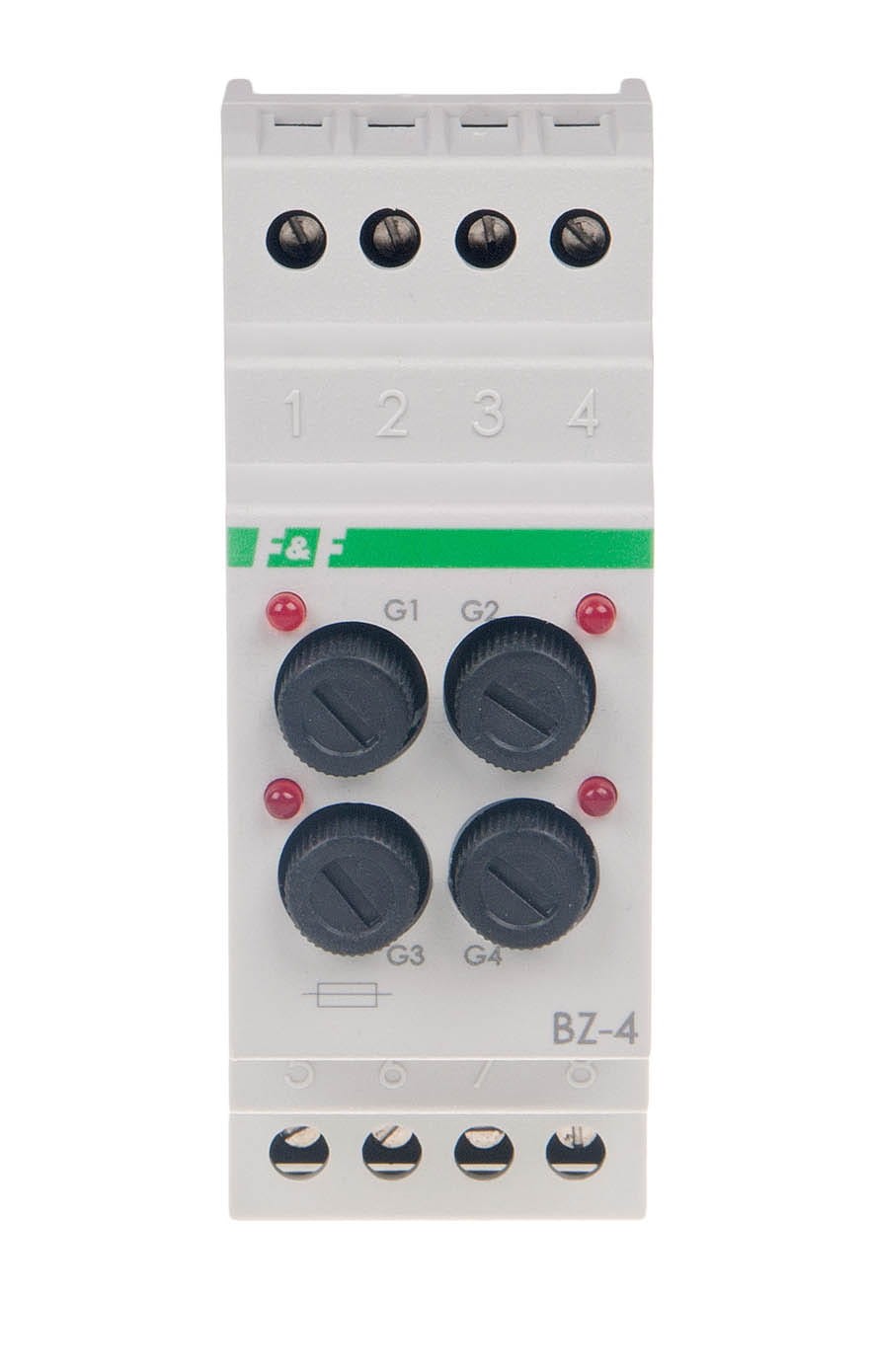

Moduł bezpiecznikowy BZ-4 F&F

Moduł bezpiecznikowy BZ-4 firmy F&F to czterogniazdowy aparat modułowy przeznaczony do montażu na szynie DIN. Jest to najbardziej pojemny model w tej serii, który służy do zabezpieczania aż czterech niezależnych obwodów niskonapięciowych (lub stałoprądowych) za pomocą wymiennych wkładek topikowych.

---

Kluczowe Informacje i Specyfika

W przeciwieństwie do modeli BZ-1, BZ-2 i BZ-3, model BZ-4, z racji większej liczby gniazd, ma szerszą obudowę, zajmując 2 moduły w rozdzielnicy. Umożliwia indywidualną, precyzyjną ochronę czterech oddzielnych linii w aplikacjach wymagających gęstego upakowania zabezpieczeń, takich jak duże systemy CCTV, rozbudowane systemy alarmowe, czy kompleksowe sterowanie automatyką.


• Wymiary: Szerokość modułu wynosi 2 moduły (35 mm).

• Zabezpieczenie: Zapewnia ochronę czterech niezależnych linii. W każdym gnieździe stosuje się standardową wkładkę topikową O5×20 mm. Wkładki można dobierać w zakresie prądowym 0,1 A ÷ 6,3 A.

• Sygnalizacja: Posiada wbudowaną czerwoną diodę LED, która sygnalizuje przepalenie wkładki topikowej w danym obwodzie, co znacznie ułatwia diagnostykę i serwis.

• Przyłącza: Model BZ-4 ma zwiększone zaciski śrubowe dla większej wygody montażu (4,0 mm2).

---

Specyfikacja Techniczna



Parametr	Wartość
Typ	Moduł bezpiecznikowy czterogniazdowy
Liczba Zabezpieczanych Linii	4
Wkładka Bezpiecznikowa	Topikowa O5×20 mm
Napięcie Zasilania	Max 250 V AC/DC (zależne od wkładki)
Maksymalny Prąd (na gniazdo)	6,3 A
Montaż	Szyna DIN 35 mm
Szerokość	2 moduły (35 mm)
Stopień Ochrony	IP20

Uwaga na małe obciążenia: Zgodnie z informacją producenta, nawet po przepaleniu wkładki topikowej, przez obwód może nadal przepływać niewielki prąd (do 3 mA), który podtrzymuje diodę sygnalizacyjną. Może to skutkować obecnością minimalnego napięcia na wyjściu przy zabezpieczaniu odbiorników o bardzo małej mocy (<10 W).
