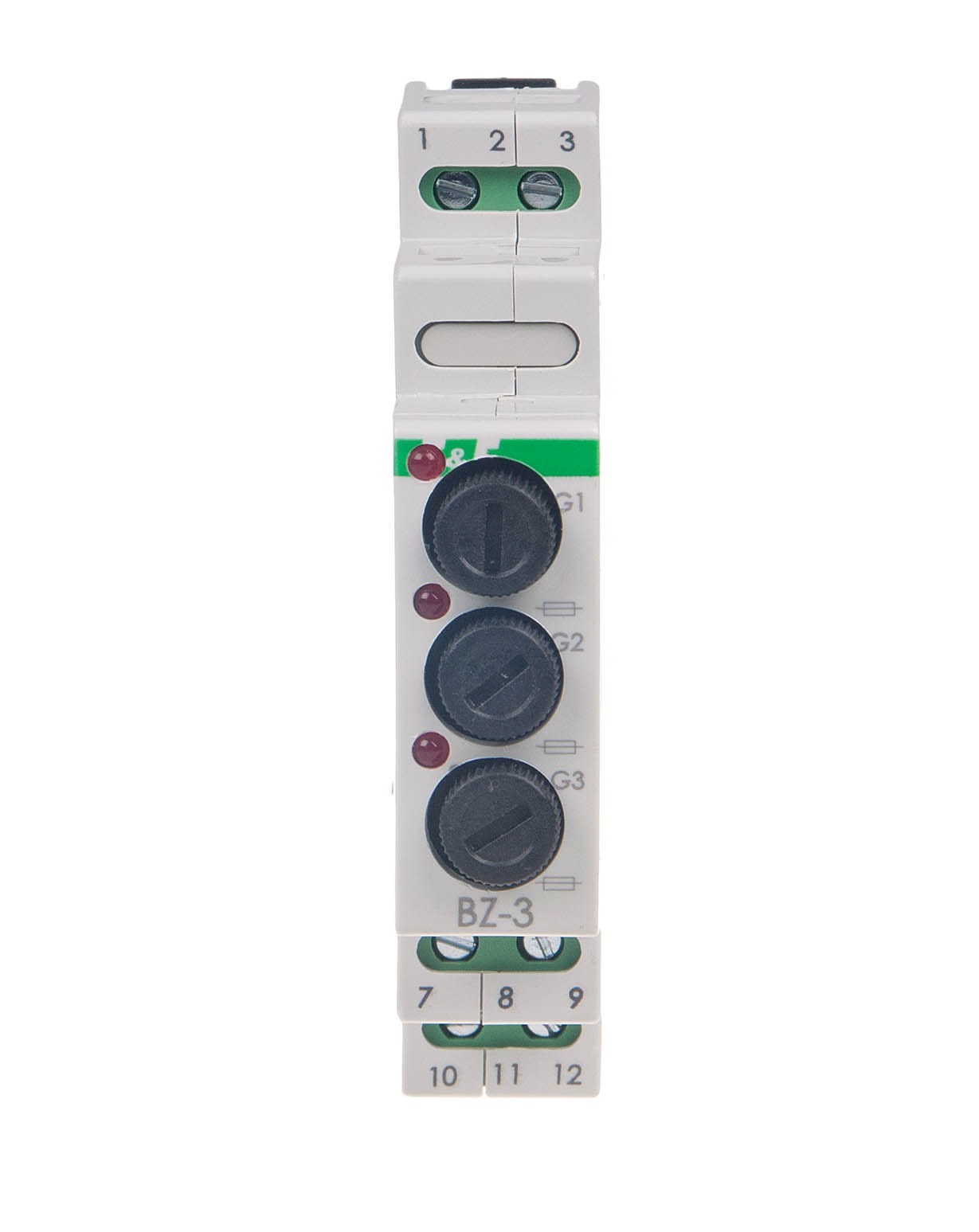

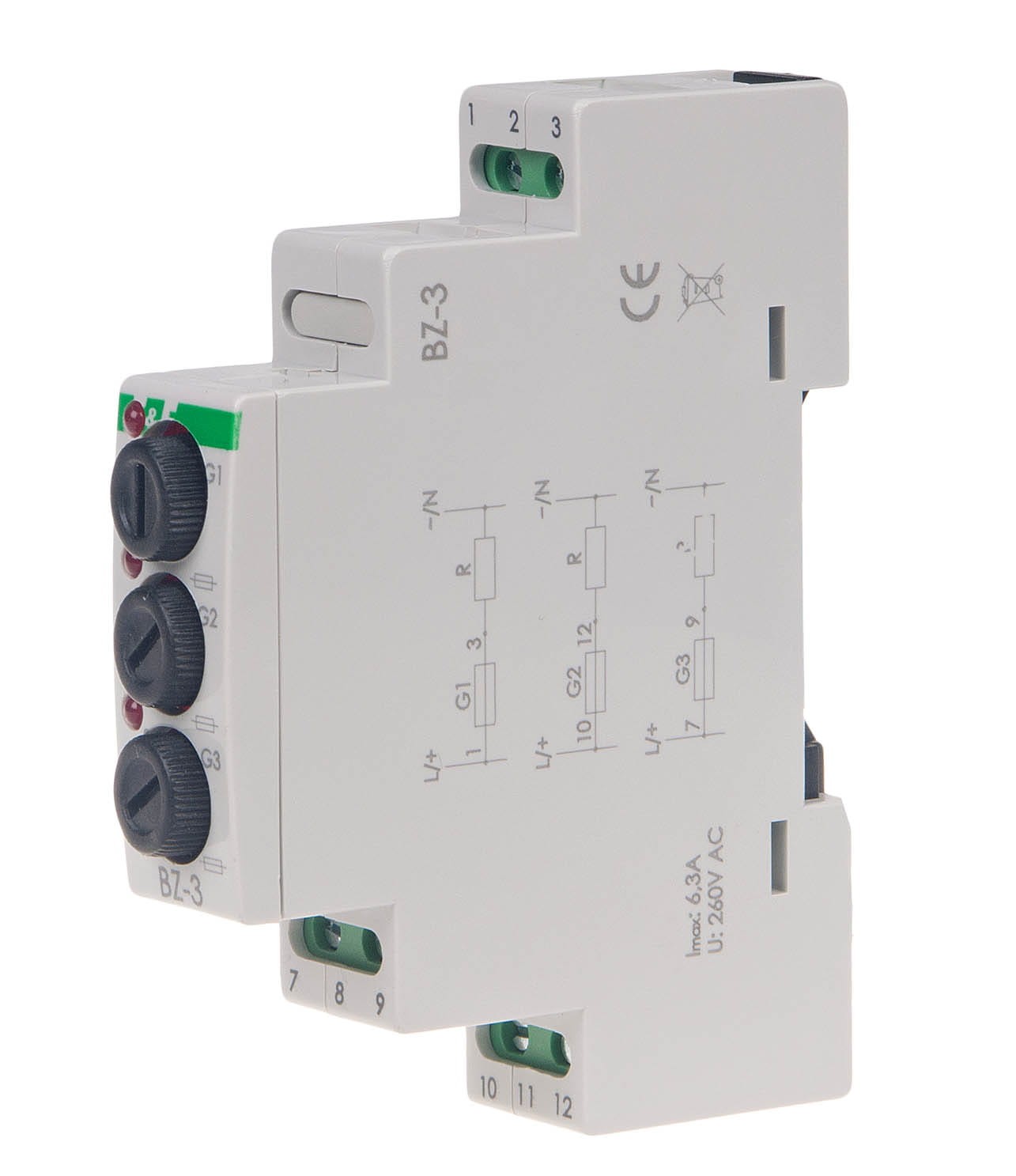

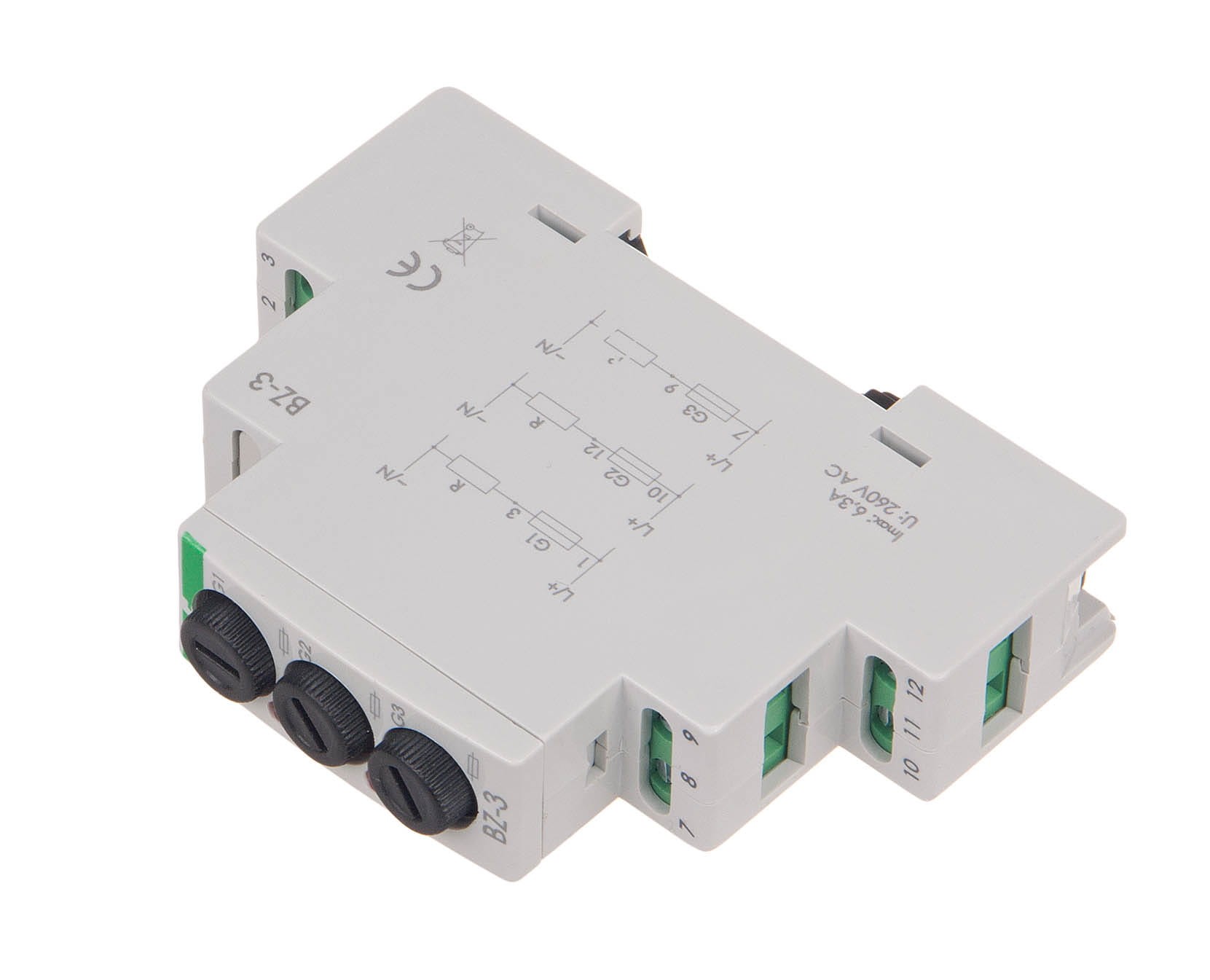

Moduł bezpiecznikowy BZ-3 F&F

Moduł bezpiecznikowy BZ-3 firmy F&F to trójgniazdowy aparat modułowy przeznaczony do montażu na szynie DIN. Służy do zabezpieczania trzech niezależnych obwodów niskoprądowych przed skutkami przetężeń (zwarć i przeciążeń).

---

Cechy Charakterystyczne i Zastosowanie

BZ-3 jest najbardziej rozbudowaną wersją modułu bezpiecznikowego F&F w obudowie o szerokości 1 modułu. Umożliwia indywidualną ochronę trzech oddzielnych linii w bardzo kompaktowy sposób. Jest idealny do zastosowań w systemach automatyki, zabezpieczeniach i sterowaniu, gdzie konieczne jest zasilanie i ochrona wielu pojedynczych urządzeń.


• Wymiary: Pomimo trójgniazdowej konstrukcji, moduł zajmuje zaledwie 1 moduł (18 mm) na szynie DIN, co jest jego kluczową zaletą w ciasnych rozdzielnicach.

• Zabezpieczenie: Każde z trzech gniazd akceptuje standardową wkładkę topikową O5×20 mm. Wkładki te (szybkie "S" lub zwłoczne "T") należy dobrać indywidualnie do prądu nominalnego odbiornika w zakresie 0,1 A ÷ 6,3 A.

• Sygnalizacja: Posiada wbudowaną czerwoną diodę LED, która sygnalizuje zadziałanie (przepalenie) wkładki topikowej w danym obwodzie, umożliwiając natychmiastową identyfikację uszkodzonej linii.

---

Specyfikacja Techniczna



Parametr	Wartość
Typ	Moduł bezpiecznikowy trójgniazdowy
Liczba Zabezpieczanych Linii	3
Wkładka Bezpiecznikowa	Topikowa O5×20 mm
Napięcie Zasilania	Max 250 V AC/DC (zależne od wkładki)
Maksymalny Prąd (na gniazdo)	6,3 A
Montaż	Szyna DIN 35 mm
Szerokość	1 moduł (18 mm)
Stopień Ochrony	IP20

Uwaga: Podobnie jak w przypadku innych modułów BZ, przepalenie wkładki topikowej jest sygnalizowane diodą LED, która może podtrzymywać niewielki prąd (do 3 mA). Może to powodować obecność napięcia na wyjściu w przypadku zabezpieczania odbiorników o bardzo małej mocy (poniżej 10 W).
