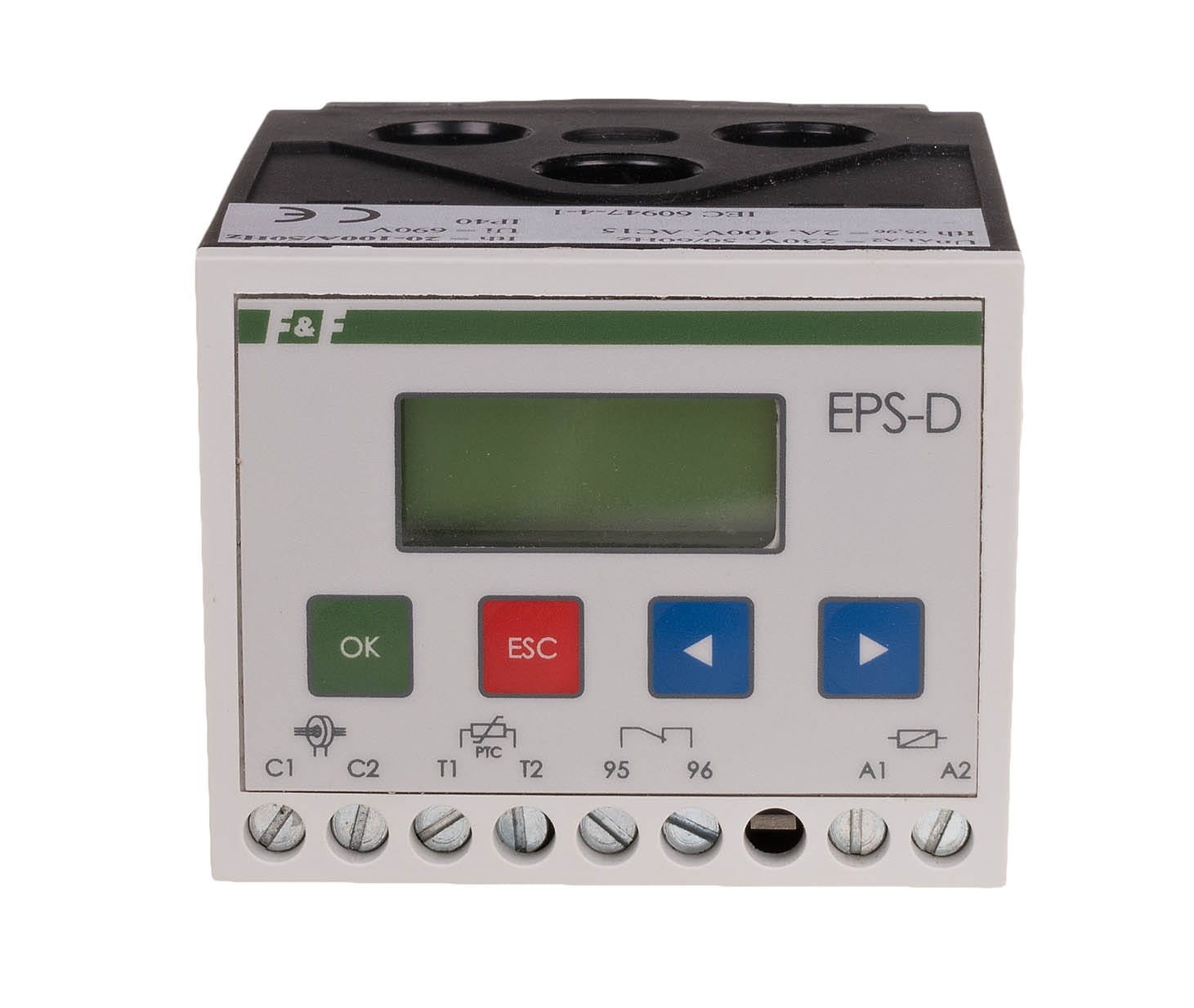

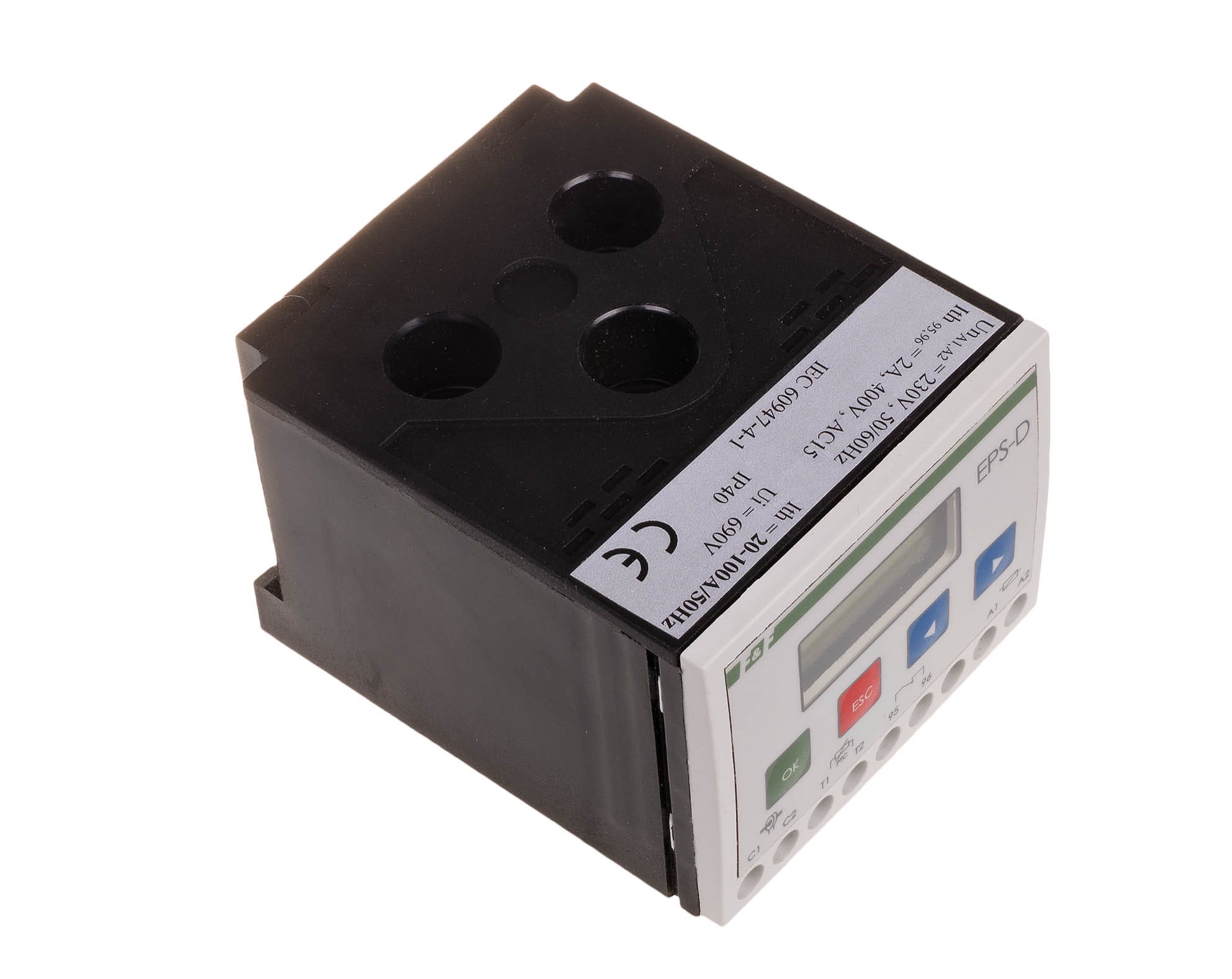

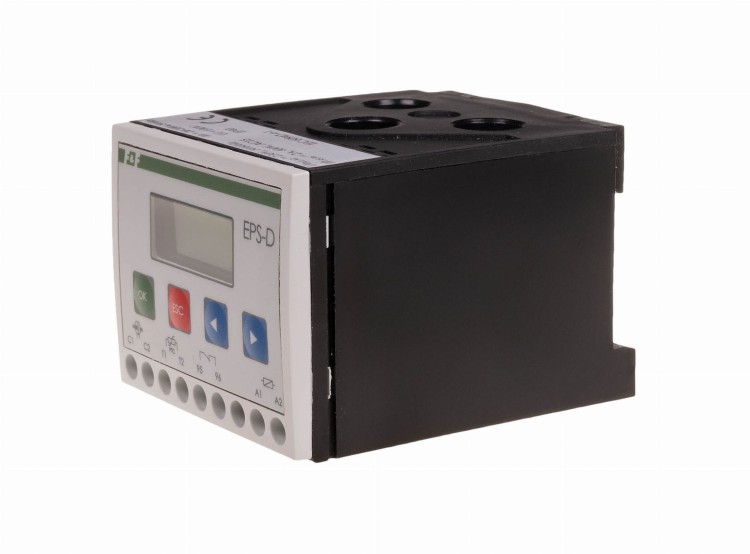

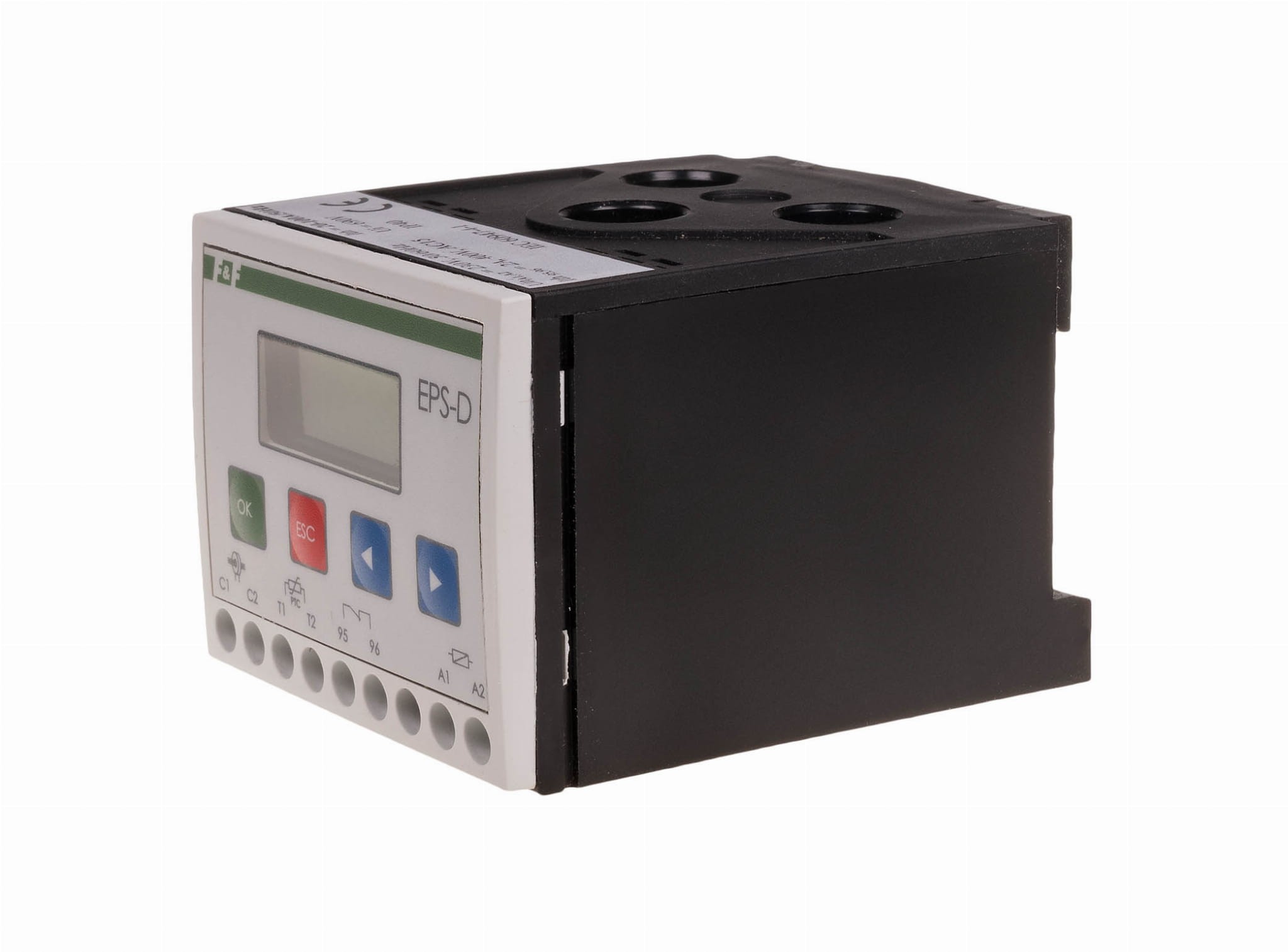

Mikroprocesorowy Przekaźnik Silnikowy EPS-D-100A F&F

EPS-D-100A to zaawansowany mikroprocesorowy przekaźnik silnikowy przeznaczony do kompleksowego zabezpieczania trójfazowych silników elektrycznych dowolnej mocy. Model z indeksem 100A posiada wbudowany moduł detekcji prądu i jest przystosowany do bezpośredniej kontroli silników o prądzie znamionowym w zakresie 20 ÷ 100 A. Montuje się go na szynie DIN (TH35).

Zasada Działania

Przekaźnik EPS-D w sposób ciągły kontroluje prąd obciążenia w każdej z trzech faz. Dzięki wykorzystaniu mikroprocesora, porównuje on aktualny stan pracy silnika z wzorcowymi charakterystykami zapisanymi w pamięci. Pozwala to na szybkie i precyzyjne wykrywanie szerokiego spektrum nieprawidłowości, odłączając zasilanie silnika w celu zapobieżenia jego uszkodzeniu.

Główne Funkcje Zabezpieczające

EPS-D zapewnia wielopoziomową ochronę, wykraczającą poza standardowe zabezpieczenia termiczne:

• Zabezpieczenie termiczne (przeciążenie prądowo-czasowe).
• Zabezpieczenie przed utykiem wirnika (bardzo wysoki prąd przy zerowej prędkości).
• Zabezpieczenie przed przeciążeniem mechanicznym (nieznaczne, lecz utrzymujące się przekroczenie prądu znamionowego).
• Zabezpieczenie przed pracą jałową i suchobiegiem (zabezpieczenie podprądowe, np. dla pomp).
• Zabezpieczenie od częstego rozruchu (przekaźnik posiada pamięć cieplną – pamięta stan nagrzania silnika, nawet po zaniku zasilania).
• Zabezpieczenie przed zanikiem fazy.
• Zabezpieczenie przed asymetrią obciążenia (asymetria prądowa zadziałania wynosi ok. 30%).
• Zabezpieczenie przed zmianą kolejności faz.
• Zabezpieczenie przed zwarciem doziemnym.

Funkcje Dodatkowe

• Podgląd wartości obciążenia silnika (aktualne prądy).
• Komunikat przyczyny zadziałania zabezpieczenia.
• Pamięć cieplna silnika.
• Opcjonalne zabezpieczenie różnicowo-prądowe (RCD): Możliwe do realizacji po podłączeniu dodatkowego transformatora Ferrantiego (w zakresie 30 mA ÷ 500 mA, czas zadziałania ok. 100 ms).

Dane Techniczne (EPS-D-100A)
