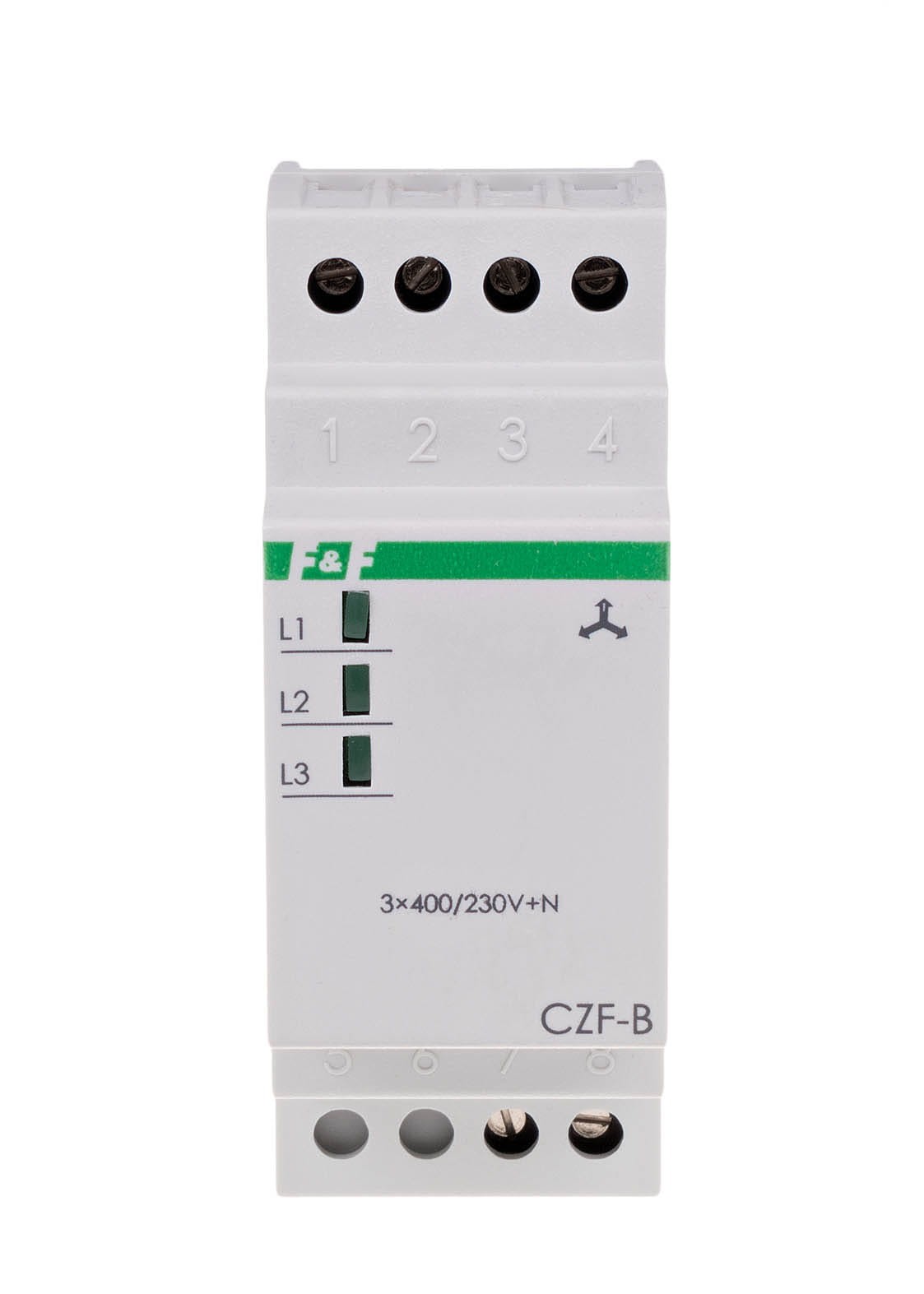

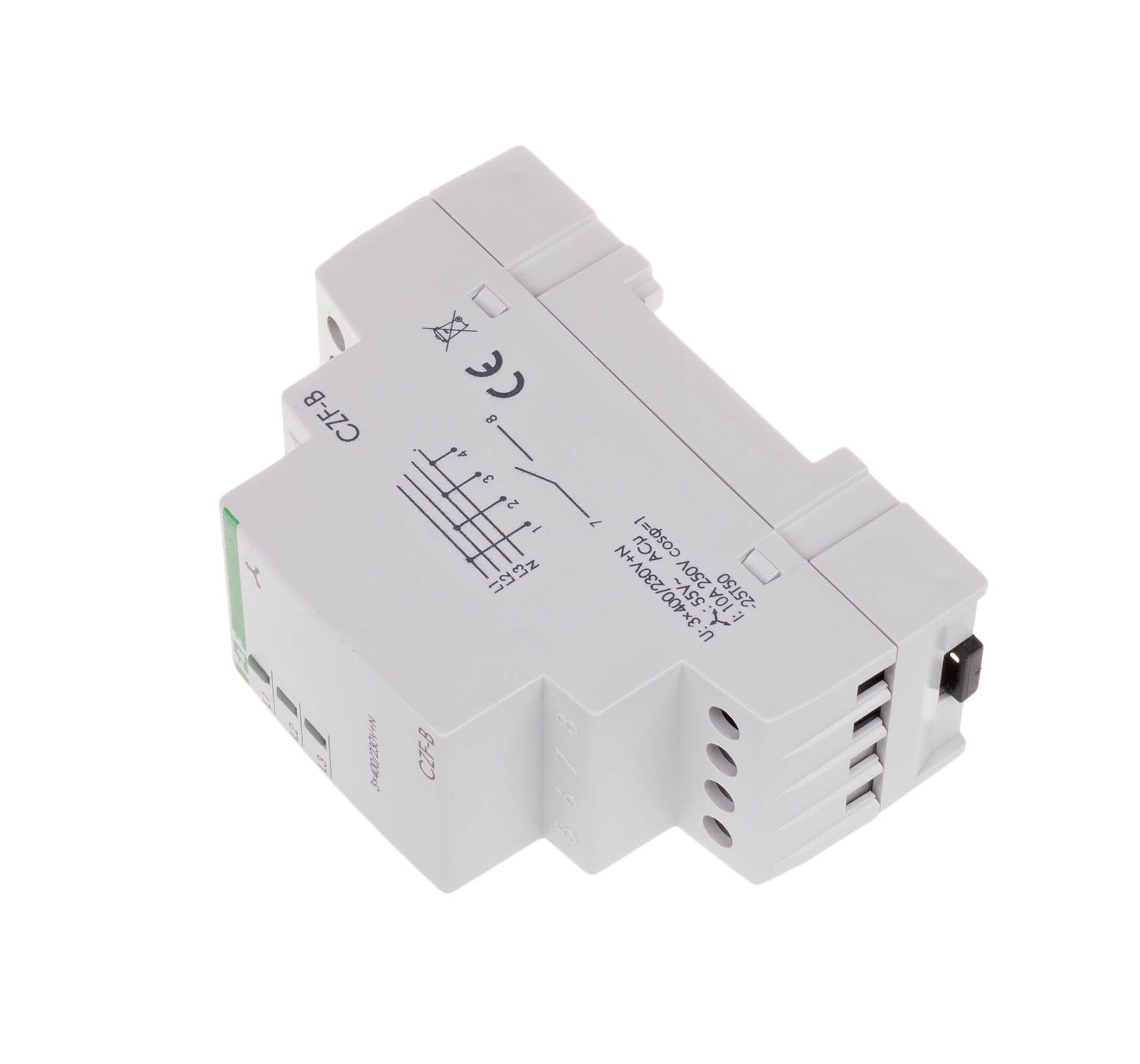

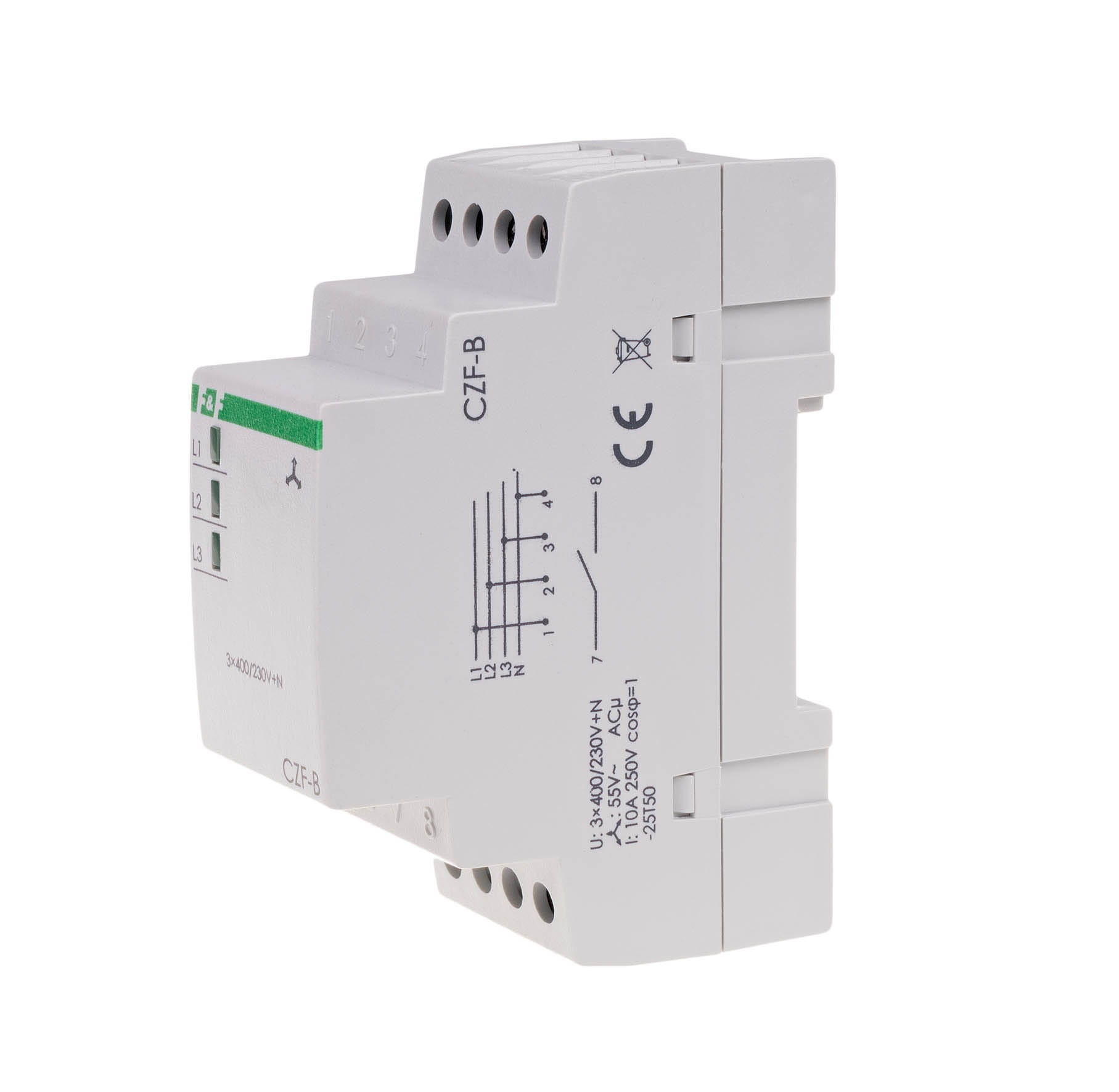

Mikroprocesorowy Czujnik Zaniku i Asymetrii Faz CZF-B-TRMS F&F

Przekaźnik Kontroli Fazy z Pomiarem True RMS dla Sieci Trójfazowych

CZF-B-TRMS to mikroprocesorowy czujnik zaniku i asymetrii faz produkcji F&F, który służy do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej przed uszkodzeniem spowodowanym anomaliami napięciowymi. Kluczową cechą jest zastosowanie pomiaru True RMS, co gwarantuje precyzyjne działanie nawet w przypadku pracy w mocno zakłóconej sieci zasilającej.

Dane Techniczne Czujnika CZF-B-TRMS

Zasada Działania i Zabezpieczenia

Czujnik CZF-B-TRMS monitoruje napięcie w każdej z trzech faz (L1, L2, L3) w stosunku do przewodu neutralnego (N). Jego zadziałanie (rozłączenie styku przekaźnika) następuje w dwóch głównych przypadkach:

1. Zanik Napięcia: Gdy napięcie zaniknie w co najmniej jednej, dowolnej fazie.
2. Asymetria Napięciowa: Gdy różnica napięciowa między fazami (asymetria) przekroczy stały próg 55 V.

• Ochrona Silników: Zanik jednej fazy lub znaczna asymetria napięciowa w zasilaniu silnika trójfazowego może prowadzić do jego przeciążenia i zniszczenia. Czujnik, rozłączając swój styk wykonawczy (który steruje stycznikiem silnika), natychmiast odłącza zabezpieczany silnik od zasilania.
• Opóźnienie Czasowe (4 s): Wbudowane stałe opóźnienie wyłączenia (4 sekundy) eliminuje reakcję na krótkotrwałe zakłócenia i spadki napięcia w sieci, co zwiększa stabilność pracy maszyny.
• Automatyczne Załączenie: Po powrocie napięcia w każdej fazie do normy (tj. gdy napięcie wzrośnie o wartość histerezy napięciowej, wynoszącej 5 V, powyżej napięcia zadziałania) czujnik automatycznie załączy styk przekaźnika.
• Pomiar True RMS: Technologia True RMS (Rzeczywista Skuteczna Wartość) jest kluczowa w nowoczesnych sieciach zasilających, gdzie coraz częściej występują odkształcenia sinusoidalnego przebiegu napięcia (spowodowane np. przez przetwornice i zasilacze impulsowe). Czujnik mierzy rzeczywistą skuteczność napięcia, gwarantując poprawną detekcję anomalii niezależnie od zniekształceń.

Urządzenie to jest niezbędnym elementem zabezpieczającym w instalacjach zasilających trójfazowe silniki pomp, wentylatorów, sprężarek i innych maszyn przemysłowych.
