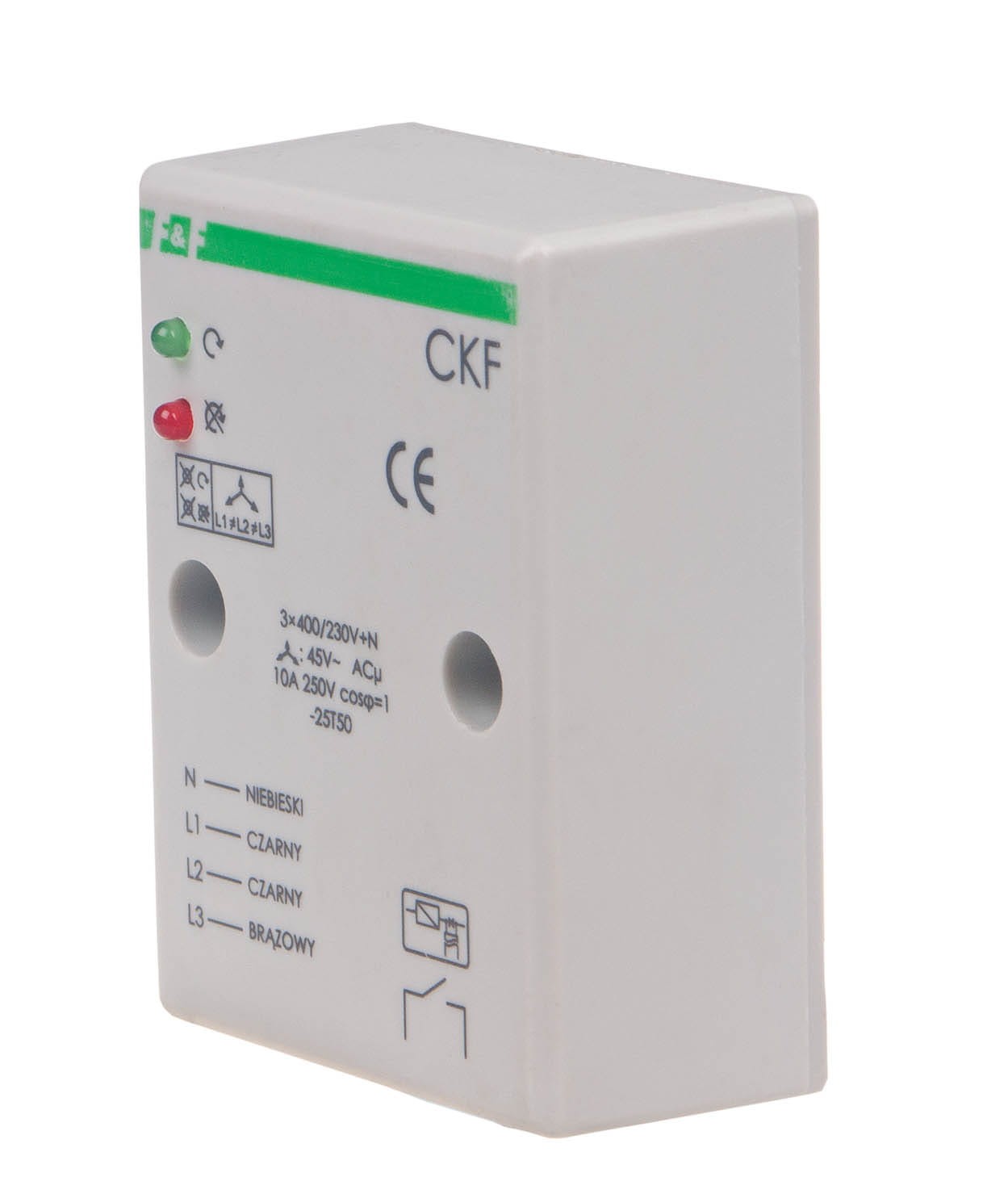

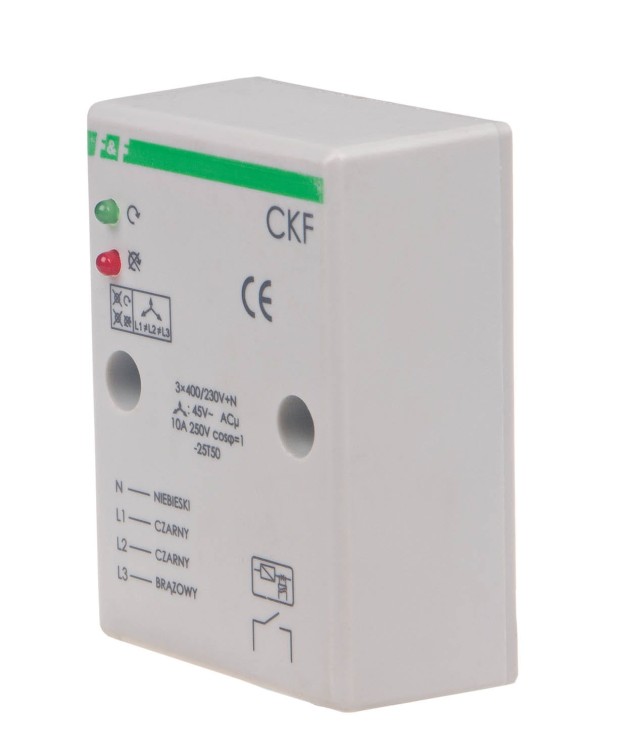

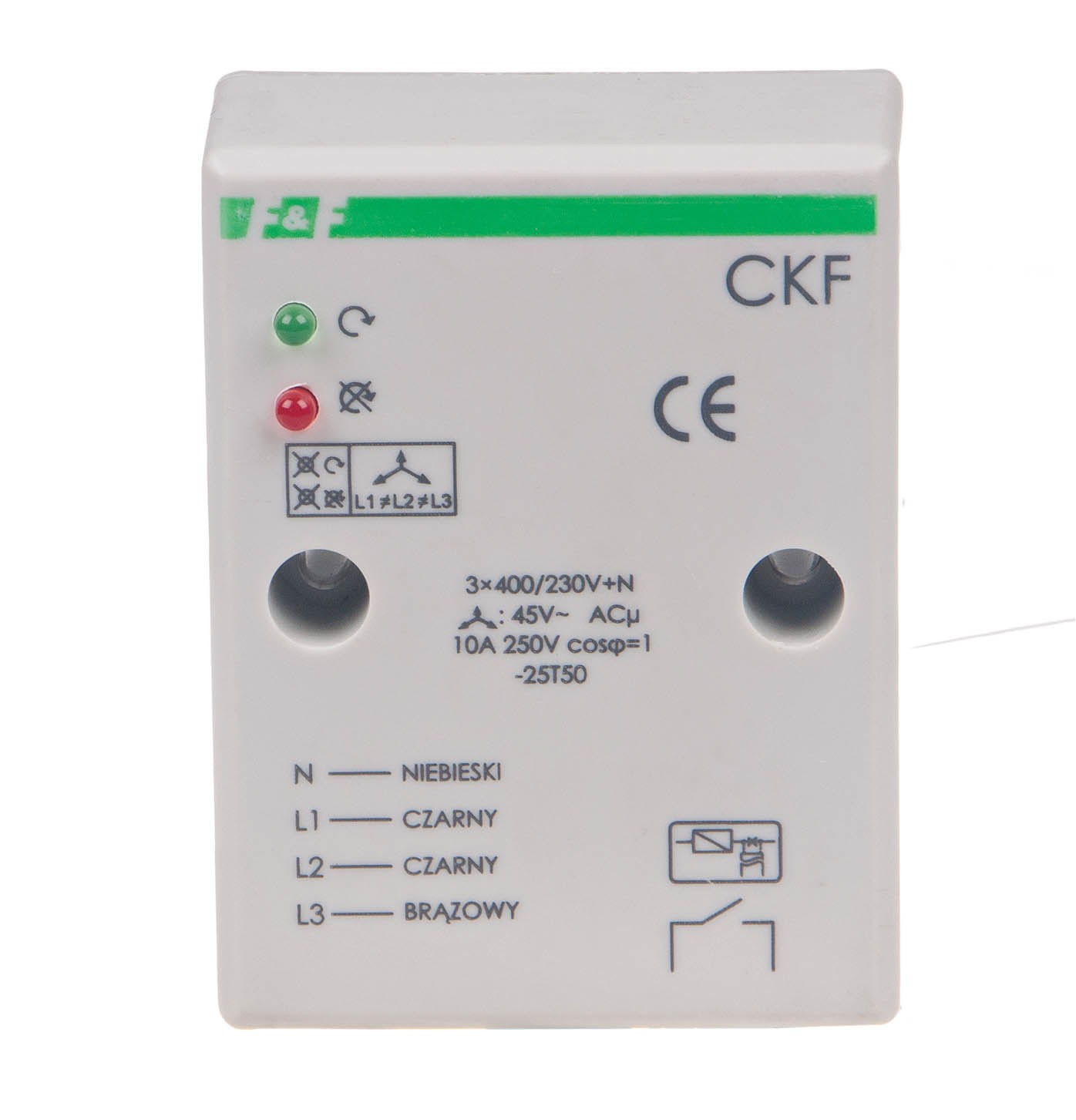

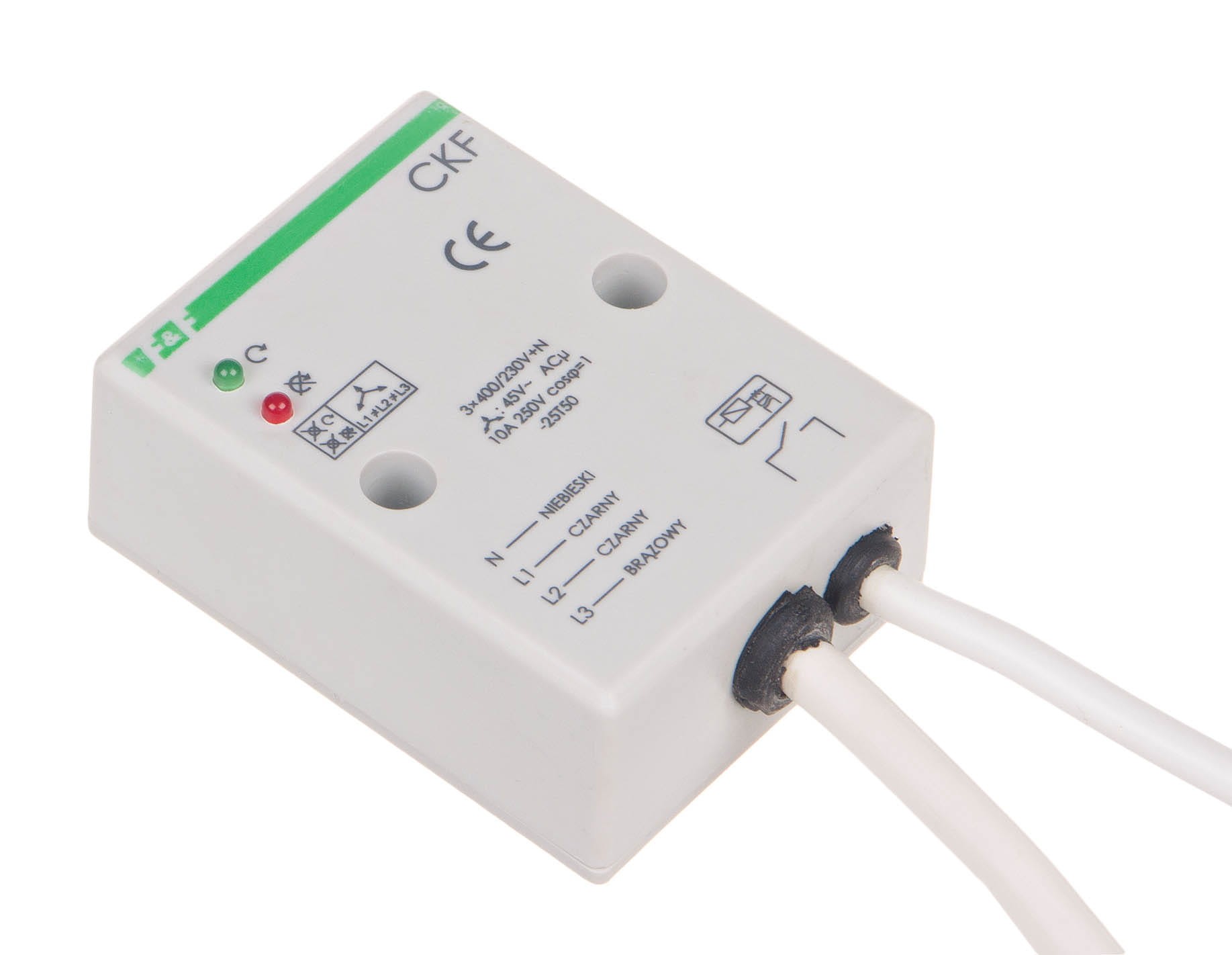

Mikroprocesorowy Czujnik Kolejności i Zaniku Faz CKF-TRMS F&F

Zabezpieczenie Silników Trójfazowych, Montaż Natablicowy

CKF-TRMS to mikroprocesorowy czujnik kolejności i zaniku faz firmy F&F, zaprojektowany do kompleksowego zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Wyróżnia się pomiarem rzeczywistej skutecznej wartości napięcia (True RMS), co gwarantuje poprawną pracę nawet w mocno zakłóconych sieciach zasilających.

Ten konkretny model, oznaczony jako CKF-TRMS, charakteryzuje się montażem natablicowym (natynkowym), co odróżnia go od wersji modułowych na szynę DIN (np. CKF-317-TRMS).

Kluczowe Funkcje Zabezpieczające

Czujnik CKF-TRMS monitoruje sieć trójfazową i wyzwala przekaźnik wyjściowy (zabezpieczający), gdy wykryje następujące nieprawidłowości:

• Zanik Fazy: Wyłączenie silnika następuje, gdy zaniknie napięcie w co najmniej jednej dowolnej fazie.
• Asymetria Napięć: Wyłączenie następuje, gdy wystąpi asymetria napięciowa między fazami (różnica napięć) powyżej stałego progu zadziałania (typowa wartość to 45 V dla tego modelu, chociaż dostępne są również wersje z regulowanym progiem).
• Nieprawidłowa Kolejność Faz: Czujnik kontroluje kolejność faz (np. L1-L2-L3) i uniemożliwia uruchomienie silnika w przypadku jej zmiany, co jest kluczowe dla zabezpieczenia maszyn wrażliwych na kierunek wirowania (np. pompy, wentylatory).

Działanie i Parametry Pracy

• Opóźnienie Wyłączenia: Wyłączenie silnika następuje z opóźnieniem około 4 sekund. Zapobiega to przypadkowemu odłączeniu maszyny przy chwilowych, krótkotrwałych spadkach napięcia (mikrowypadki zasilania).
• Automatyczny Powrót: Ponowne załączenie (powrót do normalnej pracy) następuje automatycznie po powrocie prawidłowych parametrów zasilania. Urządzenie posiada histerezę napięciową (typowo 5 V).
• Kontrola Uruchomienia: W przypadku wykrycia zaniku, asymetrii lub błędnej kolejności faz, uruchomienie silnika jest niemożliwe do momentu ustąpienia anomalii.

Specyfikacja Techniczna CKF-TRMS (Natablicowy)
