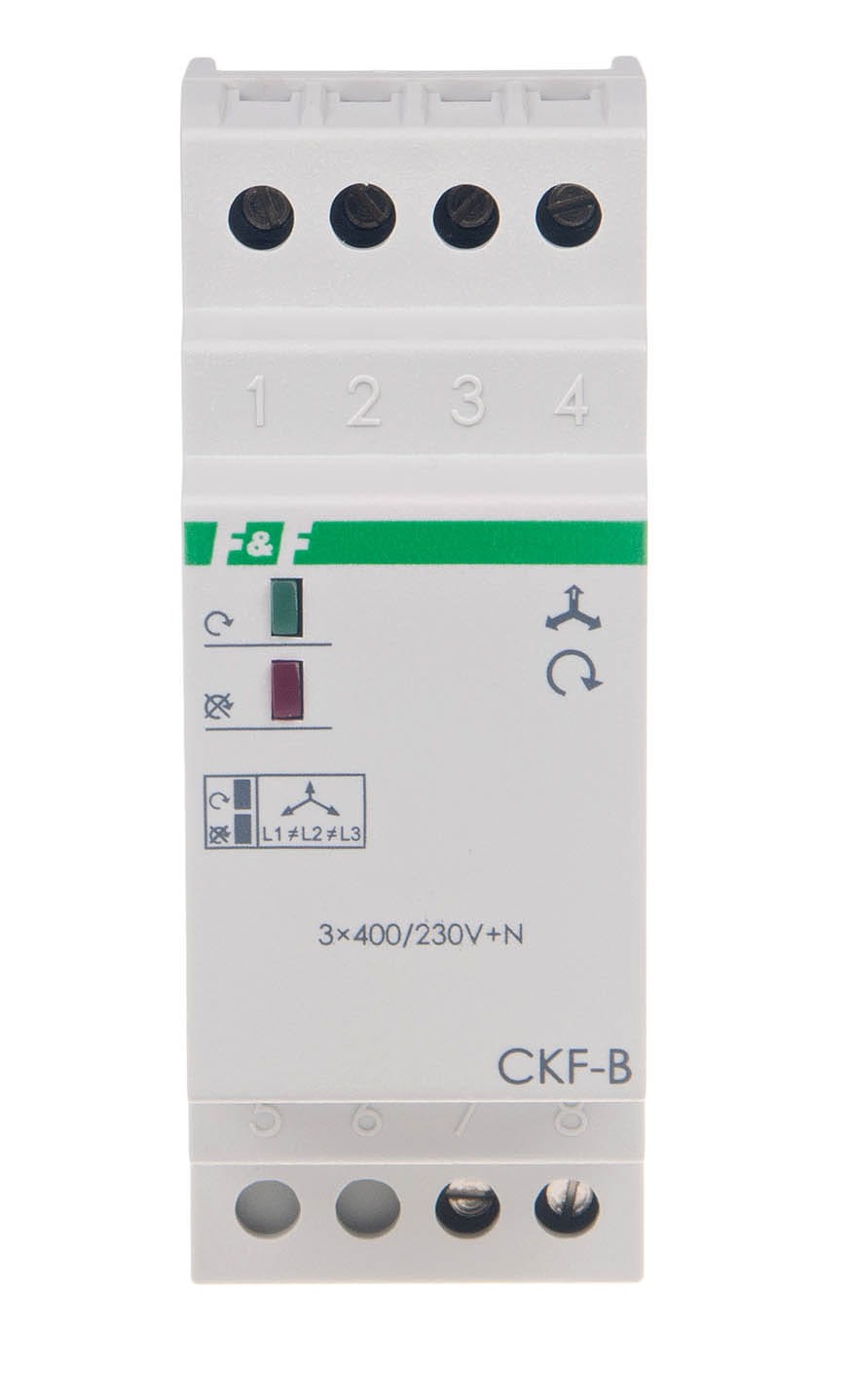

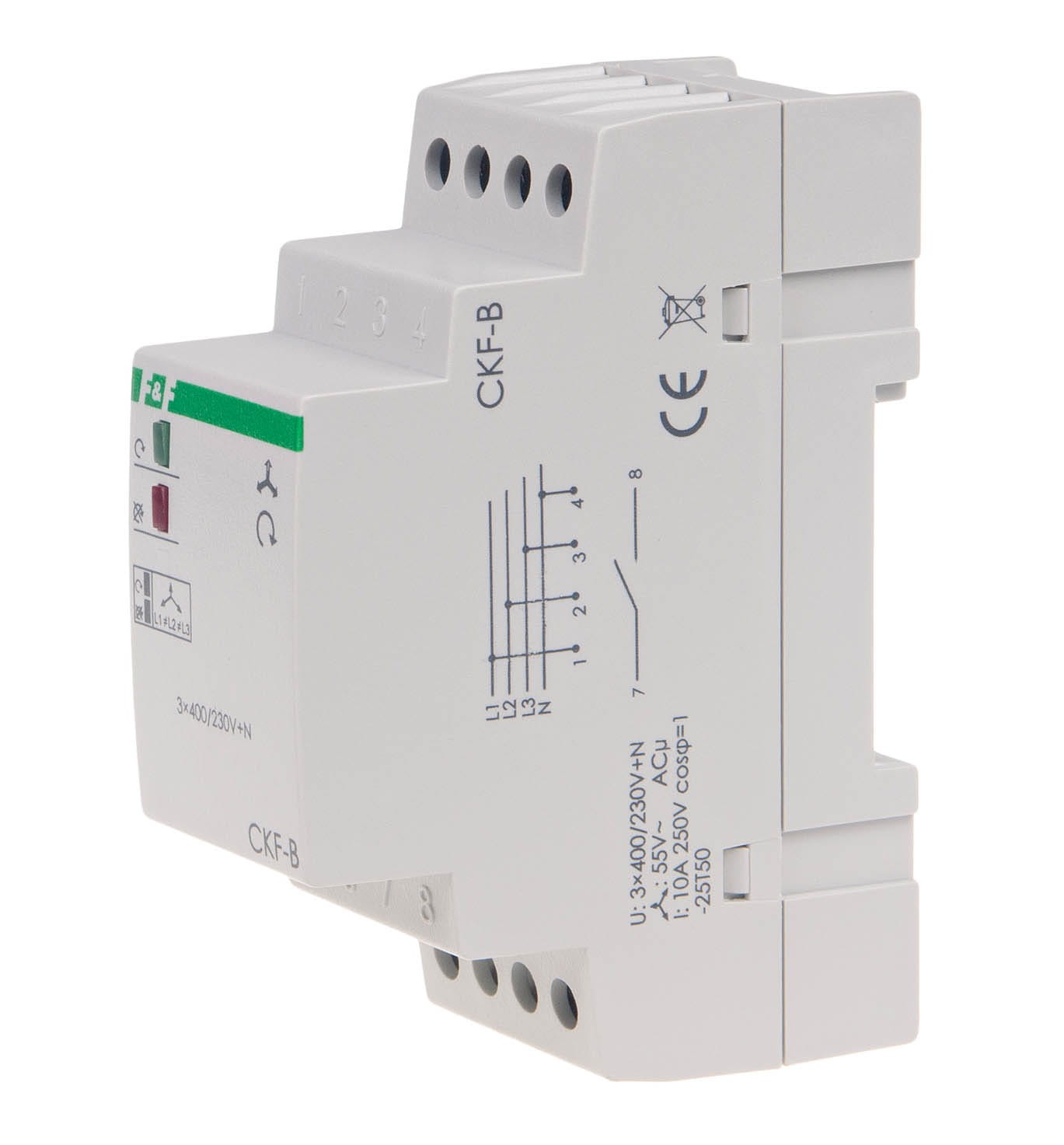

Mikroprocesorowy Czujnik Kolejności i Zaniku Faz CKF-B-TRMS F&F

Zabezpieczenie Silników Trójfazowych, Montaż DIN, True RMS

CKF-B-TRMS firmy F&F to mikroprocesorowy przekaźnik kontroli faz, przeznaczony głównie do kompleksowego zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej (3 × 400 V + N) przed uszkodzeniem spowodowanym anomaliami w zasilaniu. Czujnik charakteryzuje się pomiarem w technologii True RMS (rzeczywista skuteczna wartość napięcia), co gwarantuje poprawną pracę nawet w sieciach z zakłóceniami.

Główne Funkcje Ochronne

1. Kontrola Zaniku Fazy: Wyłącza silnik, gdy zaniknie napięcie w co najmniej jednej fazie.
2. Kontrola Asymetrii Napięciowej: Wyłącza silnik, gdy asymetria napięć między fazami przekroczy stały próg zadziałania.
   • Model CKF-B-TRMS posiada stały próg asymetrii zadziałania, wynoszący 55 V (różnica między napięciami fazowymi).
3. Kontrola Kolejności Faz: Uniemożliwia uruchomienie silnika lub wyłącza go, jeśli nastąpi zmiana kolejności faz. Zapobiega to niepożądanemu kierunkowi wirowania, co jest kluczowe np. w pompach czy przenośnikach.

Charakterystyka Działania

• Mikroprocesorowa Dokładność: Zapewnia precyzyjny pomiar i szybką reakcję na nieprawidłowości.
• Pomiar True RMS: Technologia True RMS (Rzeczywista Skuteczna Wartość Napięcia) oznacza, że czujnik mierzy faktyczną wartość skuteczną napięcia, niezależnie od zniekształceń przebiegu (harmonicznych). To kluczowe dla poprawności działania w mocno zakłóconych przemysłowych sieciach zasilających.
• Opóźnienie Wyłączenia: Posiada stałe opóźnienie wyłączenia wynoszące zazwyczaj 4 sekundy, co zapobiega niepotrzebnemu odłączaniu silnika przy krótkotrwałych (chwilowych) spadkach lub zanikach napięcia.
• Automatyczny Powrót: Po ustąpieniu anomalii (powrocie napięć i właściwej kolejności faz), czujnik umożliwia automatyczne ponowne załączenie zasilania.

Dane Techniczne CKF-B-TRMS
