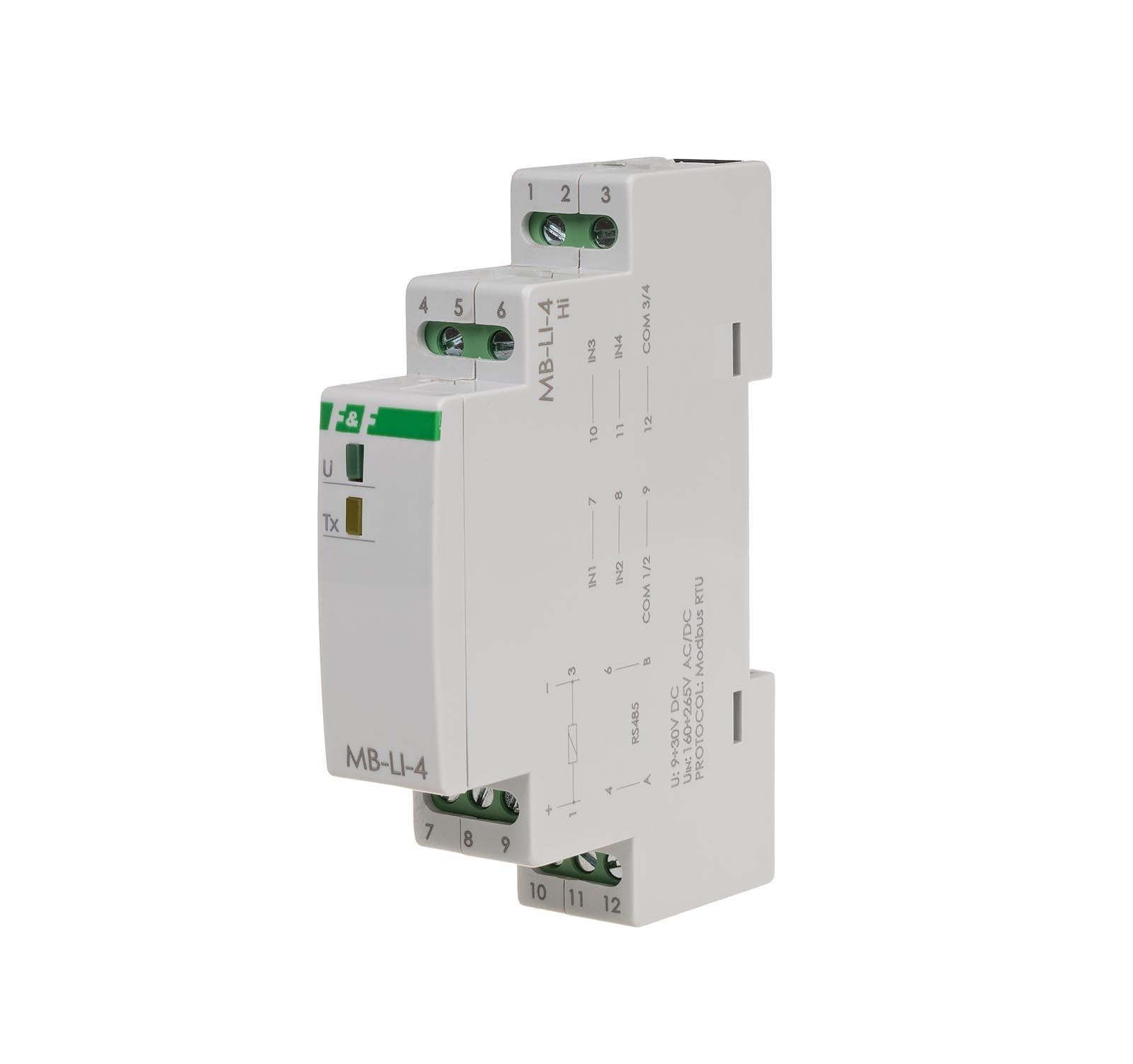

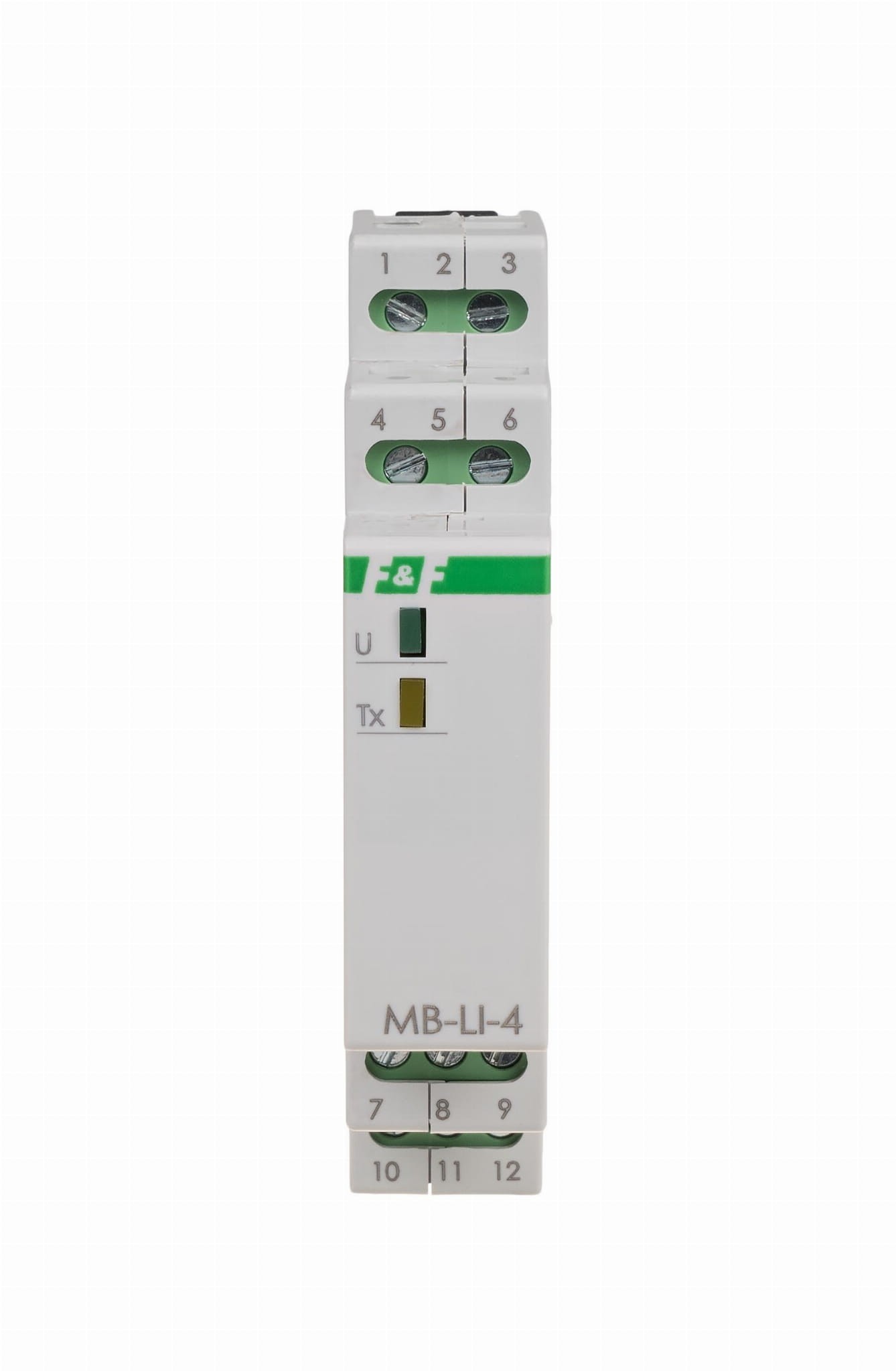

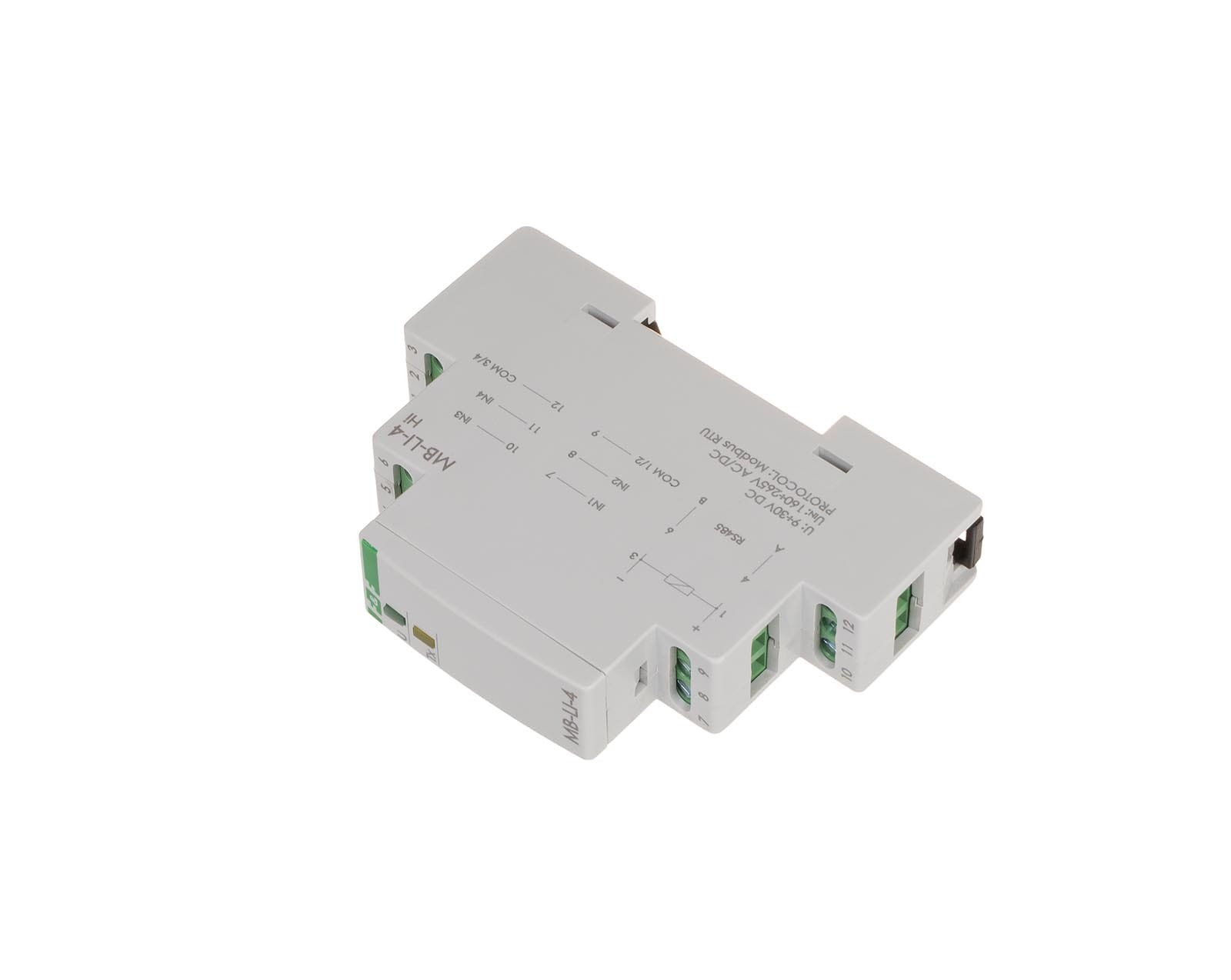

4-kanałowy Licznik Impulsów MAX-MB-LI-4LO F&F

Licznik impulsów MAX-MB-LI-4LO to kompaktowe urządzenie (1 moduł DIN) typu SLAVE, przeznaczone do monitorowania i zliczania sygnałów generowanych przez zewnętrzne urządzenia (np. liczniki energii, wodomierze, czujniki zbliżeniowe, itp.). Umożliwia zliczanie na 4 niezależnych kanałach i wymianę danych z systemami nadrzędnymi za pomocą protokołu MODBUS RTU przez interfejs RS-485.

Model MAX-MB-LI-4LO (Low Voltage) jest przeznaczony do pracy z niskonapięciowymi wejściami liczącymi.

Kluczowe Parametry i Funkcjonalności MAX-MB-LI-4LO

Zasada Działania i Konfiguracja

Elastyczność Zliczania

Każdy z 4 kanałów licznika działa niezależnie i może być konfigurowany pod kątem:

• Zbocza impulsu: Wybór zbocza narastającego lub opadającego do wyzwolenia zliczania.
• Poziomu wyzwolenia: Wybór opcji wyzwolenia stanu "1" (wysokim lub niskim poziomem napięcia).
• Filtra częstotliwościowego: Ograniczenie maksymalnej częstotliwości, co pozwala na eliminację zakłóceń na wejściu.

Wartości Zliczone i Przeskalowane

Licznik impulsów MB-LI-4LO udostępnia w rejestrach MODBUS dwa typy wartości: czystą liczbę impulsów oraz wartość przeskalowaną (np. jeśli współczynnik wynosi 0,001, przeskalowana wartość może reprezentować zużycie w kWh, metrach sześciennych itp.). Liczba zliczanych impulsów może osiągnąć ~4,29 mld, po czym automatycznie następuje przepełnienie i zliczanie od zera.

Dodatkowe Funkcje

Moduł umożliwia programowe zerowanie stanu licznika każdego kanału niezależnie. Ponadto, wejście liczące każdego kanału może być opcjonalnie wykorzystane jako cyfrowe wejście DI (Digital Input) z możliwością odczytu jego aktualnego stanu.

MAX-MB-LI-4LO F&F to uniwersalny, 4-kanałowy licznik impulsów (6÷30 V AC/DC) z komunikacją MODBUS RTU. Jest idealny do zdalnego monitorowania cykli pracy, zużycia mediów oraz procesów przemysłowych, oferując funkcję skalowania i elastyczne opcje konfiguracji zliczania.
