4-kanałowy Licznik Impulsów MAX-MB-LI-4HI F&F

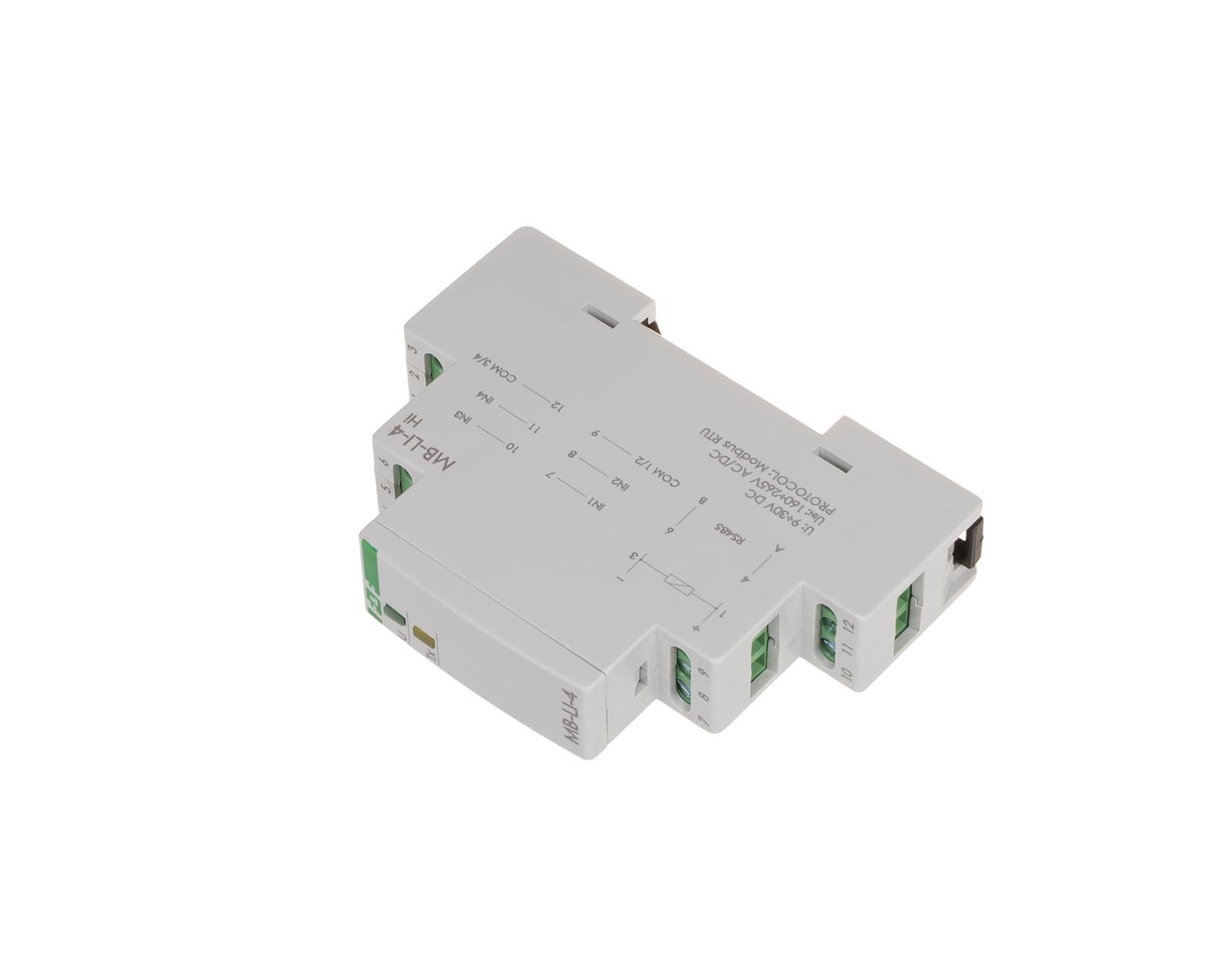

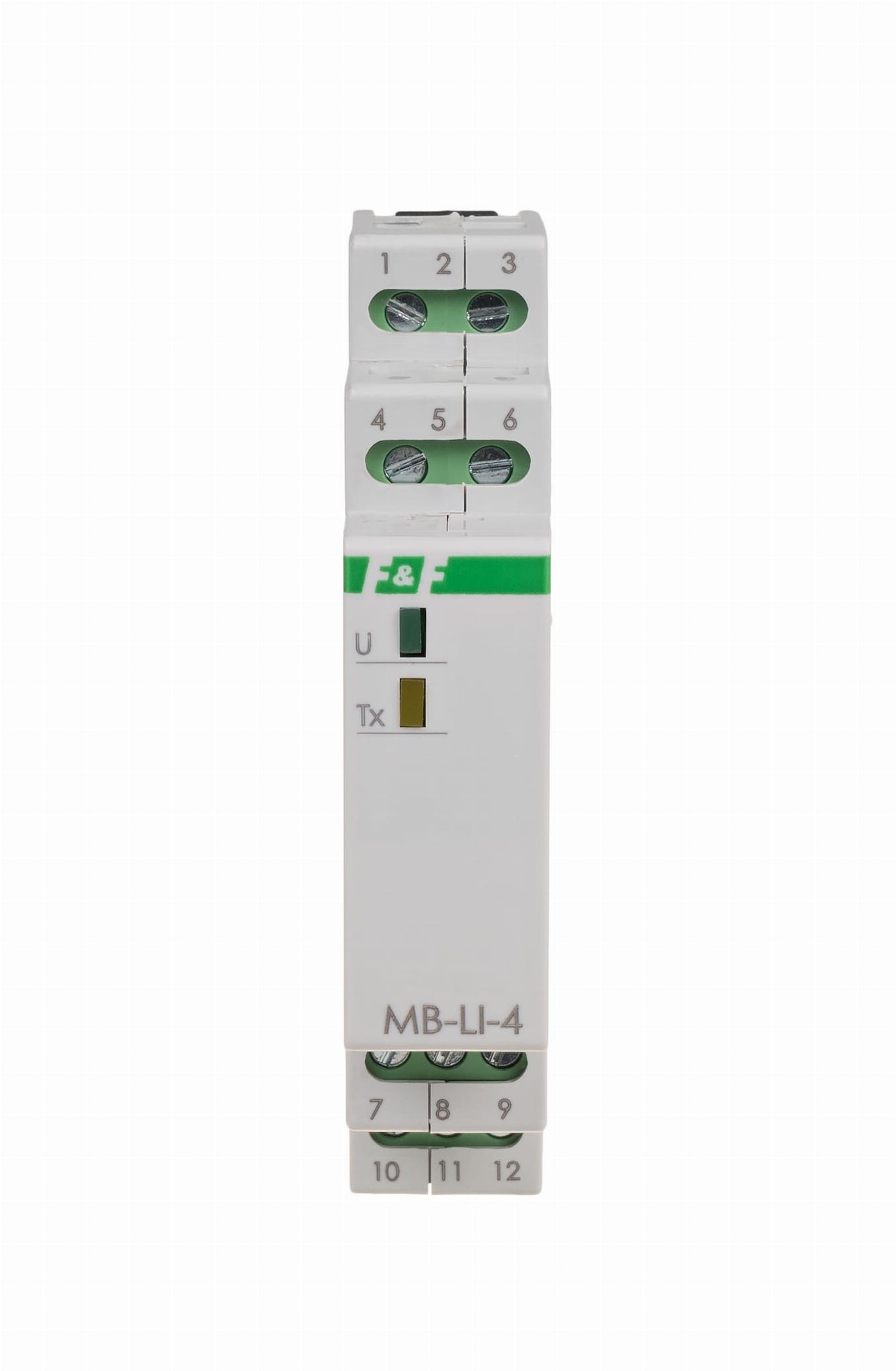

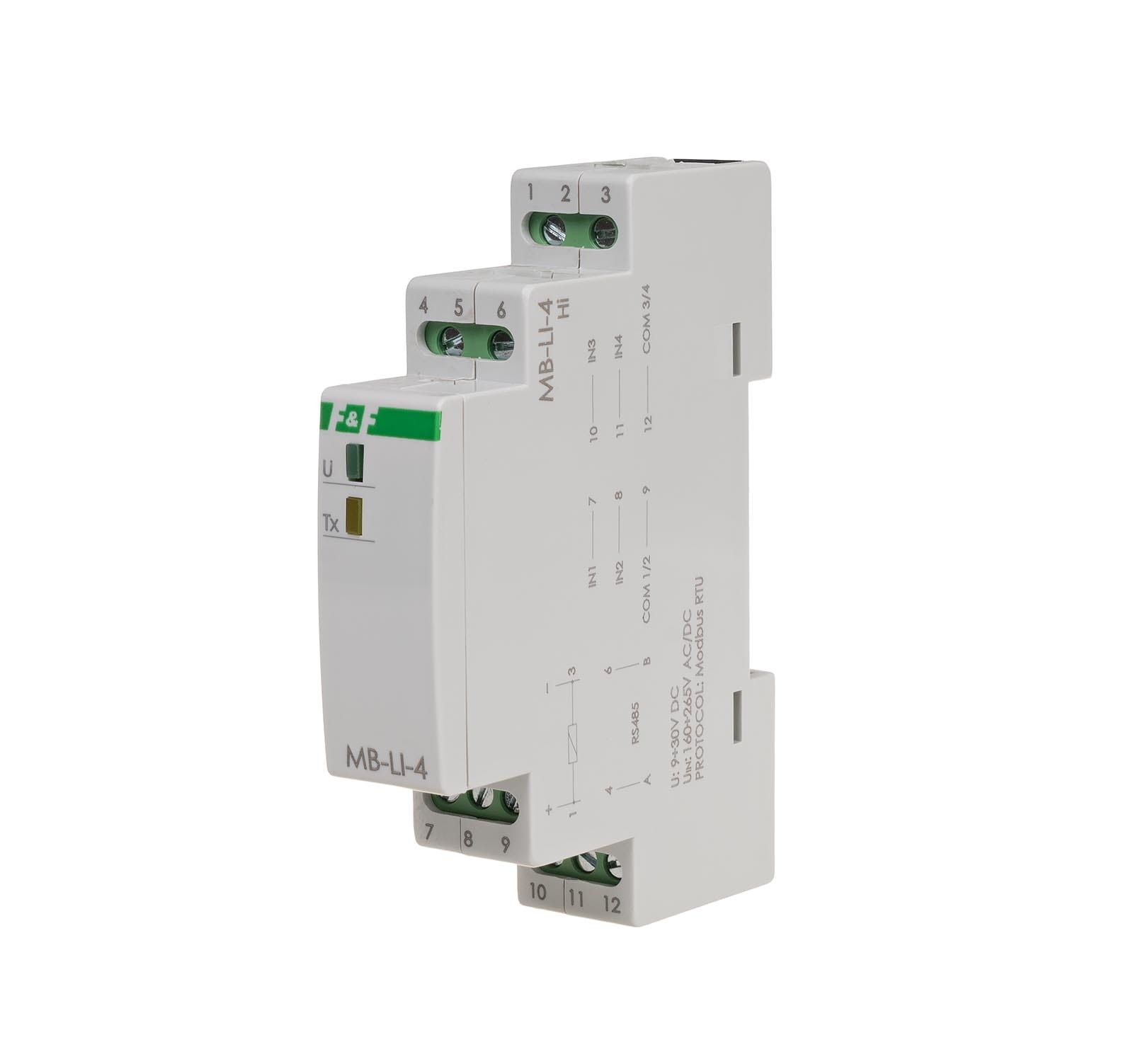

Licznik impulsów MAX-MB-LI-4HI (High Voltage) to moduł typu SLAVE, służący do zliczania sygnałów impulsowych generowanych przez zewnętrzne urządzenia (np. liczniki energii elektrycznej, ciepła, wodomierze z wyjściem impulsowym). Urządzenie jest 4-kanałowe i w swojej kompaktowej obudowie (1 moduł DIN) realizuje pomiar i komunikację w sieci MODBUS RTU.

Wersja MAX-MB-LI-4HI jest przystosowana do pracy z wysokonapięciowymi wejściami liczącymi, co jest jego kluczową cechą odróżniającą od wersji LO.

Kluczowe Parametry i Funkcjonalności MAX-MB-LI-4HI

Zasada Działania i Konfiguracja

Wysokonapięciowe Wejścia

Główną zaletą MAX-MB-LI-4HI jest jego zdolność do bezpośredniego zliczania impulsów z urządzeń pracujących w zakresie napięcia sieciowego (160÷265 V AC/DC), eliminując potrzebę stosowania dodatkowych przekaźników lub adapterów napięcia w tych aplikacjach.

Monitorowanie i Przesył Danych

Każdy z 4 kanałów działa niezależnie, zliczając impulsy z maksymalną częstotliwością 100 Hz. Zliczona wartość jest następnie udostępniana w rejestrach MODBUS RTU. Dzięki programowalnemu współczynnikowi skalującemu, system nadrzędny może odczytywać nie tylko surową liczbę impulsów, ale od razu wartość przeskalowaną (np. bezpośrednie zużycie energii). Maksymalny zakres zliczania to ~4,29 mld impulsów.

Elastyczność i Kontrola

Moduł oferuje programową konfigurację parametrów zliczania, w tym:

• Wybór zbocza impulsu (narastające lub opadające).
• Konfigurowalny filtr częstotliwościowy do tłumienia zakłóceń.
• Możliwość programowego zerowania licznika dla każdego kanału.
• Opcjonalne wykorzystanie wejść liczących jako cyfrowych wejść DI.

MAX-MB-LI-4HI F&F to 4-kanałowy licznik impulsów z wejściami wysokonapięciowymi (160÷265 V AC/DC) i komunikacją MODBUS RTU. Jest to modułowe rozwiązanie (1 DIN) idealne do centralnego monitorowania zużycia mediów w instalacjach przemysłowych i budynkowych, zapewniające skalowanie i odporność na zakłócenia.
