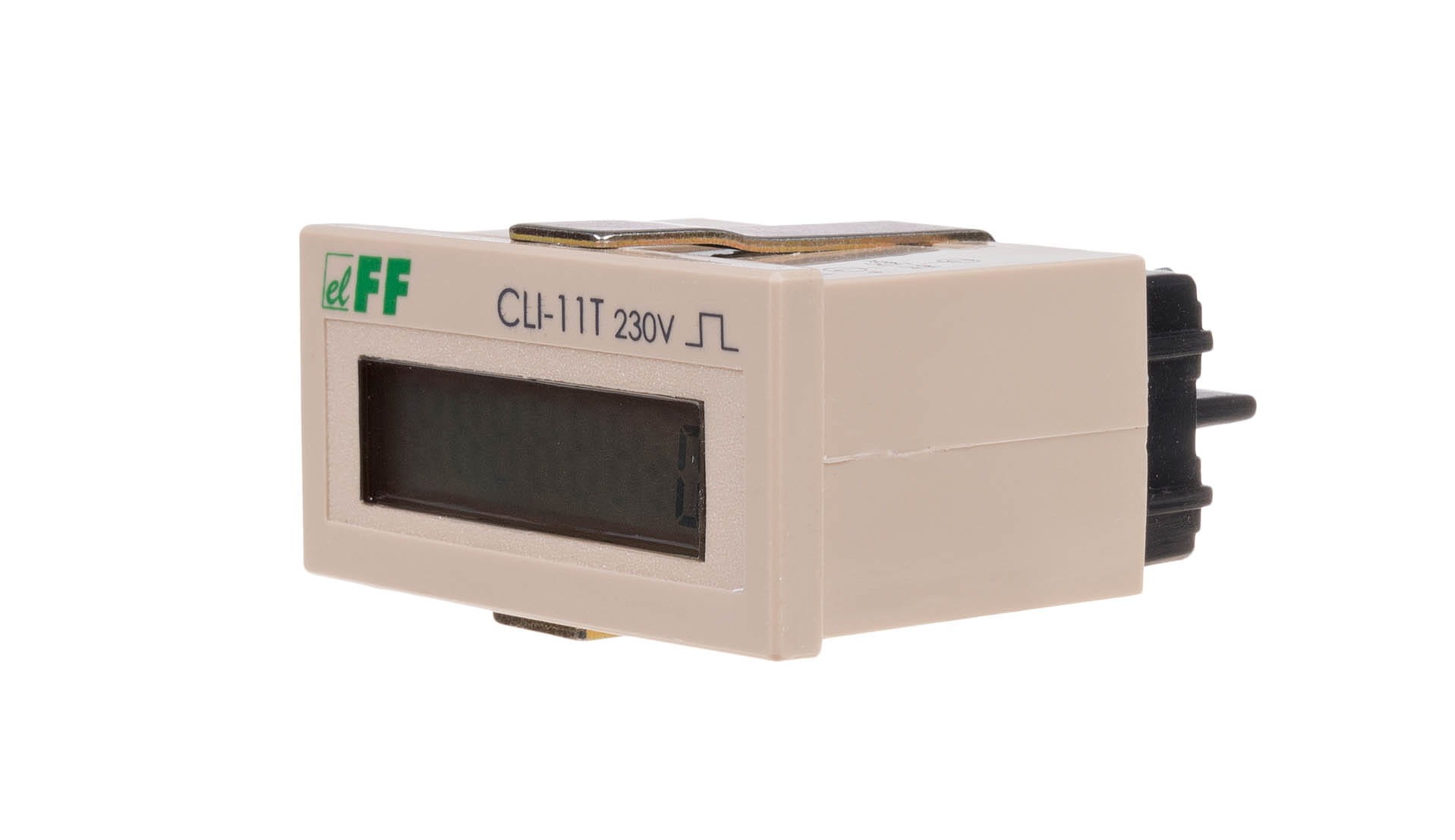

Licznik Impulsów Panelowy CLI-11T/230 F&F

CLI-11T/230 to jednokierunkowy, panelowy licznik impulsów firmy F&F. Służy do zliczania sygnałów napięciowych (impulsów) generowanych przez zewnętrzne urządzenia lub czujniki w celu kontroli liczby wykonanych cykli pracy w systemach automatyki przemysłowej.

Litera T w nazwie wskazuje na przeznaczenie tablicowe (panelowe), a 230 na zakres napięcia wejścia liczącego.

Specyfikacja i Działanie

Model CLI-11T/230 charakteryzuje się niezależnością zasilania i zdolnością do pracy w systemach zasilanych standardowym napięciem sieciowym.

Dane Techniczne


• Typ Licznika: Elektroniczny (cyfrowy), jednokierunkowy licznik impulsów.

• Zasilanie Licznika: Bateria wewnętrzna (trwałość ok. 10 lat), co eliminuje potrzebę zewnętrznego zasilania samego licznika.

• Napięcie Wejścia Liczącego: 110 ÷ 240 V AC/DC. Jest to zakres napięcia sygnału, którego impulsy są zliczane.

• Maks. Częstotliwość Zliczania: 5 Hz (impulsy wolne) lub 200 Hz (dla wejścia 4÷30 V DC - choć ten model ma wejście 110÷240 V AC/DC, więc należy przyjąć mniejszą wartość 5 Hz, zgodnie z najczęściej podawanymi danymi dla tej wersji). *Należy zweryfikować dokładną instrukcję dla maksymalnej częstotliwości przy 230V.*

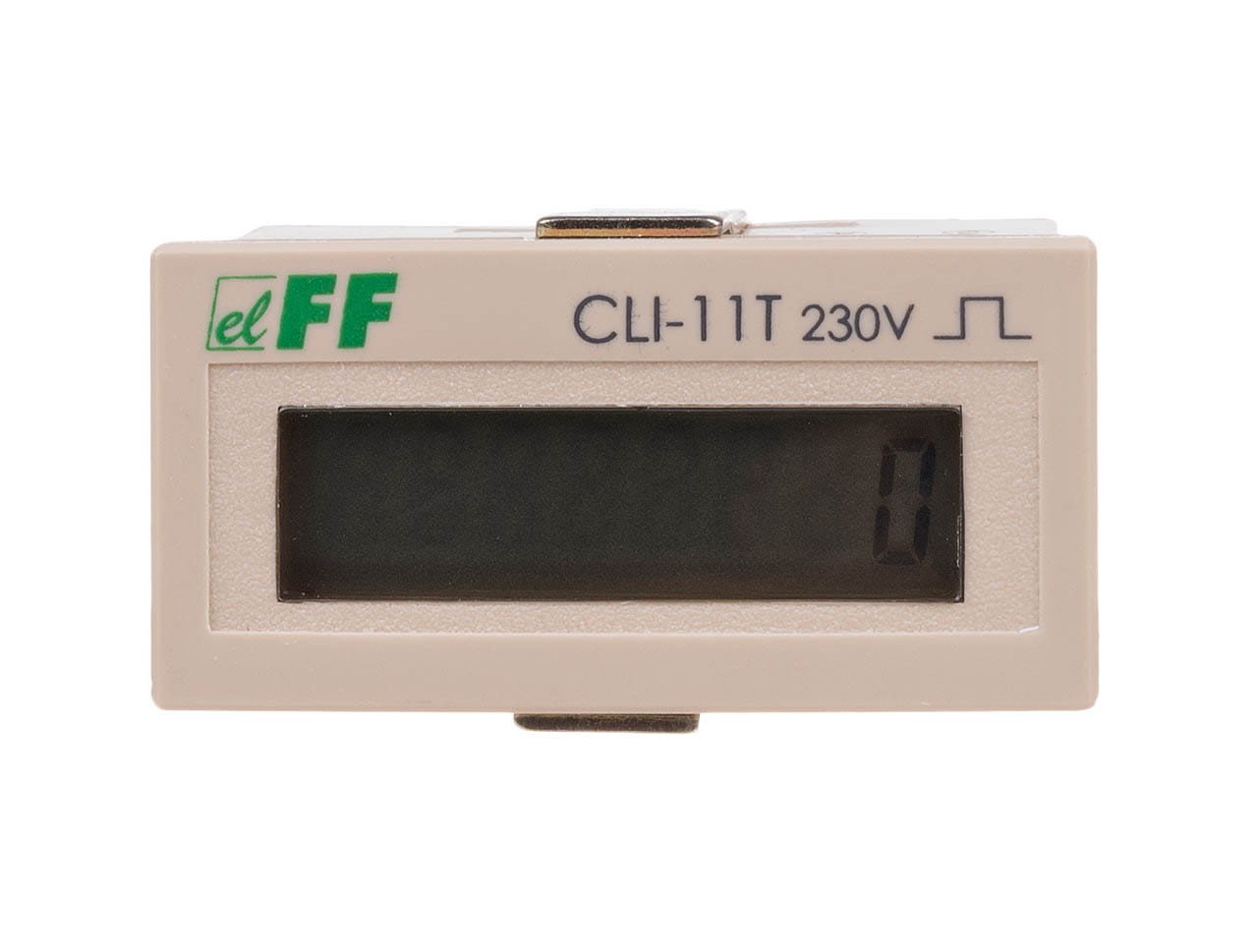

• Wyświetlacz: 6 znaków LCD, maks. zliczana wartość: 999999.

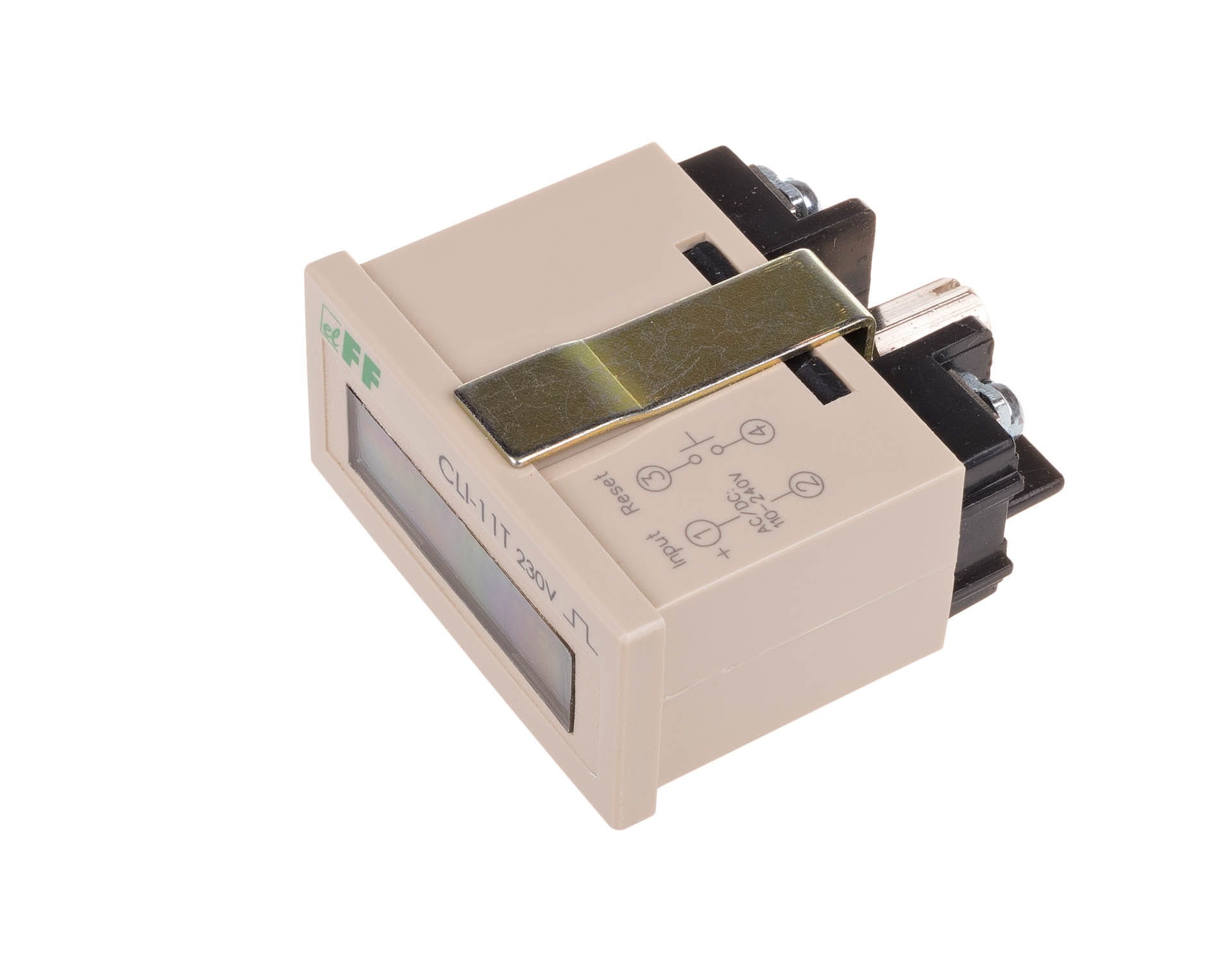

• Funkcja Kasowania (RESET): Tak. Posiada wejście do podłączenia zewnętrznego przycisku RESET w celu wyzerowania stanu licznika.

• Montaż: Panelowy (tablicowy).

• Wymiary: 48 mm × 24 mm × 52 mm (pasuje do standardowych otworów montażowych 45 mm x 23 mm).

Zasada Działania

Licznik zlicza narastające zbocza sygnału napięciowego (impulsy) podawane na jego wejście liczące. Za każdym razem, gdy na wejście zostanie podany sygnał napięciowy z zakresu 110 ÷ 240 V AC/DC, licznik zwiększa swój stan o jeden. Dzięki wbudowanej baterii, licznik utrzymuje stan zliczenia nawet po zaniku napięcia w całym systemie.

Zastosowanie

Licznik CLI-11T jest idealny do automatycznego pomiaru ilościowego w środowisku przemysłowym i maszynowym:


• Automatyka Produkcyjna: Zliczanie liczby produktów schodzących z taśmy produkcyjnej (we współpracy z czujnikami, np. krańcowymi lub optycznymi).

• Obrabiarki i Prasy: Kontrola liczby cykli pracy prasy, uderzeń, czy cykli obróbki.

• Maszyny Obrotowe: Zliczanie liczby obrotów lub cykli urządzenia rotującego (przy zastosowaniu odpowiednich czujników generujących impuls).

• Weryfikacja Resursu: Pomiar liczby wykonanych operacji przez kluczowe komponenty urządzenia w celu zaplanowania serwisu.
