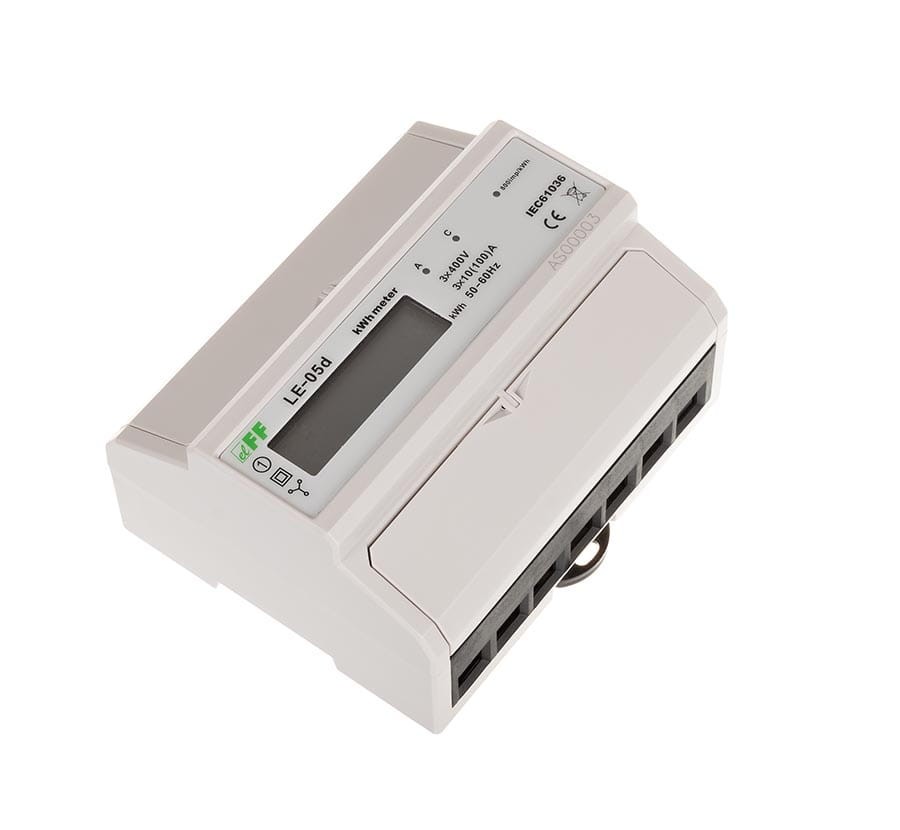

Licznik Energii Elektrycznej Trójfazowy LE-05D (Układ Arona)

Model LE-05D to statyczny (elektroniczny) wskaźnik zużycia energii elektrycznej czynnej prądu przemiennego, stosowany jako podlicznik. Jest on przeznaczony do pracy w sieciach trójfazowych i charakteryzuje się pomiarem w układzie Arona (bez konieczności podłączenia przewodu neutralnego N).

Dzięki klasie dokładności 1 oraz dużemu prądowi maksymalnemu (100 A), jest to precyzyjne rozwiązanie do monitorowania zużycia energii w instalacjach przemysłowych i komercyjnych.

Kluczowe Parametry i Funkcjonalności

Zasada Działania i Zastosowanie

Pomiar w Układzie Arona

Układ Arona to metoda pomiaru energii czynnej w sieci trójfazowej, która nie wymaga podłączenia przewodu neutralnego (N) do licznika, lecz działa w oparciu o dwa pomiary mocy biernej. Licznik LE-05D dokonuje pomiaru poboru energii czynnej (kWh) dla każdej z faz (L1, L2, L3) i sumuje je, wskazując łączną wartość na wyświetlaczu LCD.

Sygnalizacja i Wyjście S0

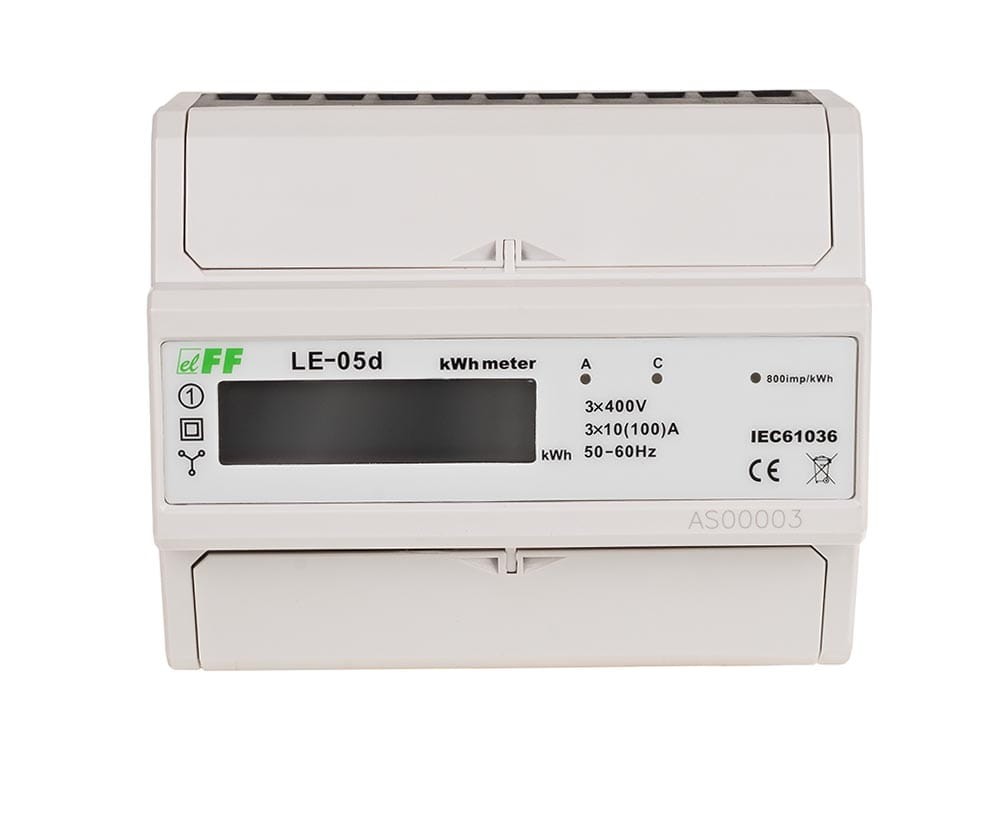

• Sygnalizacja poboru prądu: Pobór energii w fazach sygnalizowany jest miganiem dwóch czerwonych diod LED (A i C). Miganie sumarycznej diody (800 imp/kWh) odzwierciedla naliczanie energii.
• Wyjście S0: Licznik posiada impulsowe wyjście S0 (otwarty kolektor) o stałej 800 imp/kWh, co umożliwia przesyłanie danych o zużyciu energii do innych urządzeń rejestrujących lub systemów automatyki (BMS/SCADA).

Zastosowanie

LE-05D jest idealny do stosowania jako podlicznik (wskaźnik zużycia) w aplikacjach, gdzie wymagany jest pomiar w układzie bez neutralnego, np.:

• W rozdzielnicach przemysłowych do kontroli zużycia dużych odbiorników trójfazowych.
• W instalacjach, w których przewód neutralny nie jest dostępny w miejscu montażu licznika (typowo dla obciążeń symetrycznych, choć pomiar działa w całym zakresie).
• W dużych obiektach komercyjnych w celu rozliczania zużycia energii w poszczególnych sekcjach.

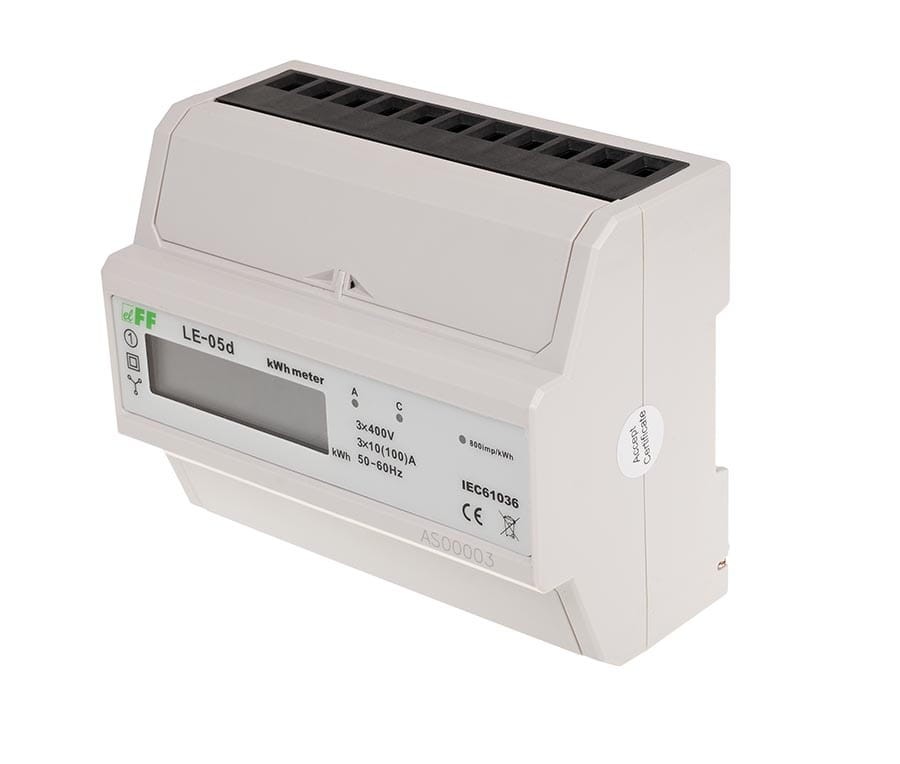

F&F LE-05D to trójfazowy licznik energii elektrycznej klasy 1 (dokładny) o maksymalnym prądzie 100 A, przeznaczony do montażu na szynie DIN (7 modułów). Jego unikalną cechą jest pomiar w układzie Arona (bez przewodu neutralnego), co czyni go idealnym podlicznikiem w instalacjach, gdzie nie ma potrzeby podłączenia N lub jest to technicznie utrudnione.
