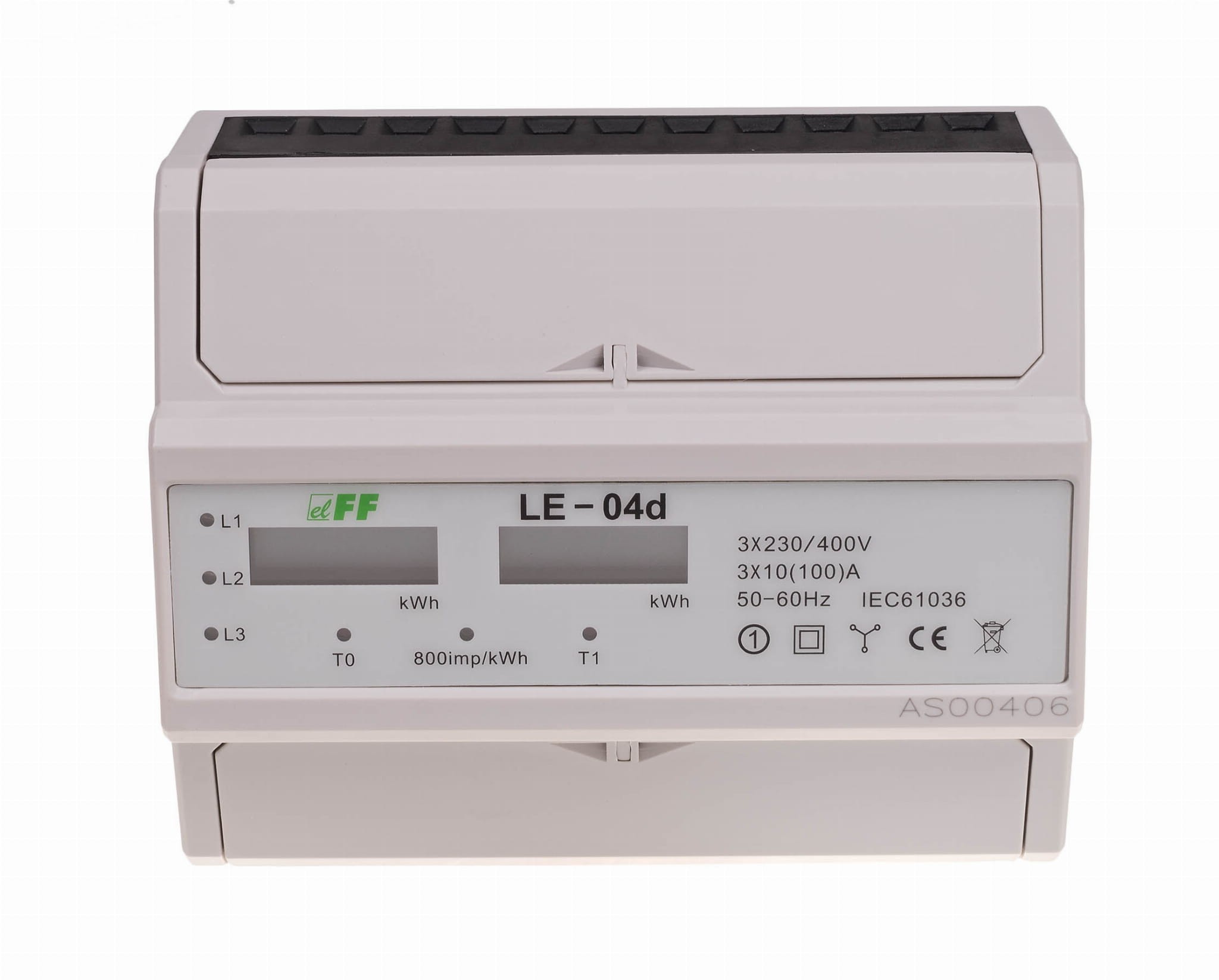

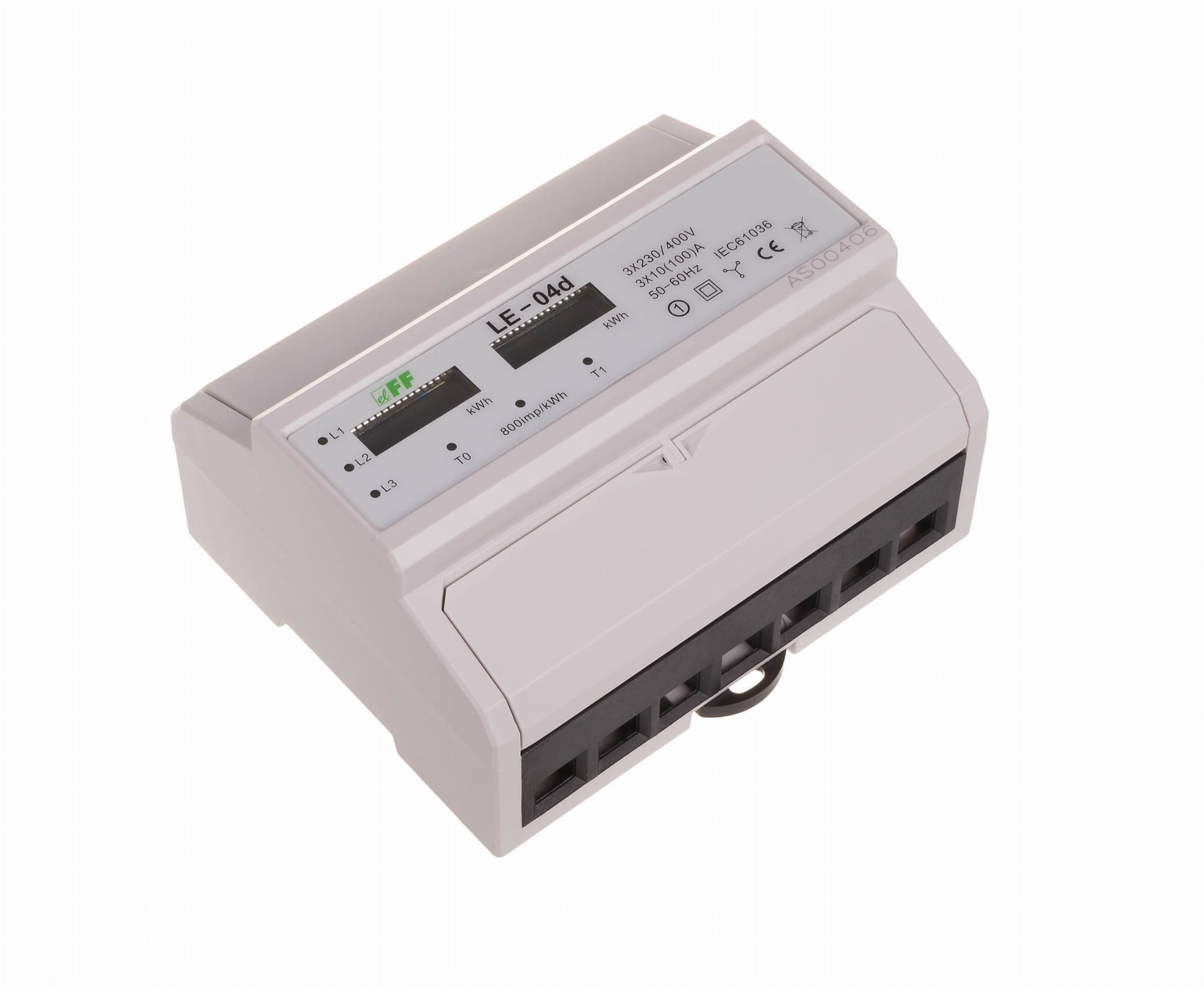

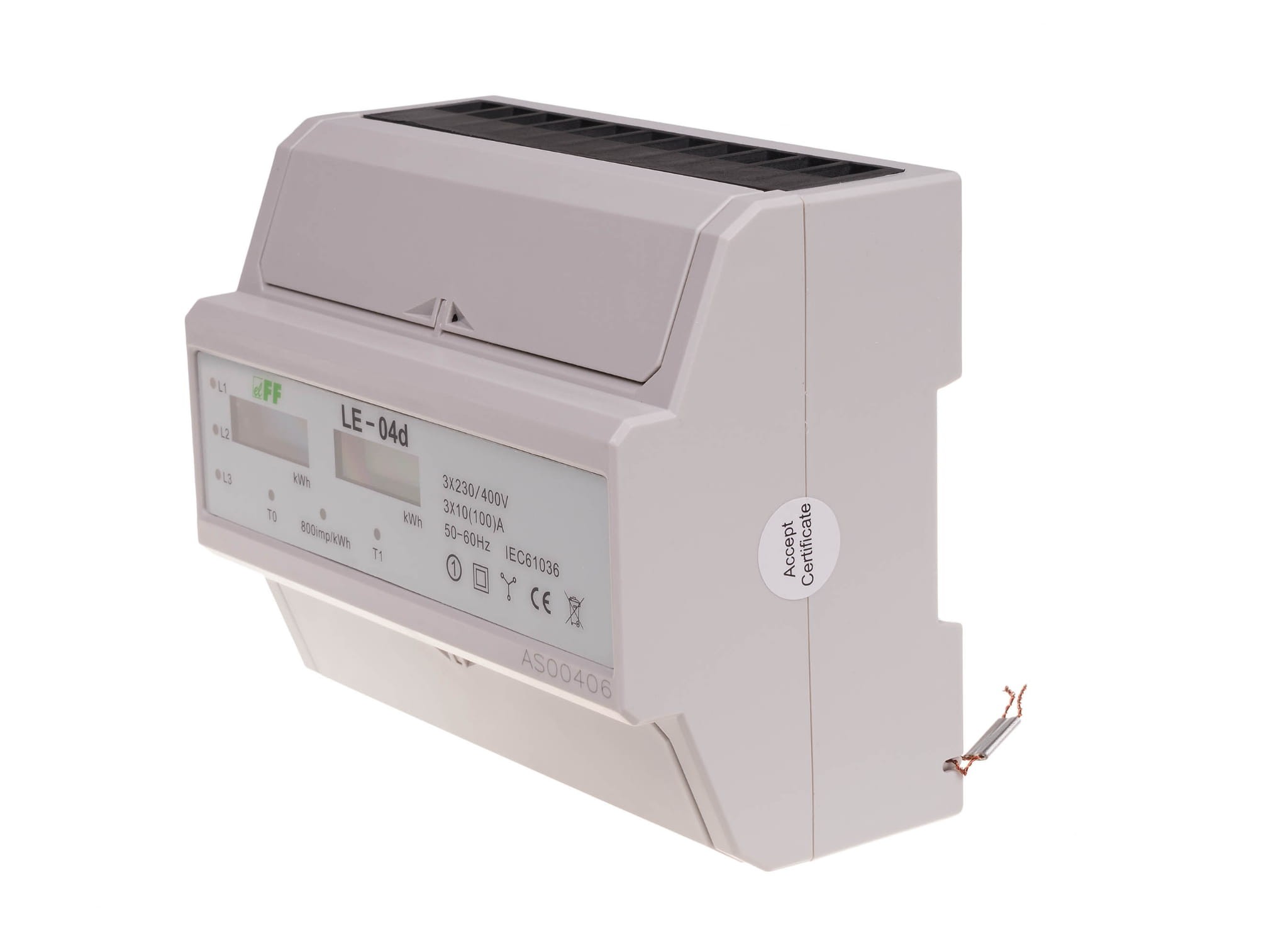

Licznik Energii Elektrycznej Trójfazowy Dwutaryfowy LE-04D

Model LE-04D jest statycznym (elektronicznym), wzorcowanym wskaźnikiem zużycia energii elektrycznej czynnej, przeznaczonym do stosowania jako podlicznik w instalacjach trójfazowych (3×230/400 V+N).

Kluczową cechą tego licznika jest jego zdolność do rejestrowania zużycia w dwóch niezależnych taryfach (T0 i T1), co wymaga współpracy z zewnętrznym zegarem sterującym (np. programatorem czasowym) podłączonym do dedykowanego wejścia.

Kluczowe Parametry i Funkcjonalności

System Dwutaryfowy i Działanie

Przełączanie Taryf (T0 / T1)

Licznik LE-04D posiada dwa niezależne liczniki wskazań (wyświetlacze) dla dwóch taryf:

• Taryfa T0: Rejestracja zużycia następuje, gdy brak jest napięcia sterującego na wejściu D (zaciski 10-11). Jest to zazwyczaj taryfa dzienna.
• Taryfa T1: Rejestracja zużycia następuje od momentu pojawienia się napięcia sterującego na wejściu D aż do jego zaniku. Jest to zazwyczaj tańsza taryfa nocna lub weekendowa.

Do sterowania wejściem D należy podłączyć zewnętrzny zegar sterujący (np. programator czasowy F&F), który w odpowiednich godzinach poda napięcie, przełączając licznik na Taryfę T1.

Monitorowanie i Komunikacja

• Sygnalizacja: Trzy diody LED sygnalizują pobór prądu w każdej z faz (L1, L2, L3). Dwie dodatkowe diody LED sygnalizują, która taryfa (T0 lub T1) jest w danej chwili aktywna.
• Wyjście S0: Posiada impulsowe wyjście VO (zgodne ze standardem S0, 800 imp/kWh), które umożliwia podłączenie zewnętrznych systemów odczytujących lub rejestrujących dane o zużyciu energii (np. systemy automatyki budynkowej, rejestratory danych).

F&F LE-04D to trójfazowy, modułowy (7 modułów, DIN) podlicznik energii elektrycznej, umożliwiający dokładny pomiar (klasa 1) i rozliczenie zużycia w systemie dwutaryfowym. Przełączanie taryf T0/T1 realizowane jest poprzez podanie zewnętrznego sygnału napięciowego, co daje pełną kontrolę nad harmonogramem rozliczania energii.
