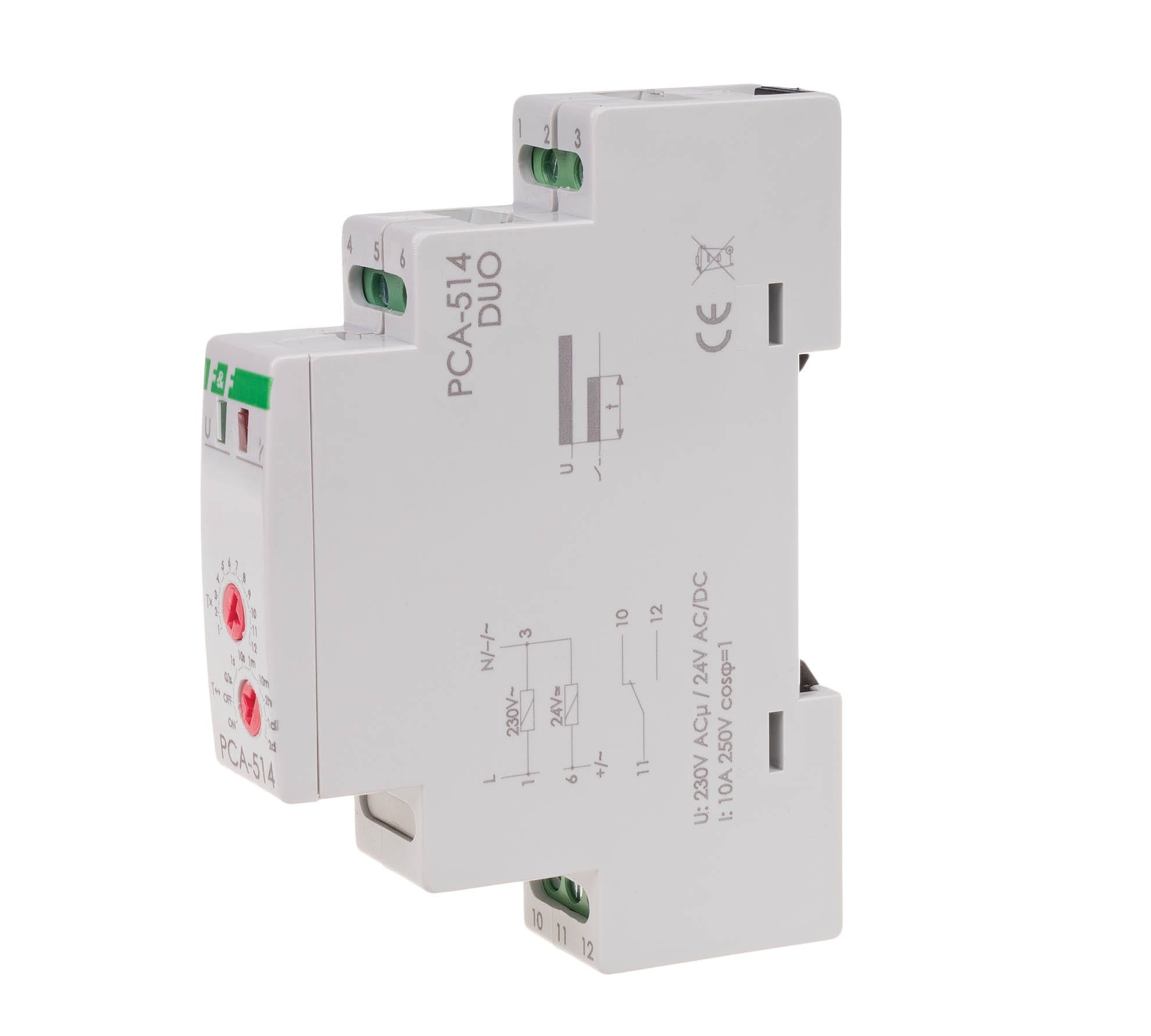

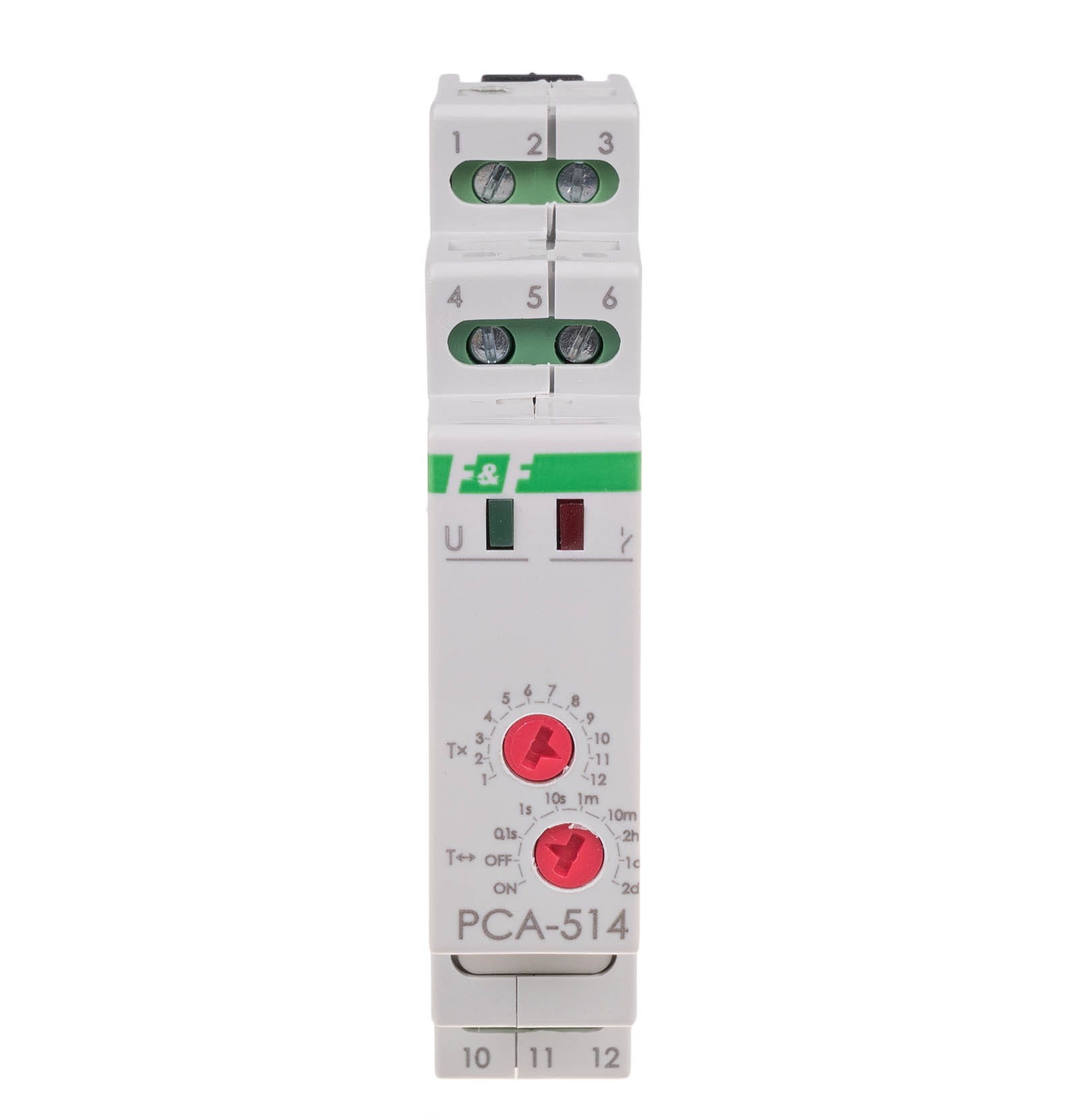

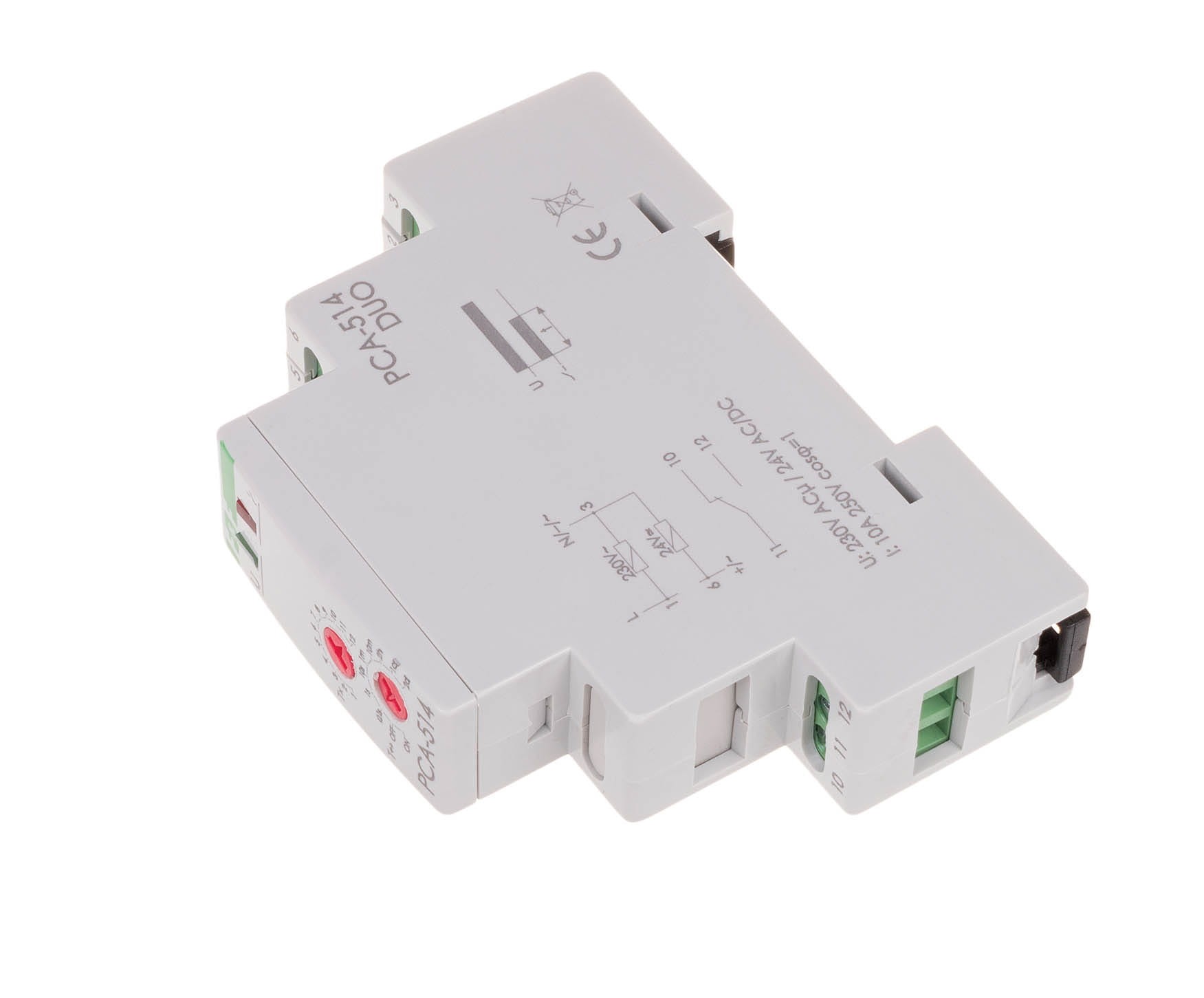

Przekaźnik Czasowy Jednofunkcyjny Awersyjny (Opóźnione Wyłączenie), U=230/24 V, Styk: 1 NO/NC PCA-514 DUO F&F

PCA-514 DUO to jednofunkcyjny przekaźnik czasowy realizujący funkcję awersyjną, czyli opóźnionego wyłączenia (rozłączenia). Jest to model o podwójnym zasilaniu DUO (230 V AC / 24 V AC/DC), co czyni go niezwykle wszechstronnym w instalacjach mieszanych. Posiada jeden styk przełączny (1 NO/NC) o maksymalnej obciążalności 10 A. Jego działanie polega na natychmiastowym załączeniu styku po podaniu zasilania, a następnie na jego rozłączeniu po upływie nastawionego czasu $t$.

Kluczowe Parametry i Funkcje PCA-514 DUO

• Typ Urządzenia: Przekaźnik Czasowy Jednofunkcyjny, Awersyjny.
• Funkcja Czasowa: Opóźnione Wyłączenie (Rozłączenie).
• Zasilanie DUO: Uniwersalne 230 V AC / 24 V AC/DC.
• Wyjście Stykowe: 1 Styk Przełączny (1 NO/NC).
• Maksymalny Prąd Obciążenia: 10 A.
• Zakres Czasowy: Szeroki, regulowany (od 0,1 s do 576 godz.).
• Montaż: Szyna TH-35 (DIN), szerokość 1 moduł (18 mm).

Zasada Działania (Opóźnione Wyłączenie):

Działanie przekaźnika PCA-514 DUO jest inicjowane przez podanie napięcia zasilającego (U):

1. Natychmiastowe Załączenie: Po podaniu napięcia (U), styk wyjściowy natychmiast przełącza się (np. styk NO zostaje zamknięty).
2. Odmierzanie Czasu: W tym samym momencie rozpoczyna się odmierzanie nastawionego czasu opóźnienia $t$.
3. Opóźnione Rozłączenie: Po upływie czasu $t$, styk powraca do pozycji spoczynkowej (np. styk NO zostaje otwarty) i pozostaje w niej do momentu odłączenia i ponownego załączenia napięcia zasilającego.

Zastosowanie: Idealny do systemów, które muszą działać przez określony czas po załączeniu, a następnie wyłączyć się automatycznie (np. wentylatory, pompy, oświetlenie schodowe w wersji uproszczonej).

Specyfikacja Techniczna (podsumowanie)

PCA-514 DUO to uniwersalny przekaźnik F&F do precyzyjnego sterowania czasem opóźnionego wyłączenia dla napięć 230 V i 24 V.
