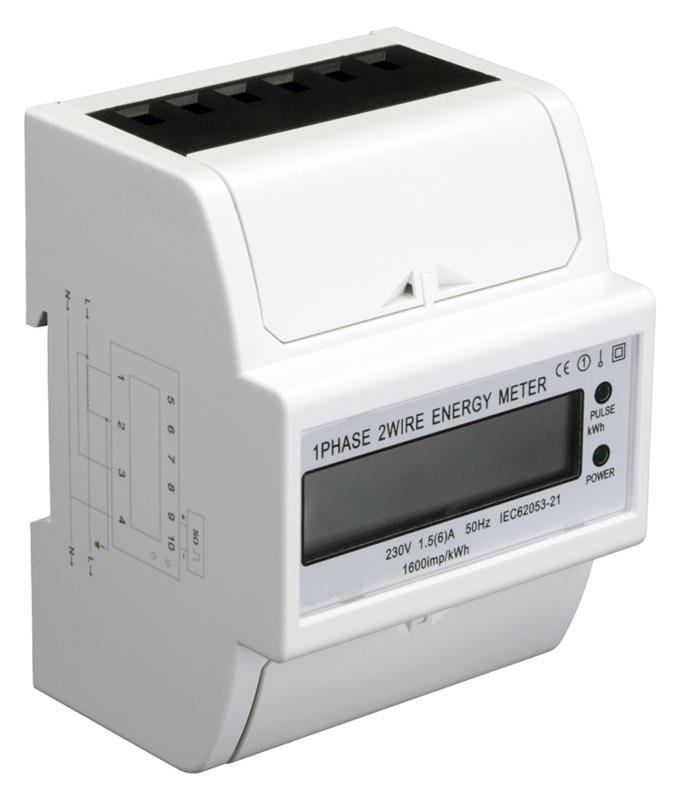

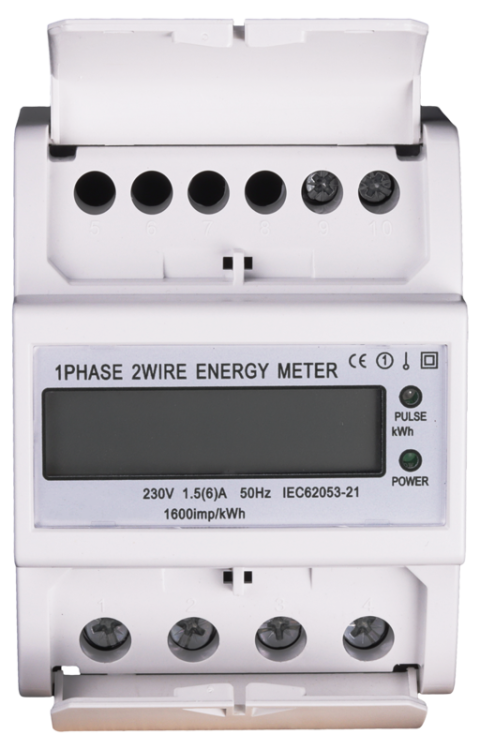

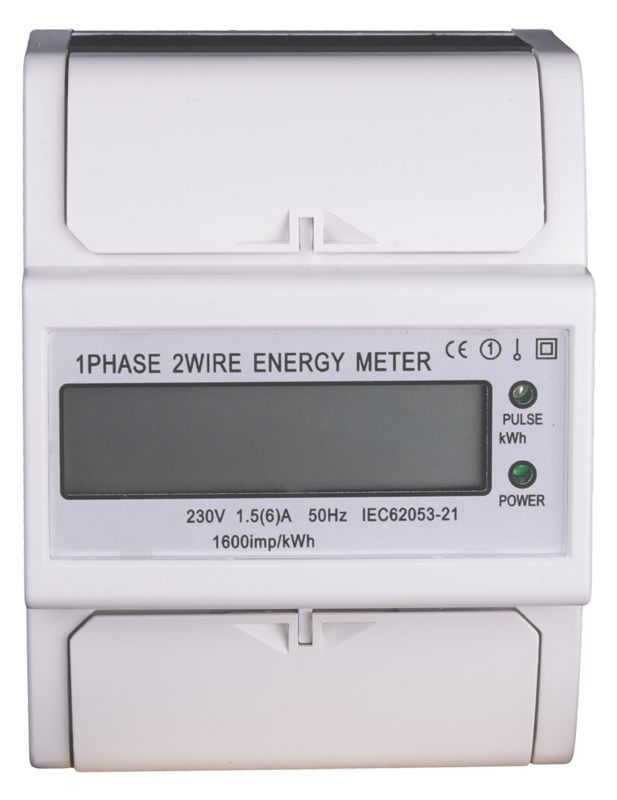

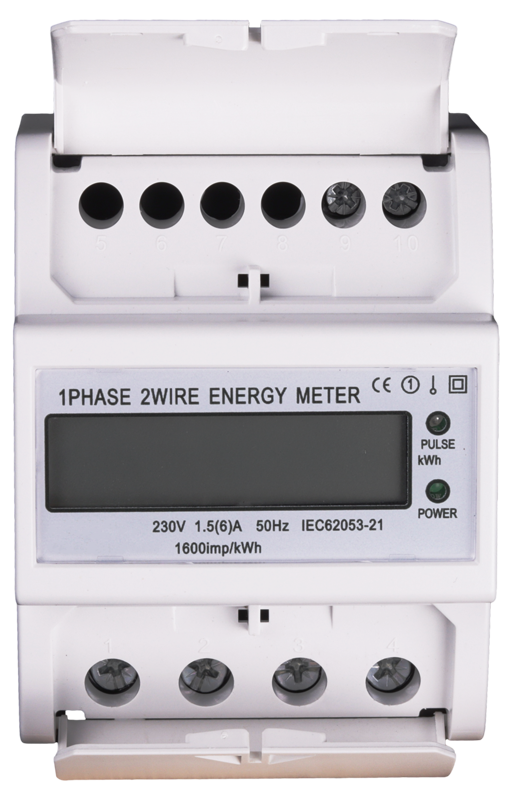

Jednofazowy licznik energii LCD TVO-F1-CT

Pomiar półpośredni | Współpraca z przekładnikiem X/5A | Montaż na szynę DIN | Tracon Electric

Cyfrowy licznik energii elektrycznej TVO-F1-CT marki Tracon Electric to wyspecjalizowane urządzenie przeznaczone do pomiaru zużycia energii czynnej w układach jednofazowych. Model ten został zaprojektowany do pomiaru półpośredniego, co oznacza, że współpracuje z zewnętrznymi przekładnikami prądowymi o prądzie wtórnym 5A. Jest to idealne rozwiązanie do monitorowania obwodów o dużym natężeniu prądu, gdzie standardowe liczniki z pomiarem bezpośrednim nie mogą być zastosowane.

Dlaczego warto wybrać model TVO-F1-CT?

• Pomiar półpośredni (X/5A): Umożliwia opomiarowanie linii o dowolnie dużym natężeniu prądu (np. 100A, 400A, 1000A) poprzez zastosowanie odpowiedniego przekładnika prądowego.
• Czytelny wyświetlacz LCD: Zapewnia precyzyjny odczyt zużytej energii (kWh) bez ryzyka błędu paralaksy, co jest przewagą nad licznikami mechanicznymi.
• Bardzo niski pobór własny (Pd=1W): Urządzenie charakteryzuje się wysoką efektywnością energetyczną, minimalizując straty mocy wewnątrz rozdzielnicy.
• Kompaktowy montaż na szynę DIN: Obudowa przystosowana do standardowej szyny TS35 pozwala na łatwą integrację w nowoczesnych rozdzielnicach modułowych.
• Wyjście impulsowe: Wyposażony w złącze impulsowe, które umożliwia zdalny odczyt i integrację licznika z systemami zarządzania energią (BMS/EMS).

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVO-F1-CT
• Typ licznika: Jednofazowy, cyfrowy (LCD)
• Rodzaj pomiaru: Półpośredni (poprzez przekładnik)
• Prąd bazowy (In): 5 A (z przekładnika)
• Napięcie znamionowe: 230 V AC
• Pobór mocy własnej: ≤ 1 W
• Dokładność: Klasa 1
• Montaż: Szyna DIN (35 mm)
• Stopień ochrony: IP20

Zastosowanie w instalacjach

Licznik TVO-F1-CT znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna kontrola kosztów i zużycia energii:

• Podlicznik energii w zakładach produkcyjnych dla maszyn o dużym poborze prądu.
• Systemy rozliczeń wewnętrznych w halach magazynowych i centrach logistycznych.
• Monitoring zużycia energii w dużych obwodach oświetleniowych i grzewczych.
• Integracja z systemami inteligentnego budynku w celu optymalizacji obciążeń.

Ważna informacja: Licznik wyświetla wartość energii zmierzoną na obwodzie wtórnym. Aby uzyskać całkowite zużycie energii w obwodzie głównym, wynik należy pomnożyć przez przekładnię zastosowanego przekładnika prądowego.
