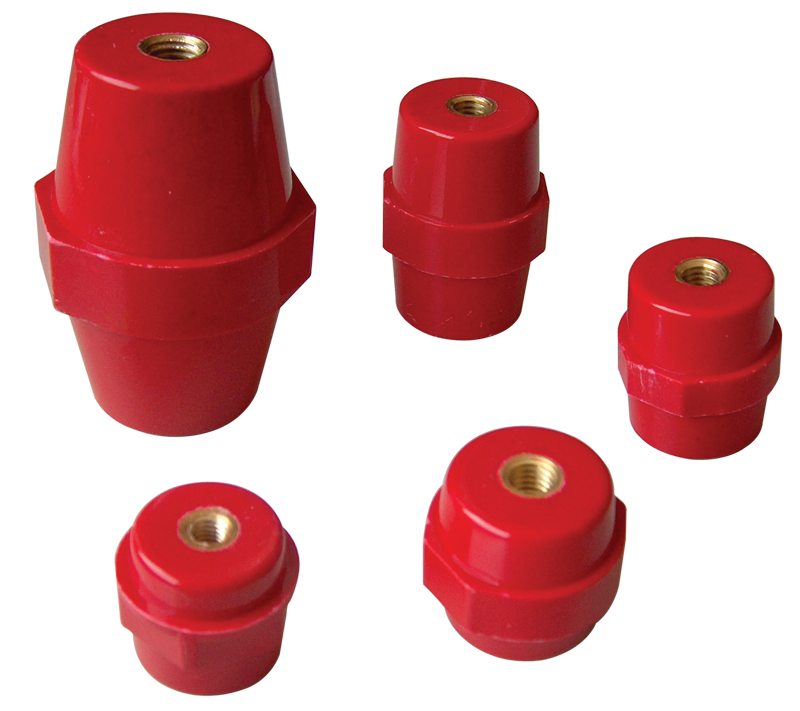

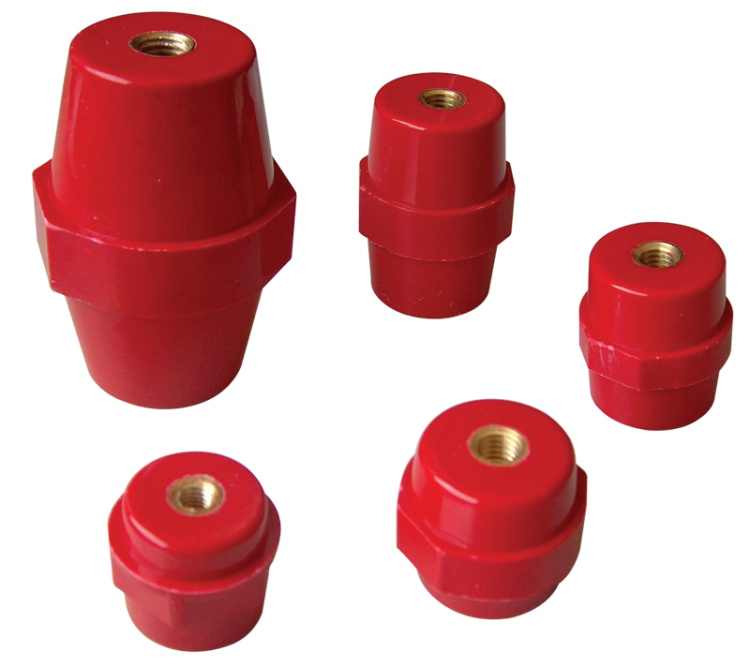

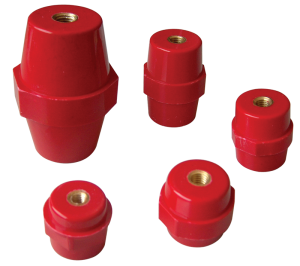

Izolator wsporczy poliestrowy STS-76

Wysokość 76mm | Gwint M10 | Kolor Czerwony | Tracon Electric

Izolator wsporczy STS-76 marki Tracon Electric to potężny element izolacyjny zaprojektowany do pracy w najcięższych warunkach elektroenergetycznych. Dzięki imponującej wysokości 76 mm oraz solidnym wkładkom gwintowanym M10, model ten jest dedykowany do budowy głównych mostów szynowych w rozdzielnicach wysokiej mocy, gdzie kluczowa jest nie tylko izolacja elektryczna, ale przede wszystkim ogromna wytrzymałość mechaniczna.

Główne zalety izolatora STS-76:

• Maksymalna separacja dielektryczna: Wysokość 76 mm zapewnia ekstremalnie duże odstępy izolacyjne, co jest niezbędne w systemach narażonych na wysokie przepięcia oraz w miejscach o utrudnionym chłodzeniu.
• Wzmocnione gniazda M10: Zastosowanie gwintu metrycznego M10 pozwala na użycie śrub o dużej wytrzymałości, co umożliwia pewne mocowanie ciężkich szyn miedzianych i aluminiowych przy zachowaniu wysokich momentów dokręcania.
• Wyjątkowa odporność mechaniczna: Wykonany z wysokiej gęstości poliestru wzmocnionego włóknem szklanym (BMC), izolator wykazuje potężną wytrzymałość na ściskanie, rozciąganie oraz siły elektrodynamiczne powstające podczas prądów zwarciowych.
• Bezpieczeństwo przeciwpożarowe: Materiał izolatora posiada klasę palności UL94 V-0, co oznacza, że jest samogasnący i nie podtrzymuje płomienia.
• Odporność na degradację: Produkt jest całkowicie odporny na starzenie, wilgoć, korozję chemiczną oraz promieniowanie UV, co gwarantuje dekady bezawaryjnej pracy w przemyśle.

Parametry Techniczne

• Producent: Tracon Electric
• Model: STS-76
• Wysokość (H): 76 mm
• Rozmiar gwintu: M10
• Materiał: Poliester wzmacniany włóknem szklanym (BMC)
• Kolor: Czerwony
• Napięcie znamionowe izolacji: 1000 V AC / 1500 V DC
• Wytrzymałość na rozciąganie: ok. 1000 kg
• Temperatura pracy: -40°C do +130°C
• Klasa palności: UL94 V-0

Zastosowanie produktu

• Budowa głównych torów prądowych w rozdzielnicach nn dużej mocy (powyżej 1000A).
• Mocowanie ciężkich mostów szynowych w stacjach transformatorowych i kontenerowych.
• Izolacja w układach zasilania UPS dużej skali oraz w serwerowniach.
• Zastosowanie w energetyce odnawialnej (farmy wiatrowe, wielkoskalowe farmy PV).
• Przemysł ciężki: huty, kopalnie, zakłady chemiczne.

Wskazówka projektowa: Model STS-76 o wysokości 76 mm jest wybierany wszędzie tam, gdzie standardowe izolatory są zbyt niskie, aby zapewnić wymaganą sztywność konstrukcji szynowej przy dużych rozpiętościach między wspornikami. Przy montażu szyn o szerokości powyżej 60 mm zaleca się stosowanie podkładek sprężystych i płaskich o zwiększonej średnicy, aby optymalnie przenieść obciążenie na korpus izolatora.
