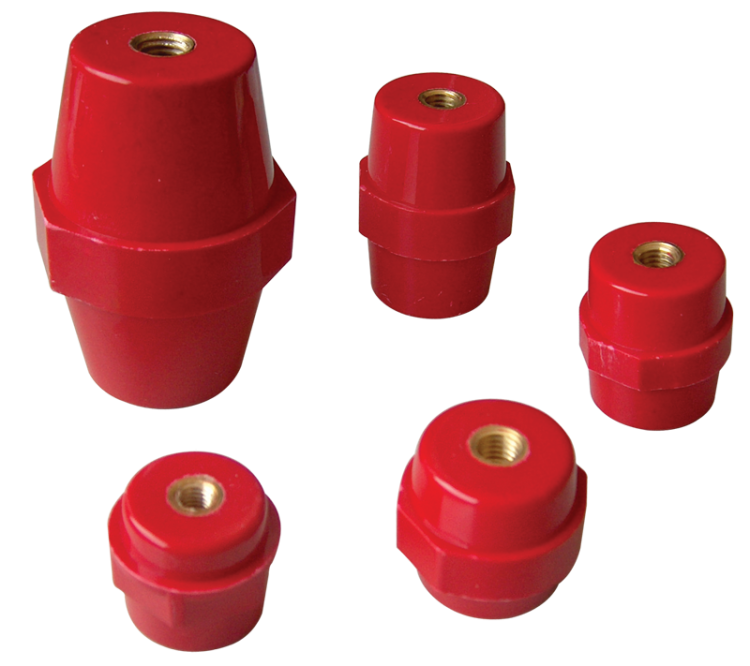

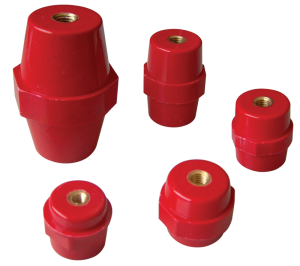

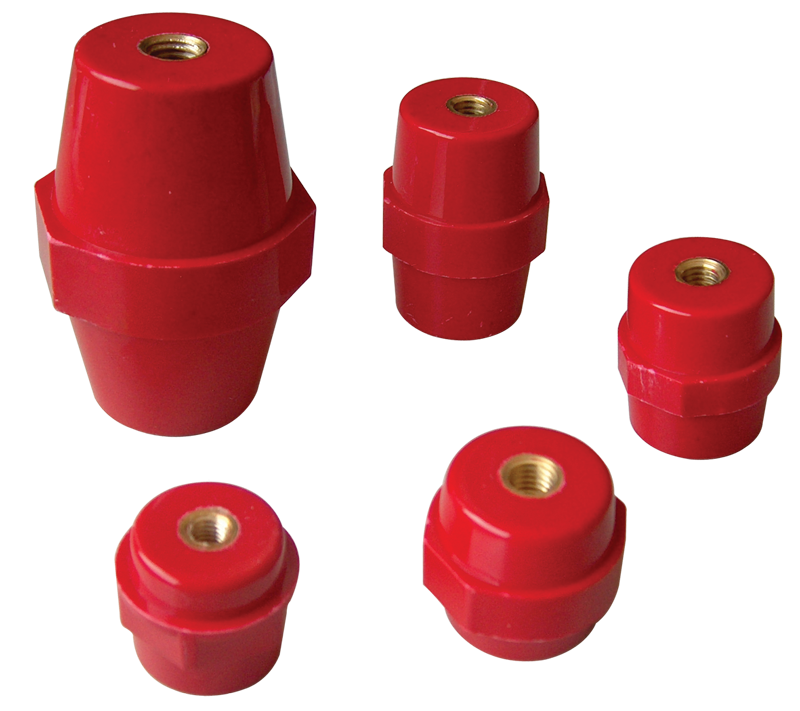

Izolator wsporczy poliestrowy STS-51

Wysokość 51mm | Gwint M8 | Kolor Czerwony | Tracon Electric

Izolator wsporczy STS-51 marki Tracon Electric to wysokogabarytowy element izolacyjny, stosowany w najbardziej wymagających aplikacjach przy budowie rozdzielnic niskiego napięcia. Dzięki wysokości wynoszącej 51 mm, model ten zapewnia doskonałą separację galwaniczną oraz zwiększone odstępy izolacyjne w powietrzu, co jest kluczowe w systemach o wysokich prądach znamionowych i zwiększonym ryzyku wystąpienia przepięć.

Główne zalety izolatora STS-51:

• Maksymalne bezpieczeństwo izolacji: Wysokość 51 mm pozwala na bezpieczne prowadzenie szyn prądowych z zachowaniem dużego dystansu od konstrukcji wsporczej, co minimalizuje ryzyko wyładowań niezupełnych i łuków elektrycznych.
• Wzmocniona konstrukcja mechaniczna: Wykonany z poliestru wzmocnionego włóknem szklanym (BMC), izolator charakteryzuje się ogromną odpornością na ściskanie oraz siły elektrodynamiczne występujące podczas zwarć.
• Precyzyjne wkładki mosiężne M8: Obustronne gniazda z gwintem metrycznym M8 gwarantują pewne i trwałe połączenie śrubowe, odporne na odkształcenia i korozję.
• Odporność na trudne warunki: Produkt jest niewrażliwy na promieniowanie UV, wilgoć oraz szeroki zakres temperatur (do +130°C), co sprawia, że idealnie nadaje się do ciężkiego przemysłu.
• Standardowa kolorystyka: Intensywny czerwony kolor ułatwia wizualną kontrolę torów prądowych i podnosi estetykę profesjonalnie wykonanej szafy rozdzielczej.

Parametry Techniczne

• Producent: Tracon Electric
• Model: STS-51
• Wysokość (H): 51 mm
• Rozmiar gwintu: M8
• Materiał: Poliester wzmacniany włóknem szklanym
• Kolor: Czerwony
• Napięcie znamionowe izolacji: 600 V / 1000 V AC/DC
• Wytrzymałość na rozciąganie: ok. 800 kg
• Temperatura pracy: -40°C do +130°C
• Klasa palności: UL94 V-0 (samogasnący)

Zastosowanie produktu

• Budowa mostów szynowych w rozdzielnicach głównych i polach zasilających.
• Izolacja szyn miedzianych i aluminiowych w szafach o dużej gęstości upakowania mocy.
• Montaż podzespołów w kontenerowych stacjach transformatorowych.
• Izolowanie elementów przewodzących w systemach fotowoltaicznych (PV) i farmach wiatrowych.
• Zastosowanie w przemyśle ciężkim, chemicznym i energetyce zawodowej.

Wskazówka projektowa: Izolator STS-51 o wysokości 51 mm jest najczęściej wybierany do budowy szynoprzewodów, gdzie wymagane są największe dopuszczalne odstępy od uziemionej obudowy. Przy montażu szyn o dużej masie zaleca się stosowanie podkładek szerokopłaszczyznowych pod łbami śrub, aby optymalnie rozłożyć siły docisku na powierzchni izolatora.
