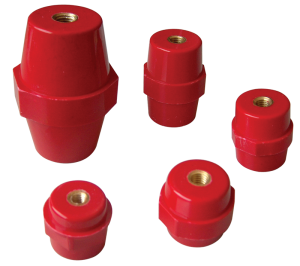

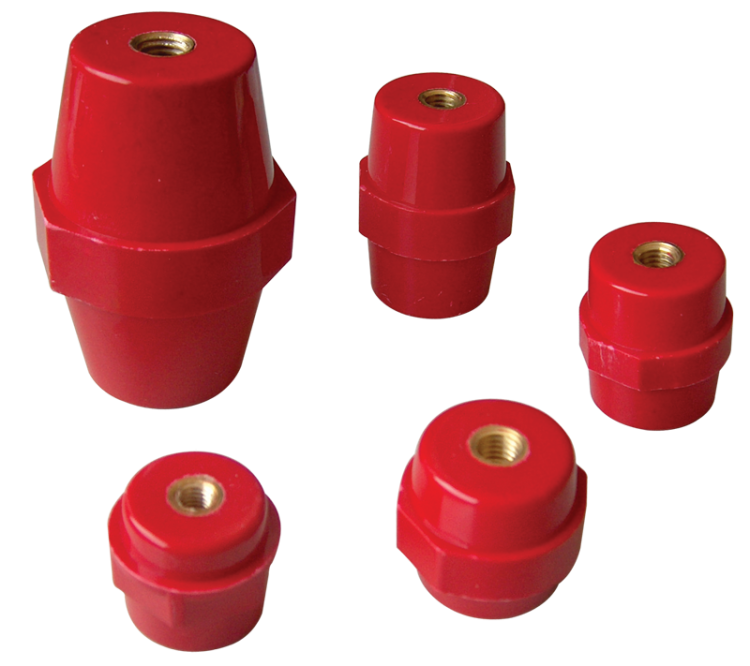

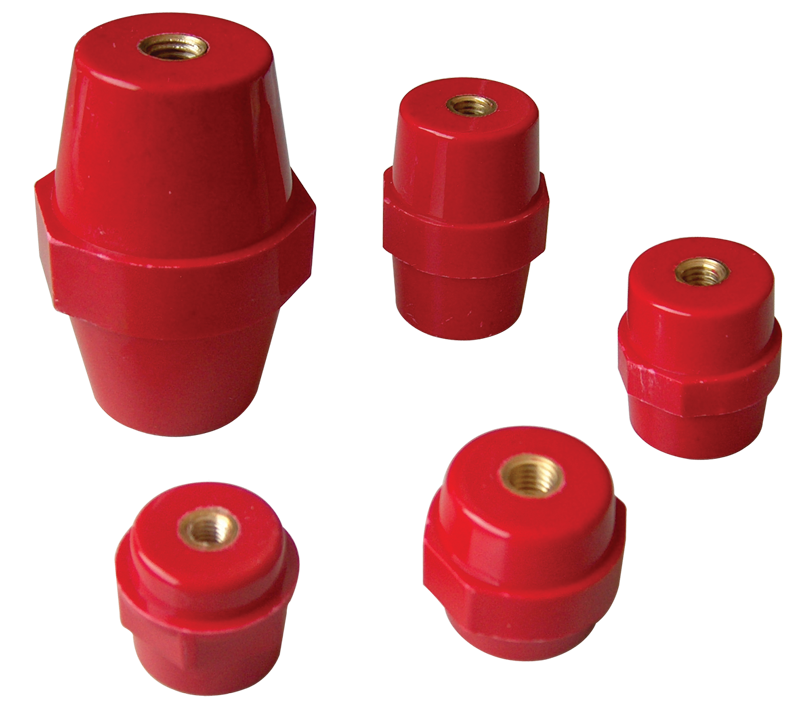

Izolator wsporczy poliestrowy STS-51-12

Wysokość 51mm | Gwint M12 | Kolor Czerwony | Tracon Electric

Izolator wsporczy STS-51-12 marki Tracon Electric to profesjonalny element konstrukcyjny o ekstremalnej wytrzymałości mechanicznej. Dzięki połączeniu wysokości 51 mm z potężnymi wkładkami gwintowanymi M12, model ten jest przeznaczony do budowy głównych torów prądowych w rozdzielnicach wysokiej mocy, gdzie wymagane jest stosowanie śrub o dużej średnicy i przenoszenie potężnych sił elektrodynamicznych.

Główne zalety izolatora STS-51-12:

• Wzmocnione gniazda M12: Zastosowanie gwintu M12 pozwala na użycie śrub o najwyższej klasie wytrzymałości, co umożliwia pewne mocowanie bardzo grubych szyn miedzianych przy zachowaniu maksymalnych momentów dokręcania.
• Doskonała izolacja galwaniczna: Wysokość 51 mm zapewnia bezpieczne odstępy izolacyjne w powietrzu i po powierzchni, chroniąc układ przed przebiciami i łukami elektrycznymi w instalacjach do 1000V AC/1500V DC.
• Wyjątkowa odporność mechaniczna: Materiał poliestrowy wzmacniany włóknem szklanym (BMC) wykazuje ogromną odporność na ściskanie, rozciąganie oraz udary, co jest kluczowe podczas wystąpienia prądów zwarciowych.
• Stabilność termiczna i ogniowa: Izolator jest samogasnący (klasa UL94 V-0) i może pracować w temperaturach do +130°C, zachowując swoje parametry nawet przy silnie obciążonych mostach szynowych.
• Trwałość przemysłowa: Produkt jest niewrażliwy na korozję, wilgoć oraz starzenie, co gwarantuje długowieczność całej konstrukcji rozdzielnicy.

Parametry Techniczne

• Producent: Tracon Electric
• Model: STS-51-12
• Wysokość (H): 51 mm
• Rozmiar gwintu: M12
• Materiał: Poliester wzmacniany włóknem szklanym (BMC)
• Kolor: Czerwony
• Napięcie znamionowe izolacji: 1000 V AC / 1500 V DC
• Wytrzymałość na rozciąganie: ok. 950 kg
• Temperatura pracy: -40°C do +130°C

Zastosowanie produktu

• Budowa i modernizacja głównych szynoprzewodów w rozdzielnicach dużej mocy (powyżej 1600A).
• Mocowanie grubych pakietów szyn miedzianych w polach transformatorowych i zasilających.
• Izolacja w wielkoskalowych systemach magazynowania energii i kontenerach technicznych.
• Zastosowanie w przemyśle ciężkim: huty, kopalnie, zakłady petrochemiczne.
• Projekty energetyki odnawialnej (farmy wiatrowe i słoneczne) wymagające solidnego montażu.

Wskazówka montażowa: Model STS-51-12 charakteryzuje się największym dostępnym gwintem w tej serii, co pozwala na bardzo sztywny montaż szyn. Przy dokręcaniu śrub M12 należy używać klucza dynamometrycznego, aby zapewnić optymalny docisk bez ryzyka przekroczenia wytrzymałości mechanicznej mosiężnego gniazda. Zaleca się stosowanie podkładek sprężystych pod łbami śrub.
