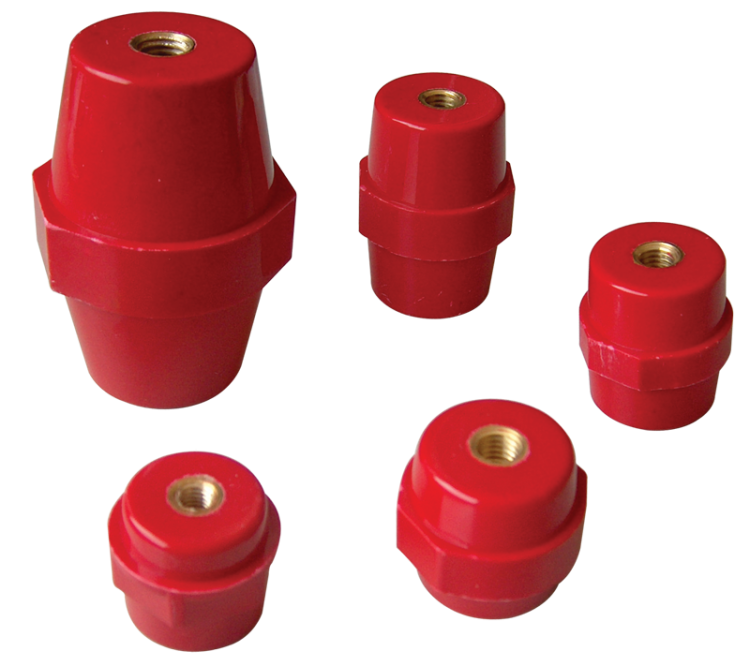

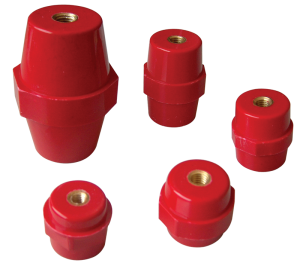

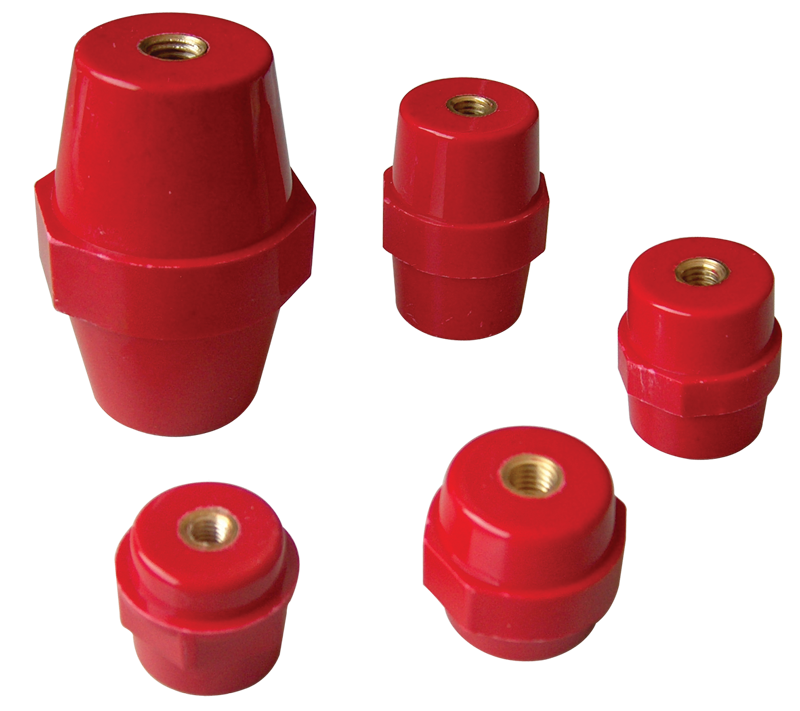

Izolator wsporczy poliestrowy STS-51-10

Wysokość 51mm | Gwint M10 | Kolor Czerwony | Tracon Electric

Izolator wsporczy STS-51-10 marki Tracon Electric to zaawansowany element konstrukcyjny, zaprojektowany do pracy w najbardziej wymagających systemach elektroenergetycznych. Dzięki wysokości 51 mm oraz zastosowaniu wzmocnionych wkładek z gwintem M10, model ten zapewnia najwyższy poziom bezpieczeństwa izolacyjnego oraz wyjątkową stabilność mechaniczną dla ciężkich szyn miedzianych i aluminiowych.

Główne zalety izolatora STS-51-10:

• Zwiększone odstępy izolacyjne: Wysokość 51 mm pozwala na bezpieczne prowadzenie mostów szynowych z zachowaniem dużego dystansu od konstrukcji wsporczej, co jest kluczowe w systemach o wysokim napięciu i dużej mocy.
• Solidne gniazda M10: Mosiężne wkładki z dużym gwintem metrycznym M10 umożliwiają stosowanie wysokich momentów dokręcania, co gwarantuje pewne i trwałe połączenie nawet przy dużych drganiach i siłach elektrodynamicznych.
• Wytrzymały materiał BMC: Wykonany z wysokiej jakości poliestru wzmocnionego włóknem szklanym, izolator charakteryzuje się ogromną odpornością na ściskanie oraz udary mechaniczne.
• Odporność termiczna i chemiczna: Produkt jest niewrażliwy na wysokie temperatury (klasa palności UL94 V-0, praca do +130°C) oraz agresywne środowisko przemysłowe, co zapobiega starzeniu się izolacji.
• Profesjonalna estetyka: Intensywny czerwony kolor ułatwia szybką identyfikację elementów pod napięciem i podnosi standard wizualny prefabrykowanych rozdzielnic.

Parametry Techniczne

• Producent: Tracon Electric
• Model: STS-51-10
• Wysokość (H): 51 mm
• Rozmiar gwintu: M10
• Materiał: Poliester wzmacniany włóknem szklanym (BMC)
• Kolor: Czerwony
• Napięcie znamionowe izolacji: 1000 V AC / 1500 V DC
• Wytrzymałość na rozciąganie: ok. 850 kg
• Temperatura pracy: -40°C do +130°C

Zastosowanie produktu

• Budowa i modernizacja głównych mostów szynowych w rozdzielnicach nn dużej mocy.
• Mocowanie grubych szyn miedzianych w szafach zasilających i polach transformatorowych.
• Izolacja galwaniczna komponentów mocy w systemach fotowoltaicznych (PV) i farmach wiatrowych.
• Zastosowanie w przemyśle ciężkim, huty, kopalnie oraz duże zakłady produkcyjne.
• Prefabrykacja profesjonalnej aparatury rozdzielczej wymagającej gwintu M10.

Wskazówka montażowa: Model STS-51-10 jest dedykowany do aplikacji, gdzie liczy się zarówno duży dystans izolacyjny, jak i duża siła docisku szyny. Podczas instalacji należy dobrać długość śruby M10 tak, aby nie doszło do kontaktu z dnem wkładki mosiężnej, co mogłoby osłabić korpus izolatora. Zaleca się stosowanie podkładek sprężystych dla zapewnienia trwałego styku mechanicznego.
