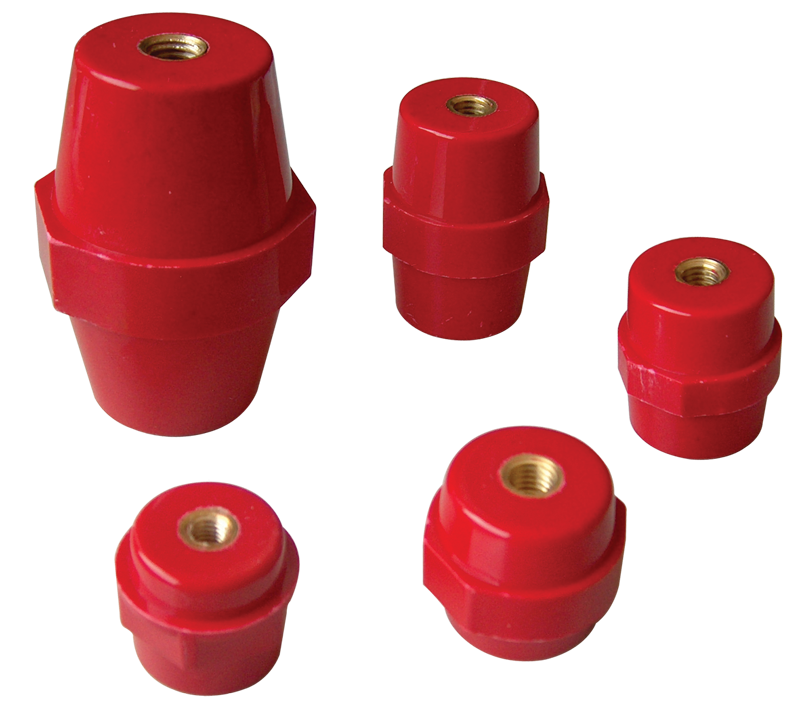

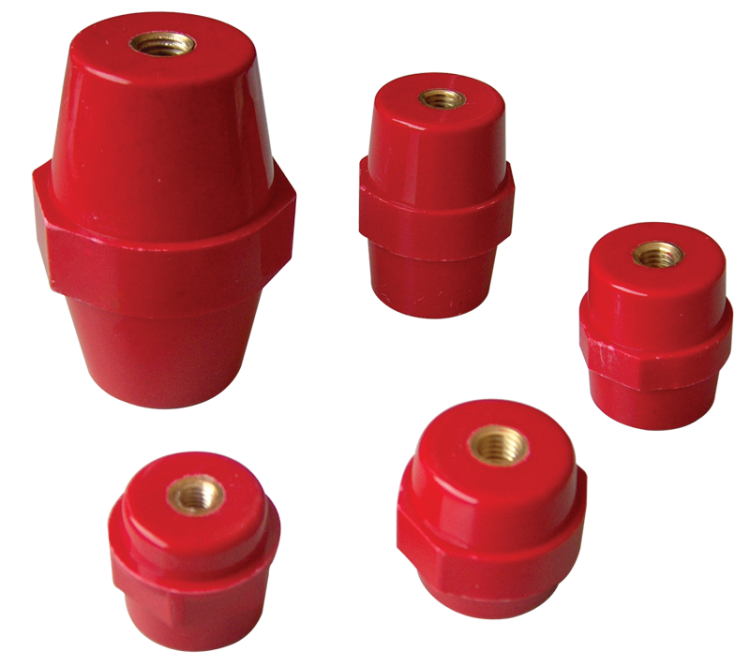

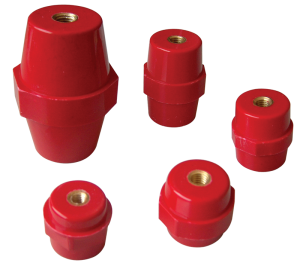

Izolator wsporczy poliestrowy STS-40

Wysokość 40mm | Gwint M8 | Kolor Czerwony | Tracon Electric

Izolator wsporczy STS-40 marki Tracon Electric to kluczowy element konstrukcyjny stosowany przy budowie profesjonalnych rozdzielnic niskiego napięcia. Wykonany z wysokiej jakości poliestru wzmocnionego włóknem szklanym (tzw. BMC - Bulk Molding Compound), zapewnia doskonałe właściwości dielektryczne oraz wyjątkową odporność mechaniczną na siły ścinające i rozciągające.

Główne zalety izolatora STS-40:

• Wysoka sztywność dielektryczna: Materiał poliestrowy gwarantuje bezpieczną separację szyn miedzianych od konstrukcji szafy, minimalizując ryzyko przebicia nawet w trudnych warunkach pracy.
• Zwiększona wysokość 40 mm: Pozwala na zachowanie odpowiednich odstępów izolacyjnych w powietrzu, co jest istotne przy projektowaniu mostów szynowych o wysokich prądach znamionowych.
• Wytrzymałe wkładki gwintowane M8: Mosiężne gniazda po obu stronach izolatora umożliwiają pewny montaż śrubowy, odporny na poluzowanie pod wpływem drgań lub sił elektrodynamicznych powstających podczas zwarcia.
• Odporność termiczna i chemiczna: Izolator zachowuje swoje właściwości w szerokim zakresie temperatur (do 130°C) oraz jest odporny na starzenie i agresywne środowiska przemysłowe.
• Profesjonalna estetyka: Intensywny czerwony kolor ułatwia identyfikację elementów torów prądowych i podnosi standard wizualny wykonanej prefabrykacji.

Parametry Techniczne

• Producent: Tracon Electric
• Model: STS-40
• Wysokość (H): 40 mm
• Rozmiar gwintu: M8
• Materiał: Poliester wzmocniony włóknem szklanym
• Kolor: Czerwony
• Napięcie znamionowe izolacji: 600 V / 1000 V
• Wytrzymałość na rozciąganie: ok. 600 kg
• Temperatura pracy: -40°C do +130°C
• Klasa palności: UL94 V-0

Zastosowanie produktu

• Prefabrykacja rozdzielnic nn (niskiego napięcia) i szaf sterowniczych.
• Stabilne mocowanie szyn miedzianych (mostów szynowych) i aluminiowych.
• Budowa systemów zasilania gwarantowanego (UPS) oraz szaf bateryjnych.
• Izolacja galwaniczna komponentów mocy w układach automatyki przemysłowej.
• Zastosowanie w energetyce zawodowej oraz w trudnych warunkach hal produkcyjnych.

Wskazówka montażowa: Model STS-40 o wysokości 40 mm jest idealnym rozwiązaniem, gdy wymagana jest większa przestrzeń między szyną a podłożem dla lepszego chłodzenia konwekcyjnego lub w celu ominięcia innych elementów konstrukcyjnych rozdzielnicy. Podczas montażu zaleca się użycie klucza dynamometrycznego, aby zapewnić optymalny docisk szyny bez ryzyka zerwania gwintu mosiężnego.
