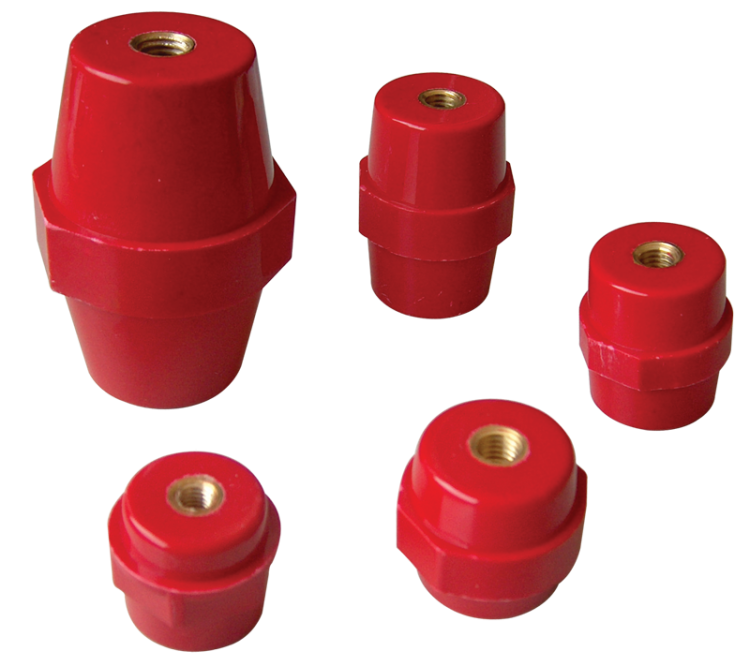

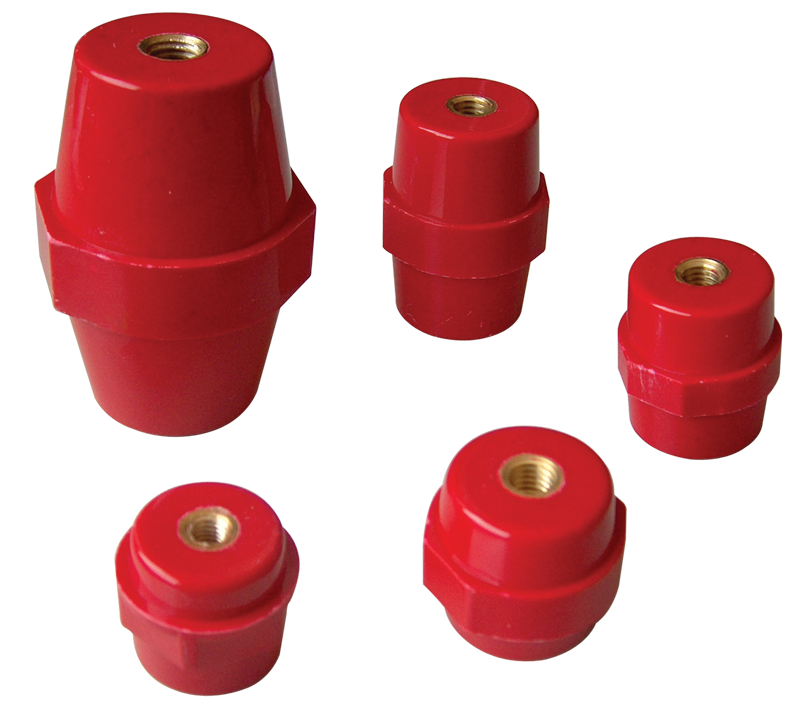

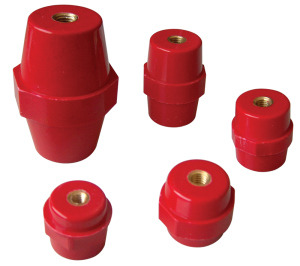

Izolator wsporczy poliestrowy STS-40-10

Wysokość 40mm | Gwint M10 | Kolor Czerwony | Tracon Electric

Izolator wsporczy STS-40-10 marki Tracon Electric to profesjonalny element montażowy o podwyższonej wytrzymałości mechanicznej. Dzięki zastosowaniu dużego gwintu M10 przy standardowej wysokości 40 mm, model ten jest dedykowany do budowy mostów szynowych o większym przekroju, gdzie wymagane jest użycie śrub o dużej średnicy i zapewnienie wysokiej stabilności konstrukcji pod obciążeniem.

Główne zalety izolatora STS-40-10:

• Wzmocnione gniazda M10: Mosiężne wkładki z gwintem metrycznym M10 pozwalają na pewne mocowanie szyn o dużej masie i grubości, umożliwiając zastosowanie większego momentu dokręcania.
• Wysoka sztywność dielektryczna: Wykonany z poliestru wzmocnionego włóknem szklanym (BMC), izolator gwarantuje doskonałą separację galwaniczną i odporność na przebicia do 1000V.
• Optymalna wysokość 40 mm: Zapewnia właściwy dystans izolacyjny od konstrukcji szafy, ułatwiając jednocześnie chłodzenie konwekcyjne szyn prądowych.
• Wytrzymałość termiczna i ogniowa: Produkt jest odporny na temperatury do +130°C i posiada klasę palności UL94 V-0, co czyni go bezpiecznym rozwiązaniem w wymagających instalacjach przemysłowych.
• Odporność na czynniki zewnętrzne: Materiał BMC jest niewrażliwy na wilgoć, korozję chemiczną oraz starzenie, zachowując parametry przez cały okres eksploatacji.

Parametry Techniczne

• Producent: Tracon Electric
• Model: STS-40-10
• Wysokość (H): 40 mm
• Rozmiar gwintu: M10
• Materiał: Poliester wzmacniany włóknem szklanym (BMC)
• Kolor: Czerwony
• Napięcie znamionowe izolacji: 600 V / 1000 V AC/DC
• Wytrzymałość na rozciąganie: ok. 650 kg
• Temperatura pracy: -40°C do +130°C

Zastosowanie produktu

• Budowa głównych mostów szynowych w rozdzielnicach nn o dużym natężeniu prądu.
• Mocowanie grubych szyn miedzianych i aluminiowych w szafach zasilających.
• Izolacja galwaniczna ciężkich komponentów mocy w układach automatyki.
• Zastosowanie w energetyce zawodowej oraz wielkogabarytowych stacjach transformatorowych.
• Prefabrykacja szaf rozdzielczych w obiektach przemysłowych i komercyjnych.

Wskazówka montażowa: Izolator STS-40-10 charakteryzuje się gwintem M10, co pozwala na bardzo stabilne mocowanie. Podczas instalacji należy jednak pamiętać o doborze odpowiedniej długości śruby, aby nie uszkodzić dna mosiężnej wkładki. Zaleca się stosowanie podkładek sprężystych, aby wyeliminować ryzyko poluzowania połączenia pod wpływem drgań lub rozszerzalności cieplnej szyn.
