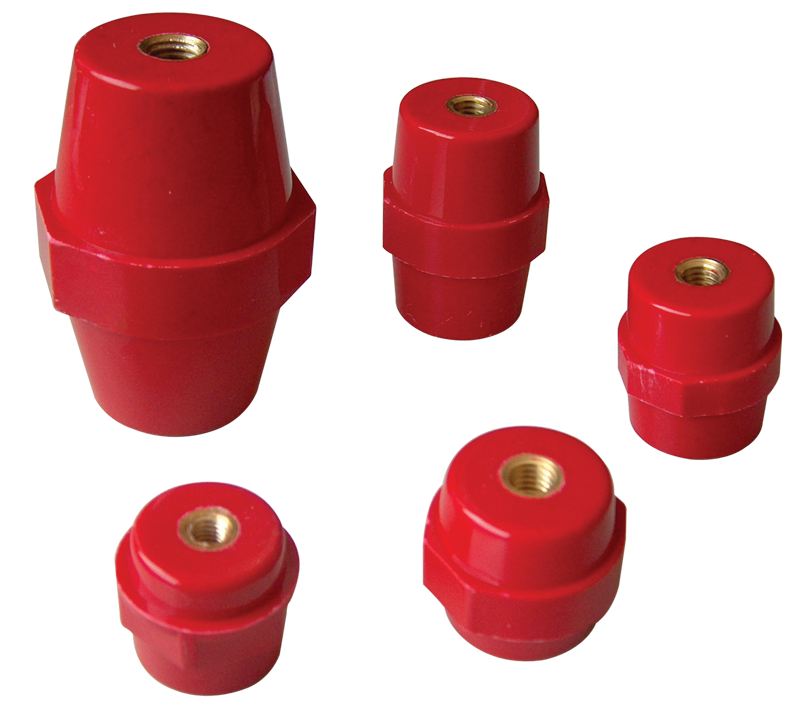

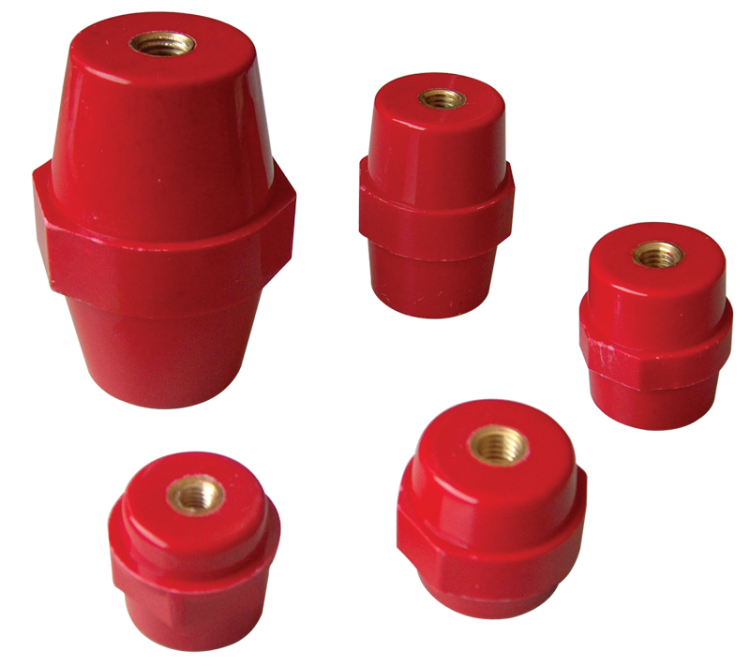

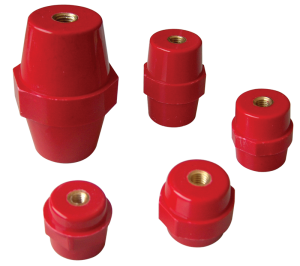

Izolator wsporczy poliestrowy STS-30

Wysokość 30mm | Gwint M8 | Kolor Czerwony | Tracon Electric

Izolator wsporczy STS-30 marki Tracon Electric to wysokiej jakości element montażowy, zaprojektowany do pewnego mocowania i izolowania szyn prądowych oraz aparatury wewnątrz rozdzielnic niskiego napięcia. Dzięki kompaktowej wysokości 30 mm i solidnemu gwintowi M8, model ten jest jednym z najczęściej wybieranych rozwiązań przy prefabrykacji szaf sterowniczych i rozdzielczych.

Główne zalety izolatora STS-30:

• Doskonałe właściwości dielektryczne: Wykonany z poliestru wzmocnionego włóknem szklanym (BMC), co gwarantuje wysoką odporność na przebicia elektryczne i prądy pełzające.
• Wysoka sztywność mechaniczna: Konstrukcja izolatora jest odporna na odkształcenia oraz siły elektrodynamiczne powstające w szynoprzewodach podczas zwarć.
• Wytrzymałe gniazda M8: Obustronne wkładki mosiężne z gwintem metrycznym M8 zapewniają trwałe połączenie śrubowe, odporne na zerwanie przy zachowaniu odpowiedniego momentu dokręcania.
• Bezpieczeństwo i trwałość: Materiał posiada klasę palności UL94 V-0 (samogasnący), jest odporny na starzenie, wysoką temperaturę (do 130°C) oraz wilgoć.
• Profesjonalna identyfikacja: Intensywny czerwony kolor ułatwia wizualne rozróżnienie elementów pod napięciem wewnątrz rozdzielnicy.

Parametry Techniczne

• Producent: Tracon Electric
• Model: STS-30
• Wysokość (H): 30 mm
• Rozmiar gwintu: M8
• Materiał: Poliester wzmacniany włóknem szklanym
• Kolor: Czerwony
• Napięcie znamionowe izolacji: 600 V / 1000 V
• Temperatura pracy: -40°C do +130°C
• Wytrzymałość na rozciąganie: ok. 450 kg

Zastosowanie produktu

• Budowa i modernizacja rozdzielnic niskiego napięcia (nn).
• Montaż mostów szynowych (miedzianych i aluminiowych) w szafach zasilających.
• Tworzenie bezpiecznych dystansów izolacyjnych dla podzespołów mocy.
• Zastosowanie w szafach automatyki przemysłowej i układach zasilania UPS.
• Budowa systemów sterowania wymagających separacji galwanicznej od obudowy.

Wskazówka montażowa: Przy montażu szyn prądowych do izolatora STS-30 zaleca się stosowanie podkładek sprężystych. Zapewnią one trwałość połączenia śrubowego i zapobiegną poluzowaniu się śrub pod wpływem drgań mechanicznych lub cyklicznych zmian temperatury wywołanych przepływem prądu.
