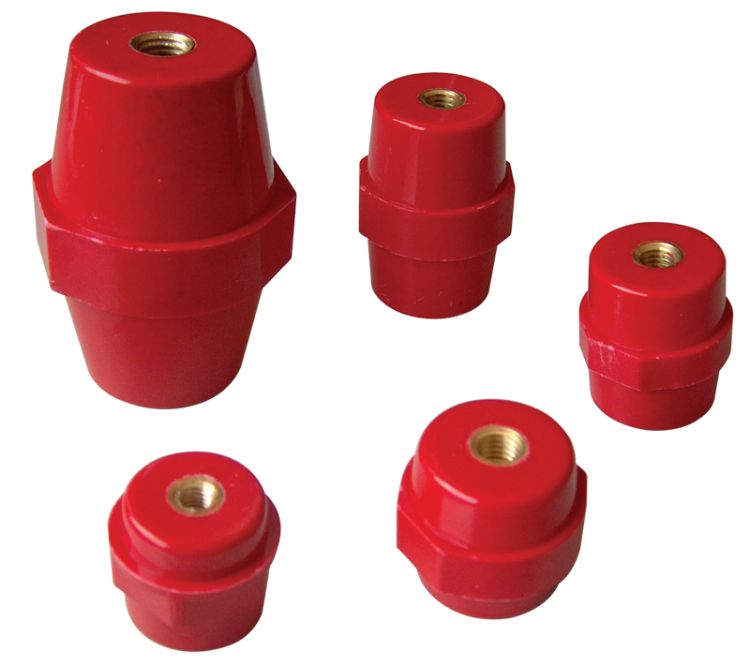

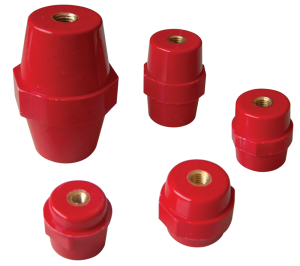

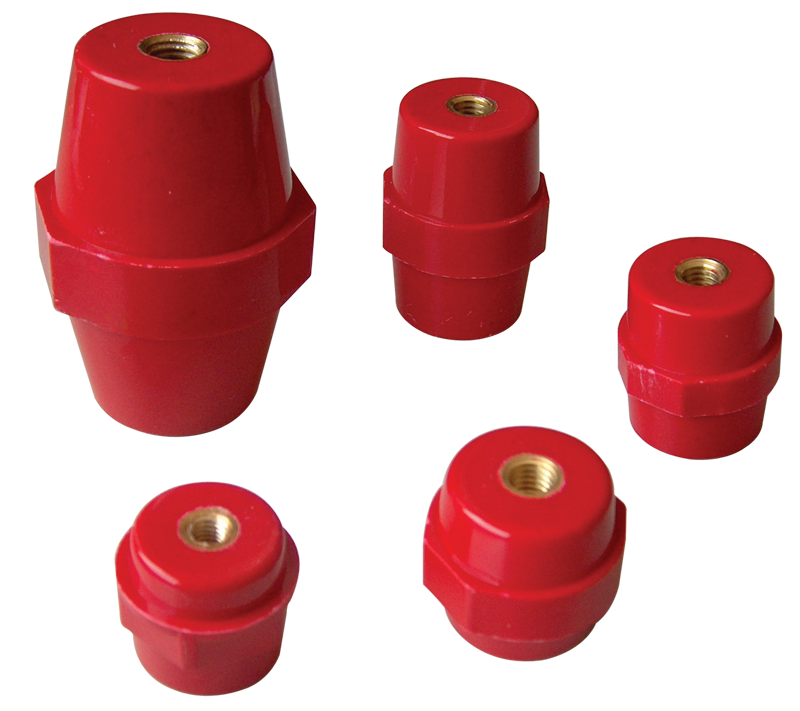

Izolator wsporczy poliestrowy STS-30-6

Wysokość 30mm | Gwint M6 | Kolor Czerwony | Tracon Electric

Izolator wsporczy STS-30-6 marki Tracon Electric to profesjonalny element montażowy, zaprojektowany do pewnego mocowania i izolowania szyn prądowych oraz aparatury wewnątrz rozdzielnic niskiego napięcia. Dzięki wysokości 30 mm i precyzyjnemu gwintowi M6, model ten jest optymalnym wyborem dla instalacji, gdzie wymagana jest stabilna izolacja przy zachowaniu kompaktowych wymiarów połączeń śrubowych.

Główne zalety izolatora STS-30-6:

• Wysoka sztywność dielektryczna: Wykonany z poliestru wzmocnionego włóknem szklanym (BMC), zapewnia doskonałą odporność na przebicia elektryczne i prądy pełzające do 1000V.
• Kompaktowy gwint M6: Mosiężne wkładki z gwintem metrycznym M6 są idealne do montażu lżejszych szyn miedzianych, płaskowników oraz uchwytów aparatury kontrolno-pomiarowej.
• Stabilność mechaniczna: Konstrukcja izolatora skutecznie przenosi siły elektrodynamiczne powstające podczas normalnej pracy układu oraz w sytuacjach awaryjnych (zwarcia).
• Bezpieczeństwo i trwałość: Materiał posiada klasę palności UL94 V-0 (samogasnący), jest odporny na starzenie, wysoką temperaturę (do 130°C) oraz wilgoć.
• Profesjonalna identyfikacja: Charakterystyczny czerwony kolor ułatwia wizualne rozróżnienie torów prądowych wewnątrz szafy rozdzielczej.

Parametry Techniczne

• Producent: Tracon Electric
• Model: STS-30-6
• Wysokość (H): 30 mm
• Rozmiar gwintu: M6
• Materiał: Poliester wzmacniany włóknem szklanym (BMC)
• Kolor: Czerwony
• Napięcie znamionowe izolacji: 600 V / 1000 V
• Temperatura pracy: -40°C do +130°C
• Klasa palności: UL94 V-0

Zastosowanie produktu

• Budowa i modernizacja rozdzielnic niskiego napięcia (nn) oraz szaf sterowniczych.
• Montaż mniejszych szyn miedzianych (mostów zasilających) i listew prądowych.
• Tworzenie bezpiecznych punktów wsporczych dla aparatury w układach automatyki.
• Izolacja galwaniczna elementów przewodzących od metalowej obudowy urządzenia.
• Zastosowanie w prefabrykacji skrzynek licznikowych i sterowniczych.

Wskazówka montażowa: Model STS-30-6 jest dedykowany do aplikacji, w których nie zachodzi potrzeba stosowania grubych śrub M8, a kluczowe jest zachowanie wysokości 30 mm. Podczas dokręcania należy dobrać długość śruby M6 tak, aby nie opierała się ona o dno mosiężnej wkładki, co mogłoby doprowadzić do pęknięcia korpusu izolatora.
