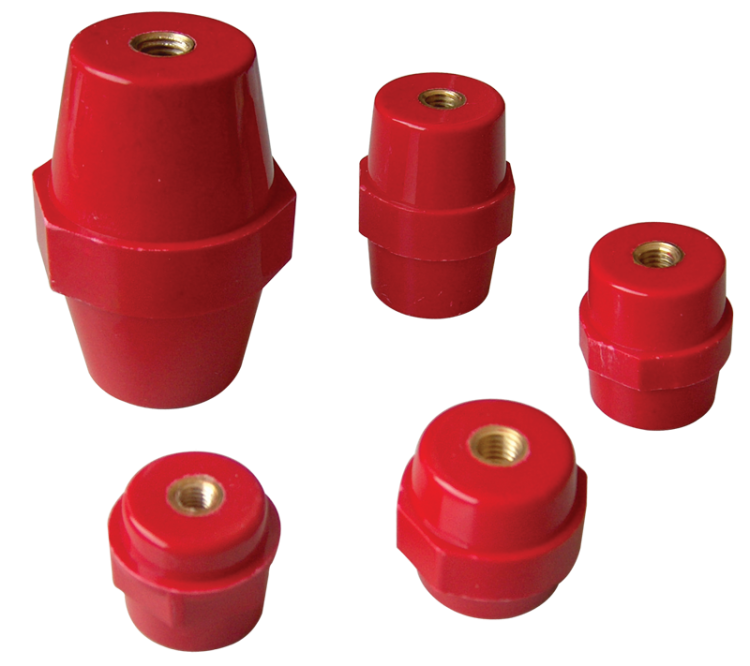

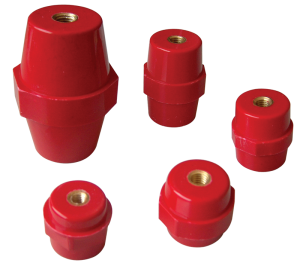

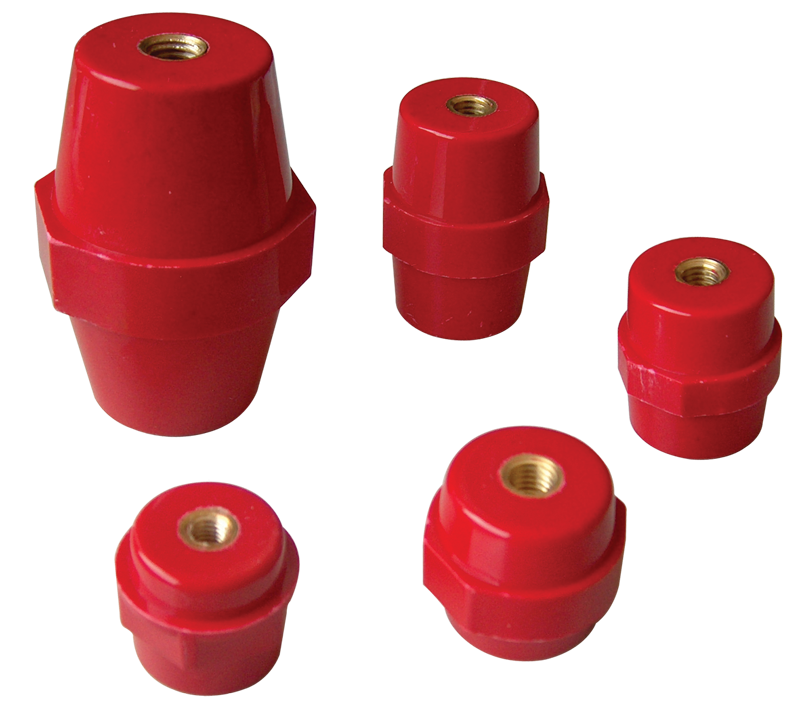

Izolator wsporczy poliestrowy STS-25

Wysokość 25mm | Gwint M6 | Kolor Czerwony | Tracon Electric

Izolator wsporczy STS-25 marki Tracon Electric to kompaktowy element montażowy, przeznaczony do pewnego mocowania i izolowania szyn prądowych oraz aparatury elektrycznej wewnątrz rozdzielnic niskiego napięcia. Ze względu na swoją niską wysokość (25 mm), model ten jest niezastąpiony wszędzie tam, gdzie ograniczona przestrzeń wymaga zachowania bezpiecznych odstępów izolacyjnych przy minimalnych gabarytach konstrukcji.

Główne zalety izolatora STS-25:

• Kompaktowa konstrukcja (H=25mm): Umożliwia montaż szyn w płytkich szafach sterowniczych i małych obudowach rozdzielczych, optymalizując wykorzystanie dostępnej przestrzeni.
• Precyzyjne wkładki mosiężne M6: Gniazda z gwintem metrycznym M6 pozwalają na pewne dokręcenie mniejszych szyn miedzianych oraz wsporników bez ryzyka uszkodzenia korpusu.
• Wysoka odporność dielektryczna: Wykonany z poliestru wzmocnionego włóknem szklanym, co gwarantuje doskonałą izolację galwaniczną nawet w trudnych warunkach przemysłowych.
• Wytrzymałość termiczna i ogniowa: Materiał izolatora charakteryzuje się wysoką temperaturą pracy (do 130°C) oraz posiada właściwości samogasnące (klasa palności UL94 V-0).
• Standardowy czerwony kolor: Pozwala na estetyczne i zgodne z normami wykonanie prefabrykacji, ułatwiając identyfikację torów prądowych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: STS-25
• Wysokość (H): 25 mm
• Rozmiar gwintu: M6
• Materiał: Poliester wzmacniany włóknem szklanym (BMC)
• Kolor: Czerwony
• Napięcie znamionowe izolacji: 600 V / 1000 V
• Temperatura pracy: -40°C do +130°C
• Klasa palności: UL94 V-0

Zastosowanie produktu

• Budowa małych rozdzielnic nn oraz skrzynek sterowniczych.
• Izolowane mocowanie mniejszych szyn miedzianych (mostów zasilających).
• Tworzenie punktów wsporczych dla aparatury modułowej i listew zaciskowych.
• Zastosowanie w szafach automatyki, gdzie wymagana jest separacja elementów pod napięciem od obudowy.
• Projekty wymagające niskiego profilu zabudowy przy zachowaniu norm bezpieczeństwa.

Wskazówka montażowa: Przy montażu izolatora STS-25 należy dobrać odpowiednią długość śruby M6 tak, aby nie przekroczyła ona głębokości mosiężnego gniazda. Zbyt długa śruba może wywołać naprężenia wewnętrzne w korpusie izolatora, co mogłoby osłabić jego strukturę mechaniczną.
