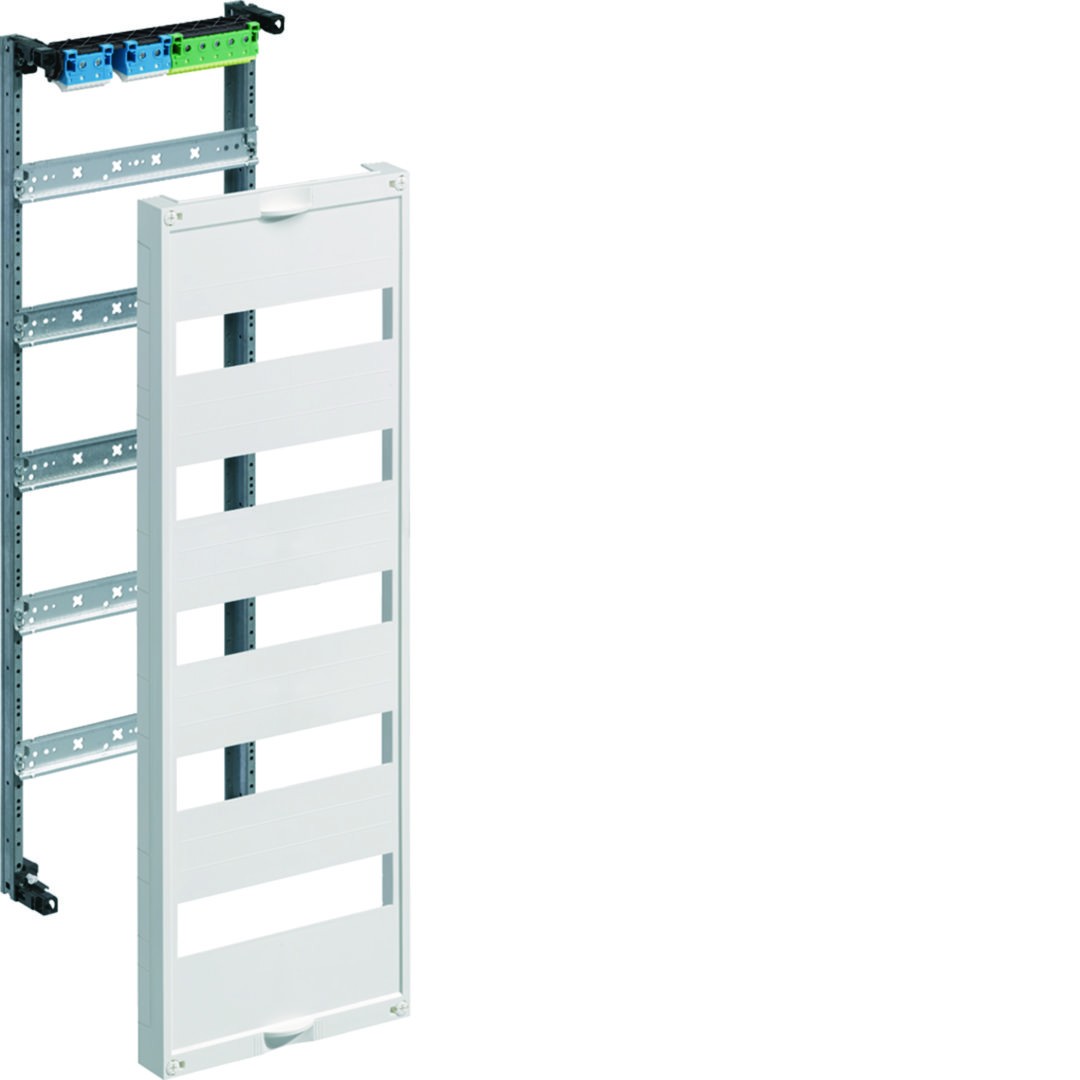

Podzespół do zabudowy aparatów modułowych – Hager Berker UW51V

Wymiary: 750x250 mm | System: QuickConnect (QC) | Seria: FWB

Podzespół Hager Berker UW51V to gotowy moduł montażowy przeznaczony do instalacji wewnątrz rozdzielnic stojących i wiszących serii FWB o wysokości 750 mm. Dzięki zastosowaniu technologii QuickConnect, element ten znacząco skraca czas prefabrykacji rozdzielnicy, zapewniając jednocześnie najwyższą sztywność konstrukcji i estetykę ułożenia aparatury.

Główne zalety podzespołu Hager Berker UW51V:

• System szybkiego montażu: Konstrukcja umożliwia błyskawiczne osadzenie podzespołu w obudowie rozdzielnicy bez konieczności używania skomplikowanych narzędzi.
• Optymalna pojemność: Zestaw zawiera szyny TH35 (szyny DIN), które pozwalają na przejrzyste rozmieszczenie wyłączników nadprądowych, różnicowoprądowych oraz innych aparatów modułowych.
• Zintegrowane osłony: Podzespół jest dostarczany z dopasowanymi maskownicami z tworzywa sztucznego, które zapewniają ochronę przed dotykiem bezpośrednim i nadają wnętrzu rozdzielnicy profesjonalny wygląd.
• Wysoka precyzja wykonania: Jako oryginalny produkt Hager Berker, podzespół gwarantuje idealne spasowanie z szynami nośnymi w obudowach serii FWB, co eliminuje drgania i luzy.
• Trwałość: Elementy nośne wykonane z ocynkowanej blachy stalowej charakteryzują się dużą nośnością, co pozwala na montaż nawet ciężkiej aparatury pomiarowej i sterowniczej.

Parametry Techniczne

• Producent: Hager Berker
• Kod produktu: UW51V
• Wysokość montażowa: 750 mm
• Szerokość montażowa: 250 mm (1 pole szerokości)
• Liczba szyn TH35: 5 rzędów
• Technologia połączeń: QuickConnect (QC)
• Zgodność: Rozdzielnice FWB i FW o wysokości 750 mm
• Klasa ochronności: II

Zastosowanie produktu

• Prefabrykacja rozdzielnic: Umożliwia przygotowanie wkładu z aparaturą w warsztacie i jego szybki montaż w osadzonej obudowie na budowie.
• Rozbudowa instalacji: Idealny element przy doposażaniu pustych pól w dużych szafach rozdzielczych serii FW.
• Systemy sterowania: Organizacja aparatury pomocniczej w automatyce budynkowej i przemysłowej.

Wskazówka montażowa: Podzespół UW51V został zaprojektowany tak, aby zapewnić maksymalną ilość miejsca na prowadzenie przewodów pod szynami oraz po bokach modułu. Dzięki temu, nawet przy pełnym obsadzeniu aparatami, zachowana jest odpowiednia cyrkulacja powietrza i przejrzystość okablowania.
