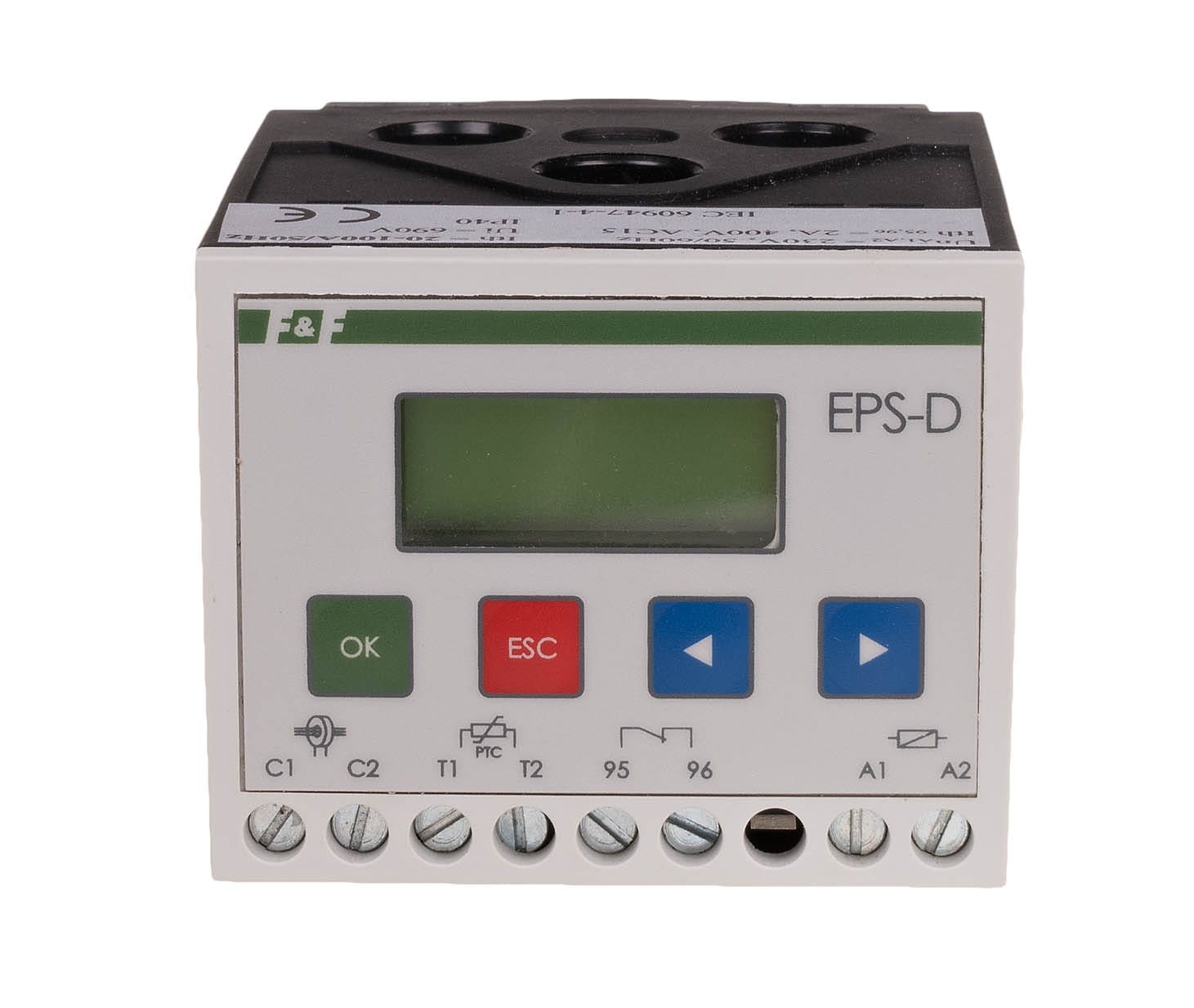

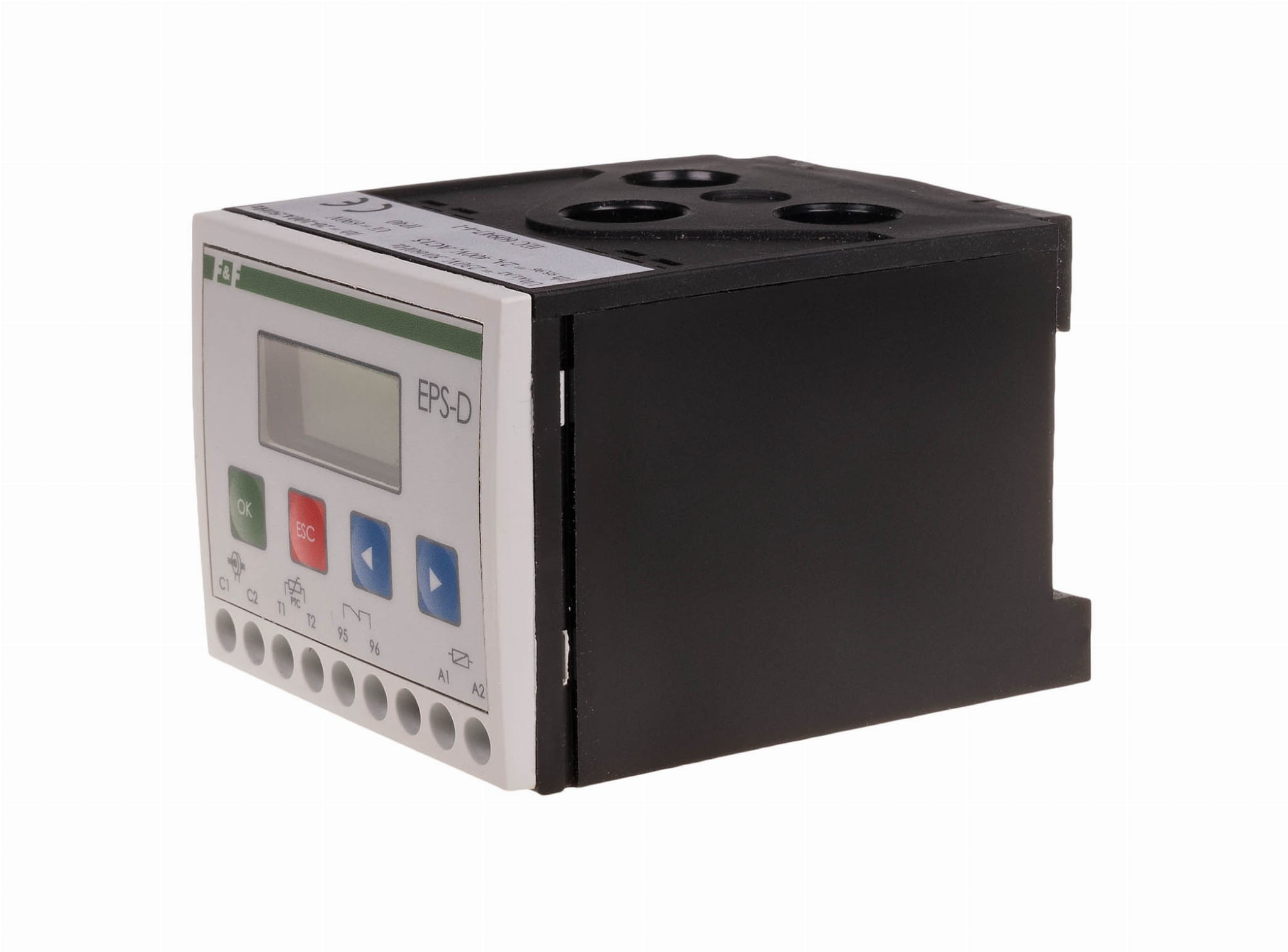

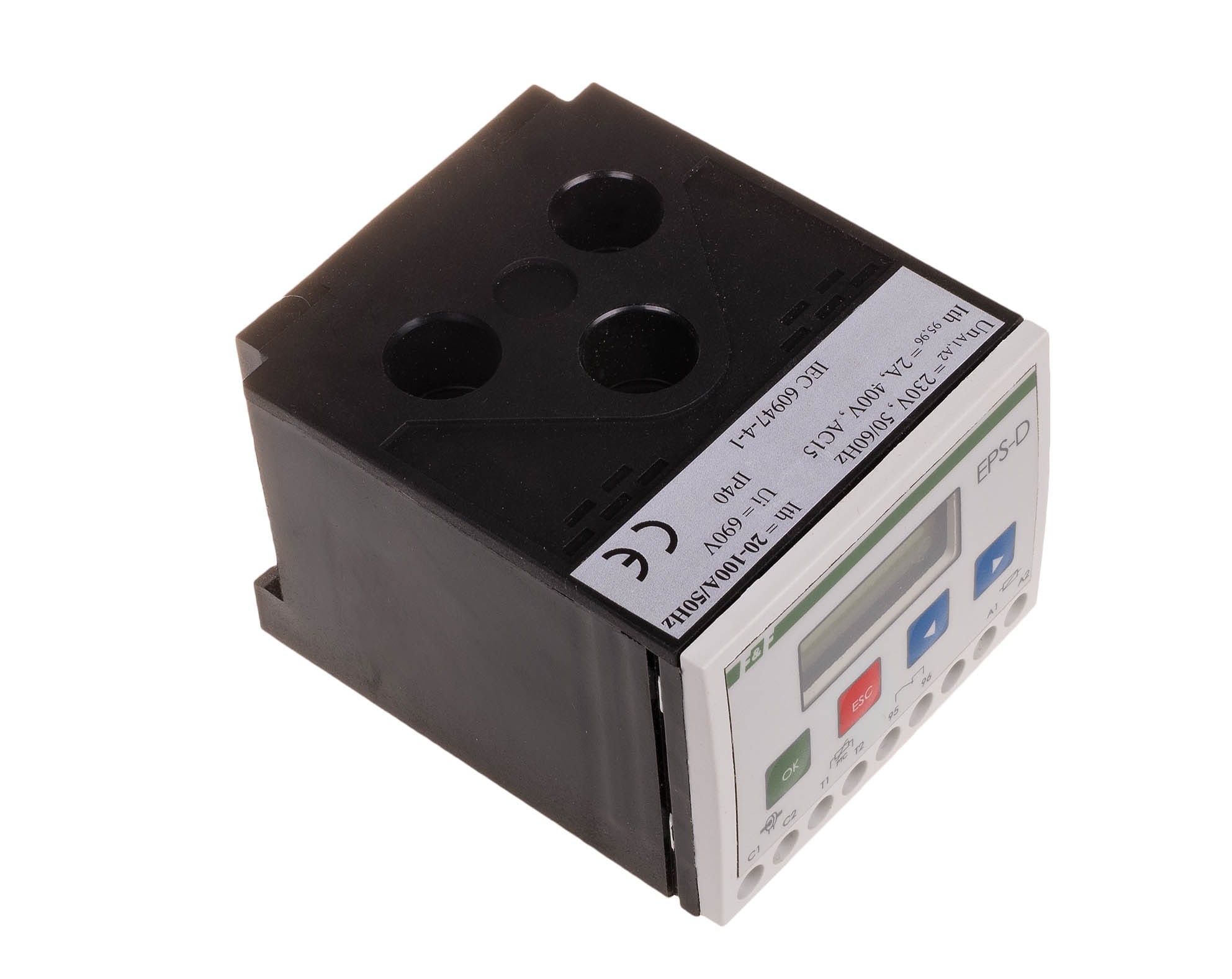

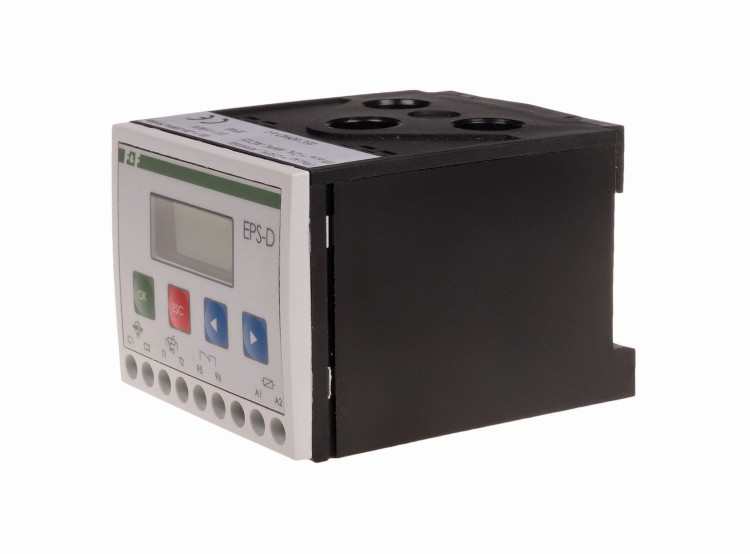

Elektroniczny przekaźnik silnikowy EPS-D 20 4-25A EPS-D-20A F&F

EPS-D-20A to zaawansowany mikroprocesorowy przekaźnik silnikowy firmy F&F, przeznaczony do kompleksowego zabezpieczania i kontroli elektrycznych silników trójfazowych. Zastępuje tradycyjne zabezpieczenia bimetaliczne, oferując szeroki wachlarz funkcji ochronnych, opartych na precyzyjnym pomiarze prądów w każdej z trzech faz.

Zastosowanie i Działanie

Przekaźnik EPS-D-20A jest idealny do ochrony silników w odpowiedzialnych i kosztownych aplikacjach przemysłowych, takich jak: pompy, hydrofory, windy, transportery, wentylatory i kompresory.

Działanie opiera się na ciągłej kontroli obciążenia silnika i porównywaniu jego stanu pracy z modelowymi charakterystykami w pamięci procesora. Pozwala to na szybkie i precyzyjne wykrycie nieprawidłowości i odłączenie zasilania.

Funkcje Zabezpieczające

Urządzenie realizuje wiele krytycznych funkcji ochronnych:

• Zabezpieczenie termiczne (przeciążenie silnika).
• Zabezpieczenie przed pracą jałową i suchobiegiem (zabezpieczenie podprądowe).
• Zabezpieczenie przed utykiem wirnika (zbyt długi czas rozruchu).
• Zabezpieczenie przed asymetrią obciążenia (powyżej 30% asymetrii prądowej).
• Zabezpieczenie przed zanikiem fazy (z opóźnieniem 4 s).
• Zabezpieczenie przed zmianą kolejności faz.
• Pamięć cieplna silnika (zachowanie informacji o stanie nagrzania po zaniku zasilania).

Parametry Techniczne EPS-D-20A

• Wykonanie: EPS-D-20A.
• Zakres nastawy prądu roboczego (In): 4÷25 A (nominalnie 0÷20 A).
• Zasilanie (obwód sterujący): 160÷242 V AC, 50/60 Hz.
• Element wykonawczy: Przekaźnik.
• Konfiguracja styku: 1 × NO (normalnie otwarty styk pomocniczy).
• Obciążenie styku: 2 A AC-15.
• Montaż: Na szynie TH-35 mm (DIN).
• Napięcie izolacji torów głównych: 690 V~.
• Przyłącze: Połączenie przepustowe (maks. średnica kabli Ø14 mm).
