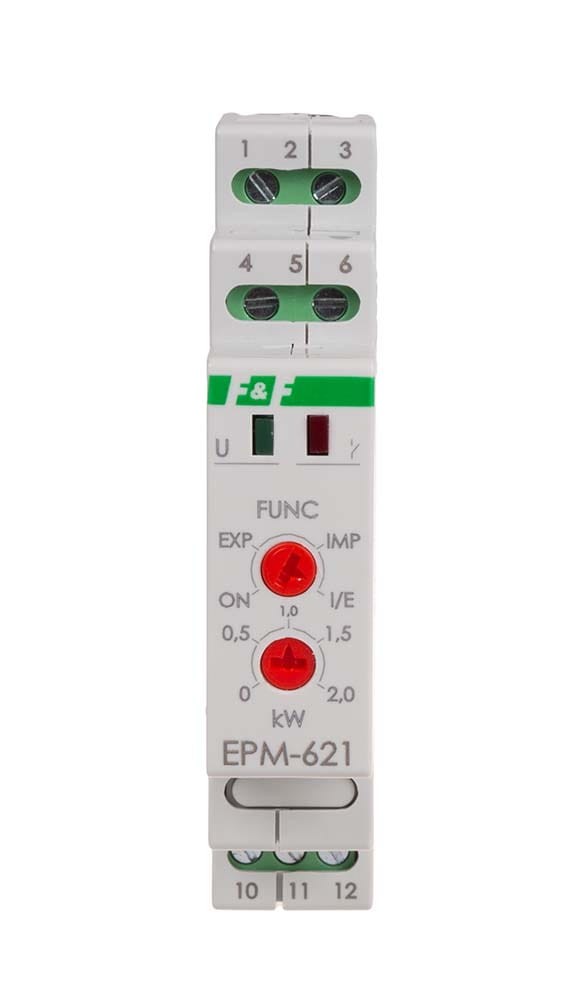

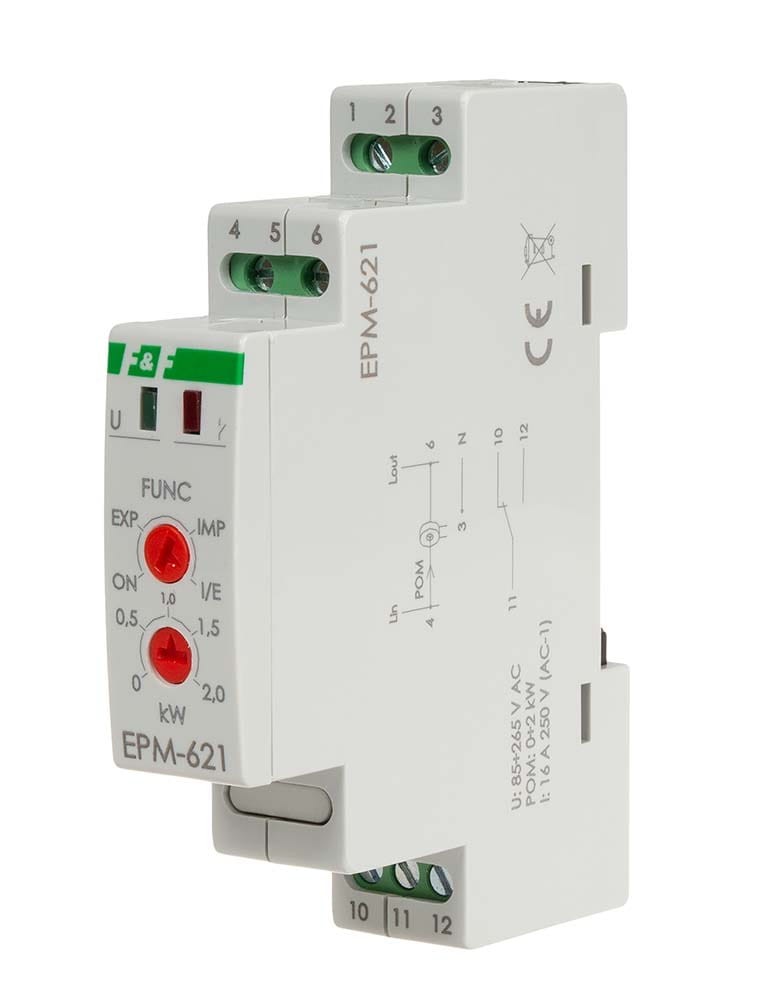

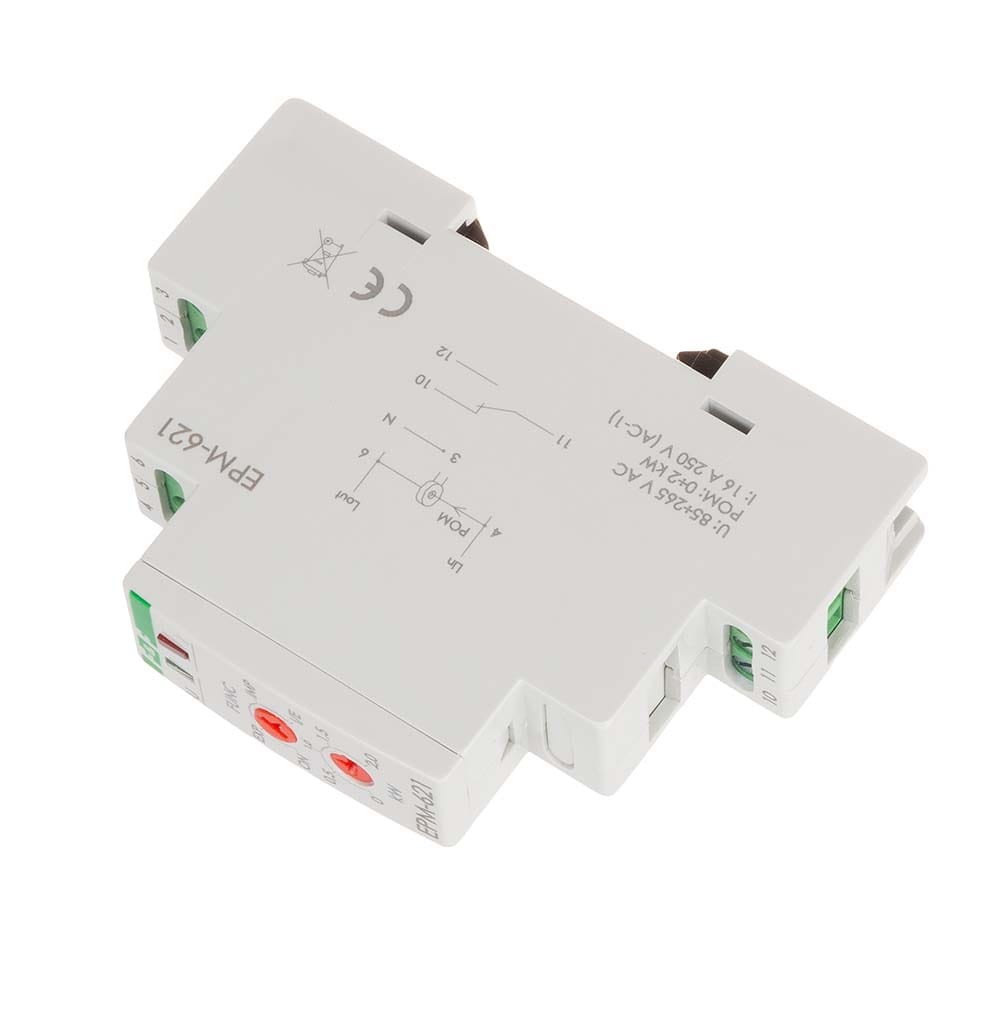

Elektroniczny Przekaźnik Mocy EPM-621 F&F

Dwukierunkowy Pomiar Mocy Pobranej i Oddanej do Sieci

EPM-621 to elektroniczny przekaźnik mocy (przekaźnik kierunku poboru energii) firmy F&F. Jest to dwukierunkowy miernik energii elektrycznej czynnej, przeznaczony do pracy w sieci jednofazowej. Jego główną funkcją jest sygnalizowanie przekroczenia zadanego poziomu mocy w zależności od kierunku przepływu energii. Urządzenie jest często wykorzystywane do monitorowania instalacji z mikro-generacją, np. małych instalacji fotowoltaicznych, aby kontrolować moc oddawaną do sieci.

Działanie i Tryby Pracy

Przekaźnik EPM-621 pozwala na nastawienie progu mocy i wyzwala styk przekaźnika wyjściowego (NO/NC), gdy nastawiony próg zostanie przekroczony. Posiada on 4 tryby pracy, wybierane za pomocą przełączników:

• IMP (Import): Kontrola mocy pobieranej z sieci (kierunek Źródło → Odbiór). Styk załącza się, gdy pobór mocy przekracza nastawiony próg.
• EXP (Export): Kontrola mocy oddawanej do sieci (kierunek Odbiór → Źródło). Styk załącza się, gdy moc oddawana przekracza nastawiony próg.
• I/E (Import/Export): Kontrola mocy niezależnie od kierunku przepływu. Styk załącza się, gdy wartość bezwzględna mocy przekracza nastawiony próg.
• ON: Tryb testowy, stałe załączenie przekaźnika wyjściowego.

Po przekroczeniu ustawionego progu mocy, styk wykonawczy zostaje zamknięty (NO staje się zwarte). Powrót mocy poniżej nastawionej wartości progowej (o wartość histerezy) powoduje automatyczne otwarcie styku.

Specyfikacja Techniczna EPM-621
