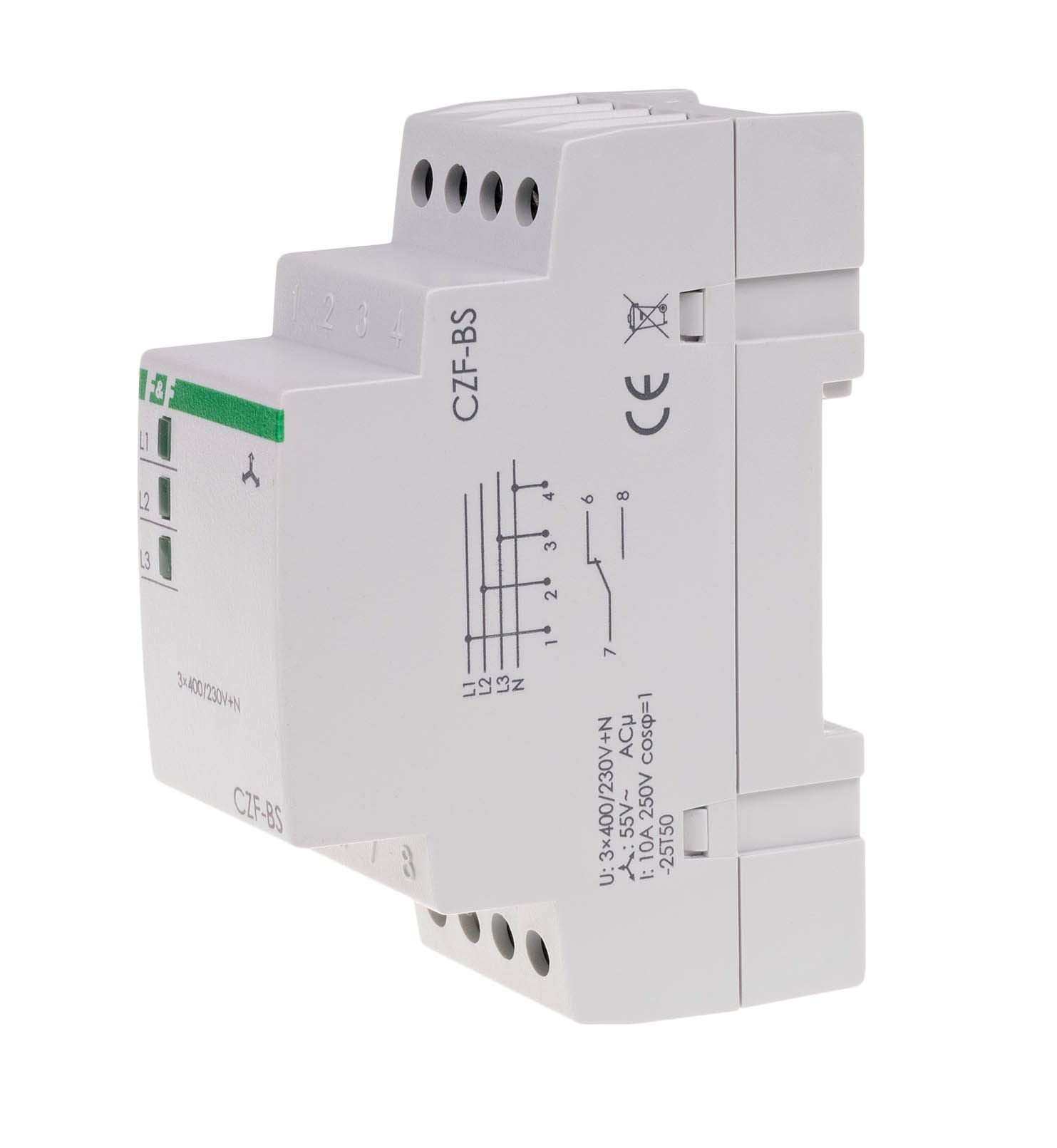

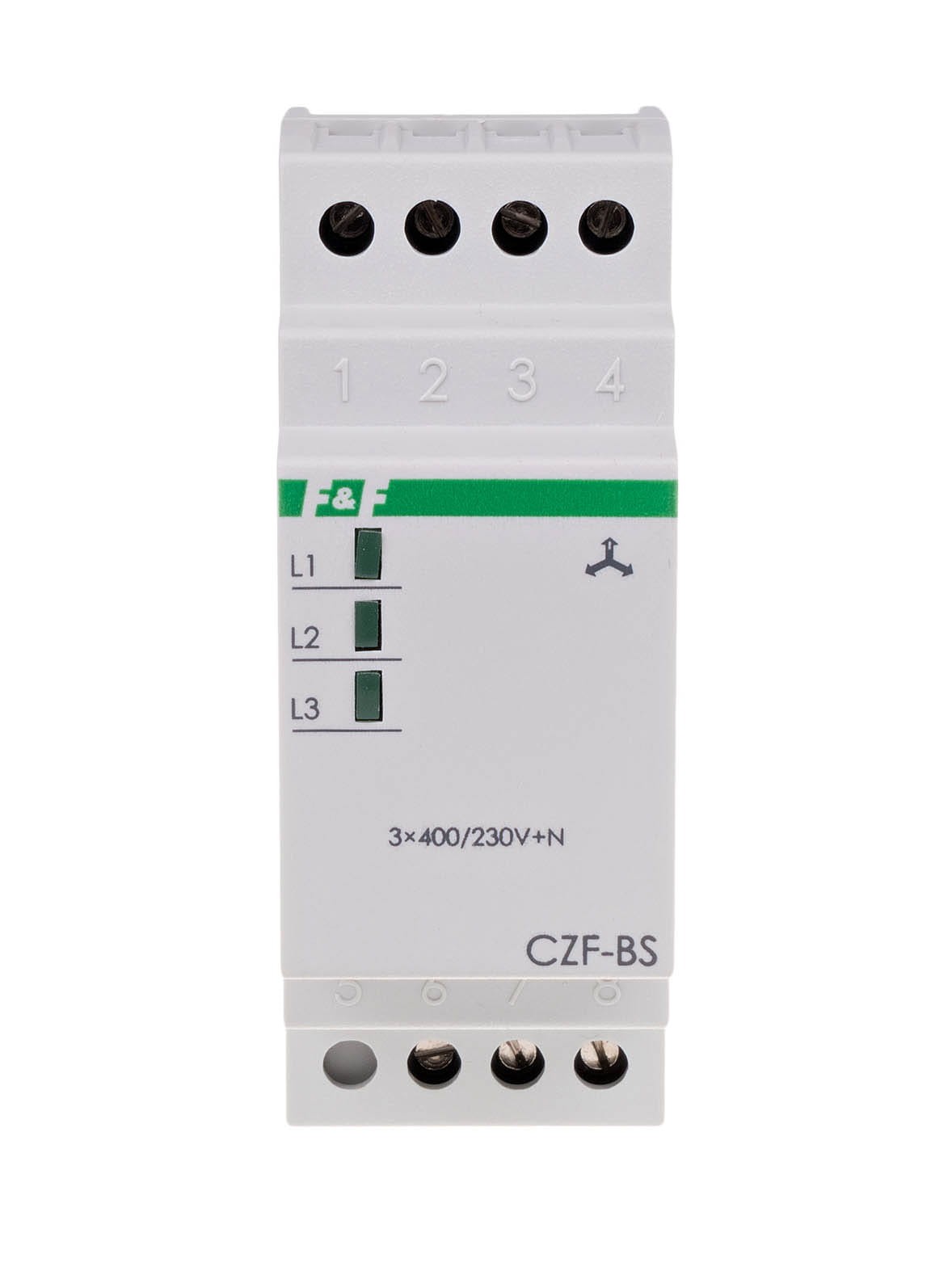

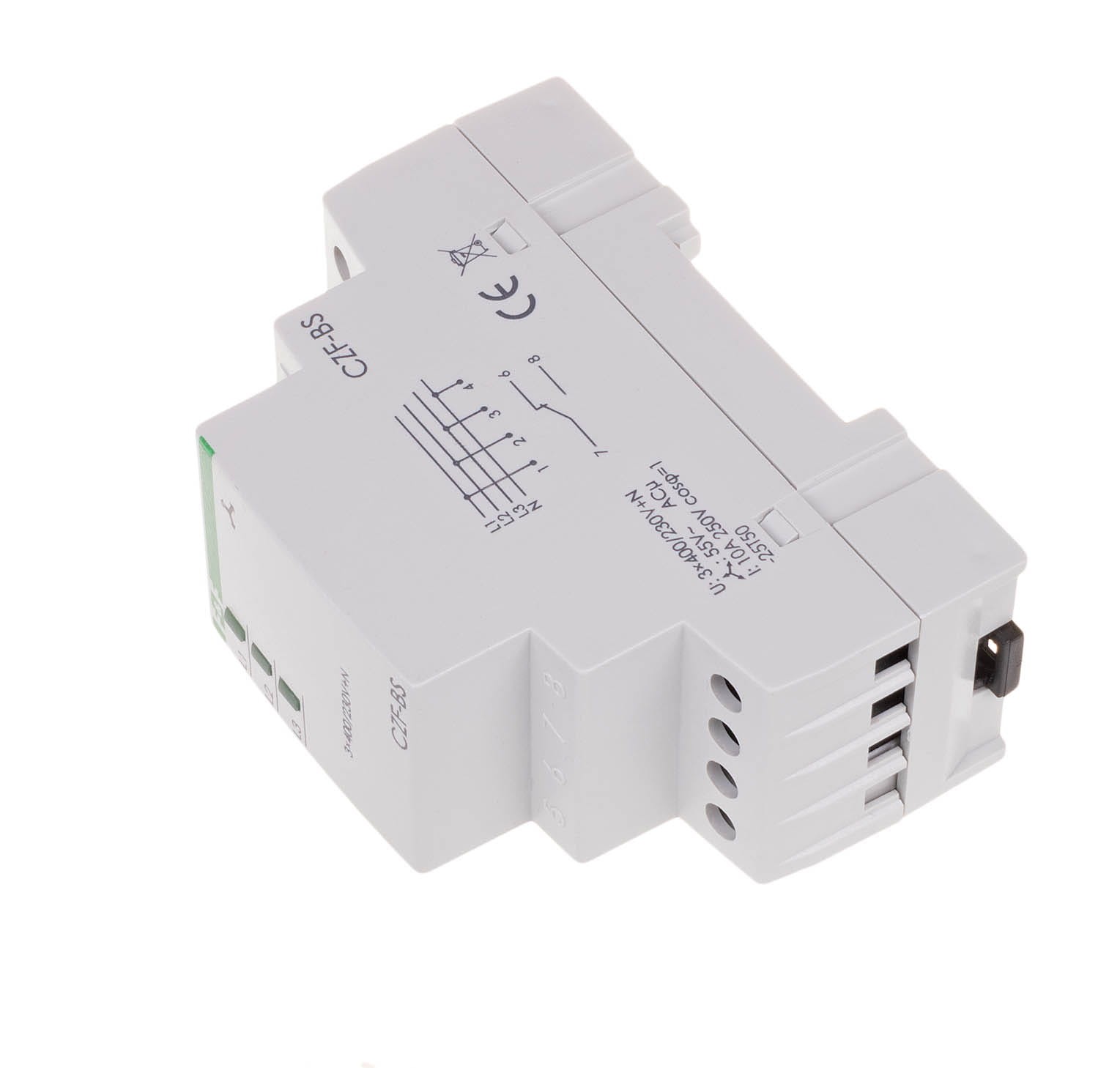

Czujnik Zaniku i Asymetrii Faz CZF-BS F&F

Przekaźnik Zabezpieczający Silniki Trójfazowe ze Stałym Progiem Asymetrii

CZF-BS to czujnik (przekaźnik) zaniku i asymetrii faz od firmy F&F, zaprojektowany do kompleksowego zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej (400 V + N). Jego głównym zadaniem jest automatyczne odłączenie zasilania silnika w przypadku wystąpienia niekorzystnych warunków, które mogłyby prowadzić do jego uszkodzenia.

Główne Funkcje Zabezpieczające

Urządzenie kontroluje dwa krytyczne parametry sieci trójfazowej:

1. Zanik Napięcia (Fazy): Wykrywa całkowity zanik napięcia w co najmniej jednej z faz (L1, L2 lub L3).
2. Asymetria Napięciowa (Niezrównoważenie Faz): Wykrywa nadmierną różnicę napięć między fazami.

W przypadku wykrycia którejkolwiek z tych anomalii, przekaźnik rozłącza styk, co uniemożliwia uruchomienie lub kontynuację pracy silnika.

Podstawowe Parametry Techniczne

Działanie i Sposób Reakcji

Cechą charakterystyczną modelu CZF-BS jest stały próg asymetrii napięciowej wynoszący 55 V~.

1. Wykrycie Nieprawidłowości: Jeśli wystąpi zanik fazy lub asymetria przekroczy próg 55 V~, czujnik odlicza czas 4 s.
2. Wyłączenie: Po upływie 4 sekund, jeśli anomalia nadal występuje, przekaźnik rozłącza styk (przejście ze stanu NO na NC lub odwrotnie, zazwyczaj rozłączenie obwodu sterowania cewki stycznika).
3. Ponowne Załączenie (Histereza): Automatyczne ponowne załączenie (powrót styku do stanu roboczego) następuje dopiero, gdy napięcia fazowe powrócą do normy i asymetria spadnie o wartość histerezy (tj. 5 V~) poniżej progu zadziałania.

Model ten nie kontroluje kolejności faz – jego głównym celem jest ochrona termiczna silnika przed uszkodzeniami wynikającymi z przeciążenia wywołanego przez brak jednej fazy lub duże niezrównoważenie napięć.
