Czujnik Zaniku i Asymetrii Faz CZF-BR F&F

Przekaźnik Kontroli Napięcia Trójfazowego z Regulowanym Progiem Asymetrii

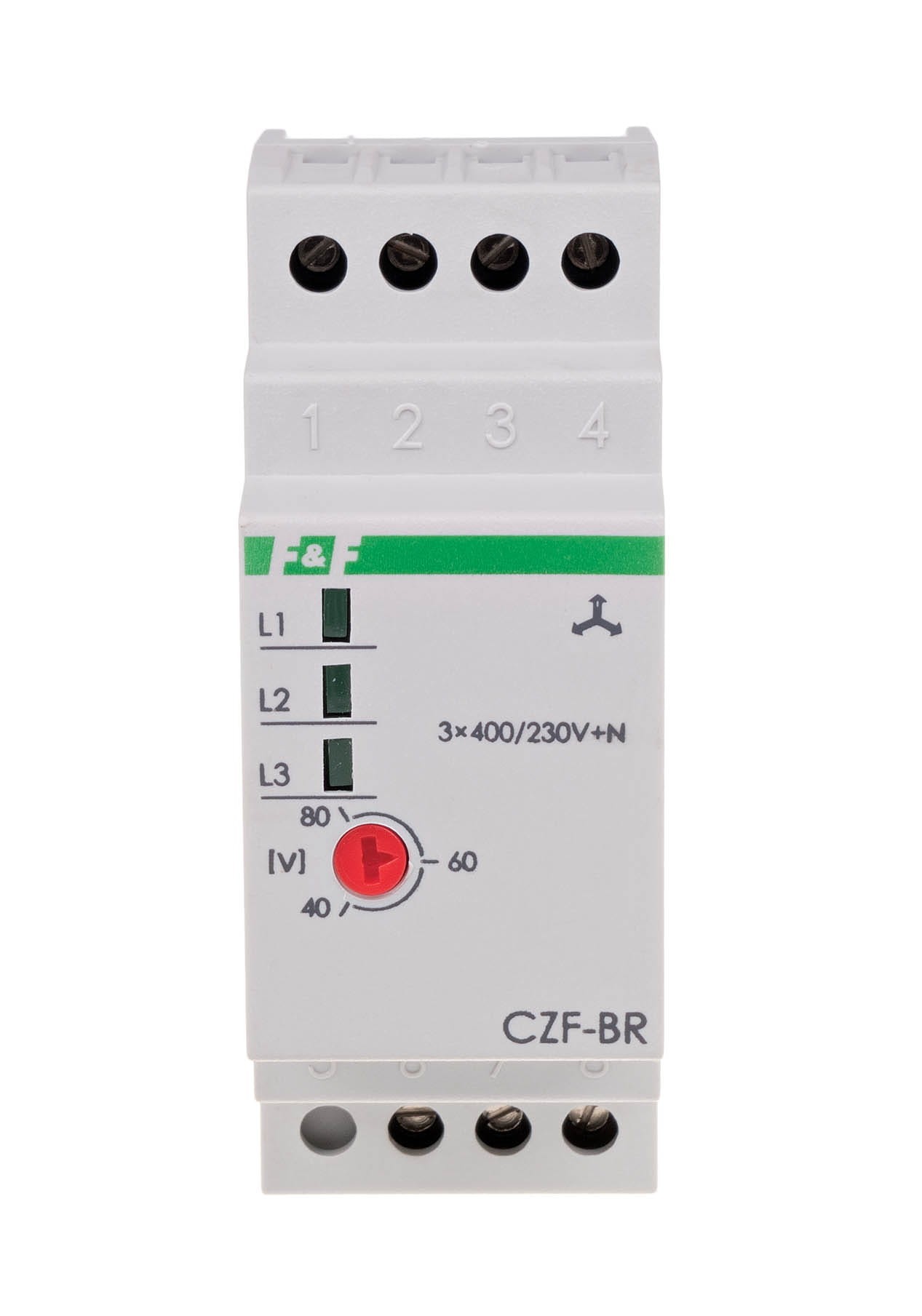

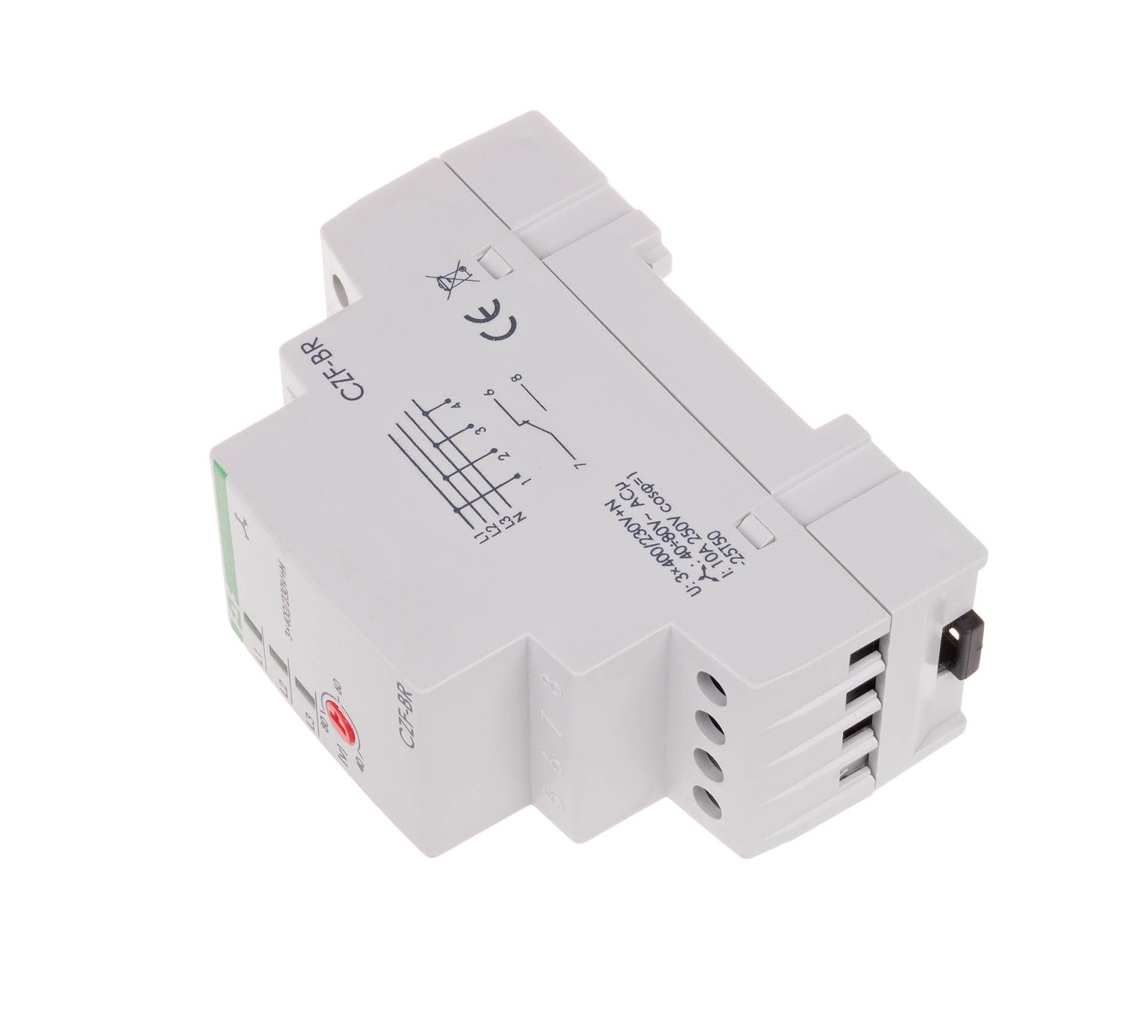

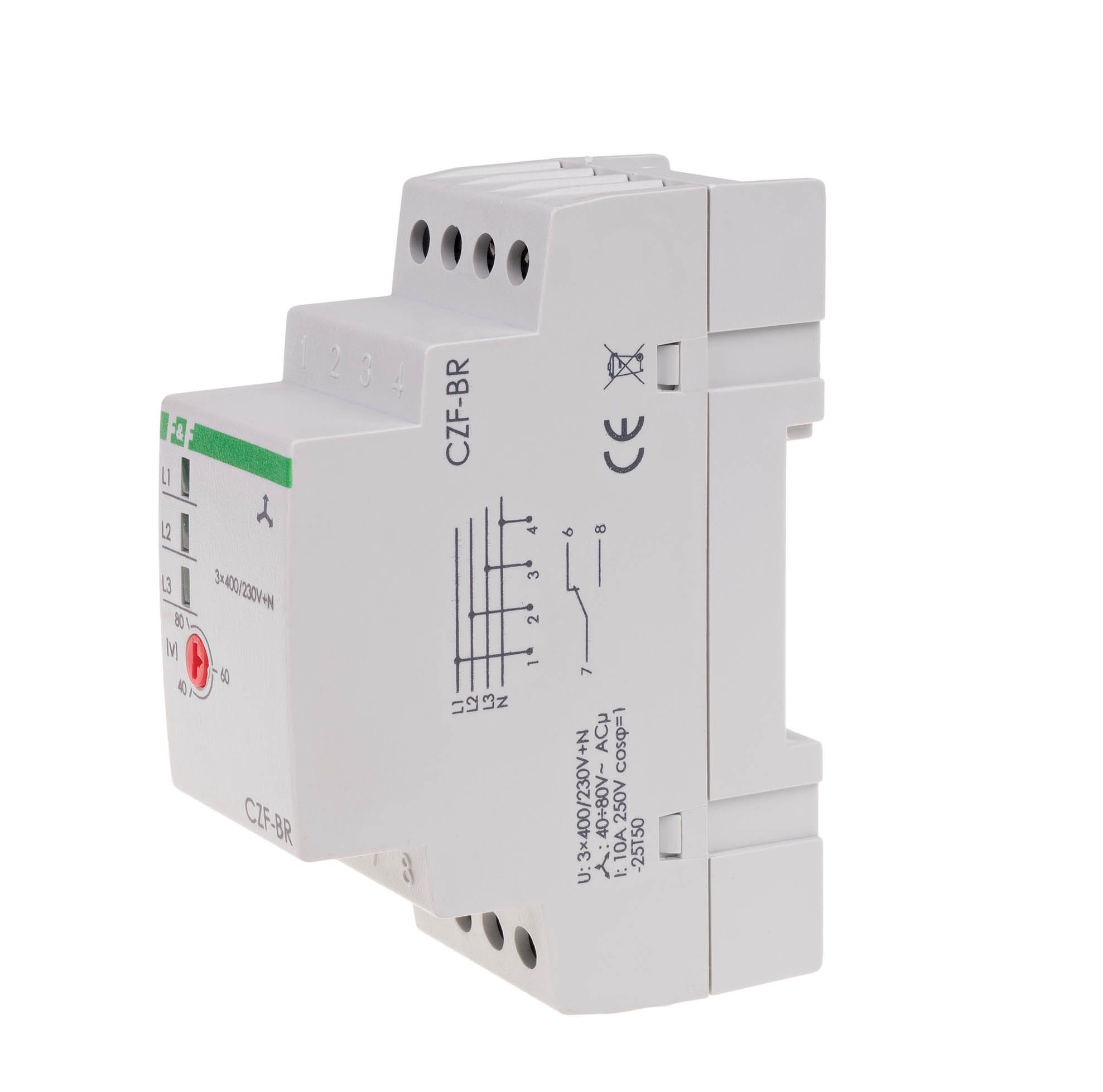

CZF-BR to modułowy czujnik zaniku i asymetrii faz (przekaźnik kontroli faz) firmy F&F, przeznaczony głównie do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Montowany jest na szynie DIN w rozdzielnicach. Jego głównym zadaniem jest odłączenie zasilania silnika w przypadku wystąpienia niebezpiecznych anomalii napięciowych, które mogłyby doprowadzić do uszkodzenia silnika.

Działanie i Funkcje Zabezpieczające

Czujnik CZF-BR monitoruje napięcia międzyfazowe i fazowe w sieci trójfazowej 3x400 V + N. Reaguje na dwa główne zagrożenia:

1. Zanik Napięcia (Zanik Fazy): Wyłącza silnik, gdy w co najmniej jednej fazie wystąpi całkowity zanik napięcia (np. w wyniku przepalenia bezpiecznika).
2. Asymetria Napięciowa (Między Fazami): Wyłącza silnik, gdy różnice napięć (asymetria) między fazami przekroczą ustawiony próg. Duża asymetria może prowadzić do przegrzania uzwojeń silnika.

W przypadku wykrycia nieprawidłowości, styk przekaźnika jest rozłączany, co uniemożliwia uruchomienie silnika lub odłącza już pracujący silnik (poprzez odłączenie zasilania stycznika sterującego silnikiem).

Kluczowe Parametry i Regulacja

• Regulowany Próg Asymetrii: Model CZF-BR posiada potencjometr, który umożliwia ustawienie progu asymetrii napięciowej, przy którym nastąpi zadziałanie. Typowy zakres regulacji to 40÷80 V~ (różnica napięć między fazami).
• Opóźnienie Wyłączenia: Posiada wbudowane opóźnienie wyłączenia (często stałe, np. 4 sekundy), które zapobiega przypadkowemu wyłączeniu silnika przy krótkotrwałych, chwilowych spadkach napięcia w sieci.
• Automatyczne Załączenie: Ponowne załączenie (przejście styku w stan załączenia) następuje automatycznie po ustaniu anomalii i powrocie napięć do wartości mieszczących się w tolerancji (powyżej progu asymetrii o wartość histerezy napięciowej, wynoszącej typowo 5 V~).
• Wskaźniki LED: Czujnik wyposażony jest w diody LED do wizualnej kontroli obecności zasilania w każdej z trzech faz (3 x zielona LED).
• Kontrola Kolejności Faz: UWAGA: Model CZF-BR NIE kontroluje kolejności faz. Do tej funkcji należy użyć modelu CKF.

Dane Techniczne Modelu CZF-BR
