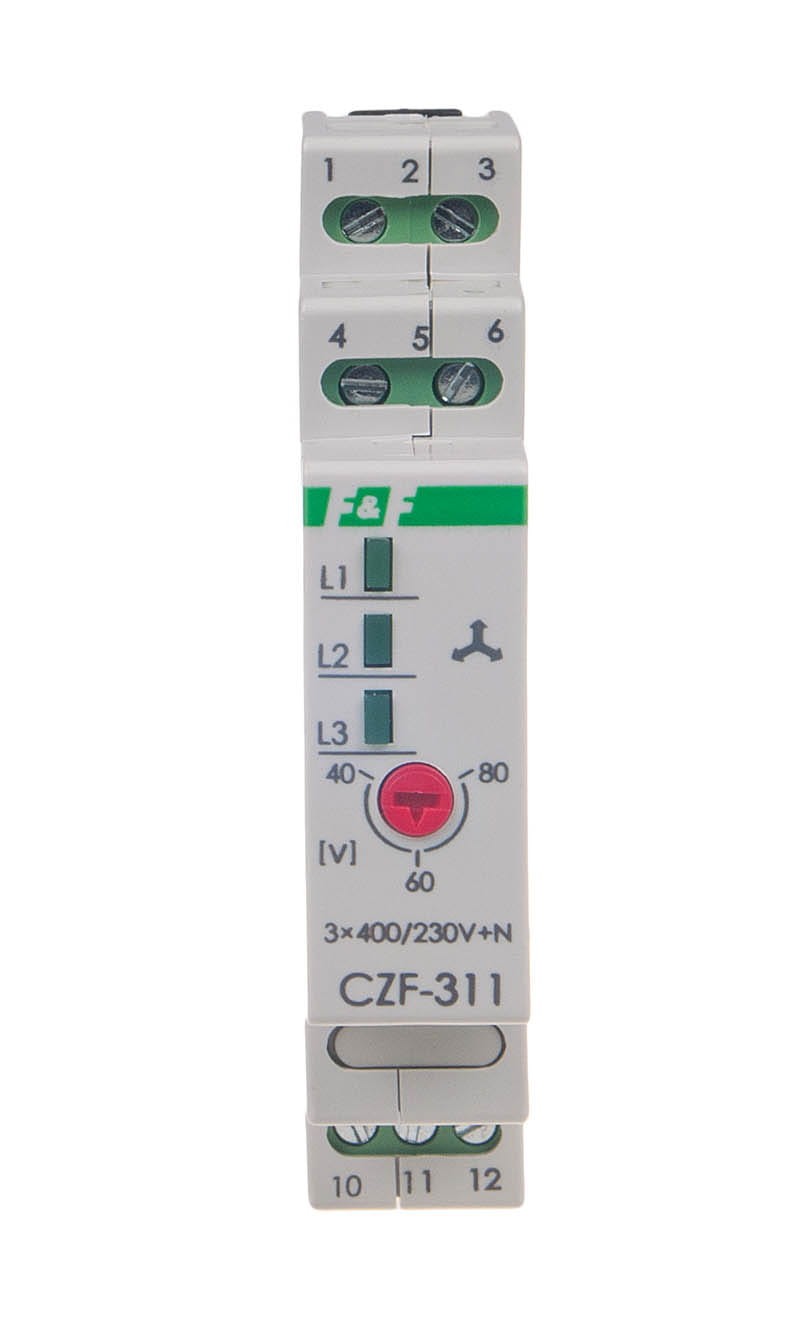

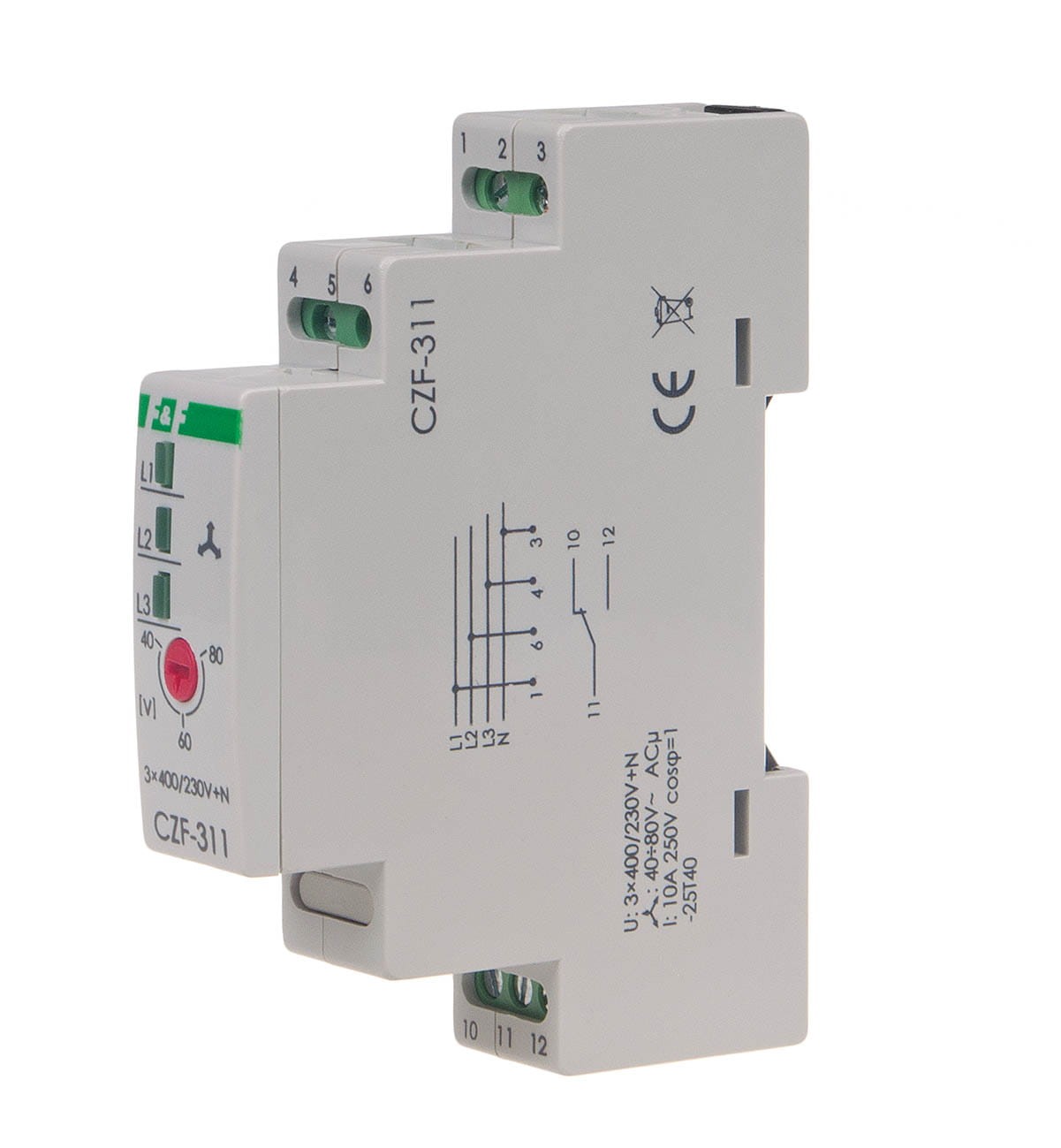

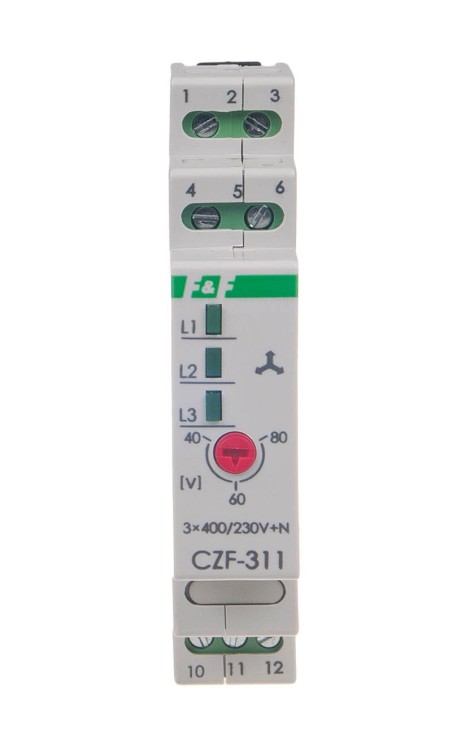

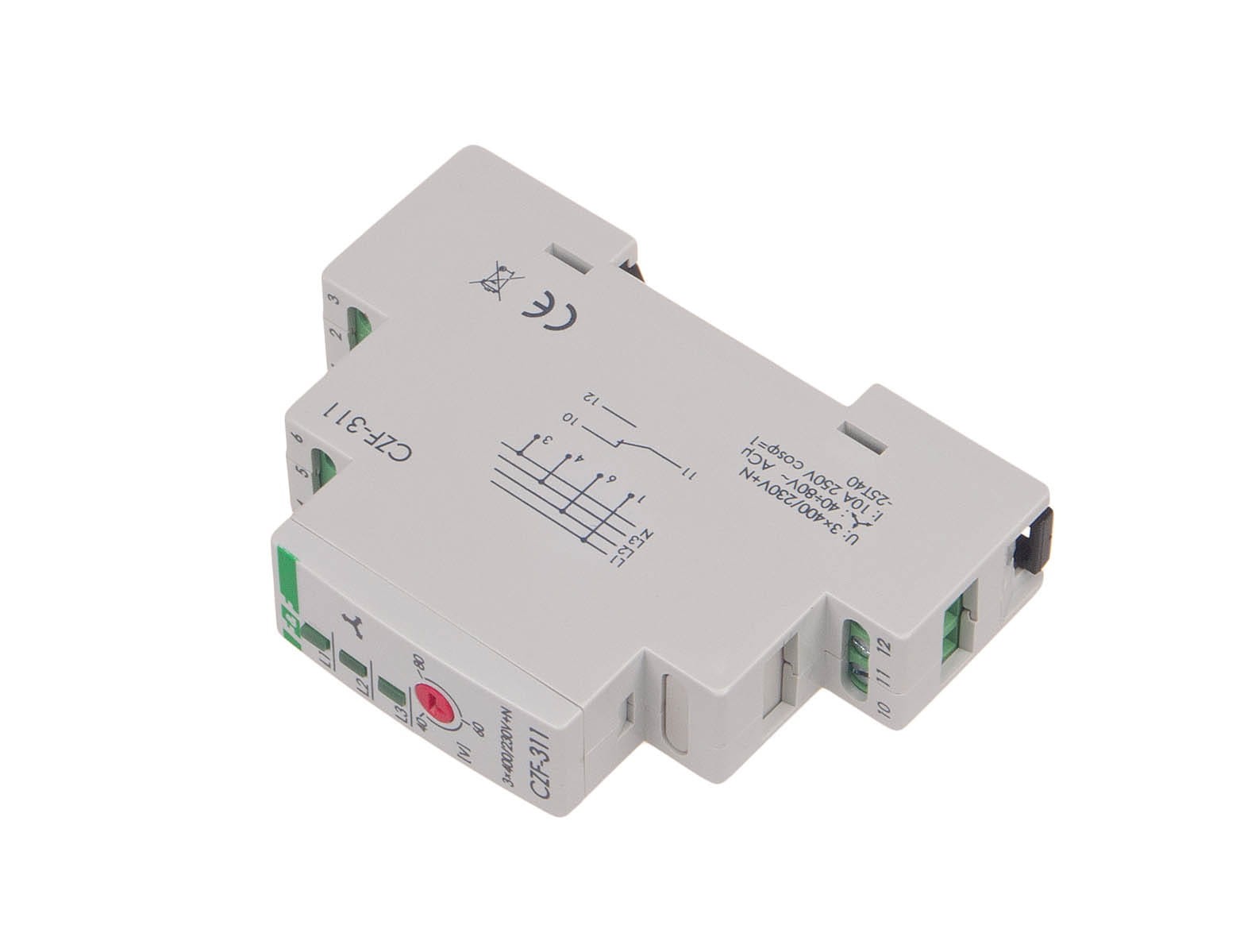

Czujnik Zaniku i Asymetrii Faz CZF-311 F&F

Z Regulowanym Progiem Asymetrii Napięciowej, Montaż DIN

CZF-311 to modułowy czujnik kontroli faz (przekaźnik kontroli faz) firmy F&F, zaprojektowany do zabezpieczenia silników elektrycznych zasilanych z sieci trójfazowej (3x400 V + N) przed uszkodzeniem spowodowanym nieprawidłowymi parametrami napięcia.

Główne Funkcje Zabezpieczające

Czujnik CZF-311 monitoruje sieć trójfazową pod kątem dwóch kluczowych nieprawidłowości:

1. Zanik Napięcia: Wykrywa zanik napięcia w co najmniej jednej dowolnej fazie.
2. Asymetria Napięciowa: Wykrywa asymetrię napięć między fazami, która przekracza ustawiony próg.

W przypadku wystąpienia jednej z tych anomalii, czujnik natychmiast rozłącza styk przekaźnika, co uniemożliwia uruchomienie lub prowadzi do wyłączenia pracującego silnika.

Kluczowe Parametry i Właściwości

• Regulowany Próg Asymetrii: Jedną z głównych cech CZF-311 jest możliwość regulacji progu asymetrii napięciowej zadziałania w zakresie 40 ÷ 80 V. Pozwala to na precyzyjne dostosowanie czułości zabezpieczenia do wymagań konkretnej instalacji.
• Opóźnienie Wyłączenia: Wyłączenie silnika następuje z opóźnieniem 4 s. Takie opóźnienie zapobiega przypadkowemu odłączeniu maszyny z powodu chwilowych, krótkotrwałych spadków napięcia.
• Histereza Napięciowa: Ponowne załączenie następuje automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (histereza), co stabilizuje pracę urządzenia przy wahaniach napięcia.
• Napięcie Zasilania: 3 × 400 V + N (sieć trójfazowa).
• Element Wykonawczy: Przekaźnik ze stykiem przełącznym 1 × NO/NC (Normalnie Otwarty/Normalnie Zamknięty).
• Maksymalny Prąd Obciążenia Styku: 10 A.
• Montaż: Moduł na szynę DIN 35 mm (1 moduł - 18 mm szerokości).
• Kontrola Kolejności Faz: NIE (CZF-311 nie kontroluje kolejności faz - do tego przeznaczone są inne modele, np. CKF).
