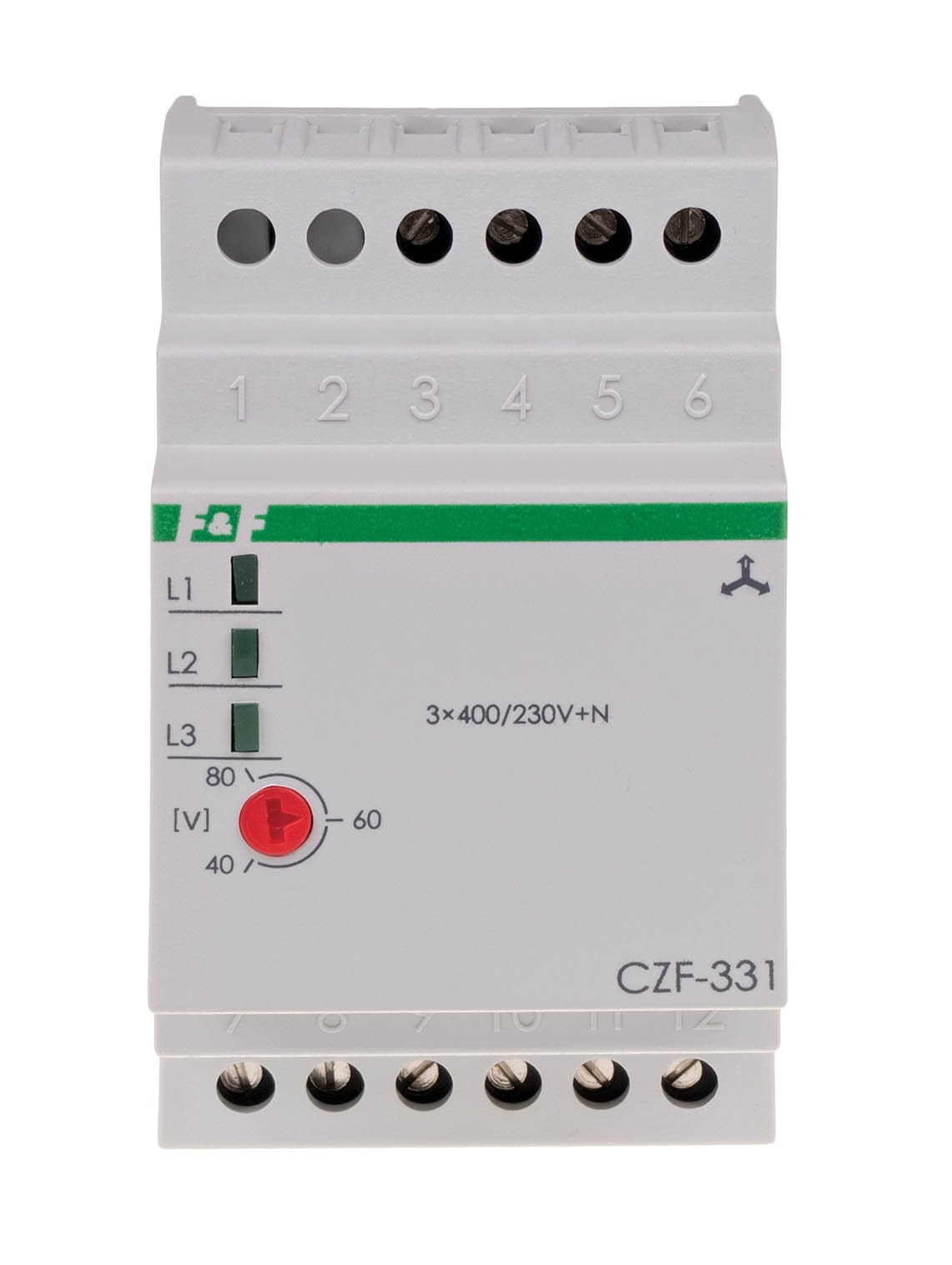

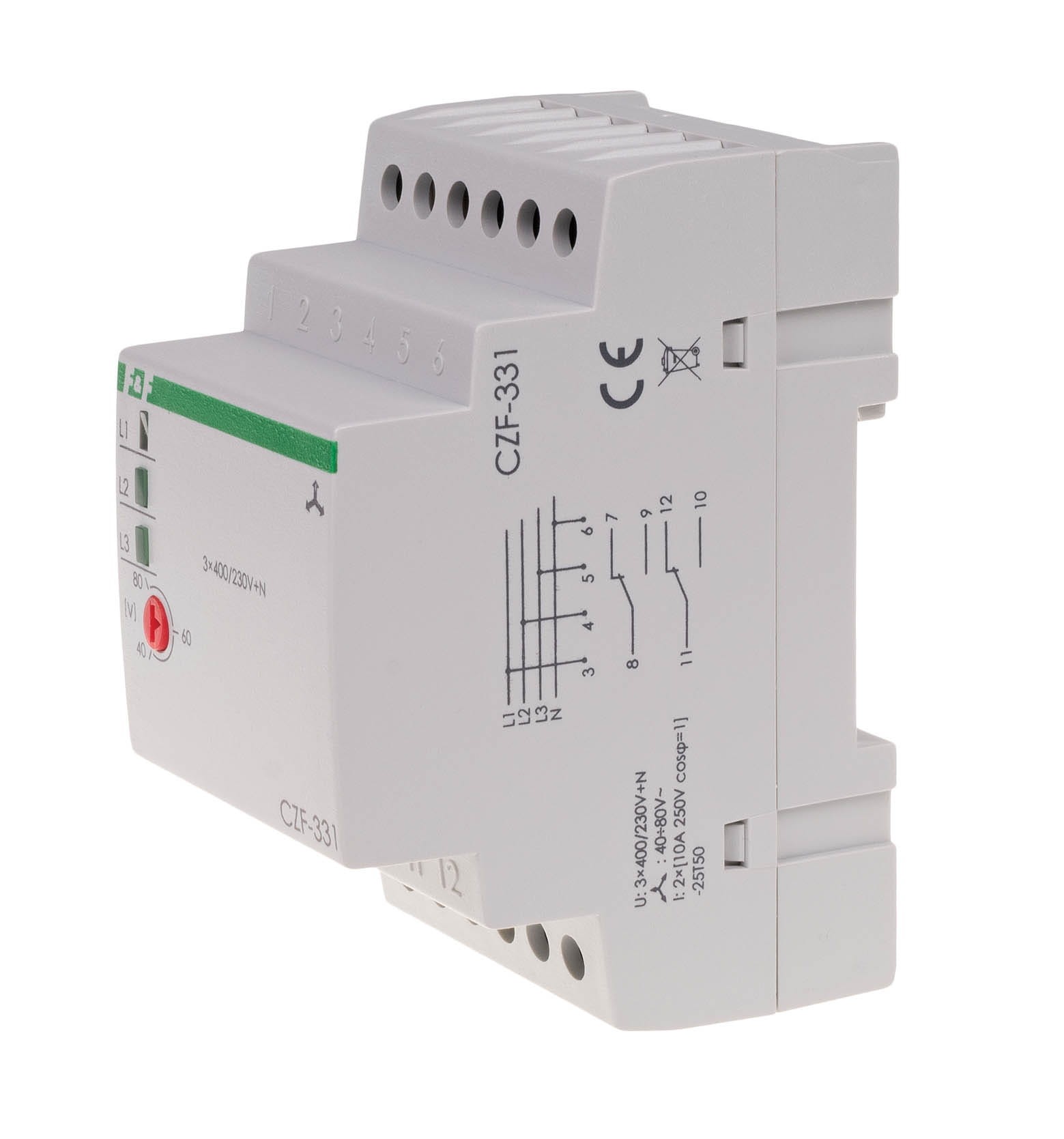

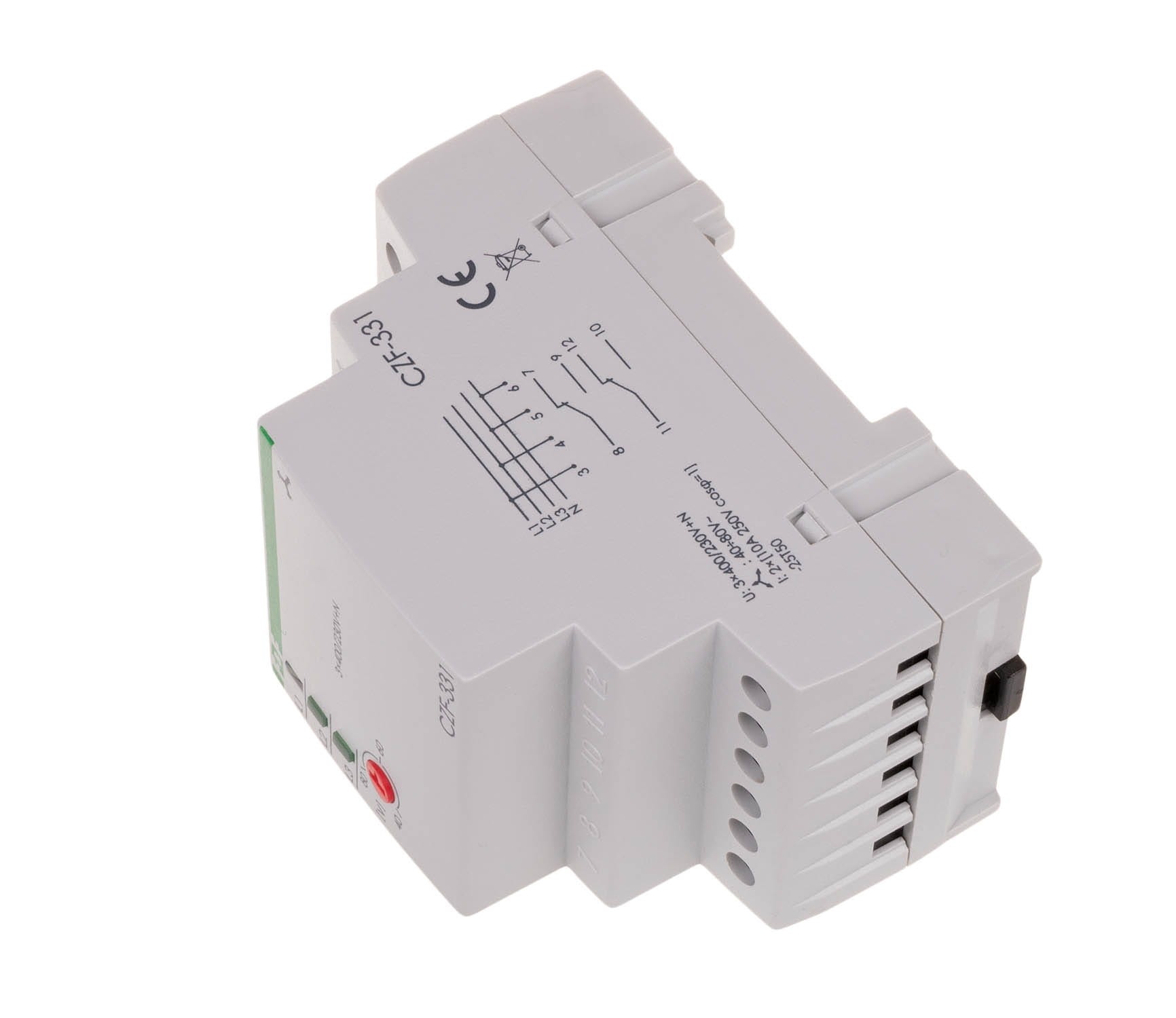

Czujnik Zaniku i Asymetrii Faz CZF-331 F&F

Przekaźnik Kontrolny z Dwoma Stykami Przełącznymi (2 x NO/NC)

CZF-331 to czujnik zaniku i asymetrii faz firmy F&F, przeznaczony do zabezpieczenia silników elektrycznych zasilanych z sieci trójfazowej (3 x 400 V + N). Jego głównym zadaniem jest ochrona silnika przed uszkodzeniem w wyniku zaniku napięcia w co najmniej jednej fazie lub wystąpienia zbyt dużej asymetrii napięć między fazami.

Czujnik ten jest montowany na szynie DIN 35 mm i zajmuje szerokość 3 modułów.

Kluczowe Funkcje i Działanie

• Kontrola Zaniku Fazy: Wykrywa całkowity zanik napięcia w którejkolwiek z trzech faz.
• Kontrola Asymetrii Faz: Wykrywa niebezpieczną nierównomierność (asymetrię) napięć między fazami.
• Regulowana Asymetria: Próg asymetrii napięciowej zadziałania jest regulowany w zakresie 40 do 80 V.
• Opóźnienie Wyłączenia: Posiada stałe opóźnienie wyłączenia wynoszące 4 sekundy, co zapobiega przypadkowemu wyłączeniu silnika przy chwilowych spadkach napięcia lub krótkotrwałych zanikach.
• Histereza: Powrót do pracy następuje, gdy napięcie wzrośnie o wartość histerezy napięciowej (5 V) powyżej napięcia zadziałania.
• Dwa Styki Przełączne (2 x NO/NC): Zastosowanie dwóch separowanych styków przełącznych umożliwia jednoczesne sterowanie dwoma niezależnymi obwodami. Najczęściej jeden styk używany jest do wyłączenia stycznika silnika, a drugi do sygnalizacji (np. wizualnej lub dźwiękowej) zadziałania zabezpieczenia.
• Kontrola Zasilania: Stan zasilania i pracy czujnika jest sygnalizowany za pomocą 3 diod LED zielonych.
• Brak Kontroli Kolejności Faz: Warto zaznaczyć, że model CZF-331 nie kontroluje kolejności faz – do tego celu przeznaczone są inne czujniki (np. CKF F&F).

Dane Techniczne CZF-331
