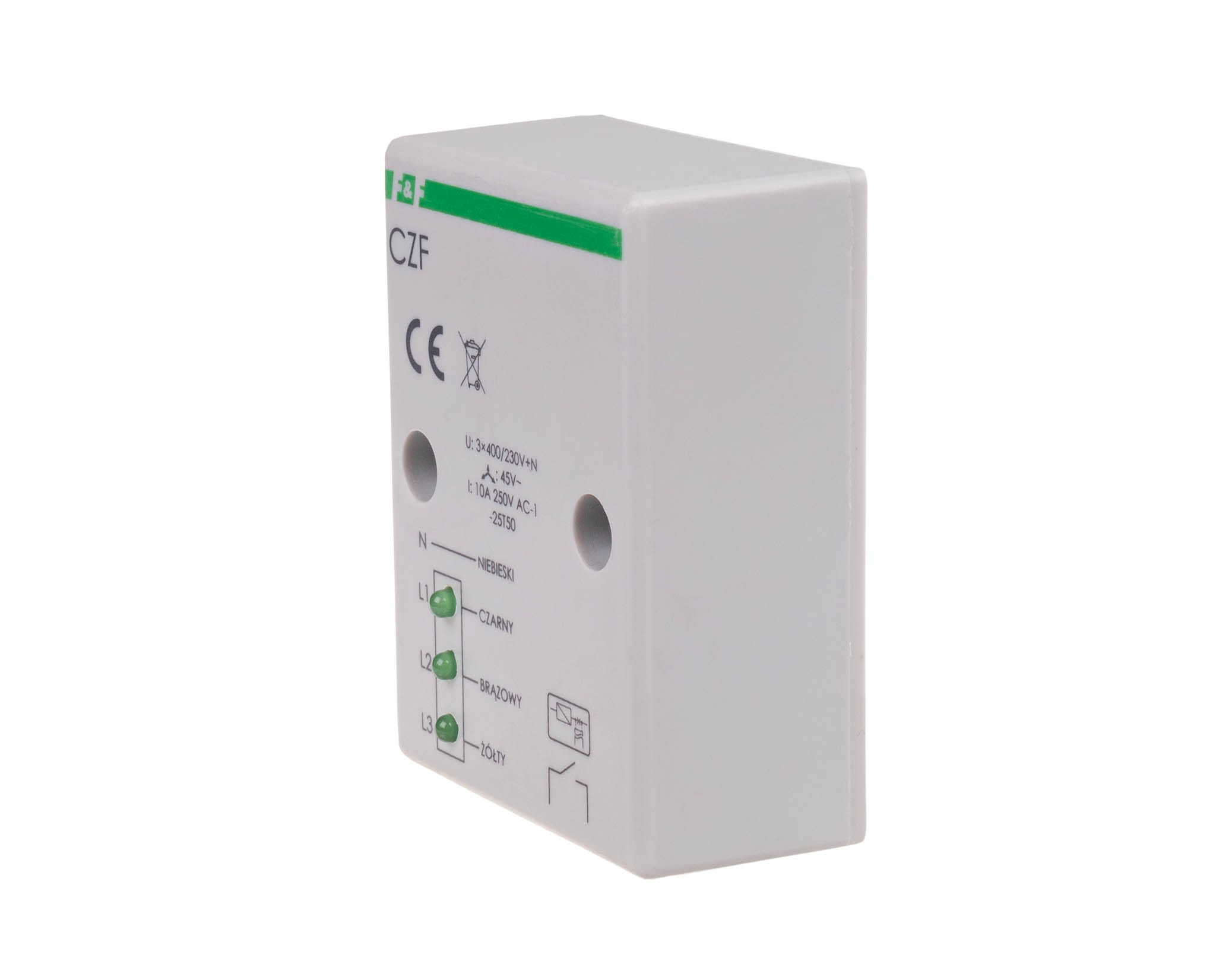

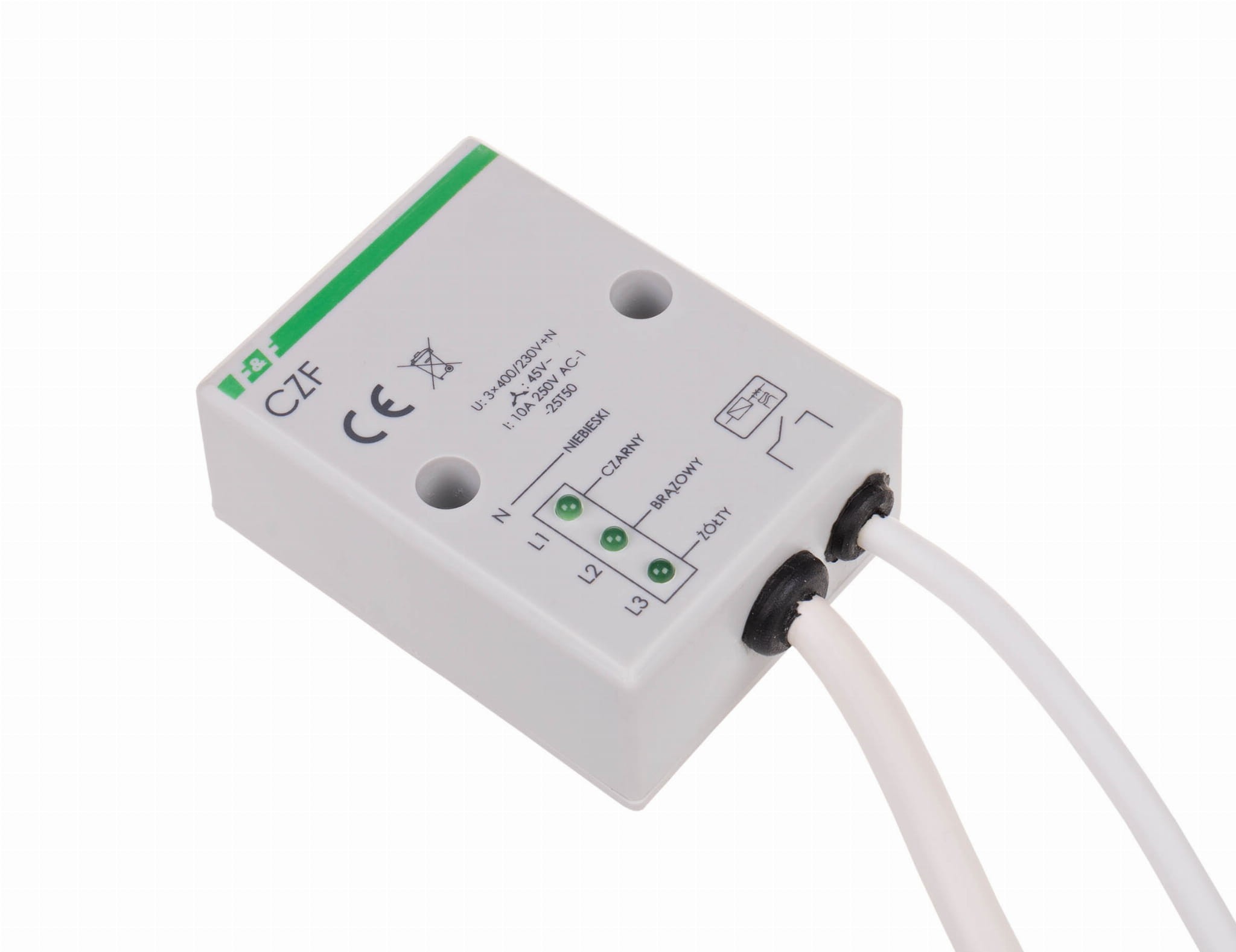

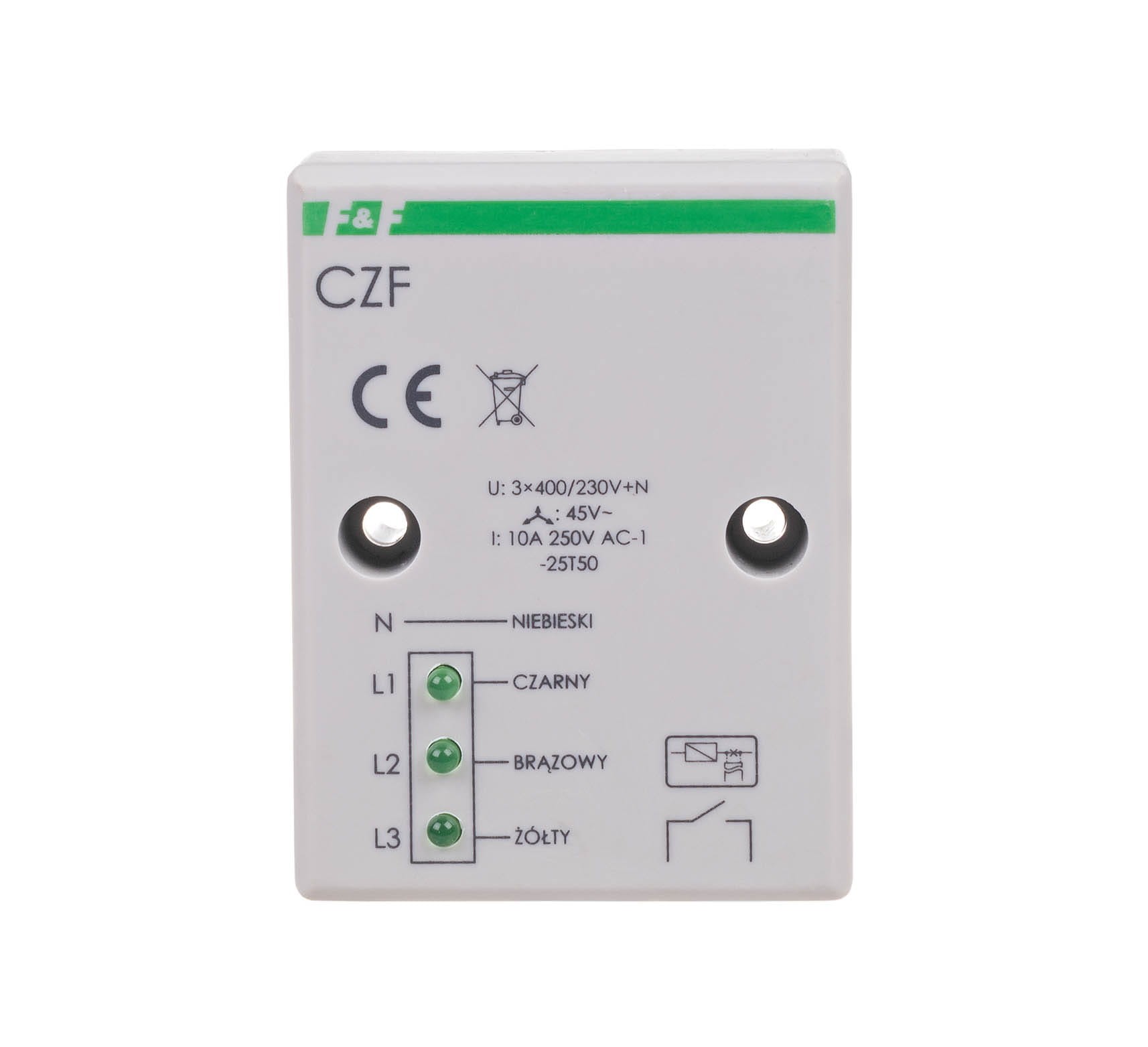

Czujnik Zaniku i Asymetrii Faz F&F CZF (Montaż Natablicowy)

Czujnik CZF firmy F&F to przekaźnik kontroli faz przeznaczony do zabezpieczania odbiorników trójfazowych, głównie silników elektrycznych, przed uszkodzeniem spowodowanym nieprawidłowymi parametrami sieci zasilającej.

Model CZF w wersji "montaż natablicowy" (zwykle oznacza to montaż na panelu/płycie za pomocą wkrętów, w przeciwieństwie do popularniejszego montażu na szynie DIN w rozdzielnicy, choć w przypadku niektórych modeli CZF F&F występuje również modułowy montaż na szynie DIN TH-35).

Główne Zastosowanie

Głównym zadaniem czujnika CZF jest ochrona urządzeń zasilanych z sieci trójfazowej (3×400 V + N) w przypadkach wystąpienia dwóch kluczowych zagrożeń:

1. Zanik napięcia w co najmniej jednej fazie (tzw. "jednofazowanie").
2. Asymetria napięć między fazami (zbyt duża różnica napięć fazowych).

Wystąpienie jednej z tych anomalii grozi zniszczeniem silnika, dlatego czujnik automatycznie rozłącza obwód sterujący (np. cewkę stycznika) z opóźnieniem czasowym, aby zapobiec uszkodzeniu maszyny.

Podstawowe Dane Techniczne (Model CZF, w zależności od wariantu np. CZF-310)

Działanie

W przypadku zaniku jednej fazy lub przekroczenia stałego progu asymetrii napięć (np. 55 V~), czujnik odłącza obwód sterowania silnika (przełącza styk przekaźnika). Odłączenie następuje z opóźnieniem (zazwyczaj 4 sekundy), co zapobiega niepotrzebnym wyłączeniom przy chwilowych spadkach napięcia.

Ponowne załączenie (powrót styku do stanu załączonego) następuje automatycznie, gdy napięcia fazowe ustabilizują się i różnica spadnie poniżej progu zadziałania o wartość histerezy napięciowej (zazwyczaj 5 V~).
