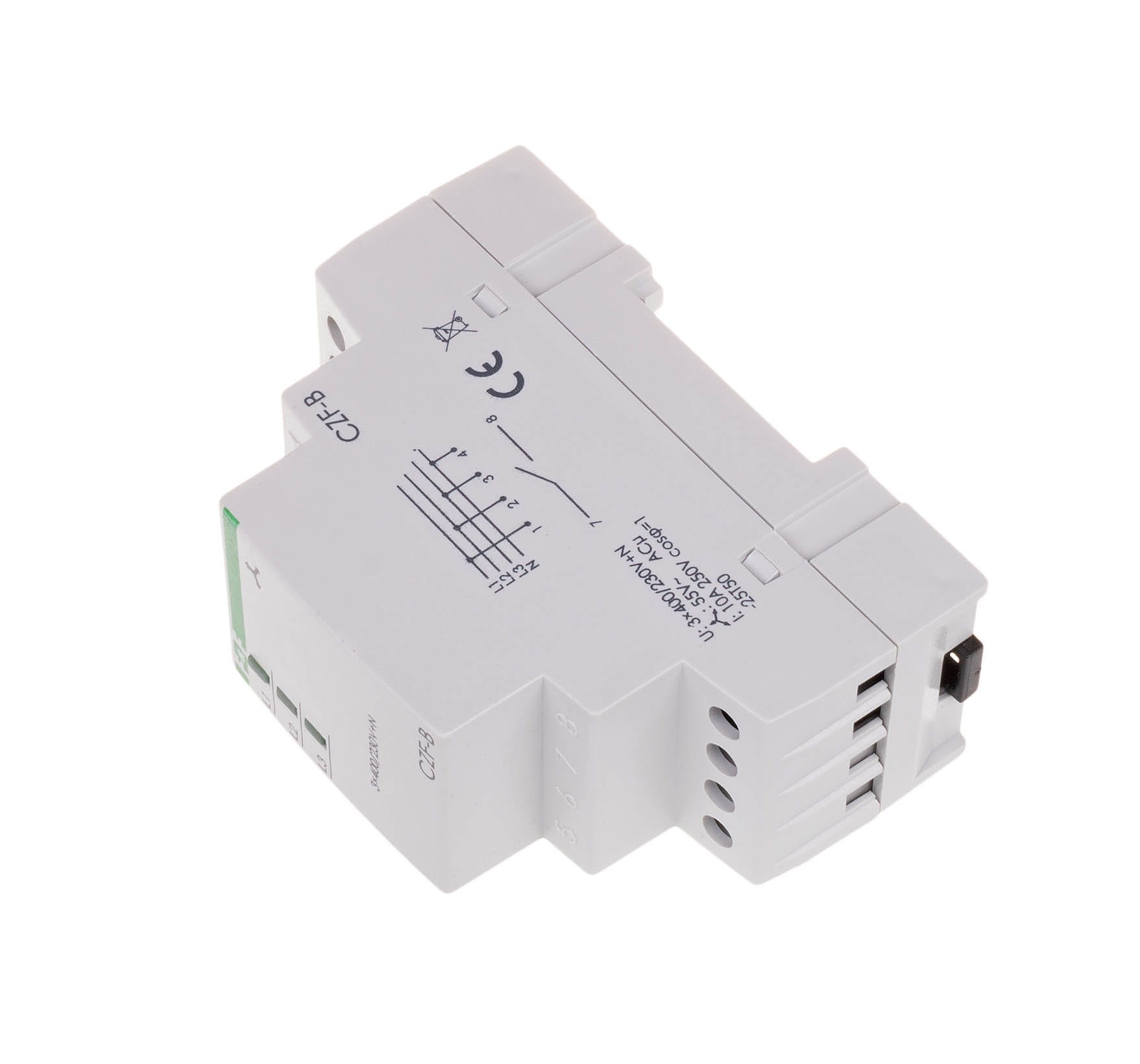

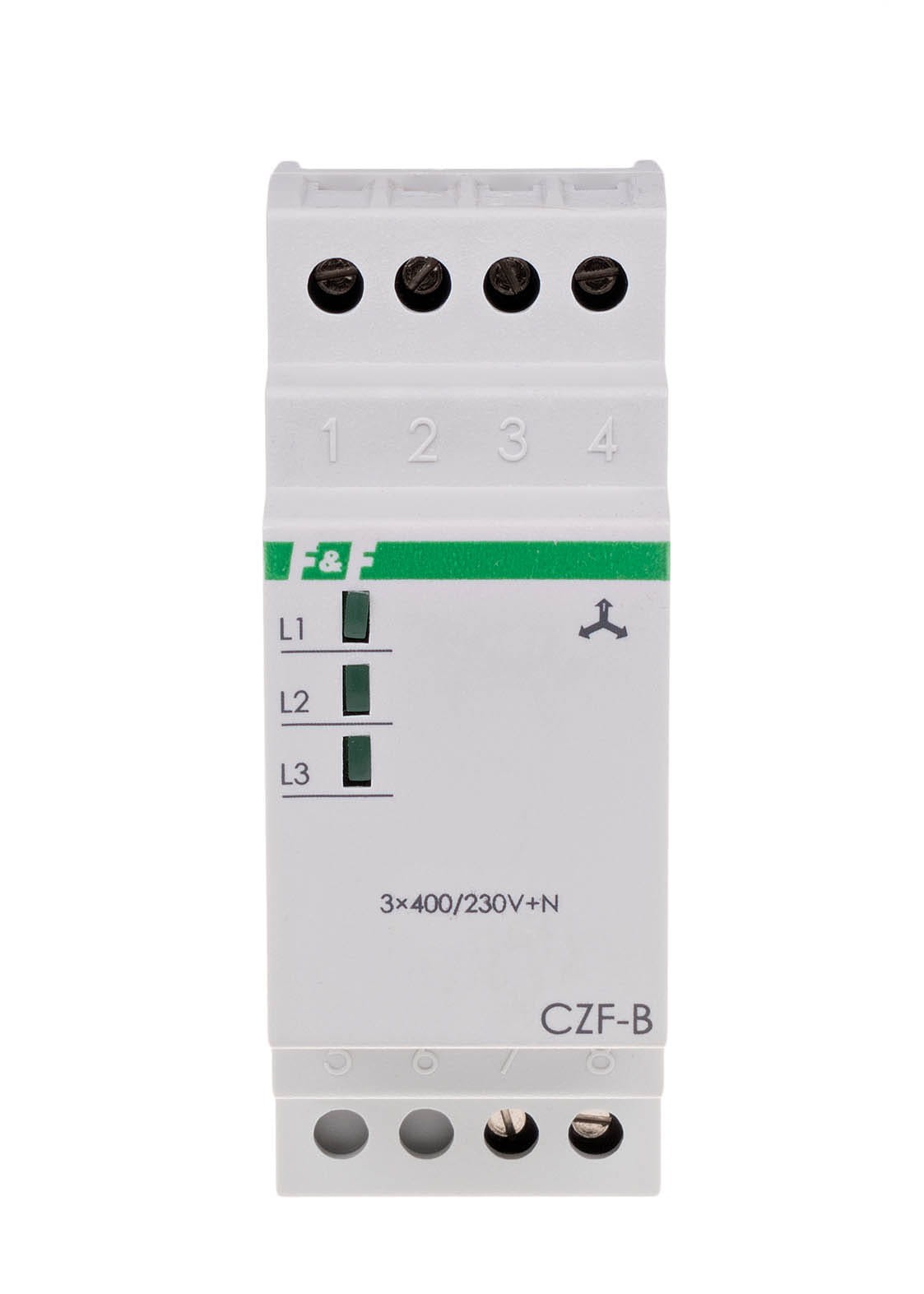

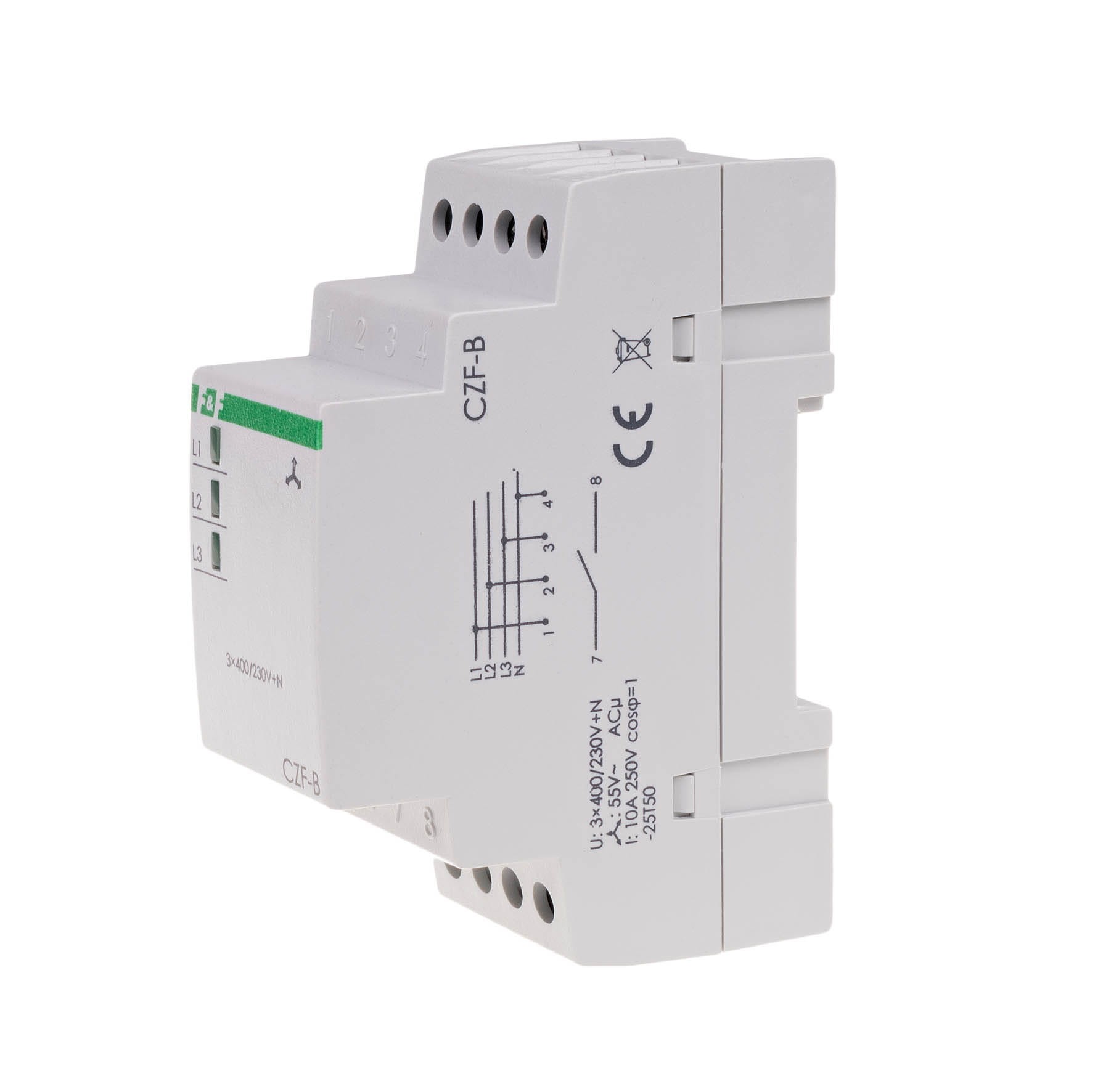

Czujnik zaniku i asymetrii faz, montaż na szynie DIN CZF-B F&F

CZF-B to przekaźnik kontroli faz firmy F&F, zaprojektowany specjalnie do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej (3×400 V + N). Jego głównym zadaniem jest monitorowanie sieci pod kątem zaniku napięcia w którejkolwiek fazie lub wystąpienia zbyt dużej asymetrii napięć międzyfazowych, co mogłoby doprowadzić do uszkodzenia silnika.

Zasada Działania

W przypadku wystąpienia jednej z poniższych anomalii, czujnik wyłączy zasilanie silnika poprzez rozłączenie swojego styku wykonawczego, co uniemożliwia jego uruchomienie lub kontynuowanie pracy w niebezpiecznych warunkach:

1. Zanik napięcia: Całkowity brak napięcia w co najmniej jednej fazie.
2. Asymetria napięciowa: Różnica napięć między fazami przekroczy stały próg zadziałania wynoszący 55 V.

Czujnik działa z fabrycznie ustawionym opóźnieniem wyłączenia (4 s). Zapobiega to przypadkowemu odłączeniu odbiornika przy chwilowych, krótkotrwałych spadkach napięcia w sieci. Ponowne załączenie nastąpi automatycznie, gdy parametry zasilania wrócą do normy (tj. napięcie wzrośnie o wartość histerezy 5 V powyżej napięcia zadziałania).

Kluczowe Parametry Techniczne

• Napięcie zasilania: 3×400 V + N (trójfazowe z przewodem neutralnym).
• Kontrola: Zanik fazy i Asymetria napięć.
• Kontrola kolejności faz: NIE (model CZF-B nie kontroluje kolejności faz).
• Asymetria napięciowa zadziałania: 55 V (stały próg).
• Opóźnienie wyłączenia: 4 s (stałe).
• Element wykonawczy: Przekaźnik.
• Konfiguracja styku: 1 × NO (normalnie otwarty styk zwierny).
• Maksymalny prąd obciążenia: 10 A (AC-1).
• Montaż: Na szynie TH-35 mm (DIN).
• Wymiary: 2 moduły (35 mm szerokości).
• Stopień ochrony: IP20.
• Wskaźnik zasilania: 3 × LED zielona.
• Współpraca z agregatami prądotwórczymi: NIE.
