Czujnik zaniku i asymetrii faz CZF-310 F&F

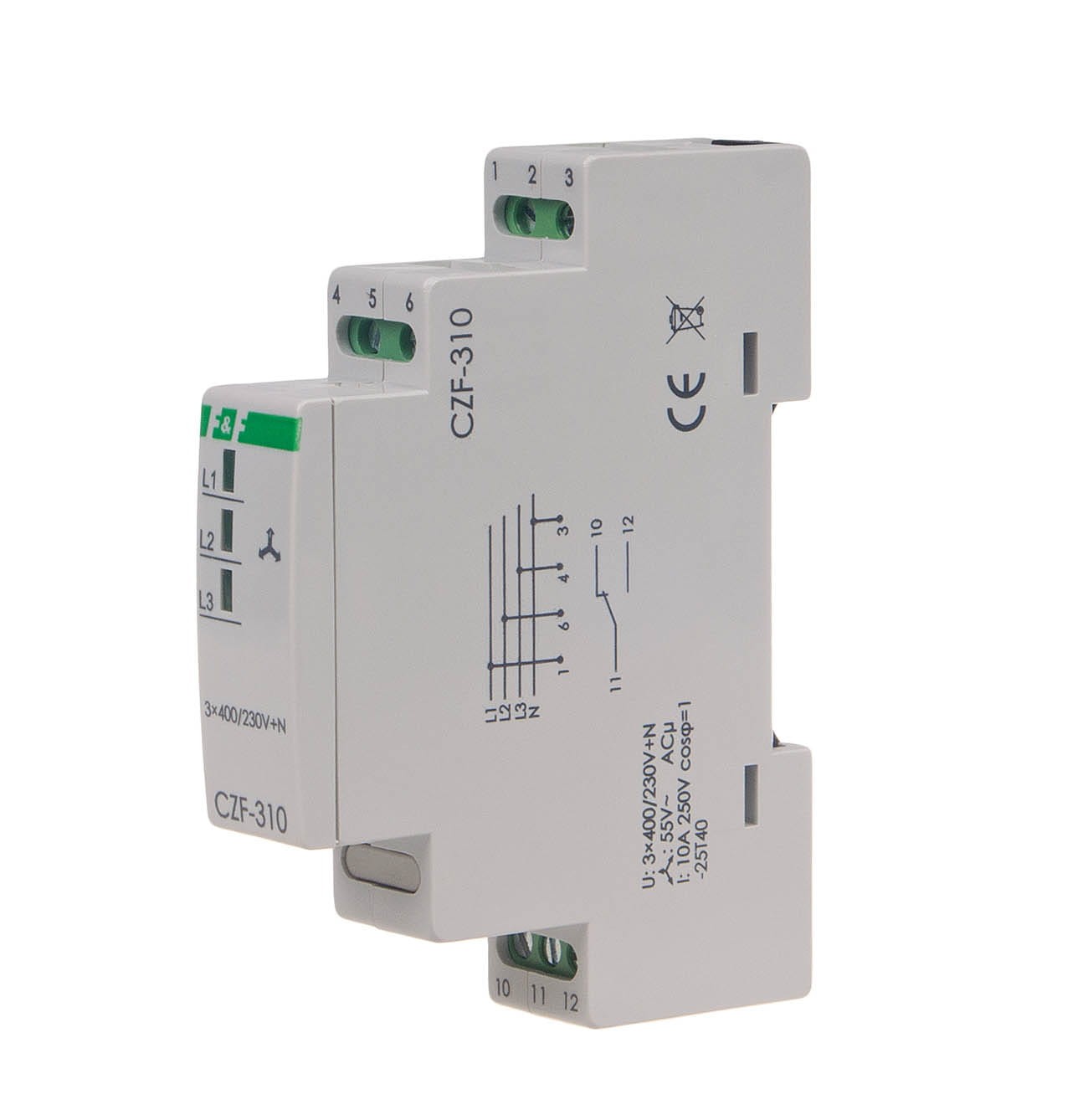

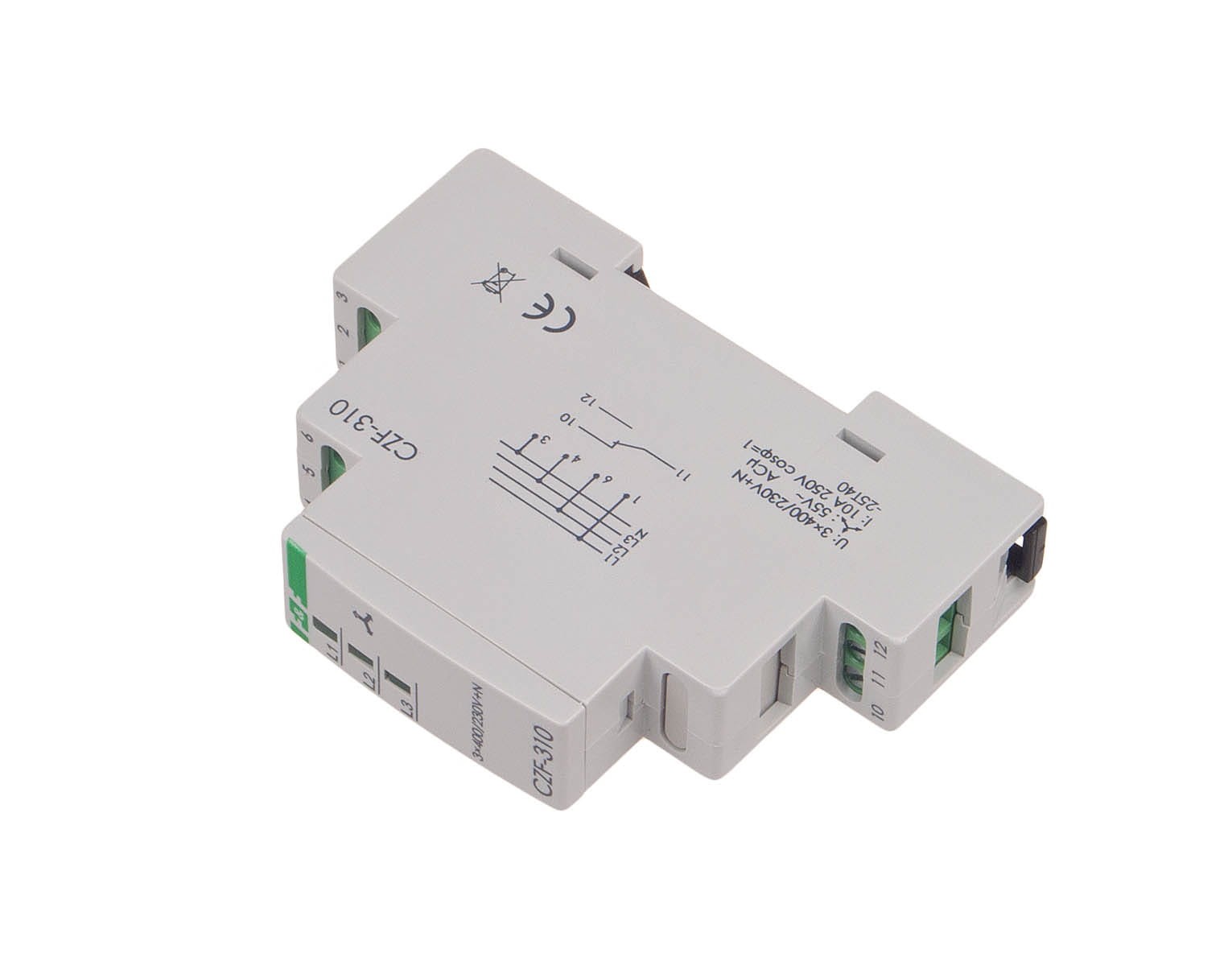

CZF-310 to kompaktowy, jednomodułowy czujnik zaniku i asymetrii faz (przekaźnik kontroli faz) firmy F&F, przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3×400 V + N przed uszkodzeniami wynikającymi z nieprawidłowości napięciowych.

Kluczowe Funkcje Zabezpieczające

Głównym zadaniem czujnika jest monitorowanie i wyłączenie silnika w dwóch krytycznych sytuacjach:

• Zanik Napięcia w Fazie: Wykrycie zaniku napięcia w co najmniej jednej z faz zasilających.
• Asymetria Napięciowa: Wykrycie zbyt dużej asymetrii napięć między fazami. Próg zadziałania asymetrii jest stały i wynosi 55 V~.

Działanie i Parametry Ustawione Fabrycznie

• Opóźnienie Wyłączenia: Czujnik wyłącza obwód sterujący (przekazuje sygnał do stycznika) z opóźnieniem wynoszącym 4 sekundy. To opóźnienie zapobiega niepotrzebnemu odłączeniu silnika przy krótkotrwałych, przejściowych spadkach napięcia w sieci.
• Histereza Napięciowa: Ponowne załączenie (powrót styku do stanu roboczego) następuje automatycznie, gdy napięcie wzrośnie o 5 V powyżej napięcia zadziałania (wartość histerezy).
• Kontrola Kolejności Faz: Model CZF-310 (wersja bez TRMS) NIE kontroluje kolejności faz. Kontroluje wyłącznie zanik i asymetrię.

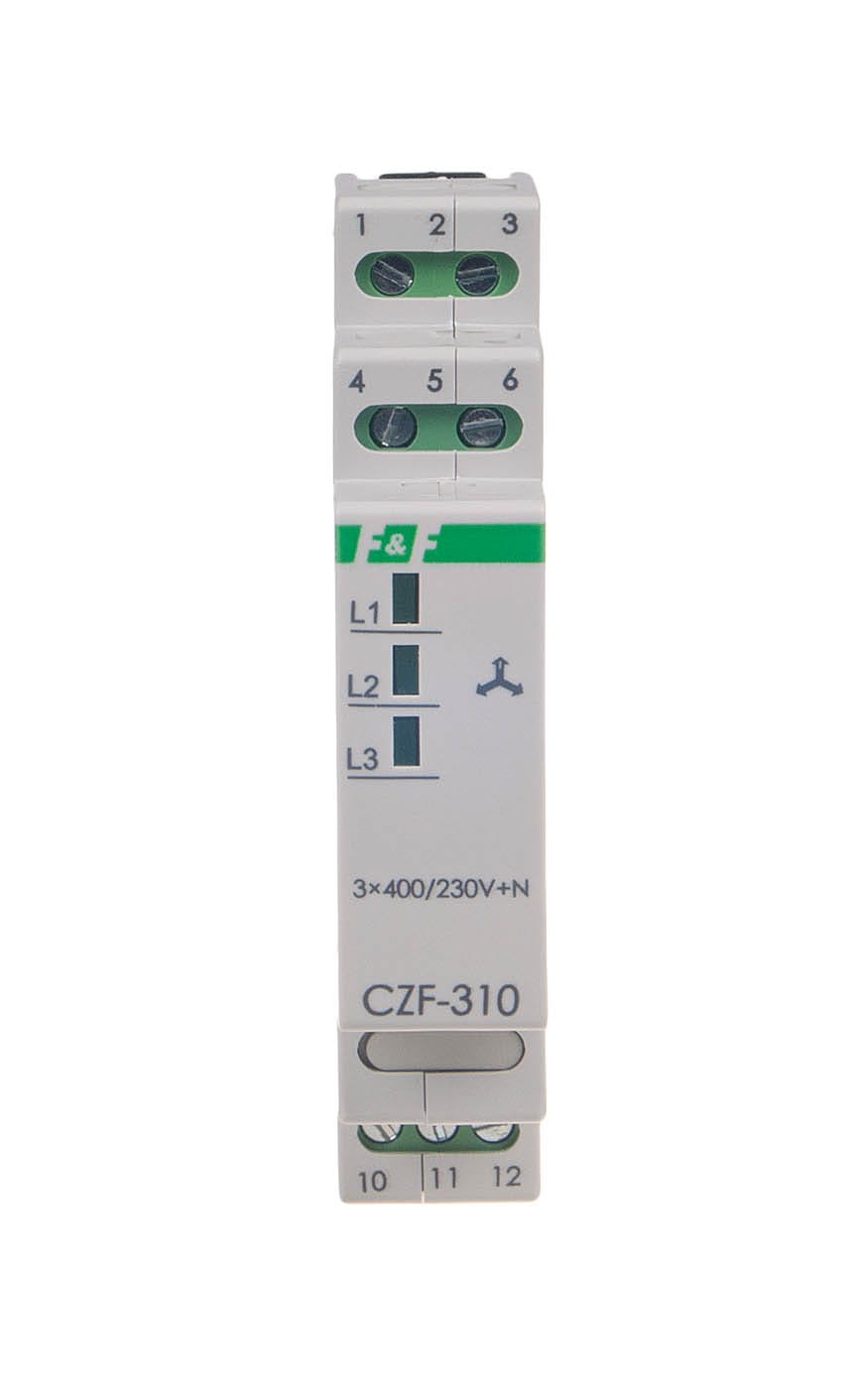

• Sygnalizacja: Prawidłowe zasilanie sygnalizowane jest za pomocą 3 zielonych diod LED, po jednej dla każdej fazy.

Dane Techniczne

• Napięcie zasilania: 3 × 400 V AC + N (trójfazowe z przewodem neutralnym).
• Asymetria napięciowa zadziałania: 55 V.
• Opóźnienie wyłączenia: 4 s.
• Element wykonawczy: Przekaźnik.
• Konfiguracja styków: 1 × NO/NC (styk przełączny, separowany).
• Maksymalny prąd obciążenia: 10 A.
• Wymiary: 1 moduł (18 mm).
• Montaż: Na szynie TH-35 mm (DIN).
• Stopień ochrony obudowy: IP20.
