Czujnik Zaniku i Asymetrii Faz CZF-312 F&F

Monitor Zabezpieczający Silniki Trójfazowe (Opóźnienie Wyłączenia 0,2 s)

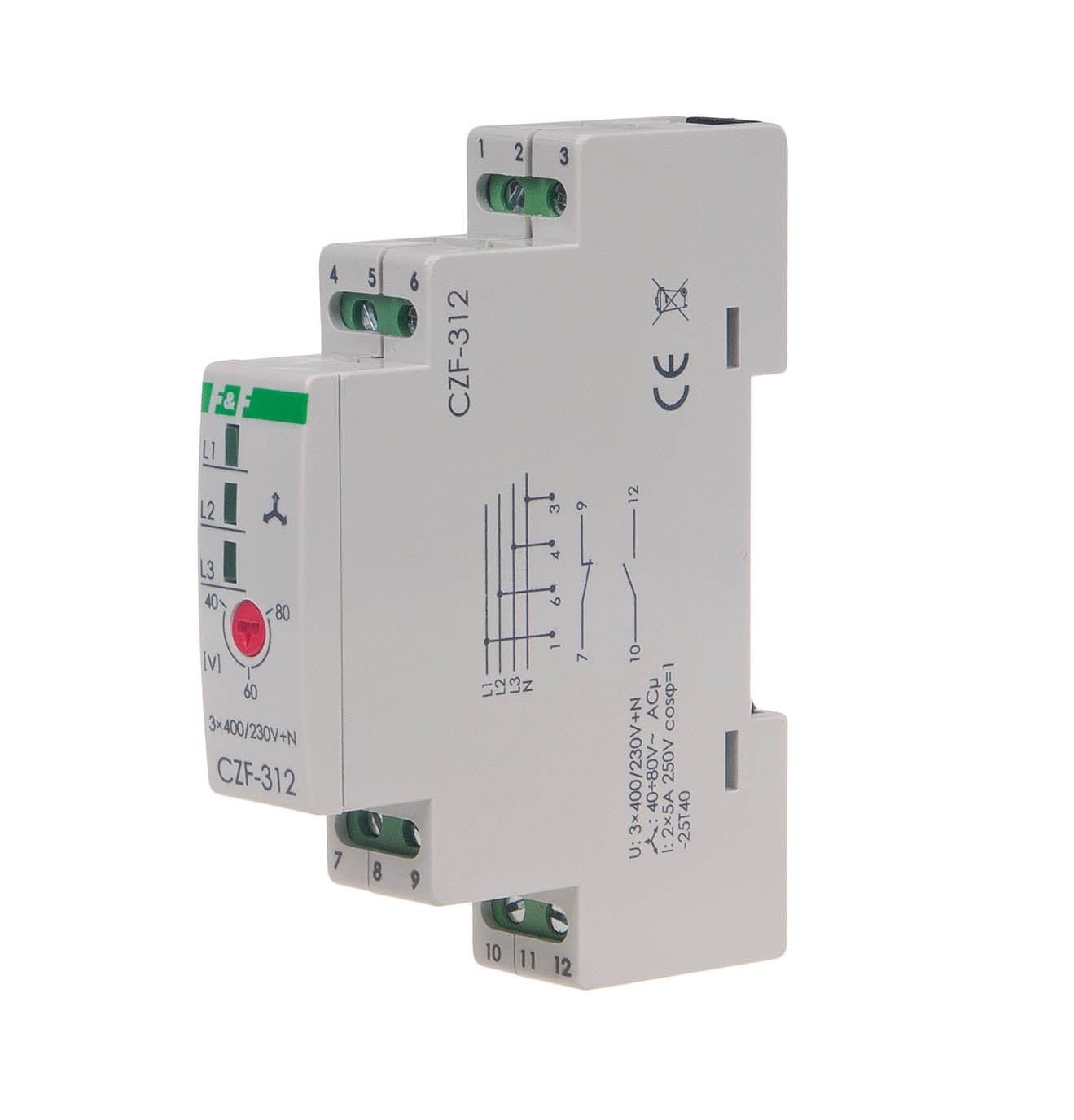

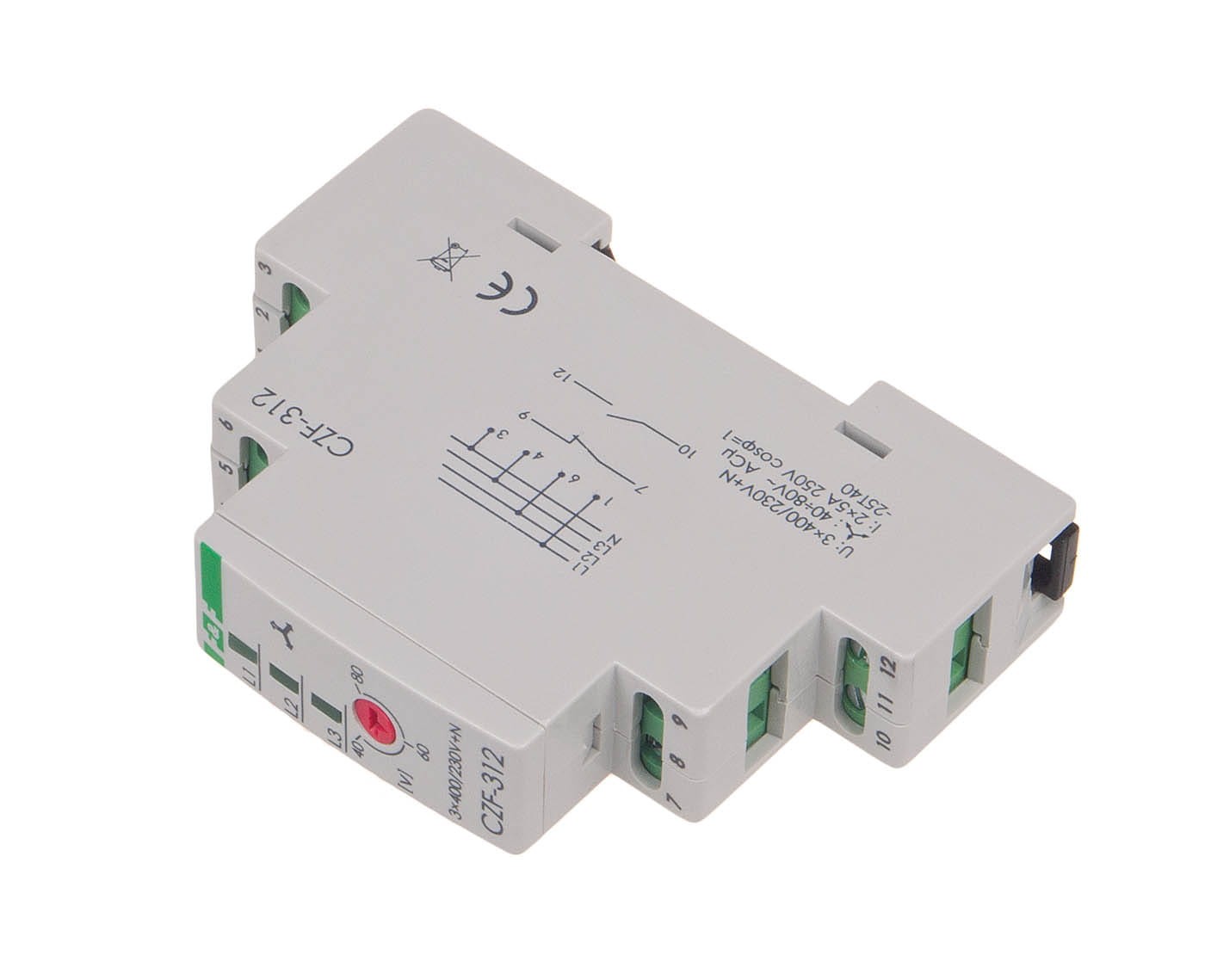

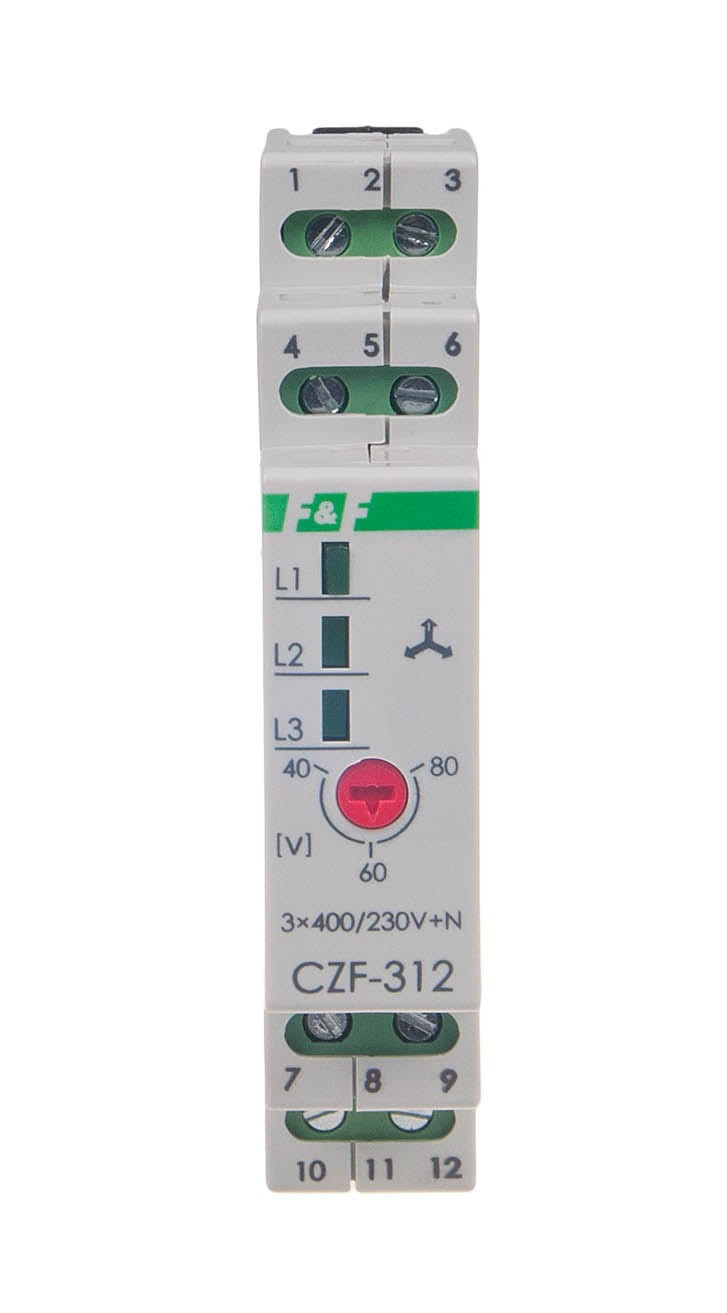

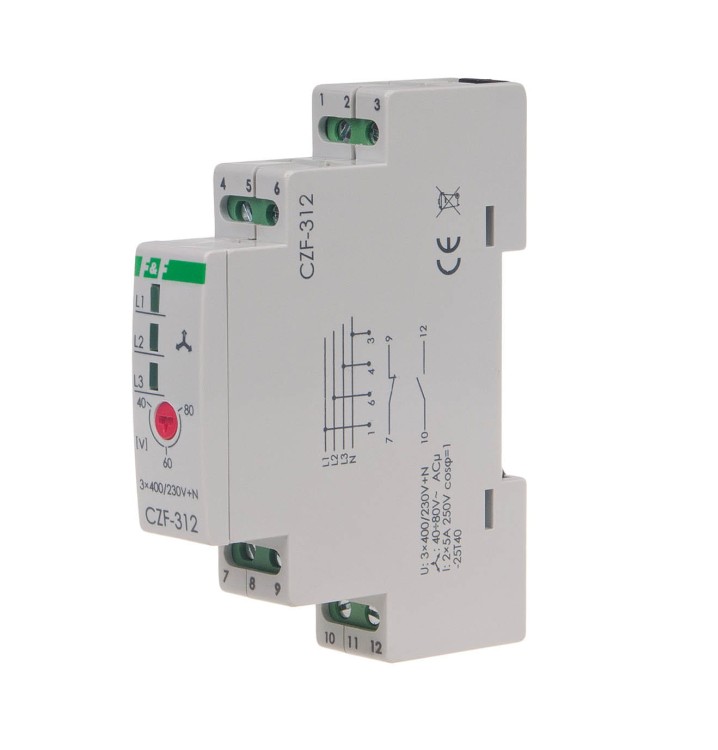

CZF-312 to elektroniczny czujnik zaniku i asymetrii faz firmy F&F. Został zaprojektowany w celu ochrony silników elektrycznych oraz innych odbiorników zasilanych z sieci trójfazowej przed uszkodzeniami wynikającymi z nieprawidłowych parametrów zasilania. Montowany jest na szynie DIN i zajmuje tylko jeden moduł.

Główne Funkcje i Działanie

• Zabezpieczenie Trójfazowe: Czujnik monitoruje sieć trójfazową (3 x 400 V + N) pod kątem dwóch kluczowych nieprawidłowości:
  • Zanik Napięcia: Wykrywa zanik napięcia w co najmniej jednej z faz.
  • Asymetria Napięciowa: Wykrywa niebezpieczną różnicę napięć między fazami.
• Wyłączenie Awaryjne: Zanik fazy lub asymetria napięciowa powyżej nastawionego progu powoduje natychmiastowe rozłączenie styku przekaźnika, uniemożliwiając uruchomienie silnika lub wyłączając go w trakcie pracy.
• Opóźnienie Wyłączenia (Monitorowanie): Czujnik działa z krótkim, stałym opóźnieniem wyłączenia wynoszącym 0,2 sekundy. Zapobiega to przypadkowemu odłączeniu silnika przy chwilowych, krótkotrwałych spadkach napięcia (tzw. „bezzwłoczny”).
• Automatyczne Załączenie: Ponowne załączenie (powrót styku do stanu pracy) następuje automatycznie, gdy napięcie wzrośnie o wartość histerezy napięciowej (5 V) powyżej progu zadziałania.
• Brak Kontroli Kolejności Faz: Model CZF-312 koncentruje się wyłącznie na zaniku i asymetrii. Nie kontroluje poprawności kolejności faz.

Dane Techniczne CZF-312
