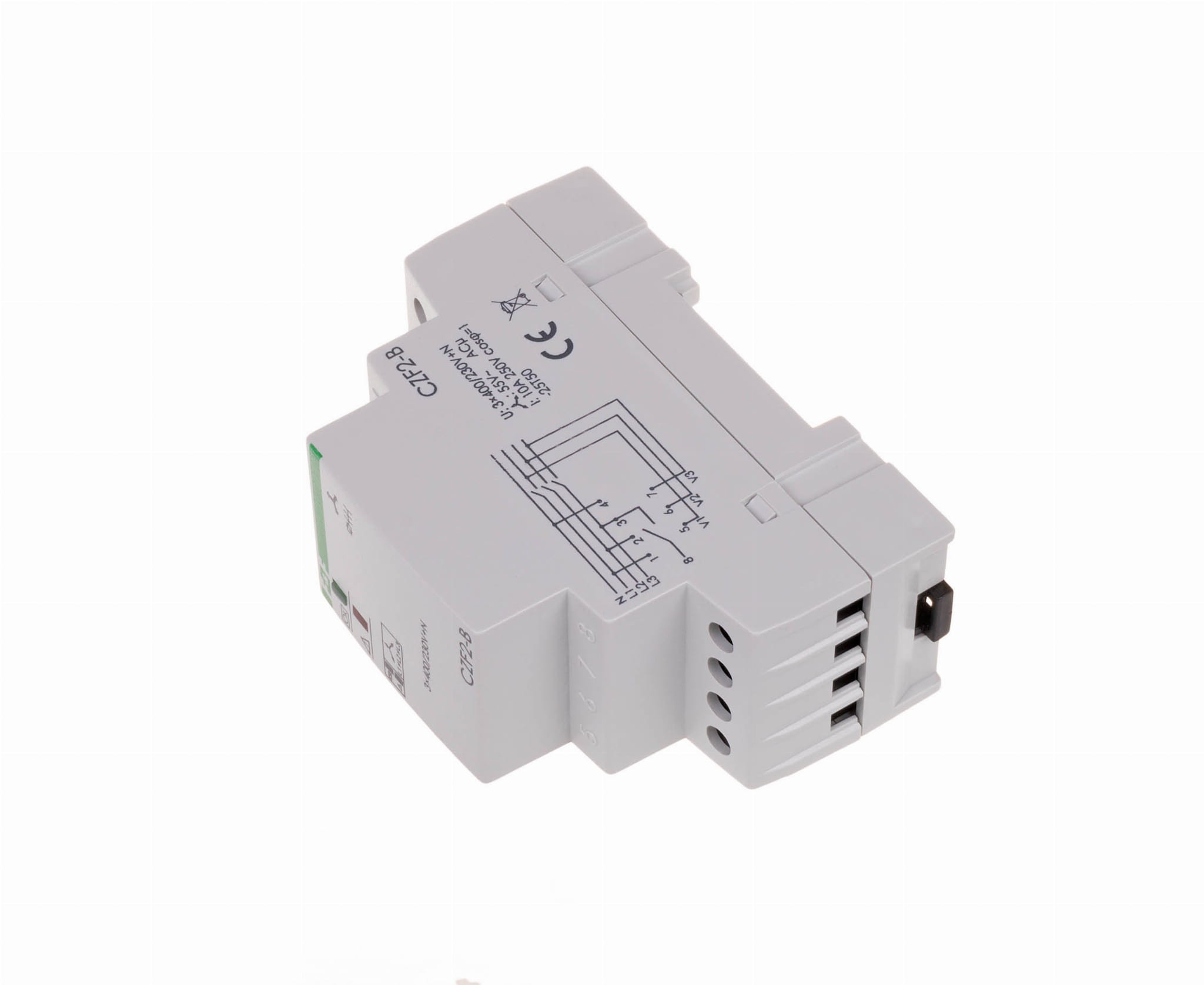

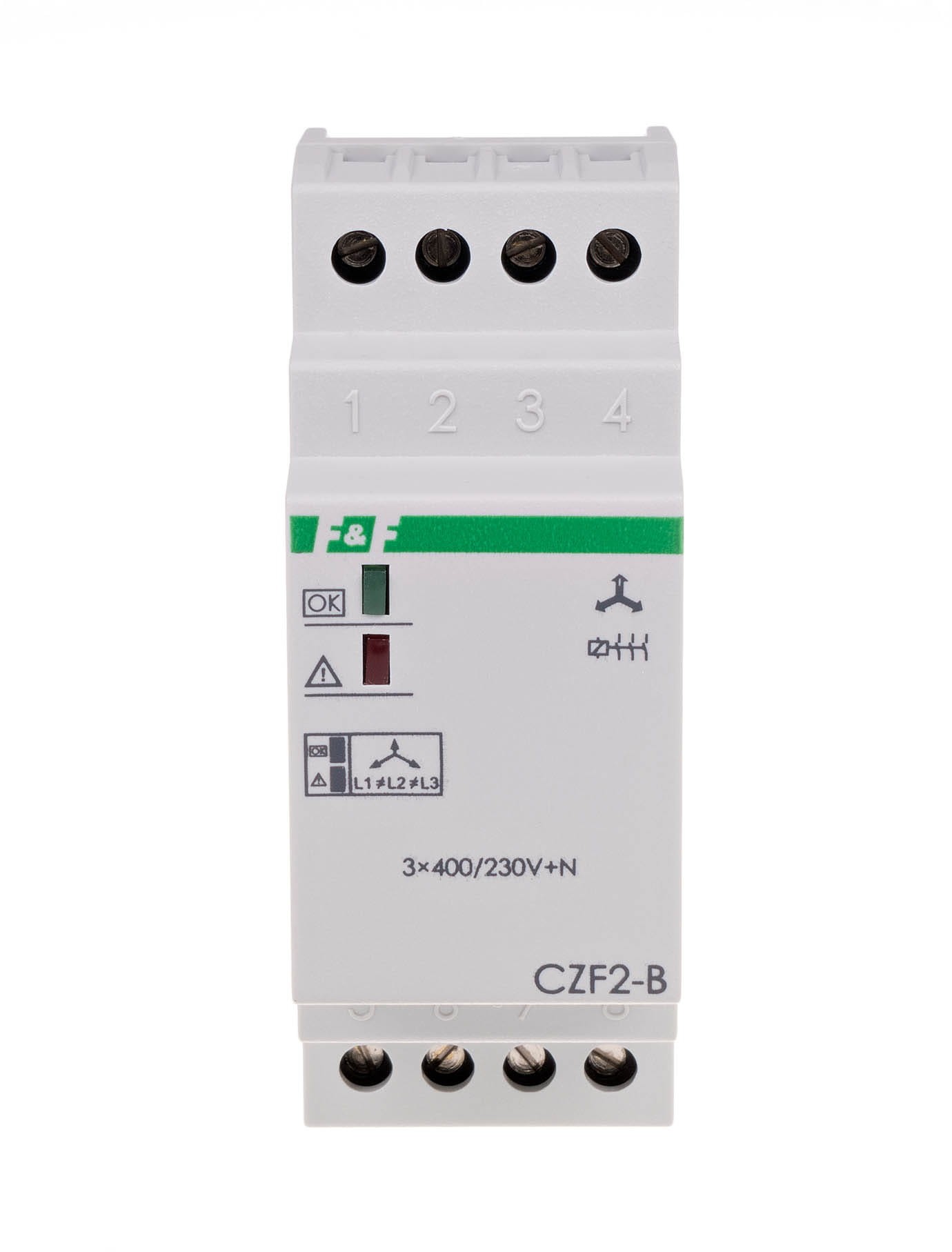

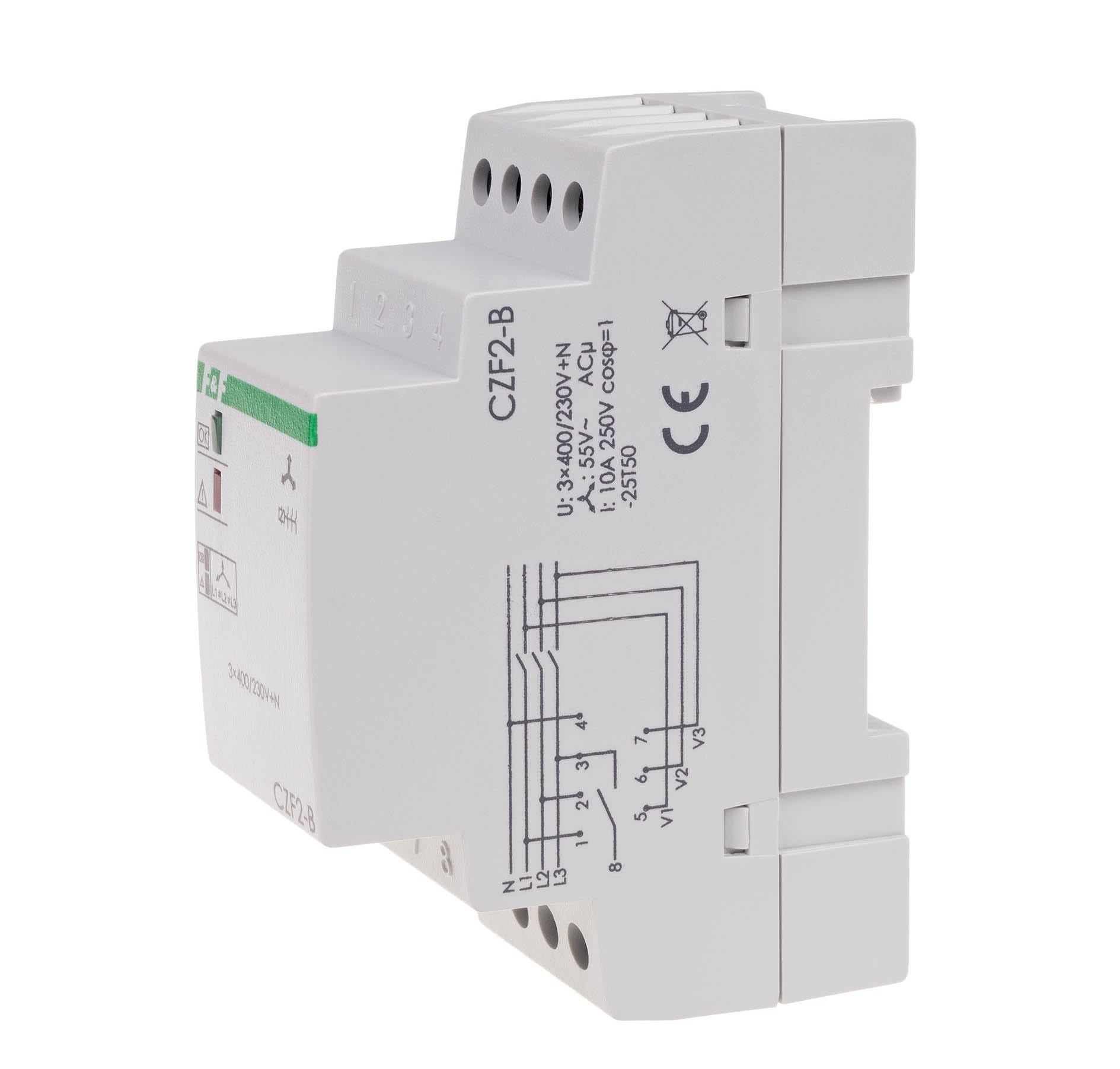

Czujnik Zaniku Faz z Kontrolą Stycznika CZF-2B F&F

CZF-2B F&F to przekaźnik kontroli faz przeznaczony do kompleksowego zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3×400 V + N. Unikalną cechą tego modelu jest wbudowana funkcja kontroli styków stycznika załączającego, która chroni silnik przed skutkami awarii mechanicznej stycznika.

Funkcje Zabezpieczające i Działanie

---

1. Kontrolowane Parametry


• Zanik Fazy: Wykrycie całkowitego zaniku napięcia w co najmniej jednej fazie.

• Asymetria Napięć: Wykrycie asymetrii napięciowej między fazami (powyżej progu zadziałania 55 V).

• Uszkodzenie Stycznika (Kontrola styków): Monitoring styków stycznika załączającego. Awaria któregokolwiek styku (np. jego zlepienie się) jest sygnalizowana i prowadzi do trwałego wyłączenia silnika.

2. Zasada Działania


• Wyłączenie z Opóźnieniem: W przypadku zaniku fazy lub asymetrii, wyłączenie następuje z opóźnieniem 4 s. Zapobiega to niepotrzebnemu odłączeniu silnika w wyniku krótkotrwałych spadków napięcia.

• Automatyczne Załączenie: Po ustąpieniu asymetrii (spadku o wartość histerezy 5 V), ponowne załączenie następuje automatycznie.

• Awaria Stycznika: W przypadku awarii stycznika, ponowne uruchomienie jest możliwe dopiero po odłączeniu zasilania i usunięciu usterki.

---

Dane Techniczne CZF-2B F&F



Parametr	Wartość
Napięcie Zasilania	3 × 400 V + N
Asymetria Napięciowa Zadziałania	55 V
Kontrola Kolejności Faz	NIE
Kontrola Styków Stycznika	TAK
Opóźnienie Wyłączenia	4 s
Konfiguracja Styków Wyjściowych	1 × NO (Zwierny)
Maksymalny Prąd Obciążenia (AC-1)	10 A
Montaż	Na szynie TH-35 (2 moduły)
