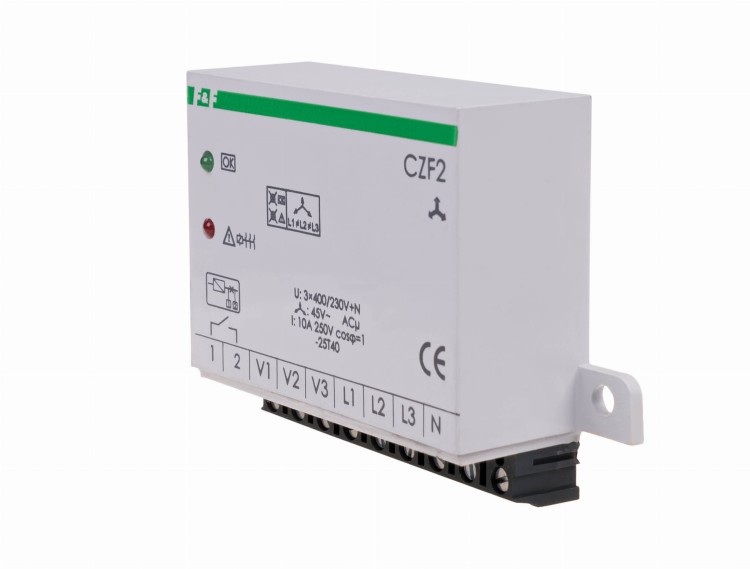

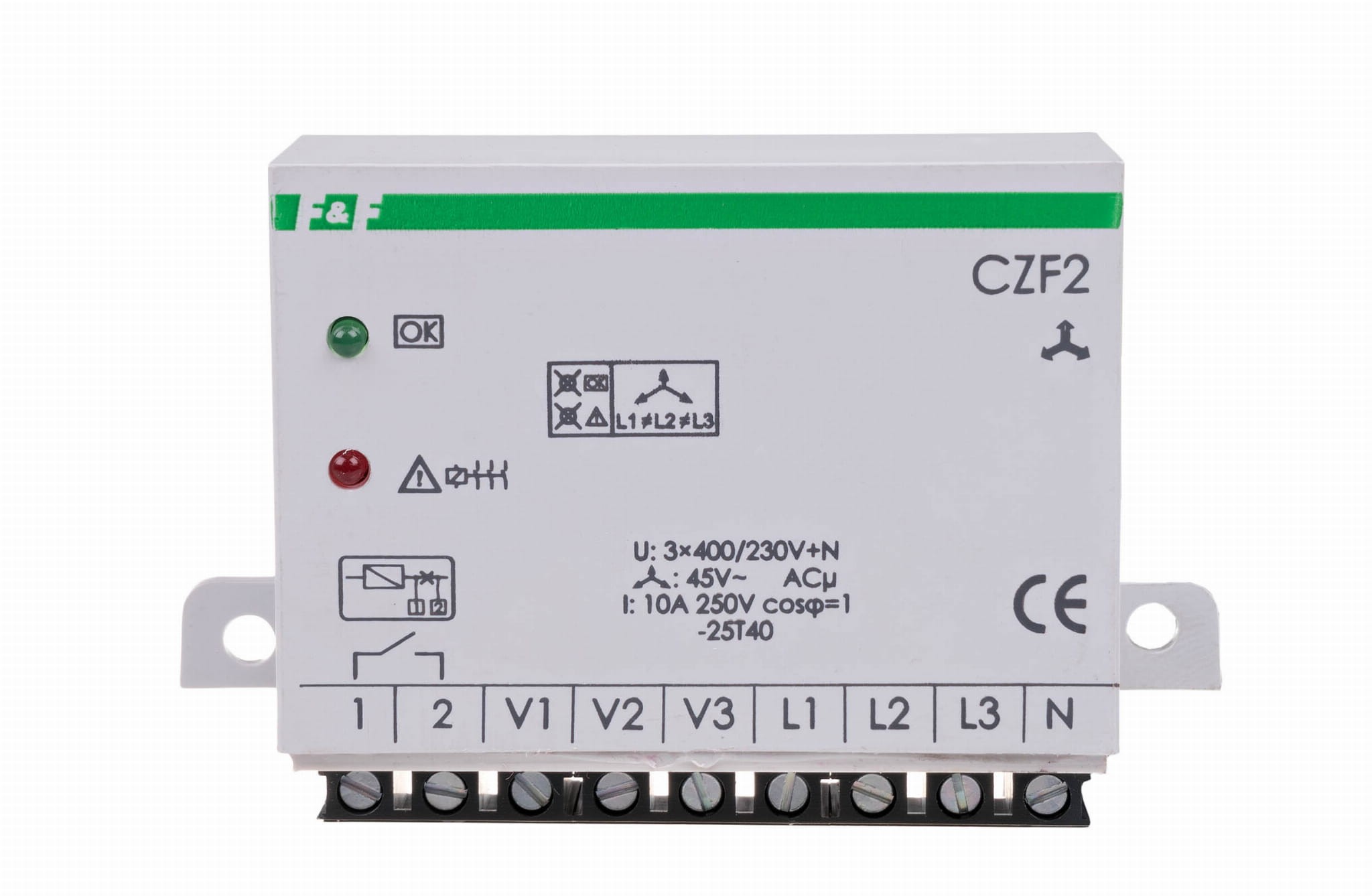

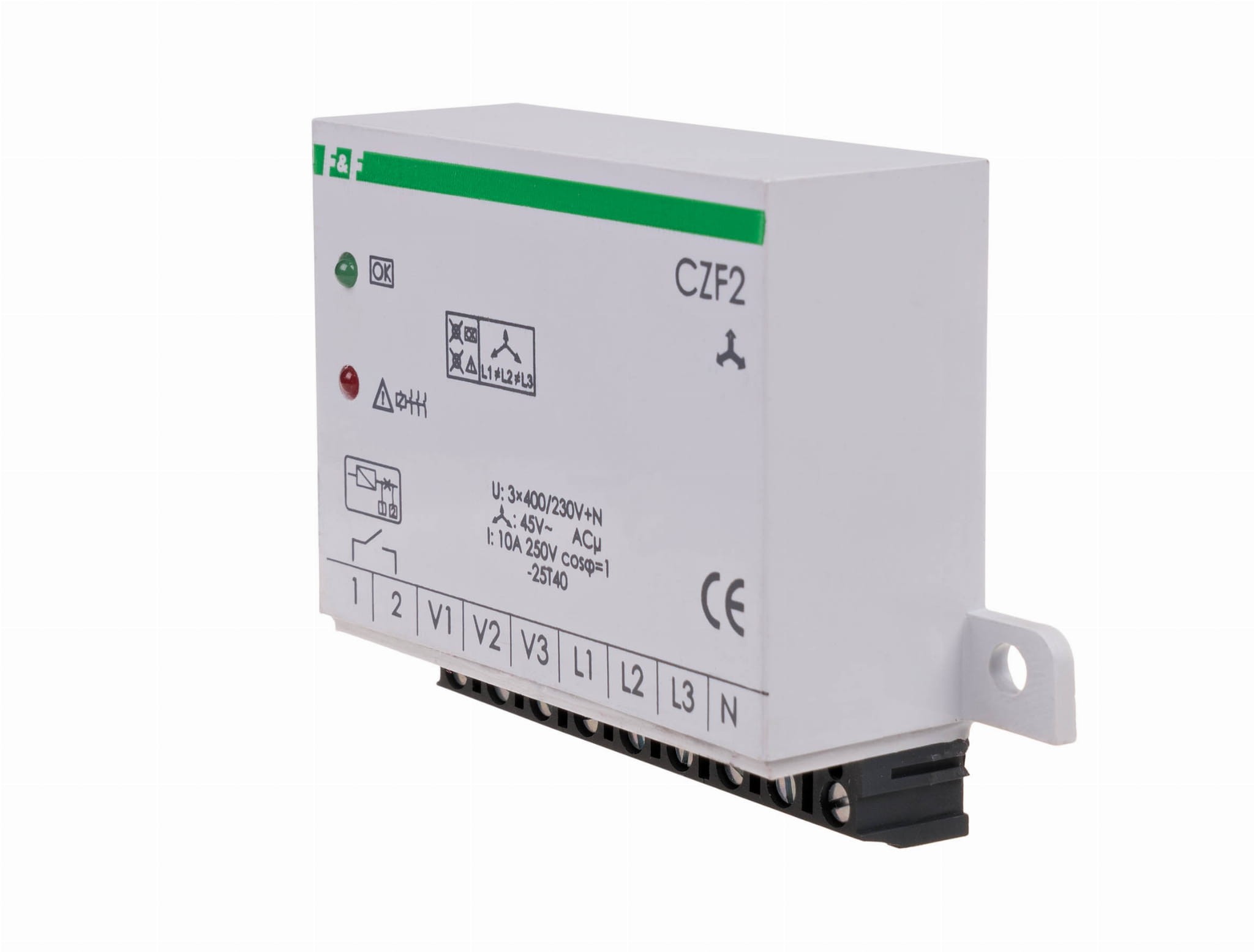

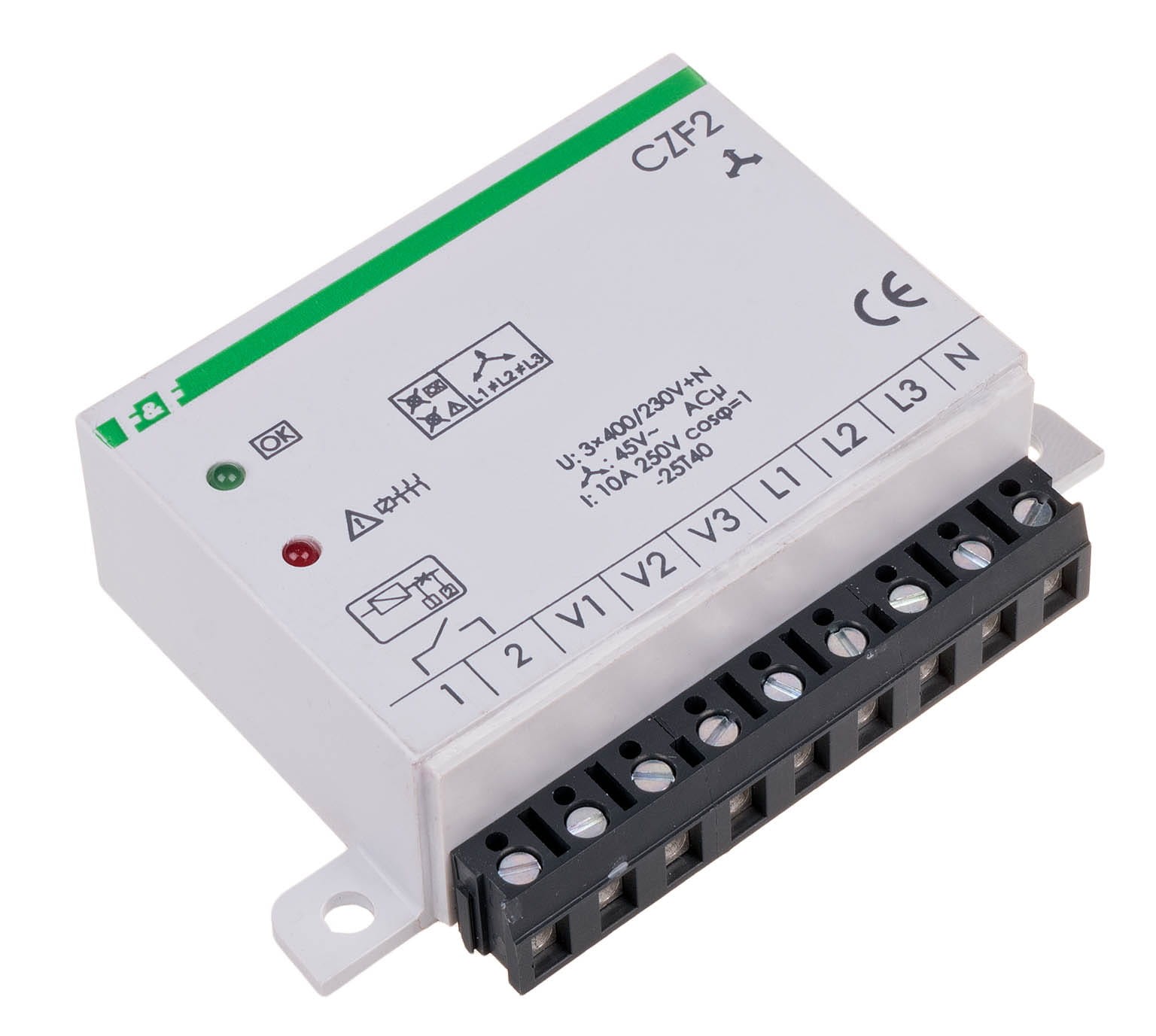

Czujnik Zaniku Faz z Kontrolą Stycznika CZF-2 F&F

CZF-2 F&F to czujnik zaniku i asymetrii faz (przekaźnik kontroli faz) przeznaczony do zabezpieczania silników elektrycznych oraz innych urządzeń zasilanych z sieci trójfazowej (3 × 400 V + N) przed uszkodzeniami spowodowanymi nieprawidłowymi parametrami napięcia. Jest to model ze stałym progiem asymetrii i kluczową funkcją: kontrolą styków stycznika.

---

Zasada Działania i Funkcje Zabezpieczające

1. Kontrola Napięcia Faz: Zanik i Asymetria


• Zanik Faz: Wyłącza silnik w przypadku zaniku napięcia w co najmniej jednej fazie.

• Asymetria Napięciowa: Reaguje, gdy różnica napięć między fazami przekroczy stały próg zadziałania: 45 V.

• Opóźnienie Wyłączenia: Wyłączenie następuje z opóźnieniem 4 s, co zapobiega zadziałaniu przy chwilowych spadkach napięcia.

• Ponowne Załączenie: Następuje automatycznie po powrocie napięcia do prawidłowego poziomu (powyżej napięcia zadziałania plus histereza 5 V).

2. Kontrola Styków Stycznika (Funkcja Kluczowa)


• Czujnik monitoruje, czy styki stycznika załączającego silnik działają poprawnie.

• Awaria: W przypadku awarii któregokolwiek ze styków stycznika (np. "sklejenie się"), czujnik wyłącza silnik na stałe.

• Reset: Ponowne uruchomienie jest możliwe dopiero po całkowitym odłączeniu zasilania, usunięciu usterki stycznika i ponownym załączeniu (wymuszenie ręcznej interwencji).

---

Dane Techniczne CZF-2 F&F



Parametr	Wartość
Napięcie Zasilania	3 × 400 V + N
Kontrola Zaniku / Asymetrii Faz	TAK
Kontrola Styków Stycznika	TAK
Asymetria Napięciowa Zadziałania	45 V
Histereza Napięciowa	5 V
Opóźnienie Wyłączenia	4 s
Maksymalny Prąd Obciążenia	10 A (AC-1, styk)
Konfiguracja Styków	1 × NO (Zwierny)
Montaż	Natynkowy (obudowa)
Współpraca z Agregatami	NIE
