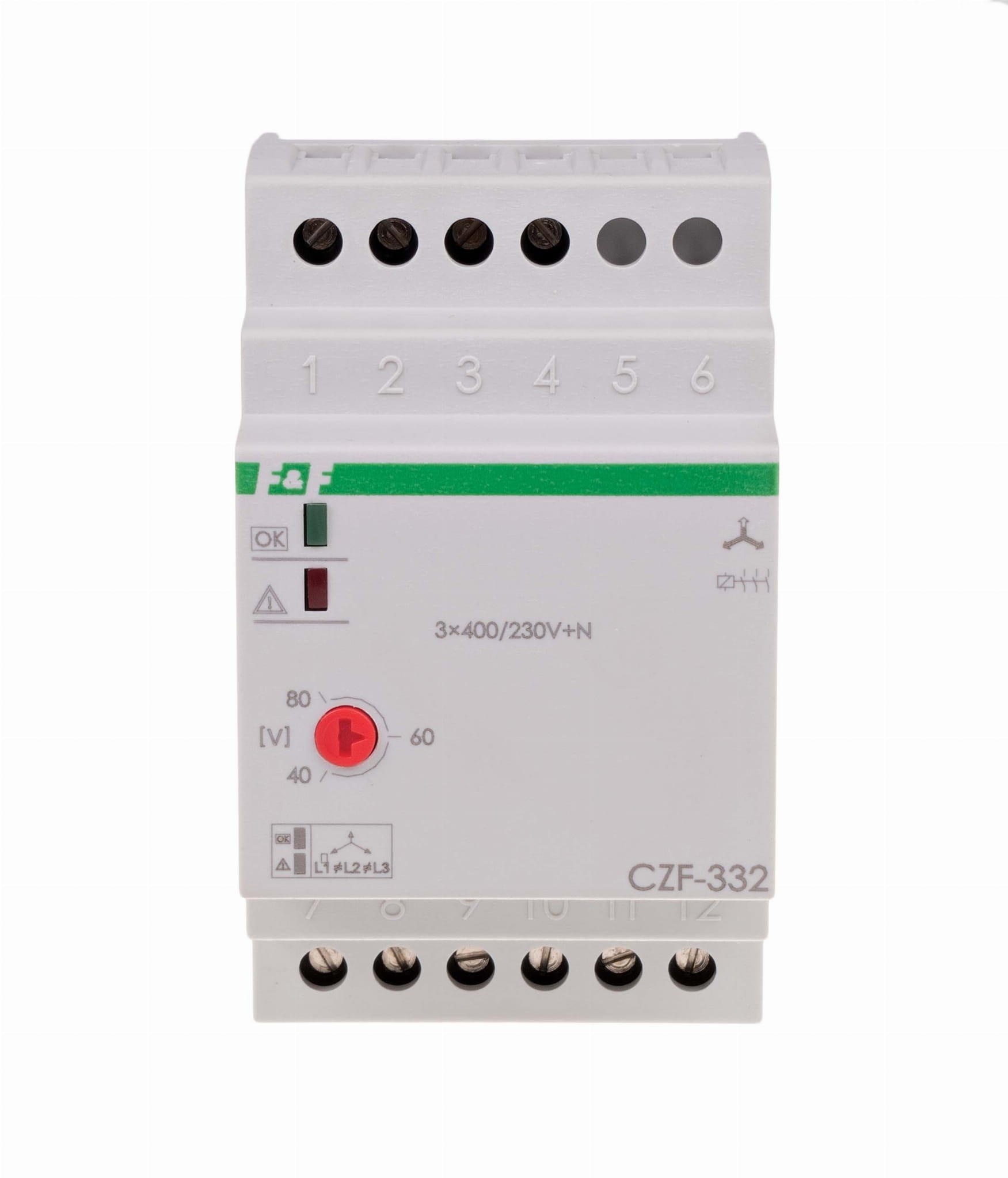

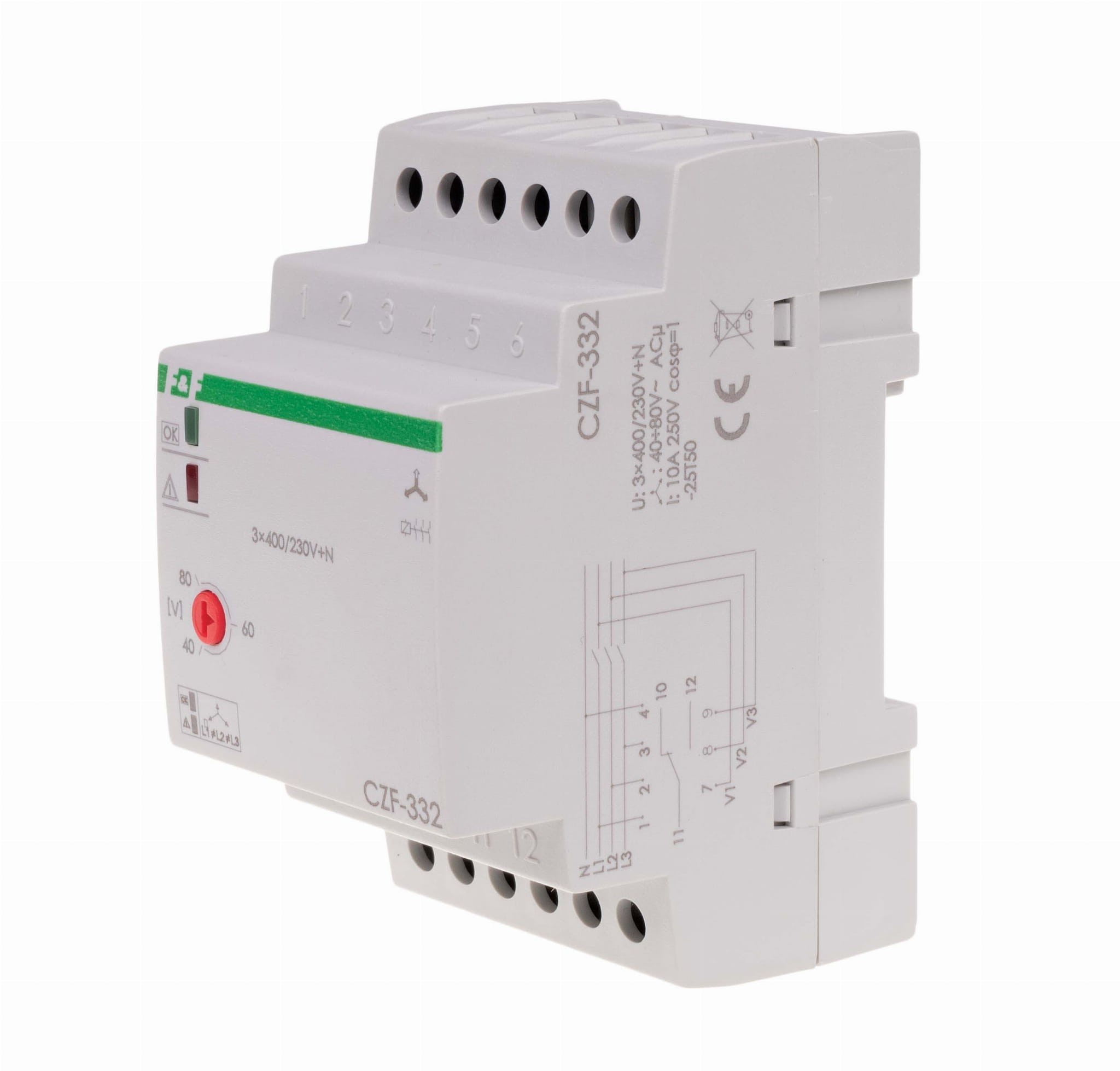

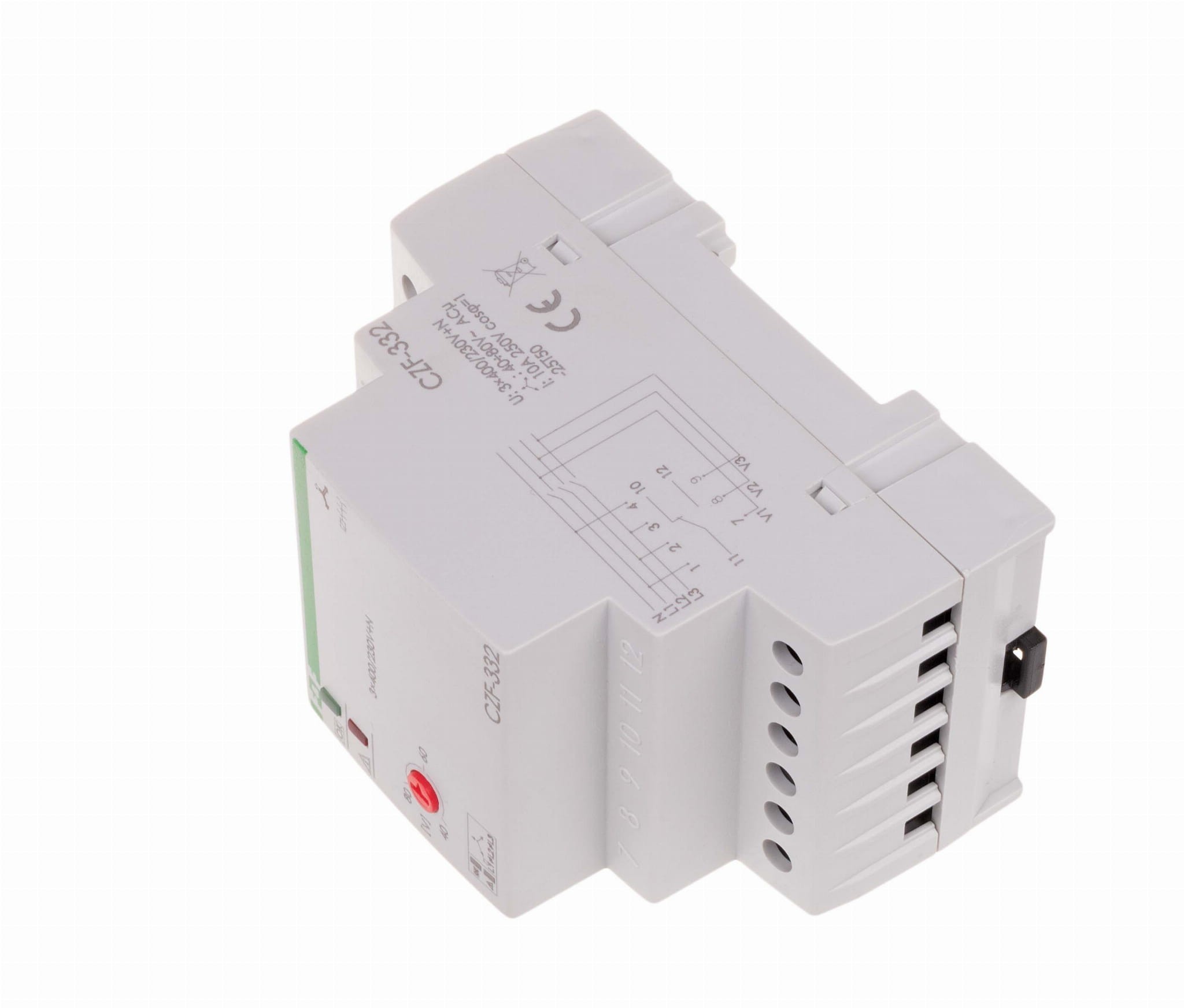

Czujnik zaniku faz z kontrolą stycznika CZF-332 F&F

CZF-332 to zaawansowany przekaźnik kontroli faz firmy F&F, zaprojektowany specjalnie do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3×400 V + N. Wyróżnia go funkcja kontroli styków stycznika, która chroni silnik przed skutkami awarii w układzie sterowania.

Funkcje Zabezpieczające i Działanie

Czujnik monitoruje sieć i stycznik, chroniąc silnik przed:

• Zanikiem/Asymetrią Faz: Wyłącza silnik w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy asymetria napięciowa między fazami przekroczy nastawiony próg 40÷80 V~.
• Awarią Styków Stycznika: Jest to kluczowa różnica. Czujnik monitoruje napięcie zarówno przed, jak i za stycznikiem. Awaria któregokolwiek ze styków stycznika załączającego silnik (np. jego sklejenie się lub brak załączenia) powoduje wyłączenie silnika na stałe.

Ważne Zasady Działania

• Opóźnienie Wyłączenia: Posiada stałe opóźnienie wyłączenia wynoszące 4 sekundy, co zapobiega przypadkowemu odłączeniu silnika przy krótkotrwałych wahaniach napięcia.
• Automatyczne Załączenie (Po Wahanich): Po usunięciu zaniku/asymetrii faz, ponowne załączenie jest automatyczne (histereza napięciowa: 5 V).
• Blokada po Awarii Stycznika: Po awarii styków stycznika, ponowne uruchomienie jest możliwe dopiero po całkowitym odłączeniu zasilania (L1, L2, L3, N), usunięciu usterki stycznika i ponownym załączeniu. Jest to celowy mechanizm blokady bezpieczeństwa.

Dane Techniczne

• Napięcie zasilania: 3 × 400 V AC + N.
• Kontrola zaniku / asymetrii faz: TAK.
• Kontrola styków stycznika: TAK.
• Kontrola kolejności faz: NIE.
• Asymetria napięciowa zadziałania: 40÷80 V~.
• Opóźnienie wyłączenia: 4 s.
• Element wykonawczy: Przekaźnik.
• Konfiguracja styków: 1 × NO/NC (styk separowany przełączny).
• Maksymalny prąd obciążenia: 10 A.
• Wymiary: 3 moduły (52,5 mm).
• Montaż: Na szynie TH-35 mm (DIN) lub na wkręty.
