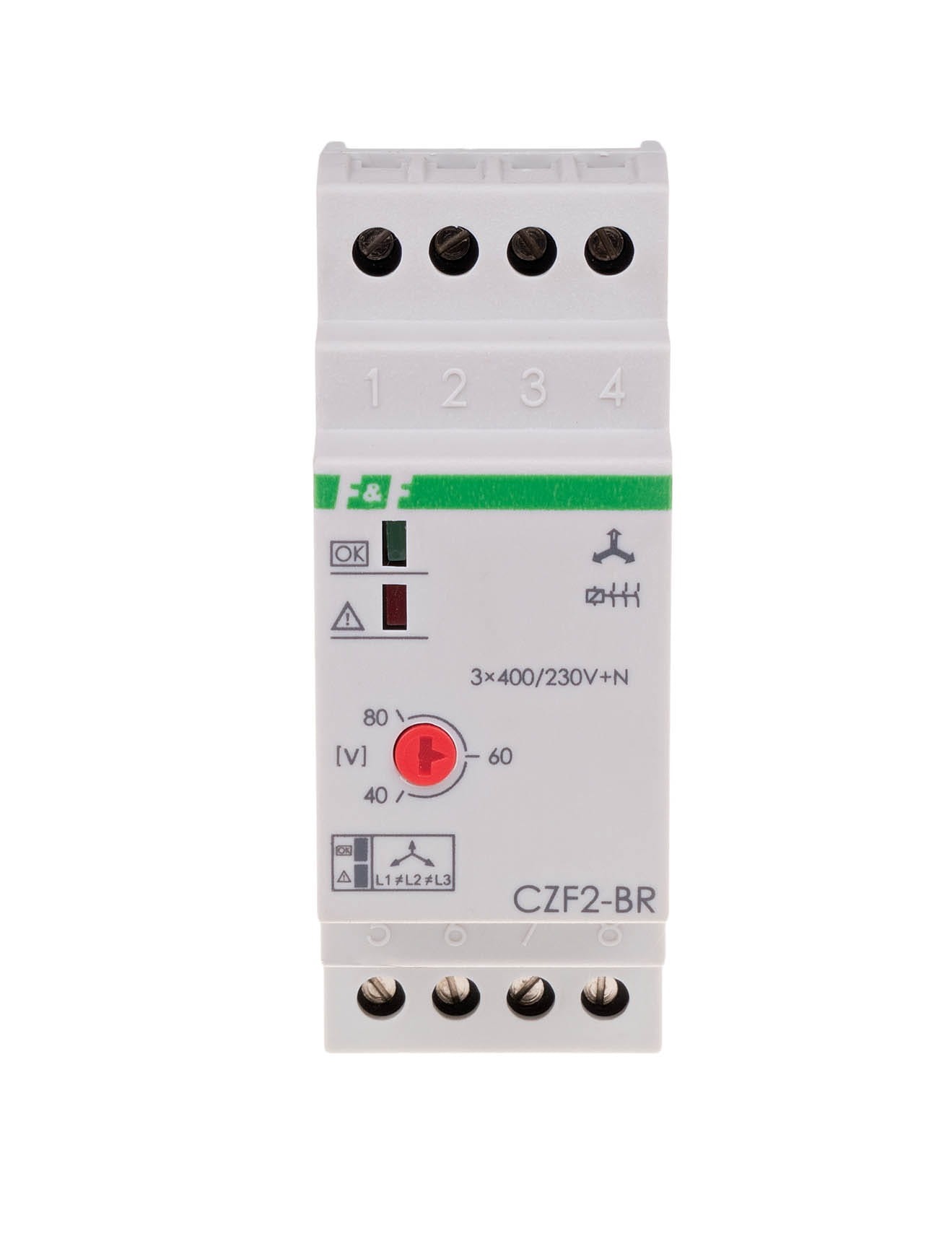

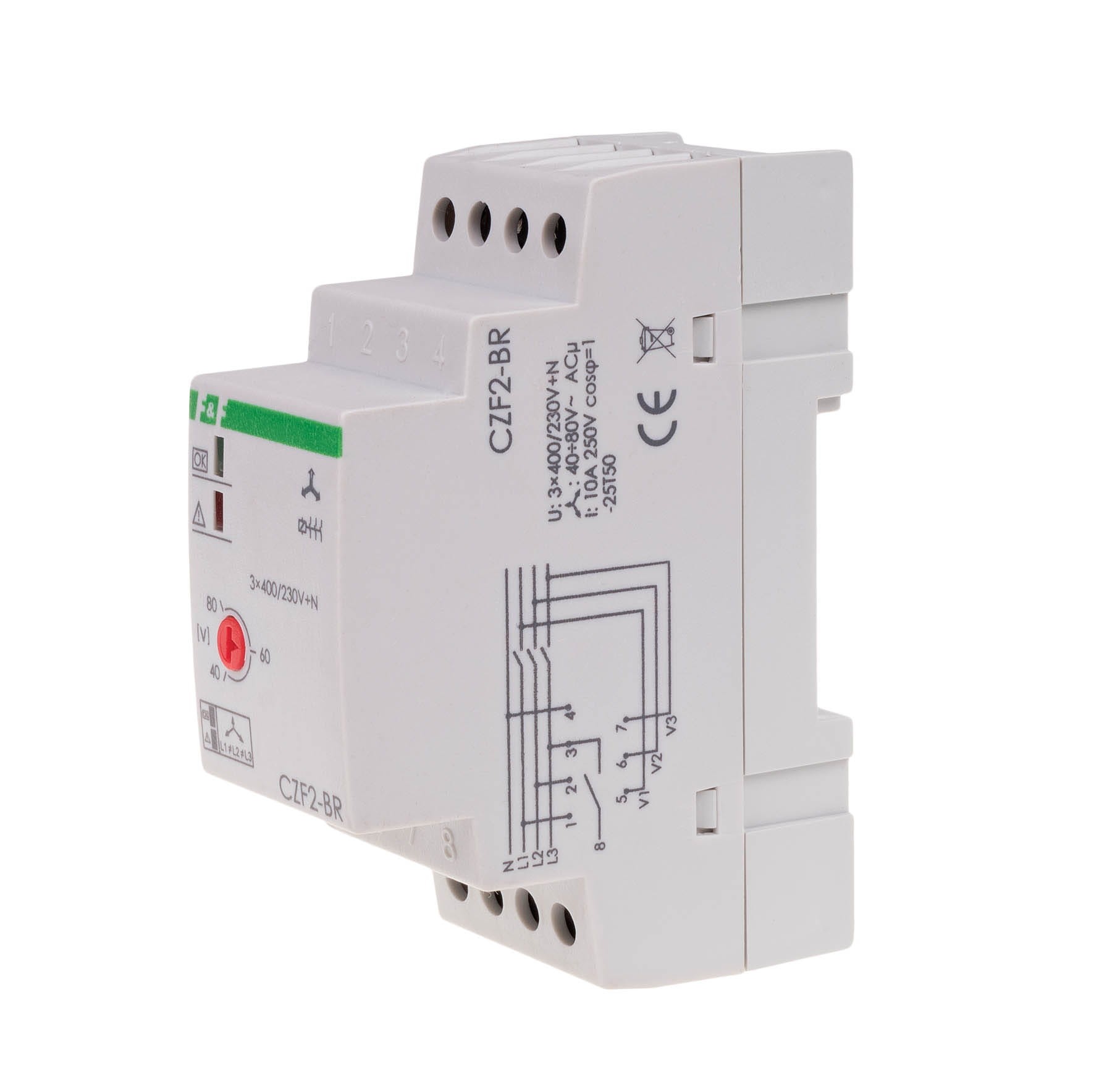

Czujnik Zaniku Faz CZF-2BR F&F

Z Kontrolą Stycznika i Regulacją Asymetrii Napięcia

CZF-2BR to czujnik zaniku i asymetrii faz firmy F&F, przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Jest to model z rozszerzoną funkcjonalnością o kontrolę styków stycznika i regulowany poziom asymetrii.

Zadanie i Funkcje Zabezpieczające

Czujnik zabezpiecza silnik przed uszkodzeniem spowodowanym anomaliami w sieci zasilającej, realizując trzy kluczowe funkcje:

1. Zanik Fazy: Wykrywa zanik napięcia w co najmniej jednej, dowolnej fazie.
2. Asymetria Napięciowa: Wykrywa zbyt dużą różnicę napięć (asymetrię) między fazami.
3. Kontrola Stycznika (Funkcja "R"): Ta unikalna funkcja monitoruje stan styków stycznika załączającego silnik. W przypadku awarii lub uszkodzenia styków stycznika, co groziłoby pracą silnika w warunkach niebezpiecznych, czujnik odłącza zasilanie silnika na stałe.

Działanie i Regulacja

Czujnik działa na zasadzie pomiaru napięć międzyfazowych. W przypadku wykrycia nieprawidłowości, styk wykonawczy czujnika (wyjście 1 × NO) zostaje otwarty, co powoduje wyłączenie silnika.

• Regulowany Poziom Asymetrii: Użytkownik może ustawić próg zadziałania asymetrii napięciowej w szerokim zakresie: 40 ÷ 80 V.
• Opóźnienie Wyłączenia: Wyłączenie następuje z opóźnieniem 4 s. Ma to na celu zapobieganie odłączeniu silnika z powodu krótkotrwałych (chwilowych) spadków i skoków napięcia.
• Histereza: Ponowne załączenie nastąpi automatycznie, gdy napięcie wzrośnie o wartość histerezy (ok. 5 V) powyżej napięcia zadziałania.
• Awaria Stycznika (Funkcja Kontroli): W przypadku wykrycia awarii styków stycznika, silnik jest wyłączany na stałe. Ponowne uruchomienie wymaga całkowitego odłączenia zasilania czujnika, usunięcia usterki stycznika i ponownego załączenia zasilania.

Specyfikacja Techniczna CZF-2BR
