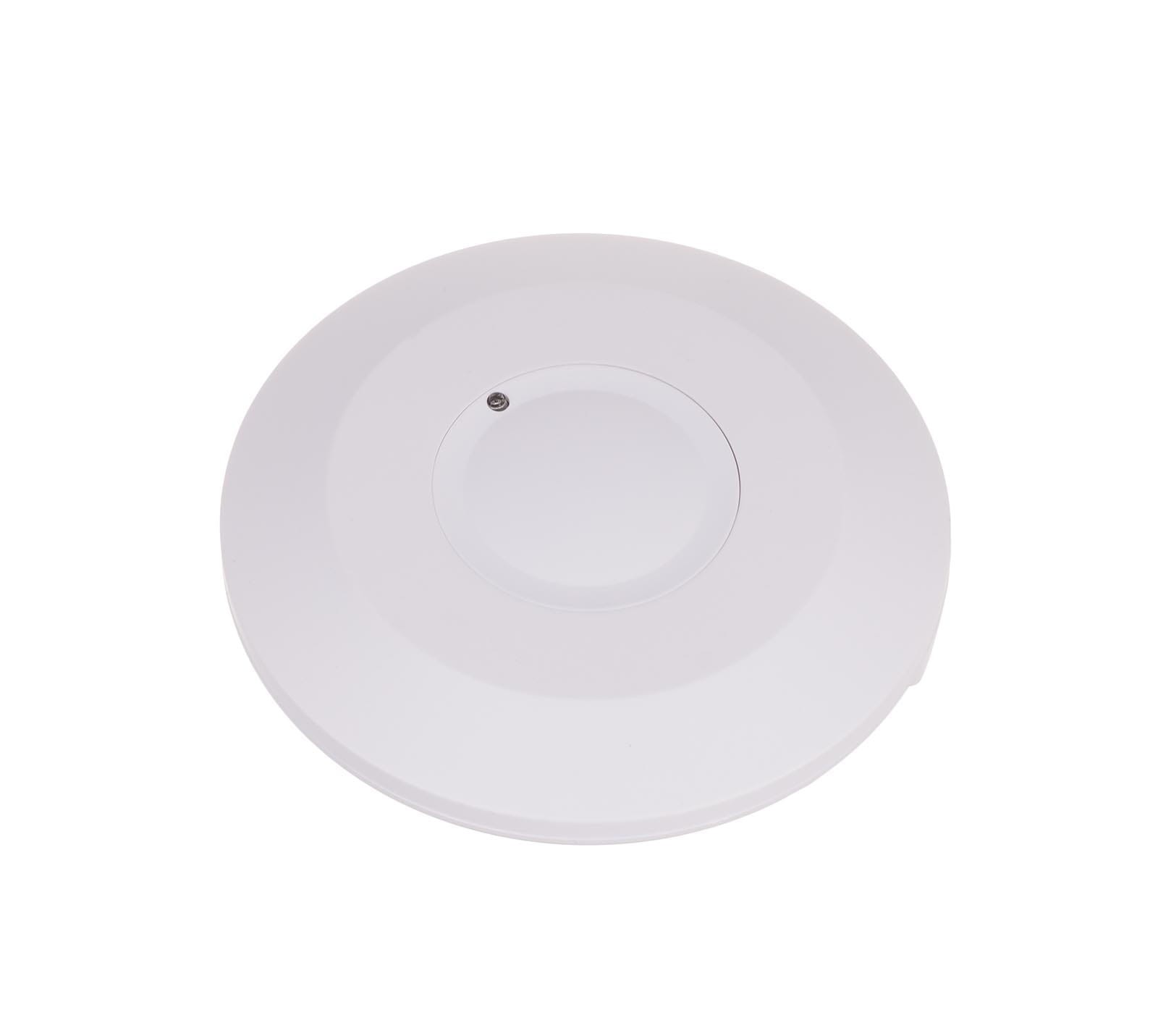

Czujnik ruchu mikrofalowy sufitowy, z funkcją obecności DRM-08 F&F

DRM-08 to sufitowy, mikrofalowy (radarowy) czujnik ruchu firmy F&F, który dzięki swojej zasadzie działania skutecznie pełni również funkcję czujnika obecności.

Zasada Działania (Mikrofalowa/Radarowa)

W przeciwieństwie do tradycyjnych czujników PIR (pasywnych, podczerwonych), które reagują na ciepło, DRM-08 jest czujnikiem aktywnym:

• Czujnik emituje i odbiera fale elektromagnetyczne o wysokiej częstotliwości (5,8 GHz).
• Wykrywa zmiany w odbiciu tych fal, spowodowane przemieszczeniem się obiektu (osoby, zwierzęcia) w zasięgu detekcji.
• Charakterystyczną cechą czujników mikrofalowych jest możliwość detekcji ruchu przez cienkie przegrody nie metalowe, takie jak płyty drewniane, płyty kartonowo-gipsowe, szkło czy tworzywa sztuczne.
• Temperatura otoczenia nie wpływa na jego działanie.

Funkcja Obecności i Sterowania

Czujnik DRM-08 automatycznie załącza oświetlenie i utrzymuje je włączone, dopóki w polu detekcji wykrywany jest ruch. To umożliwia wykorzystanie go jako czujnika obecności.

• Detekcja Ciągła: Ruch w obszarze detekcji powoduje automatyczne załączenie oświetlenia. Ciągły ruch (obecność) powoduje trwałe załączenie obwodu.
• Podtrzymanie Czasu: Dopiero brak ruchu w polu detekcji wyzwala regulowany czas podtrzymania oświetlenia. Ponowny, nawet niewielki ruch, zeruje licznik i rozpoczyna cykl podtrzymania od nowa.
• Automat Zmierzchowy (LXP): Czujnik jest wyposażony w automat zmierzchowy, który uniemożliwia załączenie oświetlenia w ciągu dnia. Aktywuje się dopiero po spadku natężenia oświetlenia poniżej nastawionego progu.

Regulacja i Parametry

Czujnik oferuje regulację kluczowych parametrów za pomocą potencjometrów:

• Promień Detekcji (SENS): Regulowany w zakresie 1 ÷ 8 m (dla wysokości montażu ≈ 2,5 m). Pole detekcji: 360°.
• Czas Załączenia (TIME): Regulowany czas podtrzymania od momentu zaniku ruchu – w zakresie 10 ± 3 s ÷ 12 ± 1 min.
• Próg Zadziałania (LXP): Regulowany poziom jasności, który aktywuje gotowość czujnika – w zakresie 3 ÷ 2000 Lx.

Podstawowe Dane Techniczne

• Napięcie zasilania: 230 V AC.
• Maksymalny prąd obciążenia AC-1: 10 A.
• Montaż: Natynkowy (sufitowy).
• Wymiary: Ø115 mm, wysokość: 24 mm.
• Wysokość montażu: 2,0 ÷ 6,0 m.
• Stopień ochrony: IP20.
