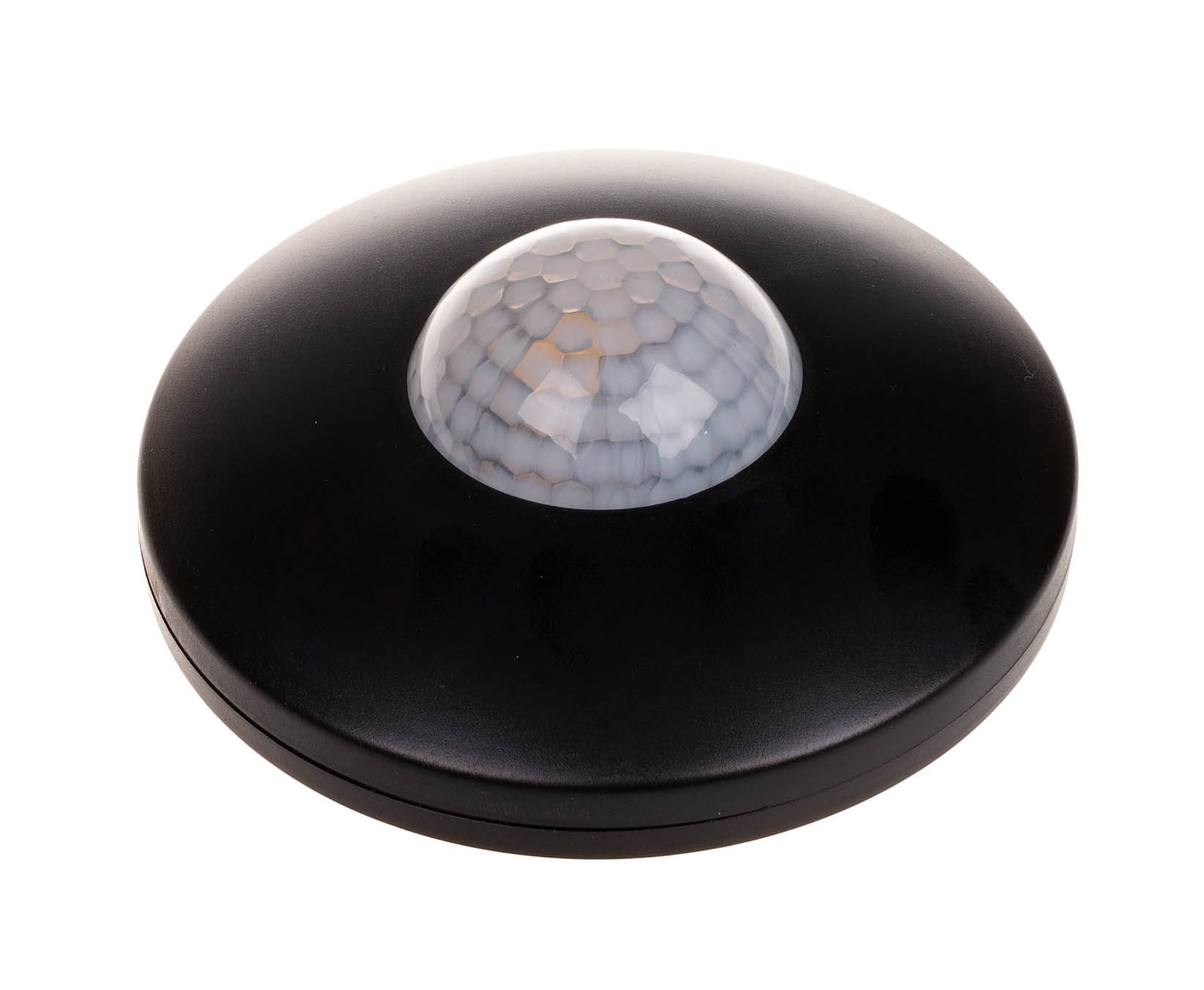

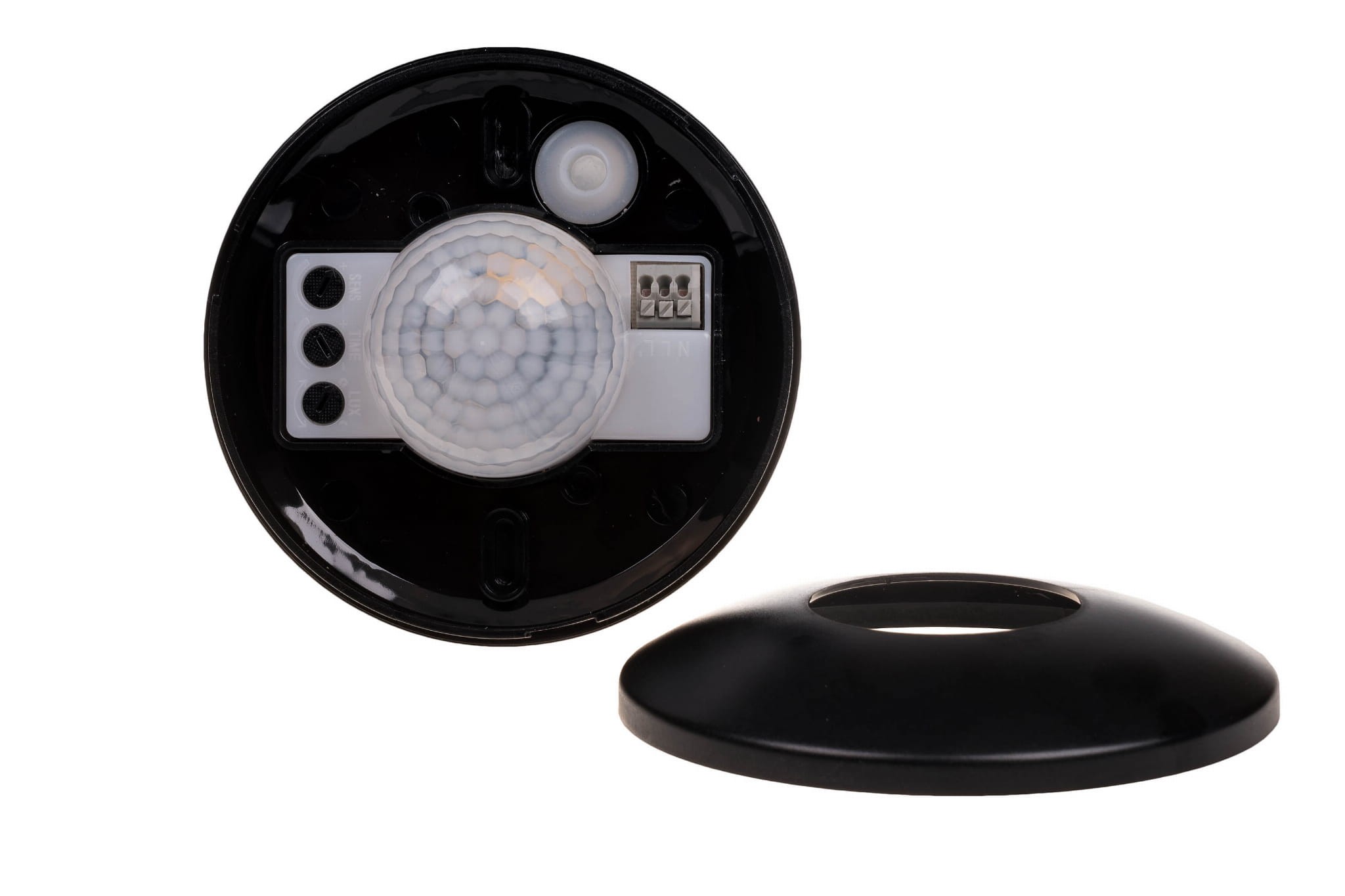

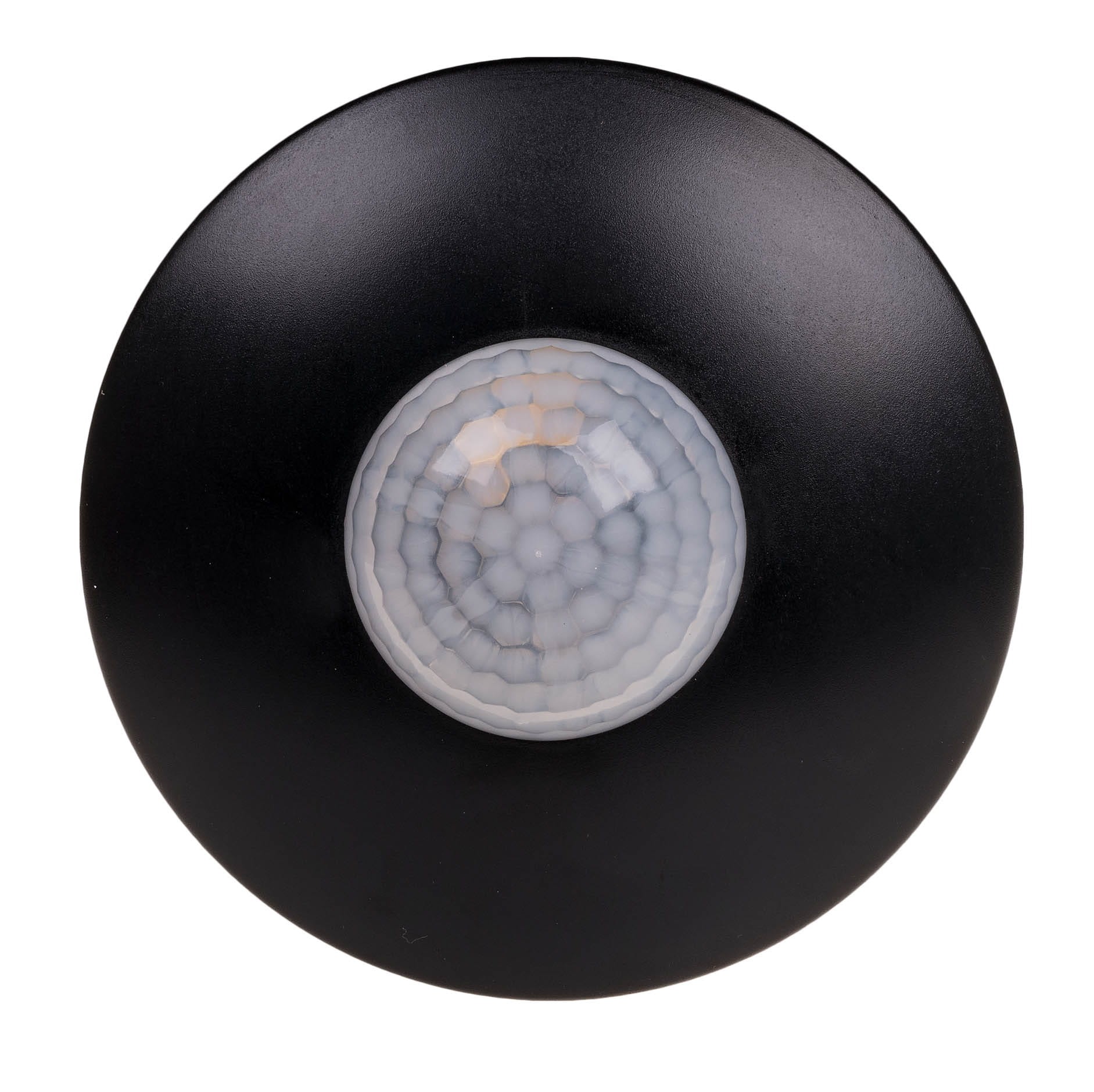

Czujnik ruchu DR-06B-24V DR-06B-24V F&F

Jak działa czujnik ruchu PIR?

Czujnik ruchu PIR z detekcją promieniowania podczerwonego wykrywa przemieszczanie się źródeł ciepła w obszarze jego działania. Na skuteczność detekcji ma wpływ ilość ciepła emitowanego przez poruszający się obiekt, jego wielkość, kierunek oraz prędkość ruchu. Ważnym czynnikiem jest również temperatura otoczenia.

Efektywność czujnika ruchu PIR będzie najmniejsza gdy:
- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),
- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika ruchu,
- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

Przykładowo, do nieprawidłowej pracy czujników ruchu PIR z detekcją promieniowania podczerwonego może przyczynić się źródło światła znajdujące się w polu detekcji czujnika ruchu. Załączenie lub wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co czujnik ruchu PIR może zinterpretować jako poruszający się obiekt.

Specyfikacja:

Napięcie zasilania

24 V AC/DC

Maksymalny prąd obciążenia AC-1

4 A *

Czas wyłączenia

3 s÷12 min. (±3 min.)

Próg aktywacji zmierzchowej

10÷2000 Lx

Detekcja ruchu

0,6÷1,5 m/s

Pole detekcji poziomej

360°

Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C)

5 m

Wysokość montażu czujnika

2,5÷3,5 m

Moc podłączona lampy żarowe

800 W

Moc podłączona lampy świetlówkowe

400 W

Rodzaj detekcji

promieniowanie podczerwone

Przyłącze

zaciski śrubowe 1,0 mm²

Moment dokręcający

0,25 Nm

Pobór mocy czuwanie/praca

0,10 W/0,45 W

Temperatura pracy

-10÷40°C

Wymiary

Ø-115 mm, h-47 mm

Montaż

natynkowy

Stopień ochrony

IP40

* Obciążenie o charakterze rezystancyjnym [AC-1]. W przypadku obciążeń o innym charakterze (np. oświetlenie LED) maksymalny prąd obciążenia może być znacząco niższy.
