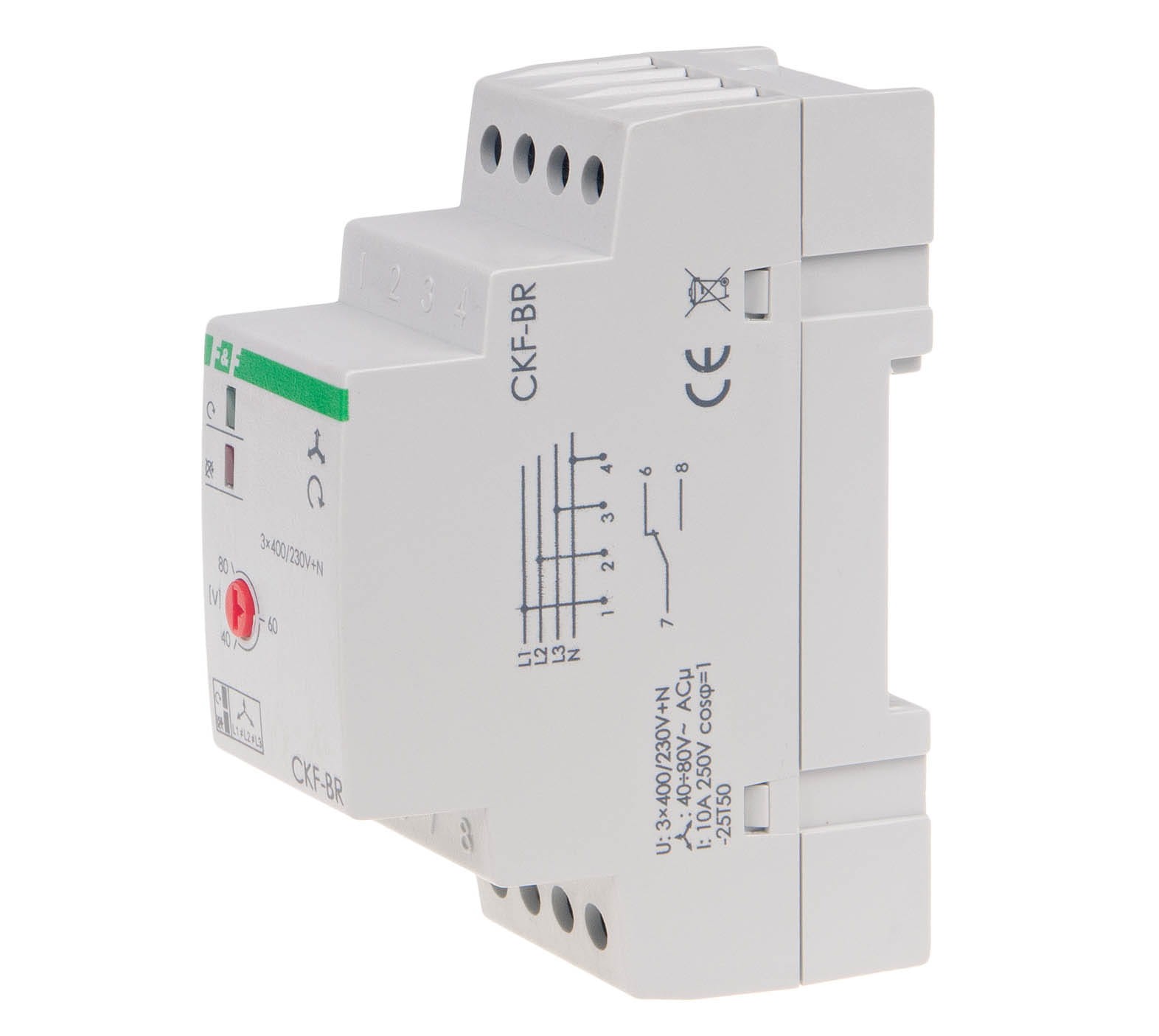

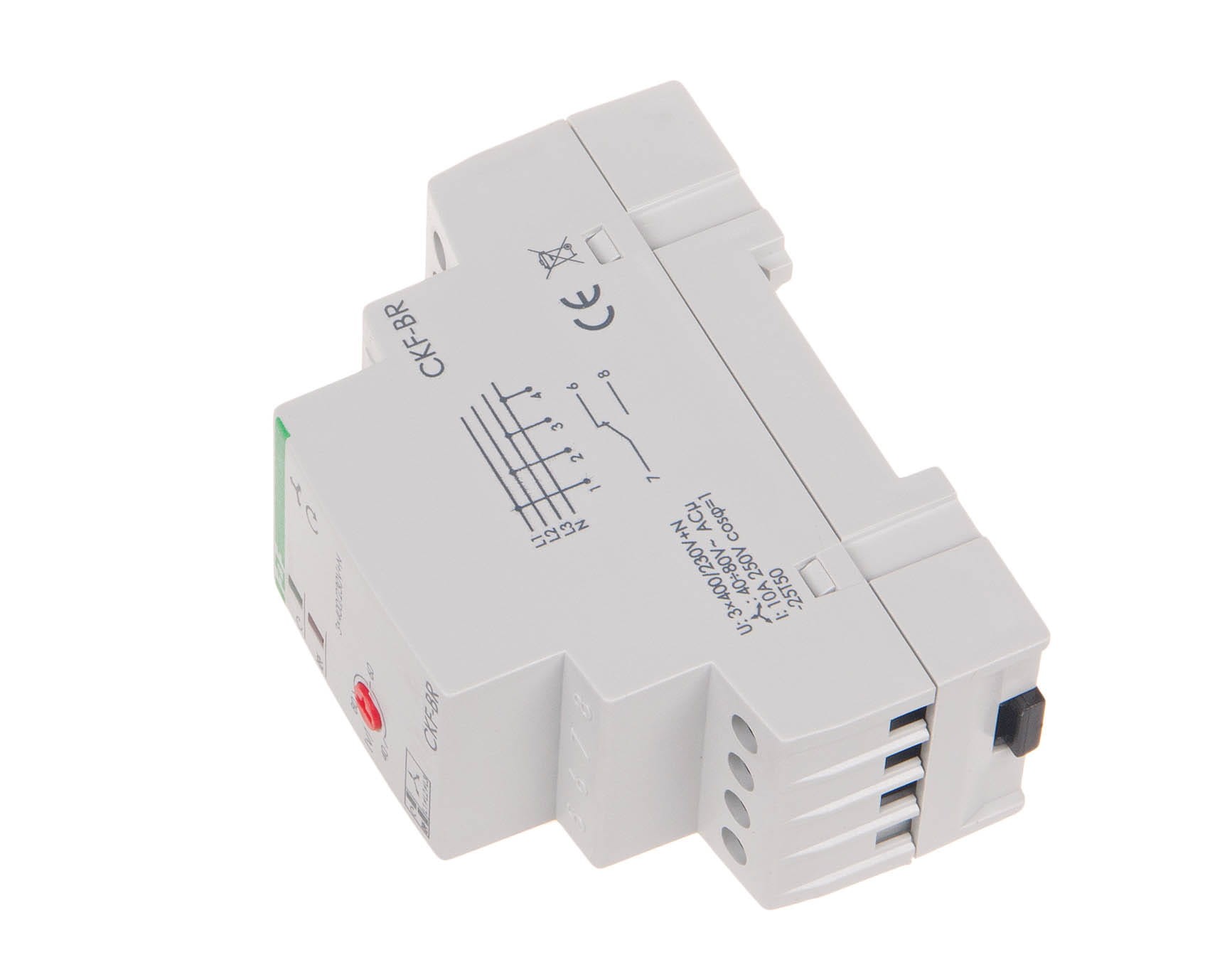

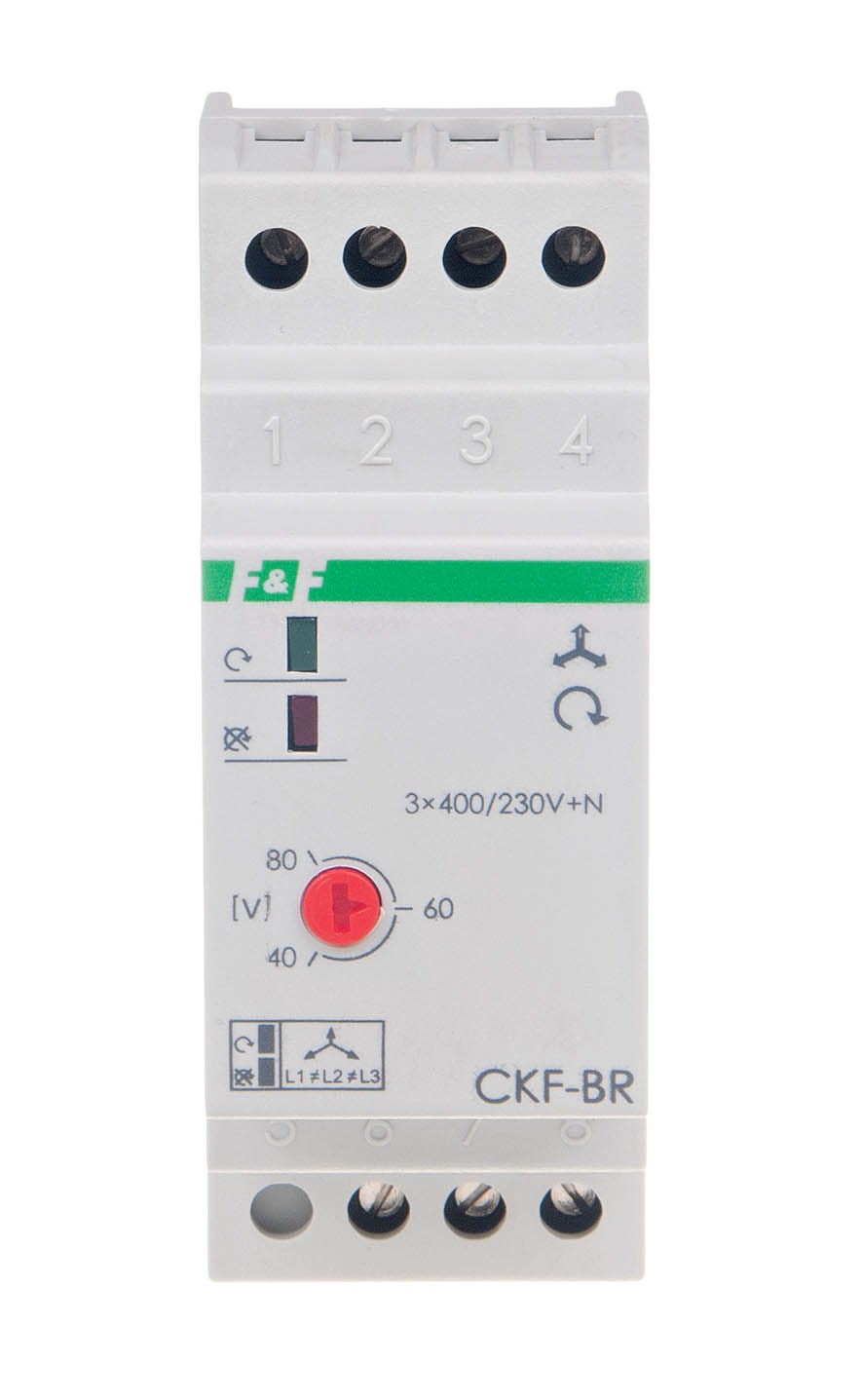

Czujnik Kolejności i Zaniku Faz CKF-BR F&F
Przekaźnik Kontroli Faz z Regulowanym Progiem Asymetrii
CKF-BR to mikroprocesorowy czujnik (przekaźnik) firmy F&F, który służy do zaawansowanej ochrony silników elektrycznych trójfazowych i innych urządzeń zasilanych z sieci 3-fazowej. Jego kluczową cechą jest regulowany próg asymetrii napięciowej zadziałania.
Czujnik montowany jest na standardowej szynie DIN (TH-35) i zajmuje szerokość 2 modułów (35 mm).
Podstawowe Funkcje Zabezpieczające
- Kontrola Asymetrii Napięciowej:
- Zabezpiecza przed asymetrią napięć między fazami, która jest częstą przyczyną uszkodzeń silników.
- Próg asymetrii jest regulowany w zakresie od 40 V do 80 V, co pozwala dostosować czułość urządzenia do specyfiki instalacji.
- Kontrola Zaniku Fazy: Wyłącza silnik w przypadku całkowitego zaniku napięcia w co najmniej jednej fazie.
- Kontrola Kolejności Faz: Monitoruje poprawną kolejność faz, uniemożliwiając rozruch silnika, który mógłby wirować w niepożądanym kierunku.
Charakterystyka Działania i Dane Techniczne
| Parametr | Wartość | Uwagi |
|---|---|---|
| Napięcie Zasilania | 3 × 400 V AC + N | Wymaga podłączenia przewodu neutralnego (N). |
| Regulowany Próg Asymetrii | 40 V ÷ 80 V | Kluczowa funkcja pozwalająca na precyzyjną kalibrację. |
| Opóźnienie Wyłączenia | 4 s | Zapobiega przypadkowemu wyłączeniu silnika przy krótkotrwałych, chwilowych spadkach napięcia. |
| Element Wykonawczy (Styk) | Przekaźnik, 1 × NO/NC (przełączny) | Umożliwia elastyczne wpięcie w obwód sterowania. |
| Maksymalny Prąd Obciążenia | 10 A (AC1) | Prąd na styku przekaźnika. |
| Histereza Napięciowa | 5 V | Wartość, o jaką musi wzrosnąć napięcie po awarii, aby nastąpiło automatyczne ponowne załączenie. |
| Wymiary | 2 moduły (35 mm szerokości) | Montaż na szynie DIN (TH-35). |
Działanie:
W przypadku wykrycia zaniku fazy lub przekroczenia nastawionego progu asymetrii, czujnik odłącza zasilanie sterujące z opóźnieniem 4 sekund. Jeśli natomiast przed czujnikiem wystąpi zmiana kolejności faz, urządzenie nie pozwoli na uruchomienie silnika, aby zapobiec niepożądanej zmianie kierunku wirowania.
