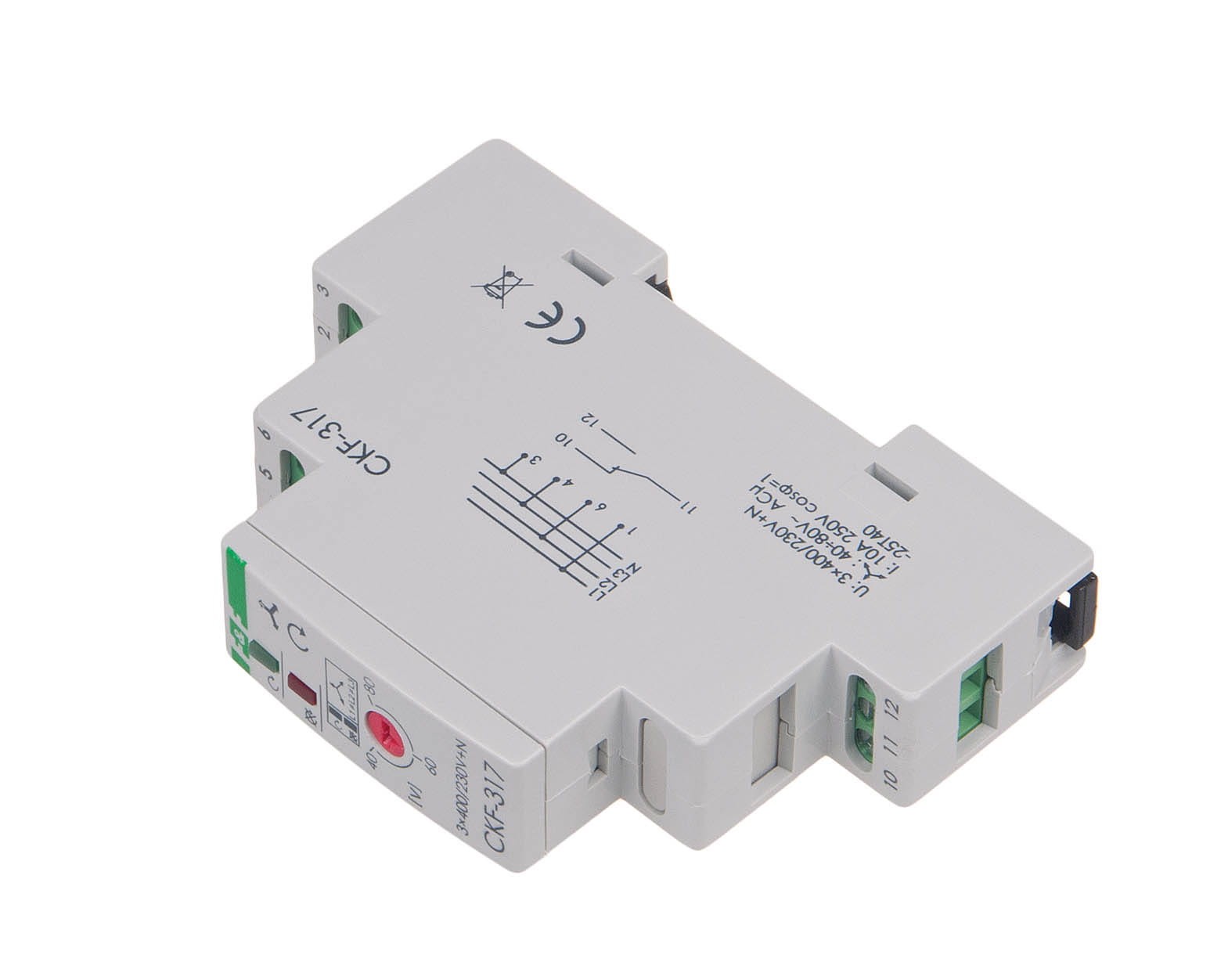

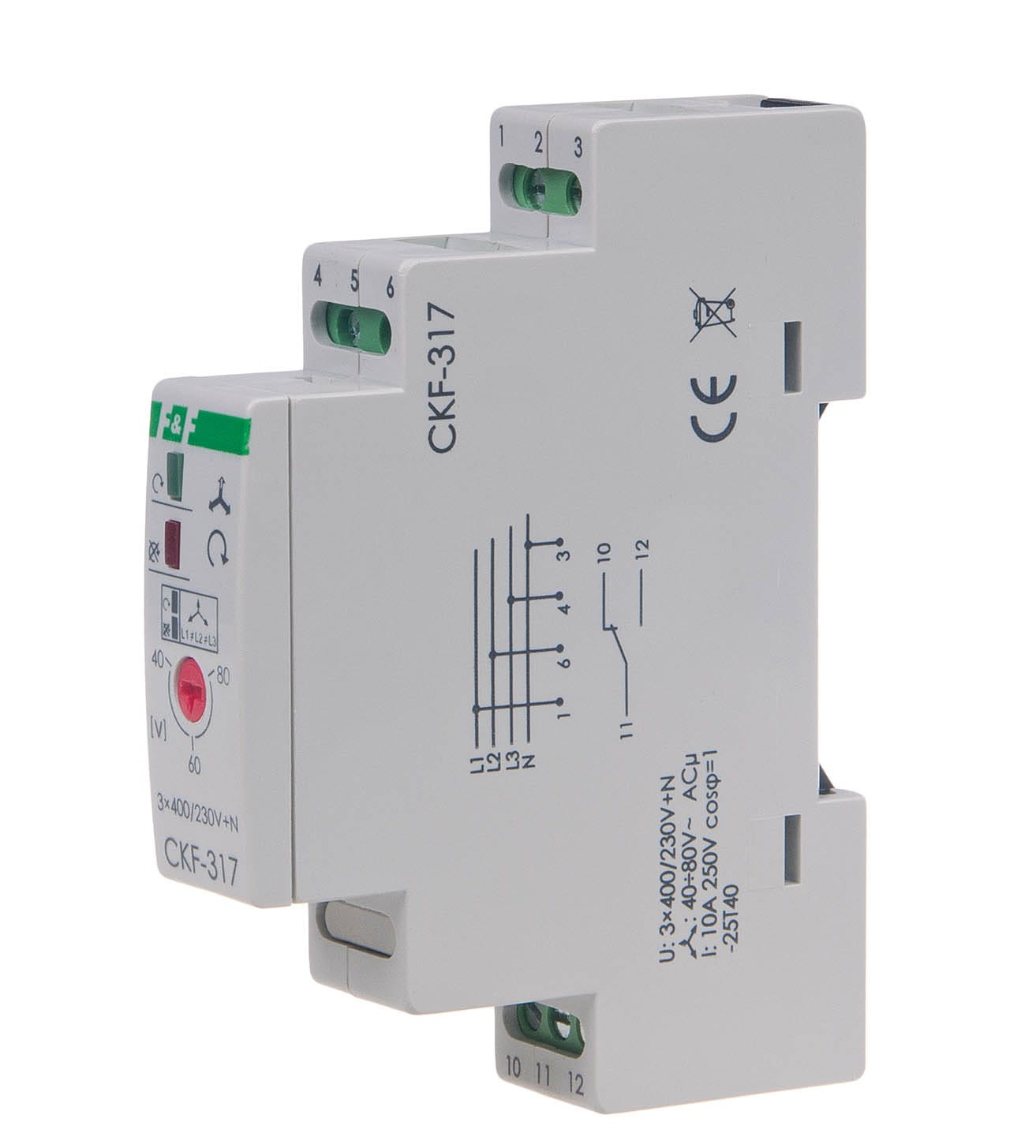

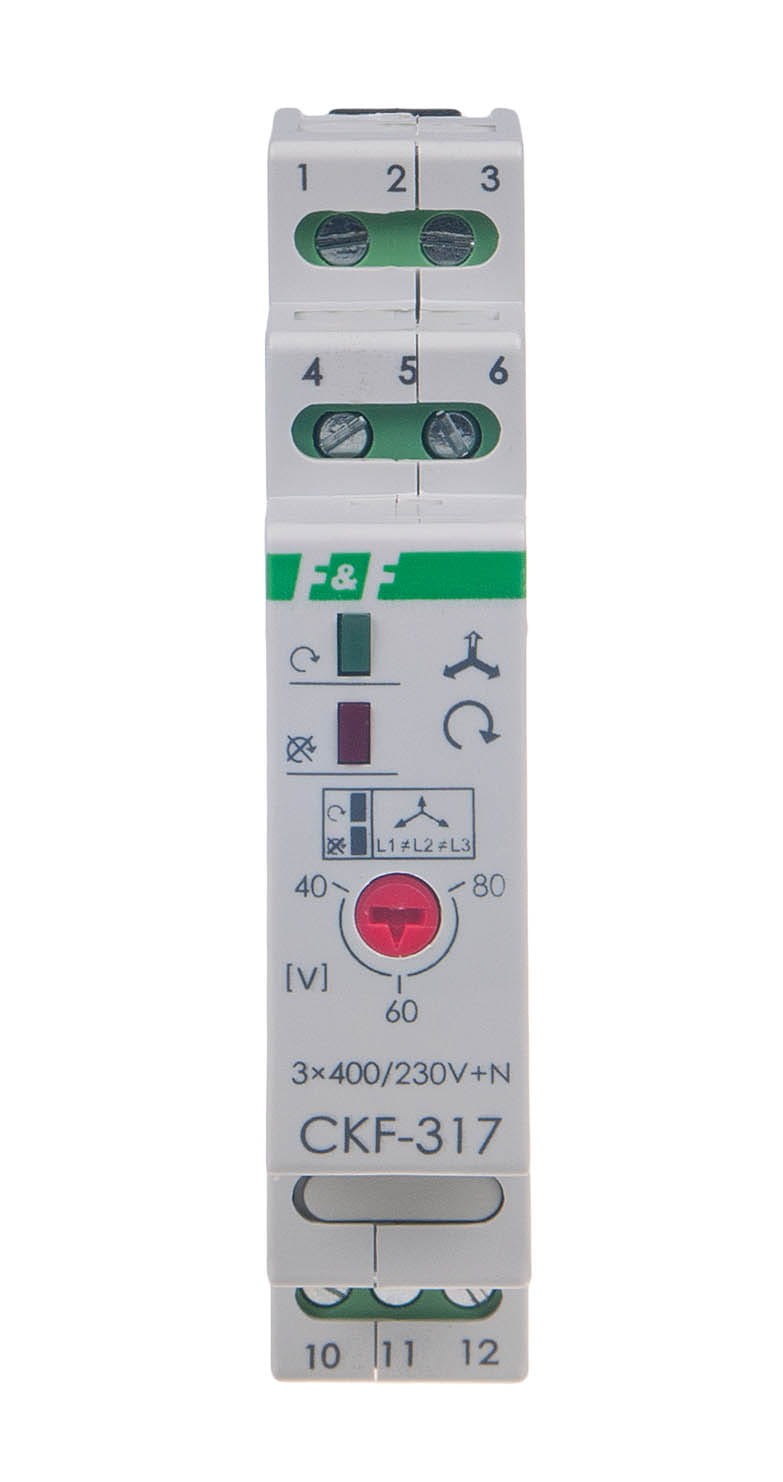

Czujnik Kolejności i Zaniku Faz CKF-317 F&F

Z Regulowanym Progiem Asymetrii Napięciowej, Montaż DIN

CKF-317 to elektroniczny przekaźnik kontroli faz przeznaczony do kompleksowego zabezpieczania silników elektrycznych oraz innych urządzeń zasilanych z sieci trójfazowej 3x400V+N.

Głównym zadaniem urządzenia jest ochrona silnika przed uszkodzeniem spowodowanym nieprawidłowościami napięcia zasilającego, w szczególności zanikiem fazy i asymetrią napięć.

Główne Funkcje Zabezpieczające

• Kontrola Zaniku Fazy: Wyłącza zasilanie, gdy napięcie zaniknie w co najmniej jednej fazie (L1, L2 lub L3).
• Kontrola Asymetrii Napięciowej: Wyłącza zasilanie, gdy asymetria napięć między fazami przekroczy ustawiony próg. Model CKF-317 posiada regulowany próg zadziałania w zakresie 40 V ÷ 80 V, co pozwala na precyzyjne dopasowanie ochrony do wymagań instalacji.
• Kontrola Kolejności Faz: Zabezpiecza przed niepożądaną zmianą kierunku wirowania silnika, np. po pracach konserwacyjnych. Czujnik nie pozwoli na uruchomienie silnika, jeśli kolejność faz jest nieprawidłowa.

Działanie i Parametry Kluczowe

• Opóźnienie Wyłączenia: Czujnik wyłącza zasilanie z opóźnieniem wynoszącym 4 sekundy. Zapobiega to przypadkowemu odłączeniu silnika wskutek krótkotrwałych, chwilowych spadków napięcia.
• Automatyczne Załączenie: Po powrocie prawidłowych parametrów zasilania (właściwa kolejność faz, symetria napięć w zakresie histerezy), przekaźnik automatycznie wznawia działanie.
• Histereza Napięciowa: Wynosi 5 V. Jest to różnica między napięciem zadziałania (wyłączenia) a napięciem powrotu do pracy (załączenia).

Dane Techniczne

Czujnik CKF-317 jest niezbędny w instalacjach, gdzie krytyczna jest poprawna praca silników, pomp i innych odbiorników trójfazowych wrażliwych na wahania napięcia i niewłaściwy kierunek wirowania.
