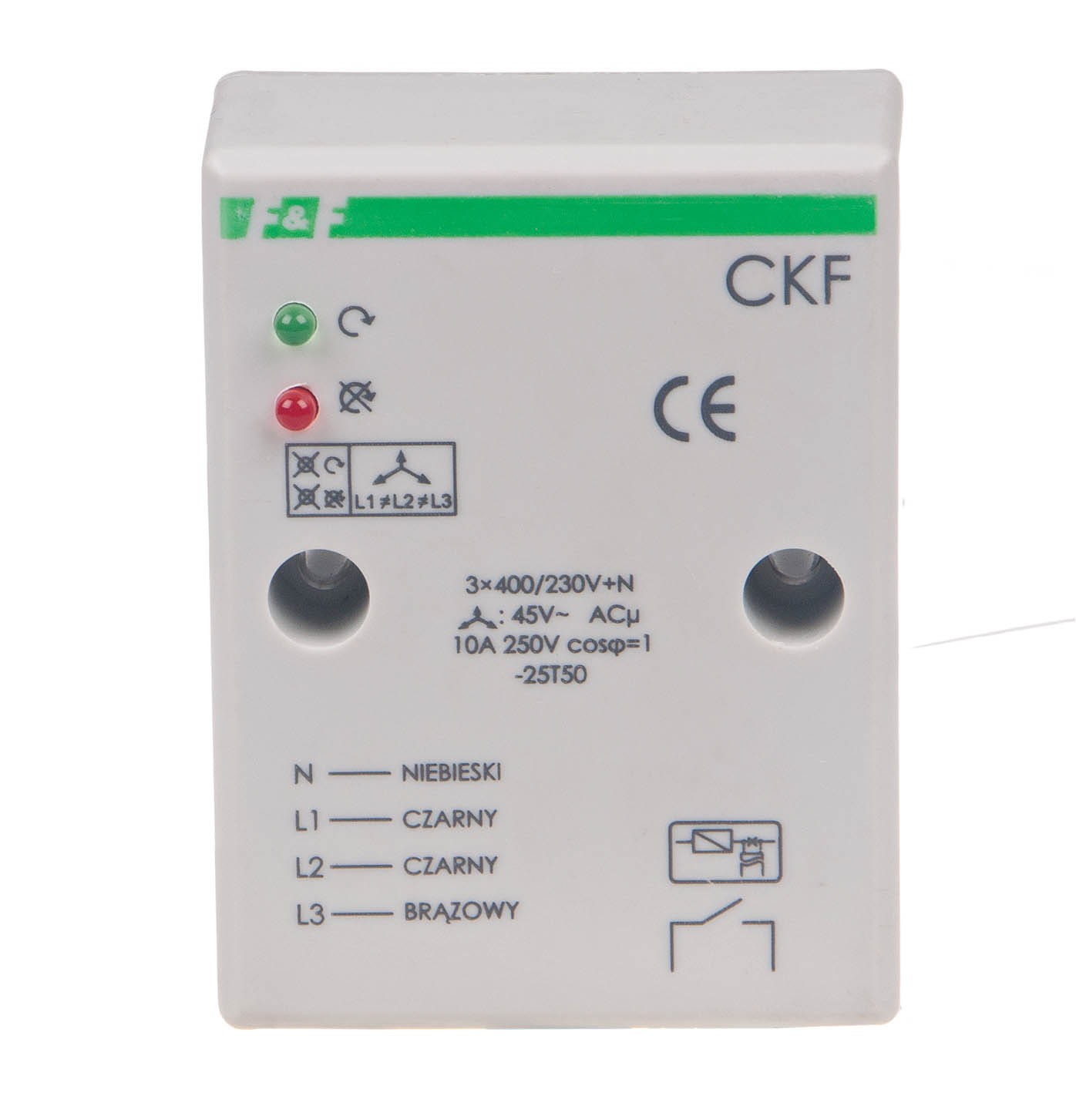

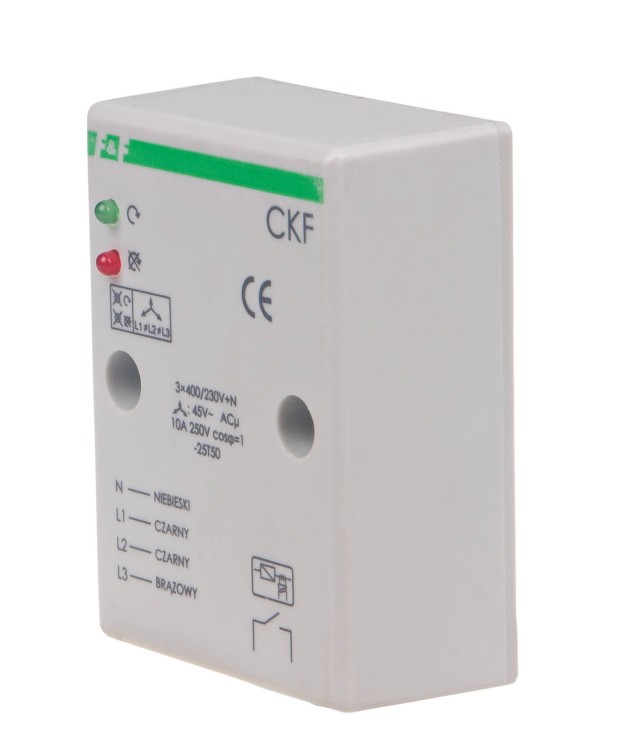

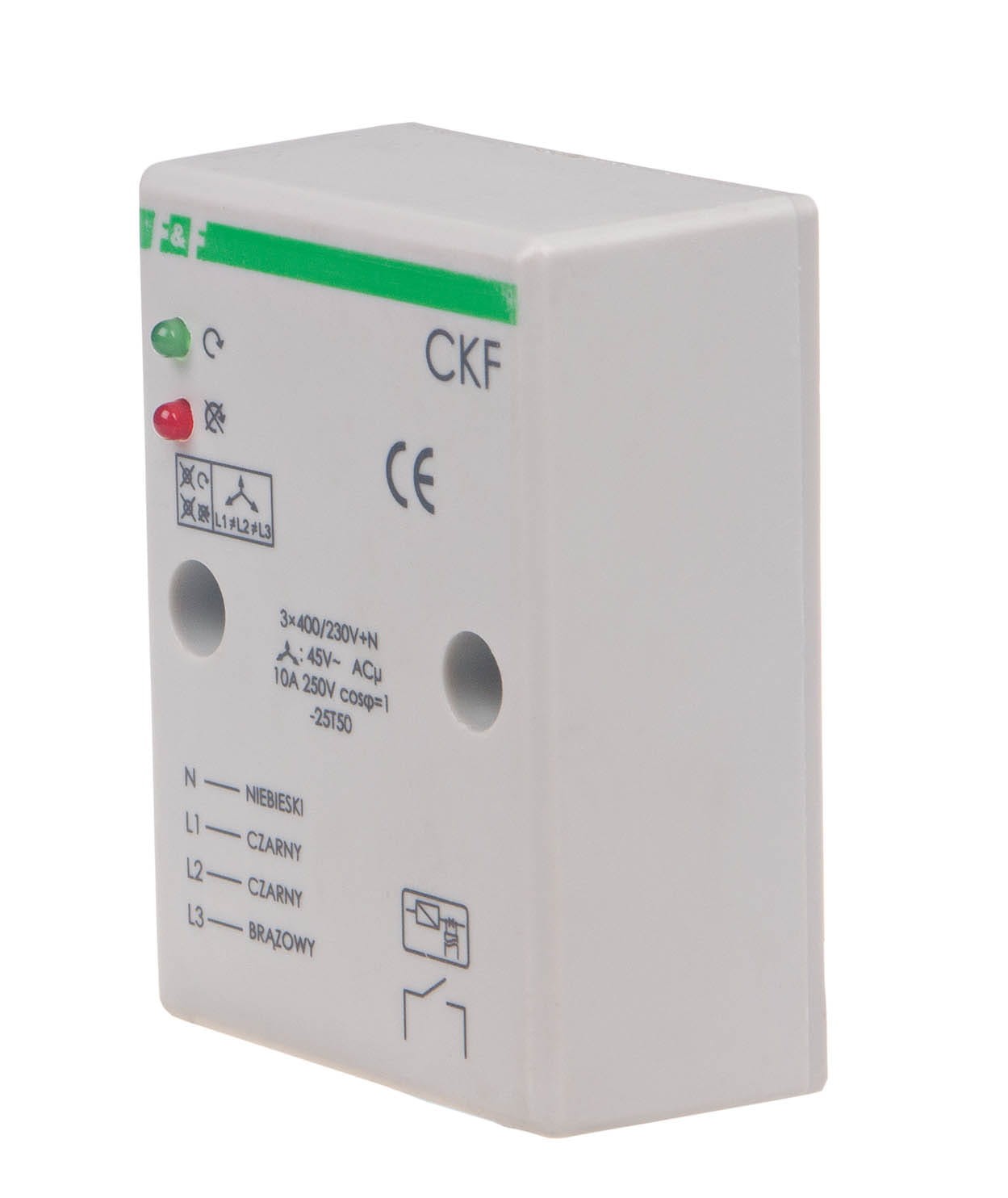

Czujnik Kolejności i Zaniku Faz CKF F&F

Czujnik CKF (dostępny w wariantach CKF lub nowszy, modułowy CKF-316) firmy F&F to specjalistyczny przekaźnik kontroli przeznaczony do zabezpieczania urządzeń trójfazowych, głównie silników elektrycznych, przed szkodliwymi skutkami nieprawidłowego zasilania. Wersja CKF z oznaczeniem "montaż natablicowy" jest to model przeznaczony do montażu powierzchniowego (natynkowego), poza standardową szyną DIN.

Podstawowe Funkcje Zabezpieczające

Głównym zadaniem czujnika CKF jest ochrona silników i innych urządzeń trójfazowych przed trzema kluczowymi zagrożeniami:

1. Zanik napięcia w co najmniej jednej fazie (brak fazy):
   • Natychmiast wyłącza obwód w przypadku utraty jednej z faz, co chroni silnik przed pracą dwufazową i uszkodzeniem.
2. Asymetria napięć między fazami:
   • Wyłącza obwód, gdy różnica napięć między fazami przekracza stały, ustawiony próg (CKF natablicowy: 45 V~, CKF-316 na szynę: 55 V~).
   • Wyłączenie następuje z opóźnieniem ok. 4 s, co zapobiega niepotrzebnemu odłączeniu przy chwilowych spadkach napięcia.
3. Nieprawidłowa kolejność faz (zmiana kierunku wirowania):
   • Zapobiega uruchomieniu silnika w przypadku błędnej kolejności faz, która mogłaby spowodować niepożądaną zmianę kierunku obrotów.

Dane Techniczne (CKF - Wersja Natablicowa)

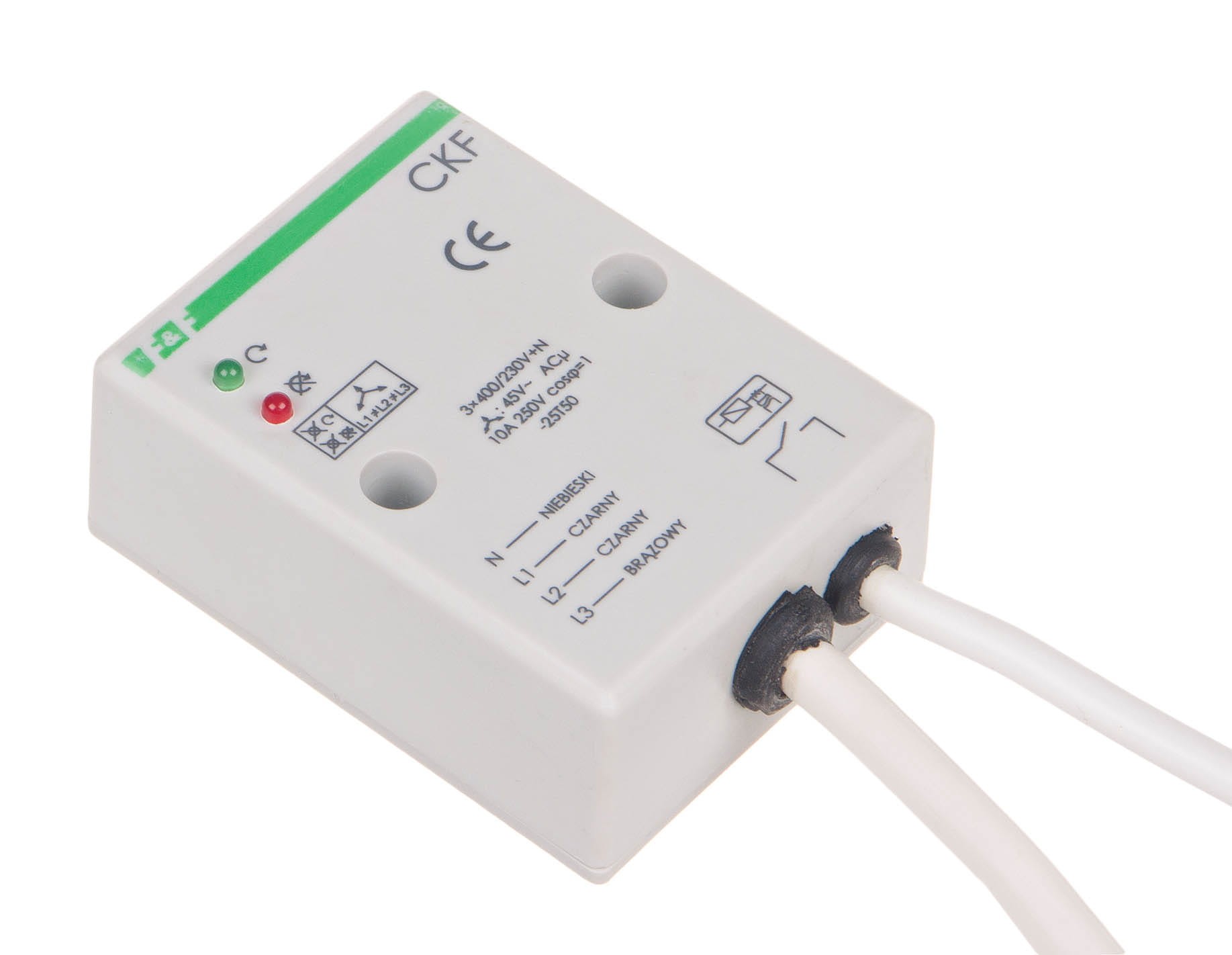

Poniższa specyfikacja odnosi się do wersji CKF przeznaczonej do montażu natablicowego (natynkowego), wyposażonej w wyprowadzone przewody przyłączeniowe OMY:

• Napięcie zasilania: 3 × 400 V + N
• Kontrolowane wielkości: Zanik fazy, asymetria napięć, kolejność faz
• Asymetria napięciowa zadziałania: 45 V~ (stały próg)
• Histereza napięciowa: 5 V~
• Opóźnienie wyłączenia: 4 s
• Element wykonawczy: Przekaźnik
• Konfiguracja styków: 1 × NO (jeden styk normalnie otwarty)
• Maksymalny prąd obciążenia: 10 A
• Kontrola zasilania: 2 × LED
• Montaż: Natynkowy/Natablicowy
• Wymiary: Ok. 51 mm x 67 mm x 26 mm
• Stopień ochrony: IP20

Uwaga: W ofercie F&F dostępny jest również CKF-316 przeznaczony do montażu na szynie TH-35 (moduł 18 mm), który posiada styk 1 × NO/NC i nieco inny próg asymetrii (55 V~).
