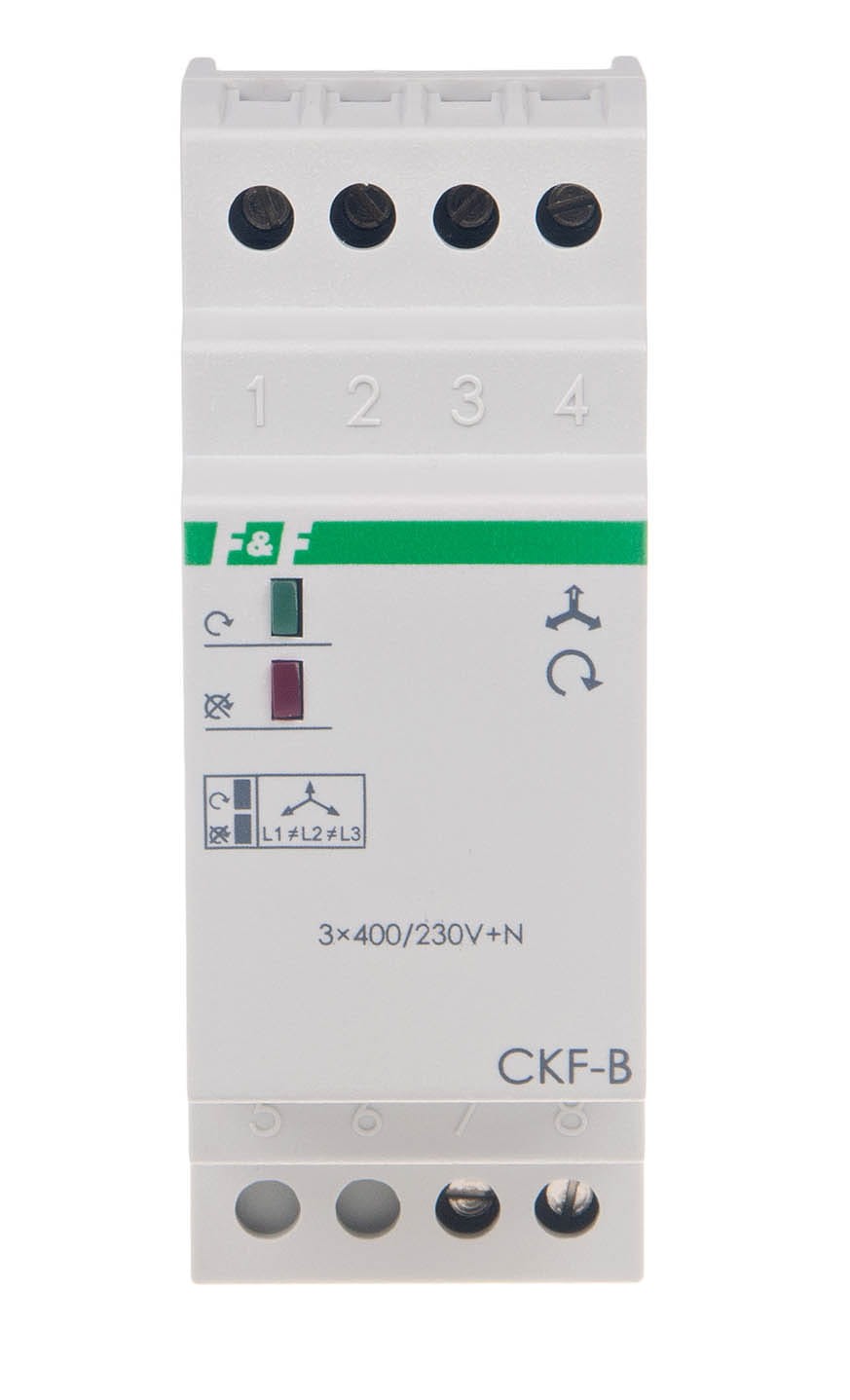

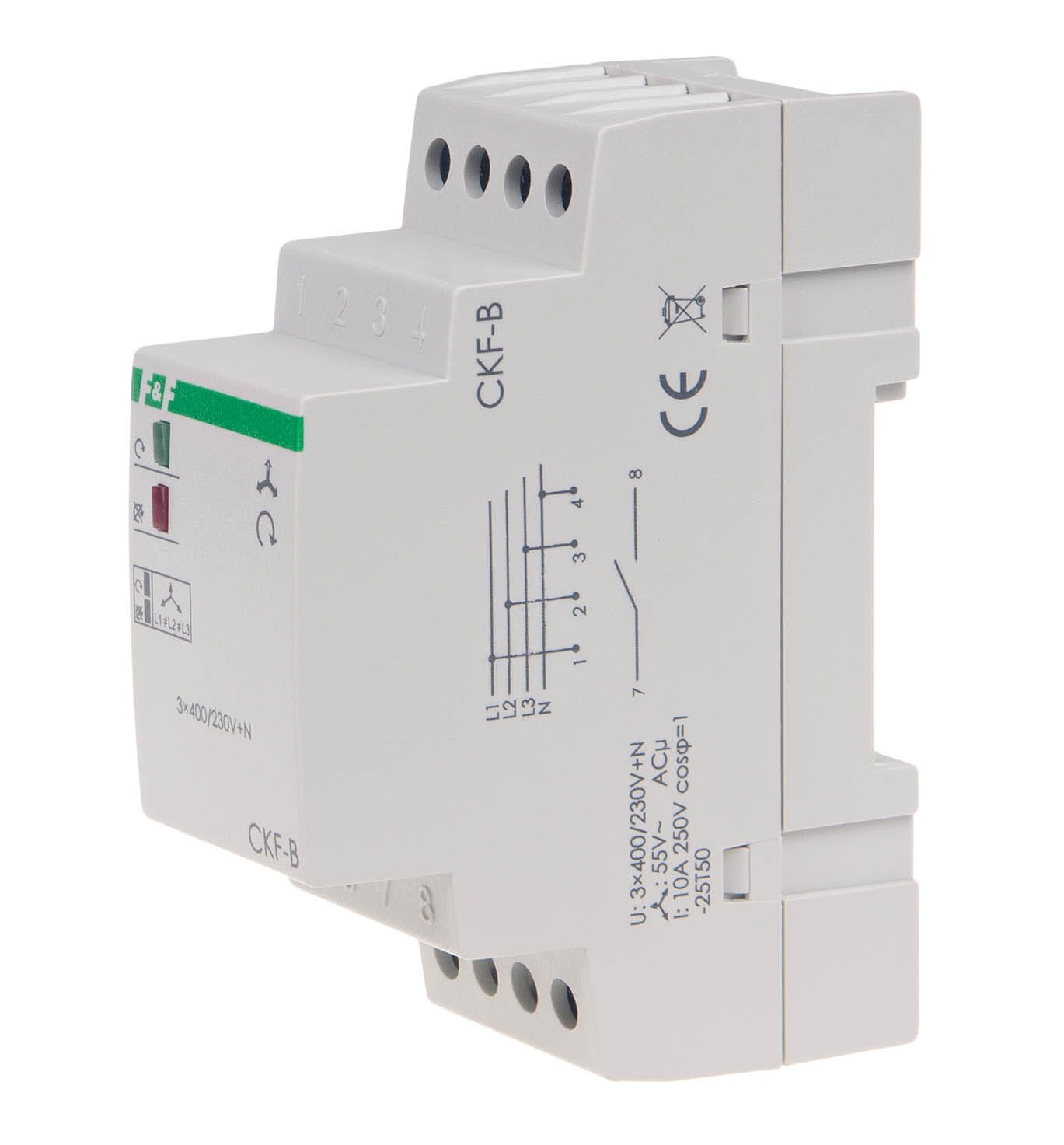

Czujnik kolejności i zaniku faz, montaż na szynie DIN CKF-B F&F

CKF-B to modułowy przekaźnik kontroli faz firmy F&F, przeznaczony do kompleksowego zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej (3×400 V + N). Monitoruje sieć pod kątem kluczowych nieprawidłowości, które mogłyby doprowadzić do uszkodzenia silnika.

Kluczowe Funkcje Zabezpieczające

Czujnik zabezpiecza silnik przed:

• Zanik Faz: Całkowity zanik napięcia w co najmniej jednej fazie.
• Asymetria Napięciowa: Wystąpienie zbyt dużej asymetrii napięć międzyfazowych (powyżej progu zadziałania).
• Niewłaściwa Kolejność Faz: Zmiana kolejności faz (zamiana L1-L2-L3), która mogłaby spowodować niepożądaną zmianę kierunku obrotów silnika.

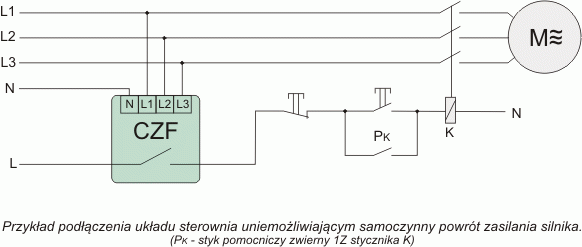

Zasada Działania i Parametry CKF-B

• Opóźnienie Wyłączenia: W przypadku zaniku fazy lub asymetrii, wyłączenie nastąpi z opóźnieniem 4 s, co chroni przed niepożądanym odłączeniem przy chwilowych zakłóceniach.
• Kontrola Kolejności: Przy niewłaściwej kolejności faz, czujnik nie pozwoli na załączenie silnika (styk pozostanie otwarty), a stan ten jest sygnalizowany (zwykle czerwoną diodą LED).
• Automatyczne Załączenie: Po powrocie prawidłowych parametrów napięciowych i właściwej kolejności faz, czujnik automatycznie załącza obwód sterujący.
• Asymetria Napięciowa Zadziałania: Stały próg 55 V.
• Histereza Napięciowa: 5 V (różnica napięć potrzebna do ponownego załączenia).

Specyfikacja Techniczna

• Napięcie zasilania: 3×400 V + N.
• Element wykonawczy: Przekaźnik.
• Konfiguracja styku: 1 × NO (normalnie otwarty).
• Maksymalny prąd obciążenia: 10 A (AC-1).
• Montaż: Na szynie TH-35 mm (DIN).
• Szerokość: 2 moduły (35 mm).
• Kontrola: Zanik faz, Asymetria, Kolejność faz.
