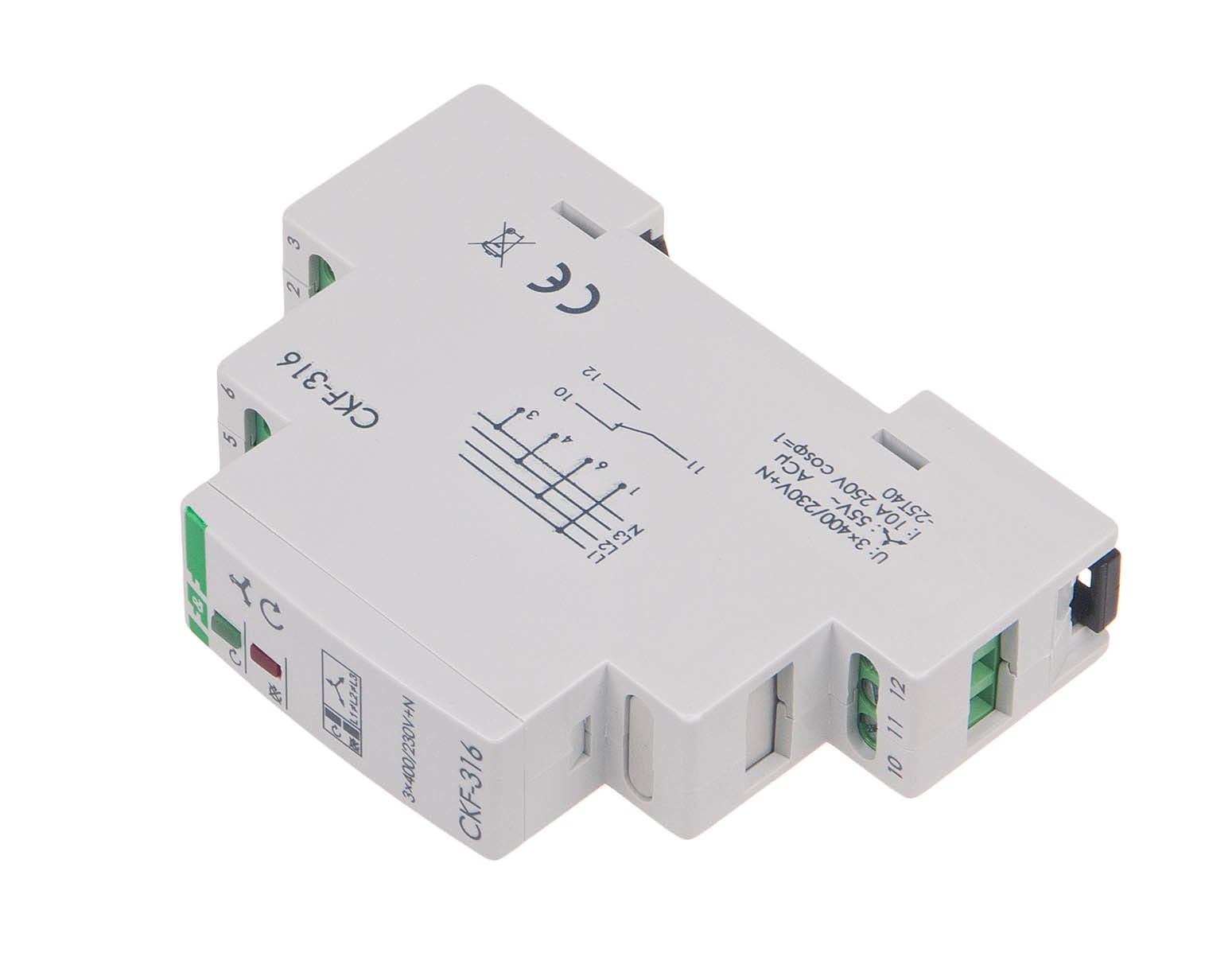

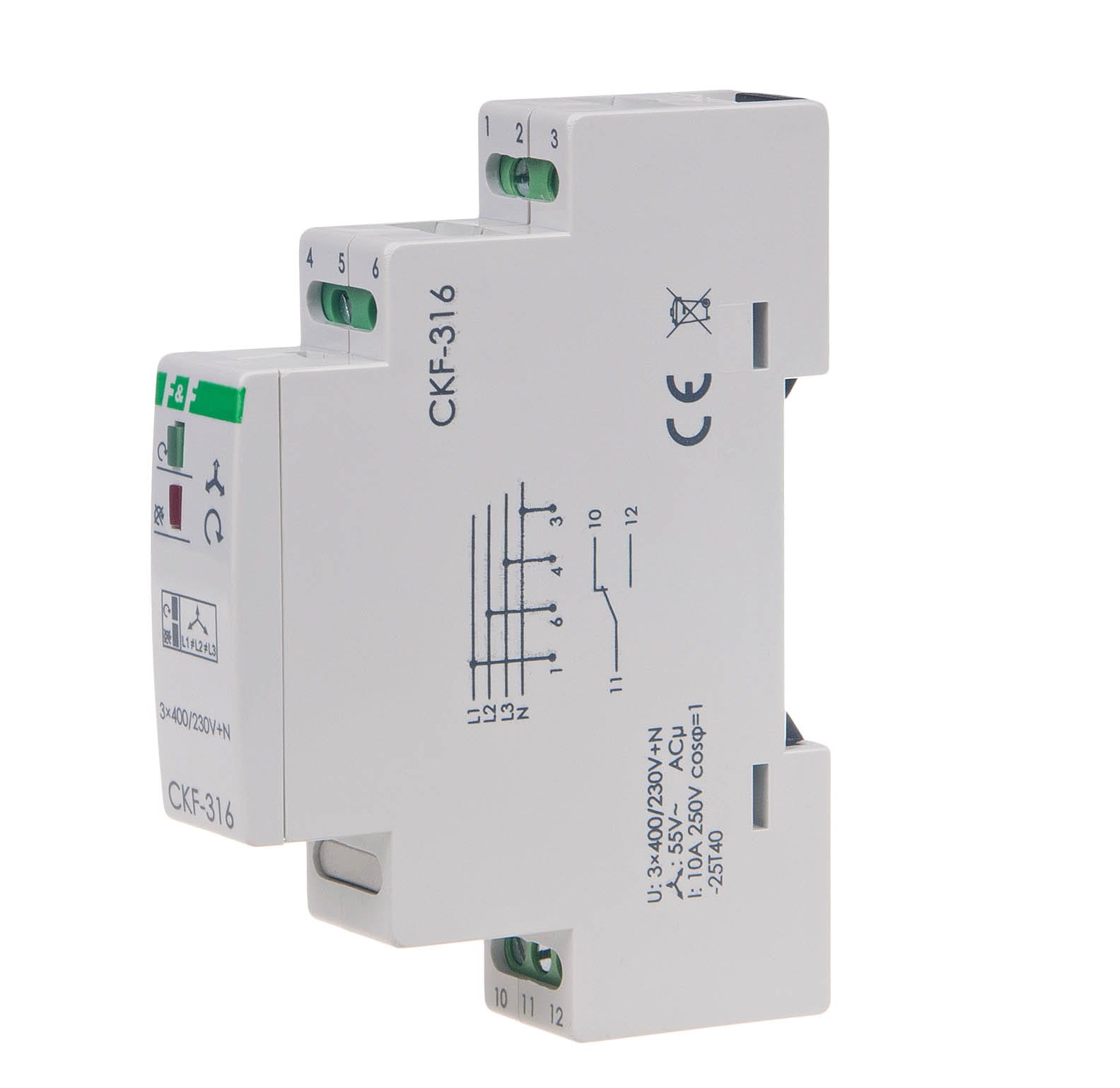

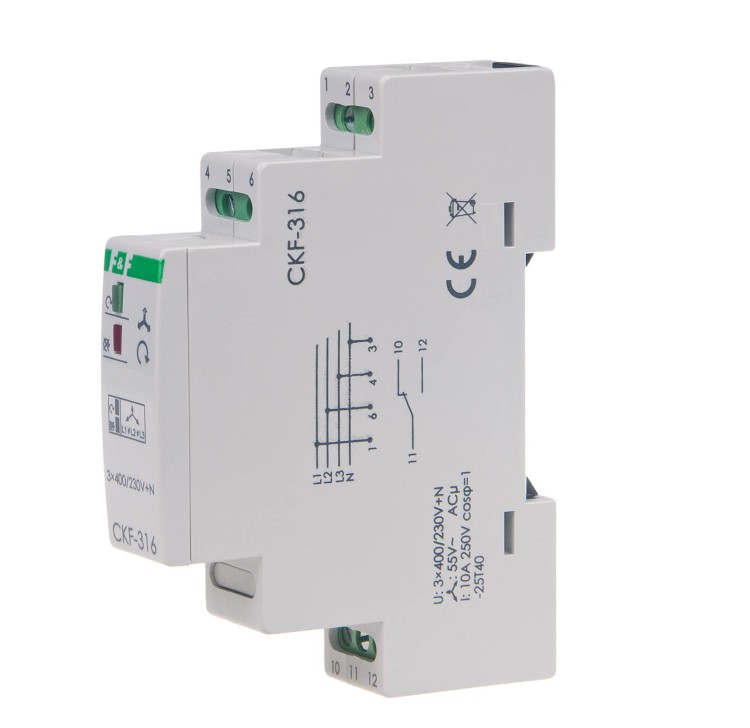

Czujnik kolejności i zaniku faz CKF-316 F&F

CKF-316 to modułowy przekaźnik kontroli faz firmy F&F, przeznaczony do kompleksowego zabezpieczania silników elektrycznych oraz innych urządzeń zasilanych z sieci trójfazowej 3×400 V + N.

Główne Funkcje Zabezpieczające

Czujnik CKF-316 jest niezbędny tam, gdzie kluczowe jest utrzymanie prawidłowych parametrów zasilania trójfazowego. Zabezpiecza przed:

• Zanikiem Faz: Wykrywa brak napięcia w co najmniej jednej, dowolnej fazie.
• Asymetrią Napięciową: Wyłącza zasilanie, gdy różnica napięć między fazami przekracza stały próg zadziałania (55 V).
• Niewłaściwą Kolejnością Faz: Monitoruje kolejność faz (L1, L2, L3) i w przypadku jej zmiany (co grozi niepożądaną zmianą kierunku obrotów silnika), nie pozwala na jego uruchomienie.

Działanie i Sygnalizacja

• Wyłączenie (Zanik/Asymetria): Zanik fazy lub asymetria powoduje wyłączenie silnika z opóźnieniem 4 sekund. To opóźnienie zapobiega przypadkowemu wyłączeniu przy chwilowych spadkach napięcia.
• Ponowne Załączenie: Po powrocie prawidłowego napięcia (powyżej progu zadziałania plus histereza 5 V), ponowne załączenie następuje automatycznie.
• Blokada (Kolejność Faz): W przypadku wykrycia nieprawidłowej kolejności faz (np. L1-L3-L2), czujnik uniemożliwia załączenie silnika, chroniąc go przed uszkodzeniem. Uruchomienie jest możliwe dopiero po skorygowaniu kolejności faz.

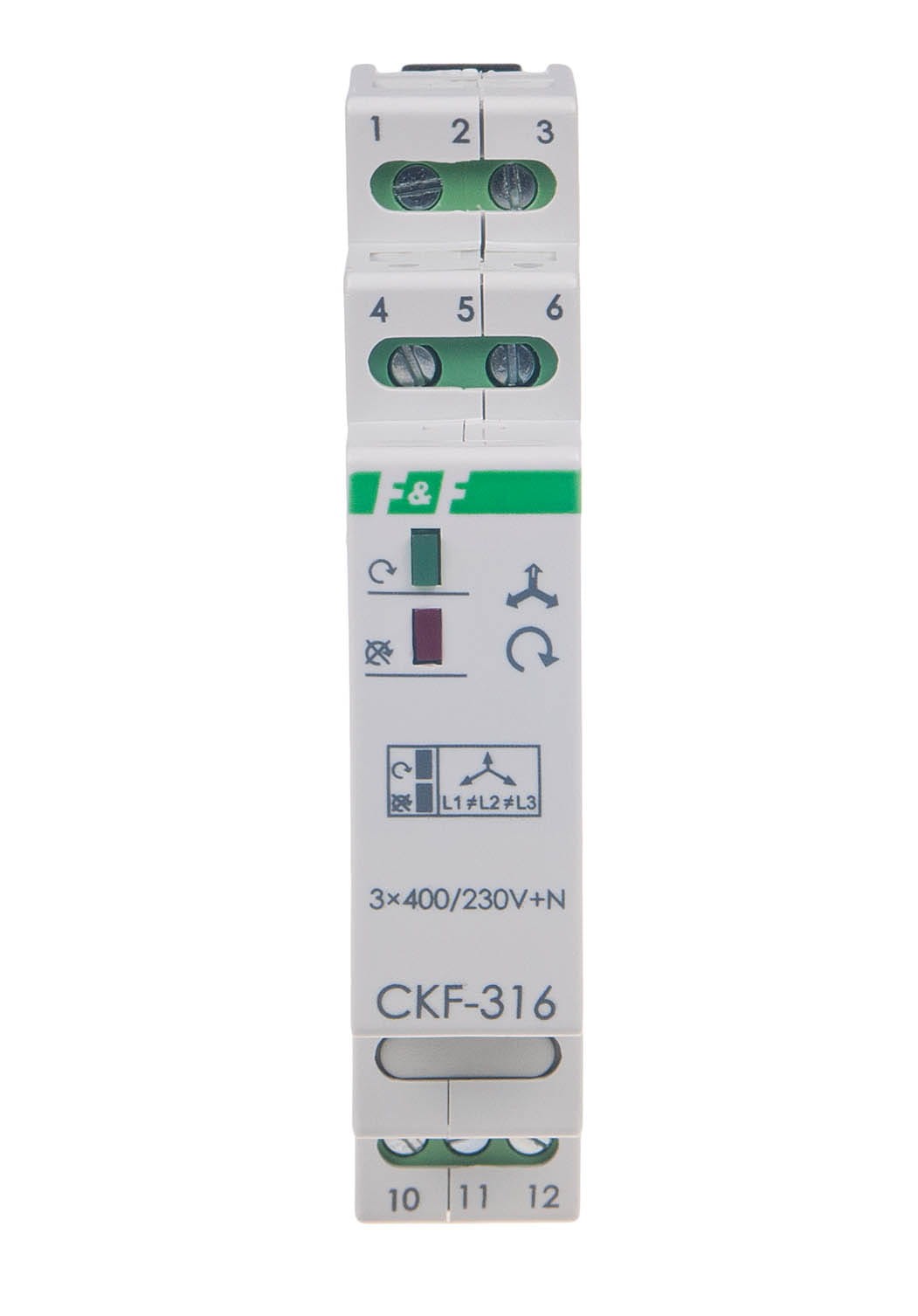

• Sygnalizacja: Posiada dwie diody LED:
  • Zielona LED: Sygnalizuje zasilanie i prawidłową kolejność faz.
  • Czerwona LED: Sygnalizuje niewłaściwą kolejność faz.

Dane Techniczne

• Napięcie zasilania: 3 × 400 V + N.
• Kontrola kolejności faz: TAK.
• Kontrola zaniku / asymetrii faz: TAK.
• Kontrola styków stycznika: NIE (brak tej funkcji, w przeciwieństwie do serii CZF-332).
• Asymetria napięciowa zadziałania: 55 V (stała).
• Opóźnienie wyłączenia: 4 s.
• Element wykonawczy: Przekaźnik (konfiguracja styków 1 × NO/NC - separowany, przełączny).
• Maksymalny prąd obciążenia: 10 A.
• Wymiary: 1 moduł (18 mm).
• Montaż: Na szynie TH-35 mm (DIN).
