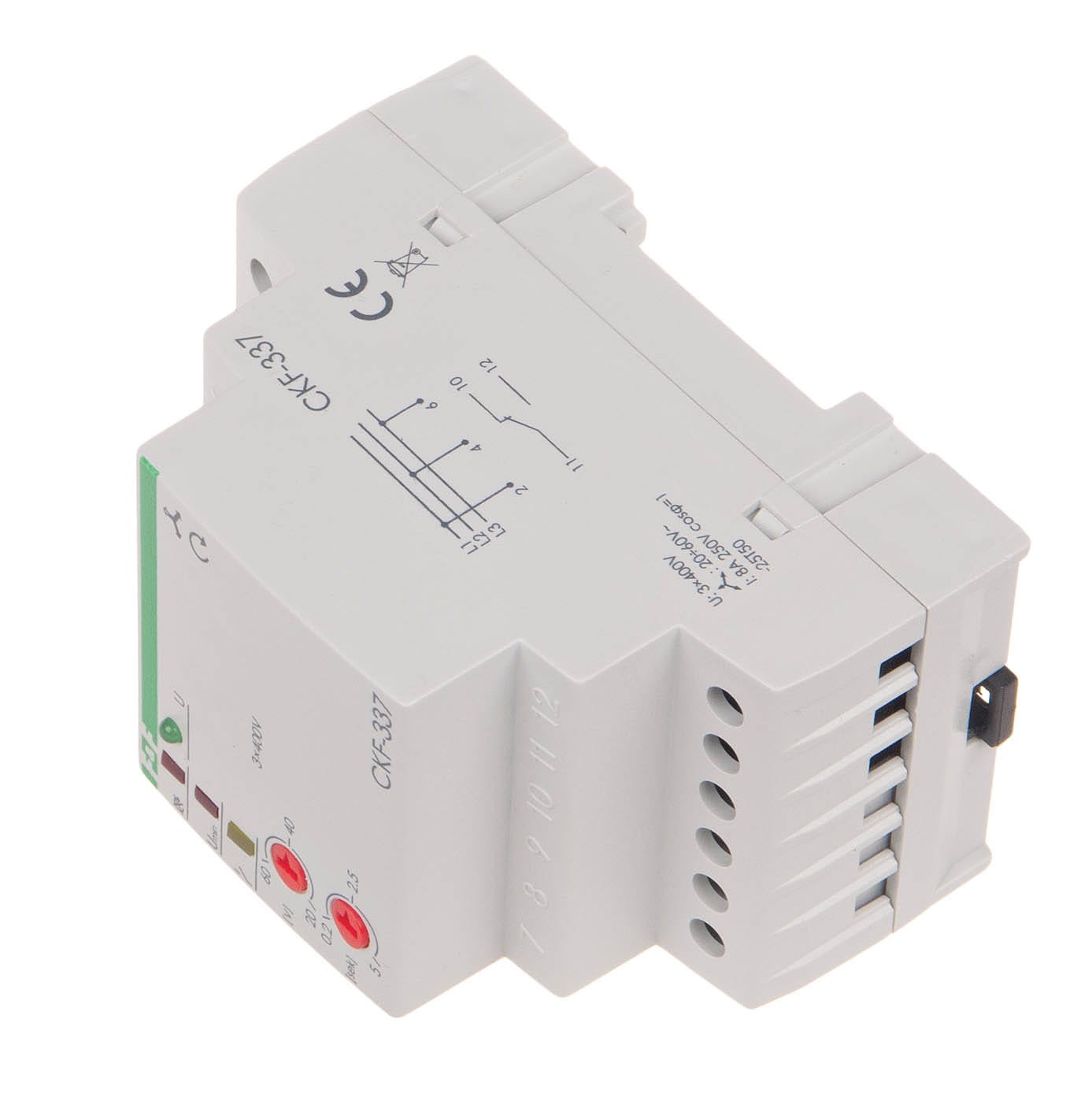

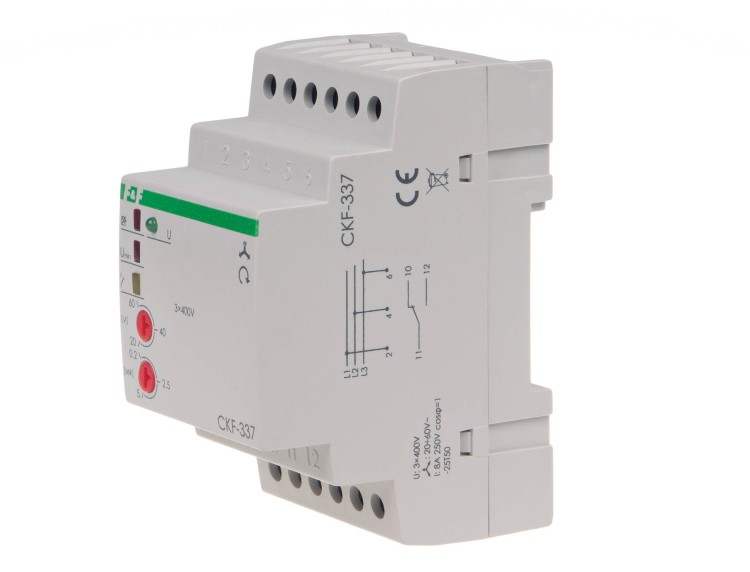

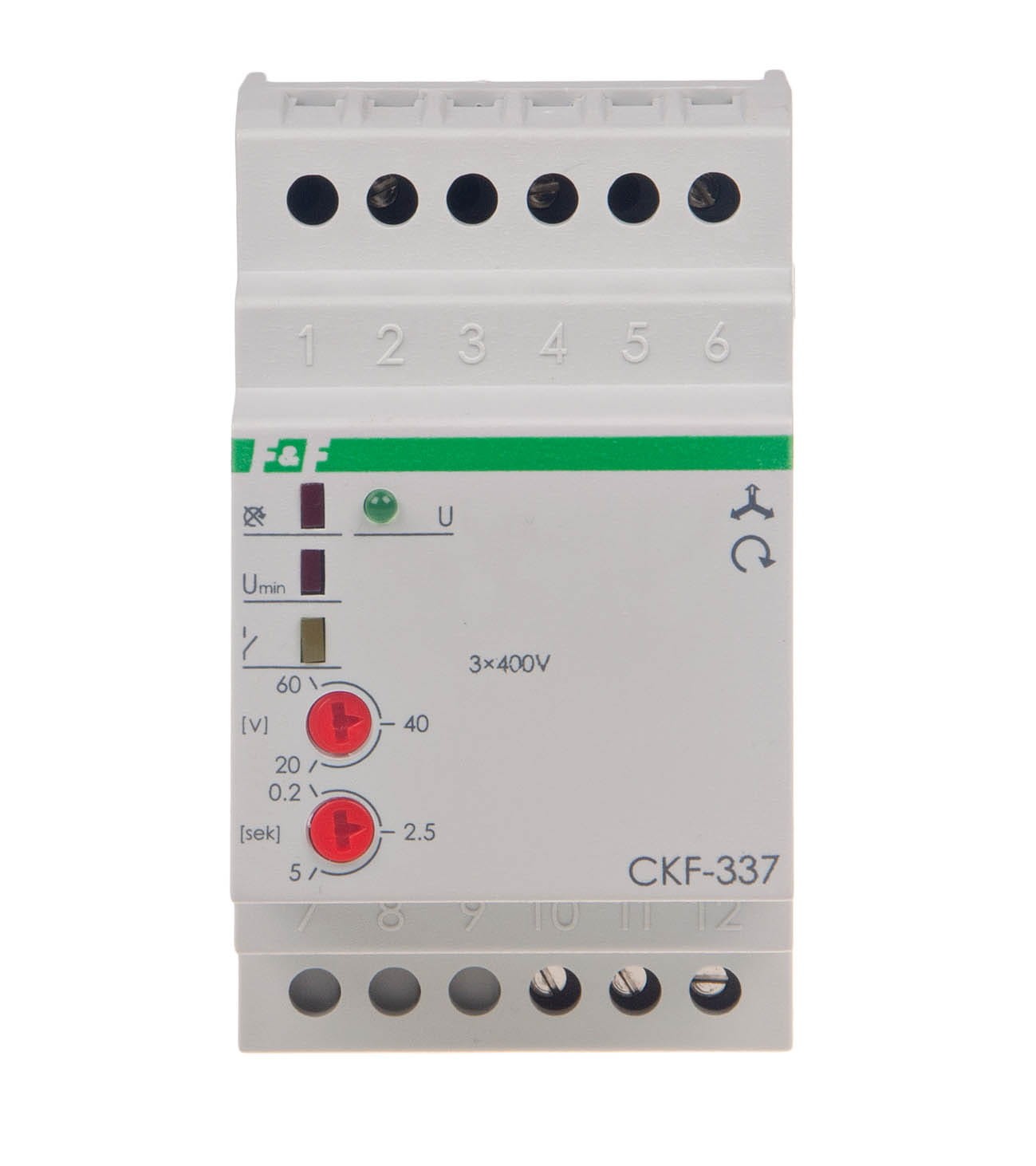

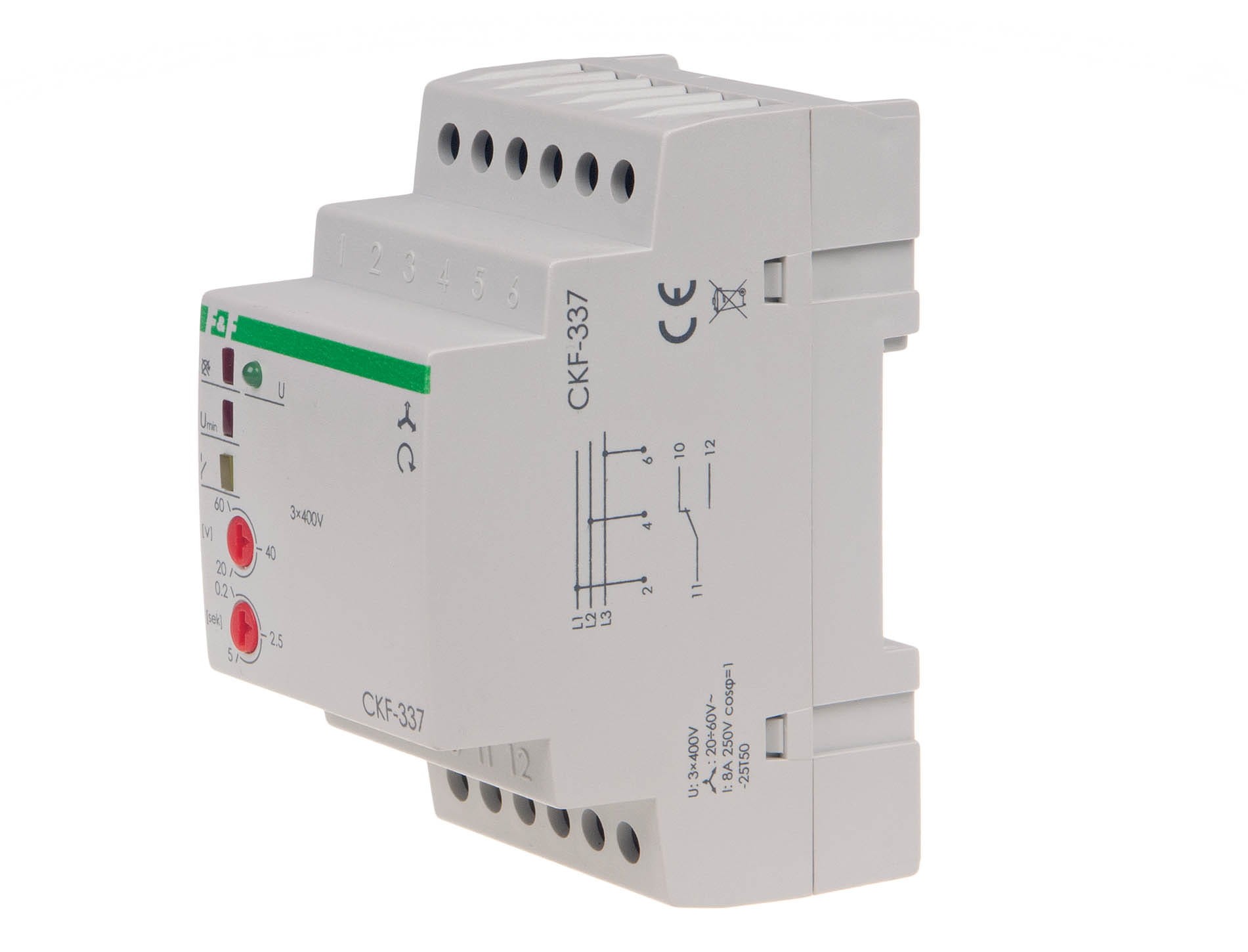

Czujnik Kolejności i Zaniku Faz, bez Przewodu Neutralnego CKF-337 F&F

CKF-337 to modułowy czujnik (przekaźnik) kontroli faz przeznaczony do zabezpieczania urządzeń trójfazowych, głównie silników elektrycznych, przed uszkodzeniem wynikającym z nieprawidłowości w sieci zasilającej. Jest przystosowany do montażu na szynie DIN (TH35).

Kluczową cechą tego modelu jest to, że do poprawnego działania nie wymaga podłączenia przewodu neutralnego (N), co jest przydatne w starszych instalacjach lub tam, gdzie N jest niedostępny.

Funkcje Zabezpieczające

Czujnik CKF-337 monitoruje i chroni silniki przed następującymi nieprawidłowościami w sieci trójfazowej:

• Kontrola Zaniku Fazy: Wyłącza zasilanie w przypadku zaniku napięcia w co najmniej jednej z faz (L1, L2, L3).
• Kontrola Asymetrii Faz: Zabezpiecza przed asymetrycznym spadkiem napięcia międzyfazowego (różnica napięć między fazami) powyżej ustawionego progu (regulowana w zakresie 20 ÷ 60 V). Reaguje również na symetryczny spadek napięć międzyfazowych poniżej progu ok. 320 V.
• Kontrola Kolejności Faz: Blokuje uruchomienie silnika, jeśli nastąpi zmiana kolejności faz (zamiana L1, L2, L3), która mogłaby spowodować niepożądaną zmianę kierunku obrotów.

Działanie i Parametry

• Wyłączenie: Następuje z regulowanym opóźnieniem w zakresie 0,2 ÷ 5,0 s, co pozwala zniwelować wpływ chwilowych zakłóceń.
• Ponowne Załączenie: Następuje automatycznie, gdy parametry powrócą do normy. CKF-337 posiada histerezę napięciową ok. 5 V, co zapobiega ciągłemu przełączaniu się styków przy niewielkich wahaniach w pobliżu progu asymetrii.
• Współpraca z Agregatami: Przystosowany do pracy z agregatami prądotwórczymi.
• Styk Wyjściowy: Styk 1 × NO/NC (przełączny, z separacją), służący do sterowania cewką stycznika, który załącza i wyłącza silnik. Maksymalny prąd obciążenia to 8 A (AC-1).

Dane Techniczne (Podsumowanie)
