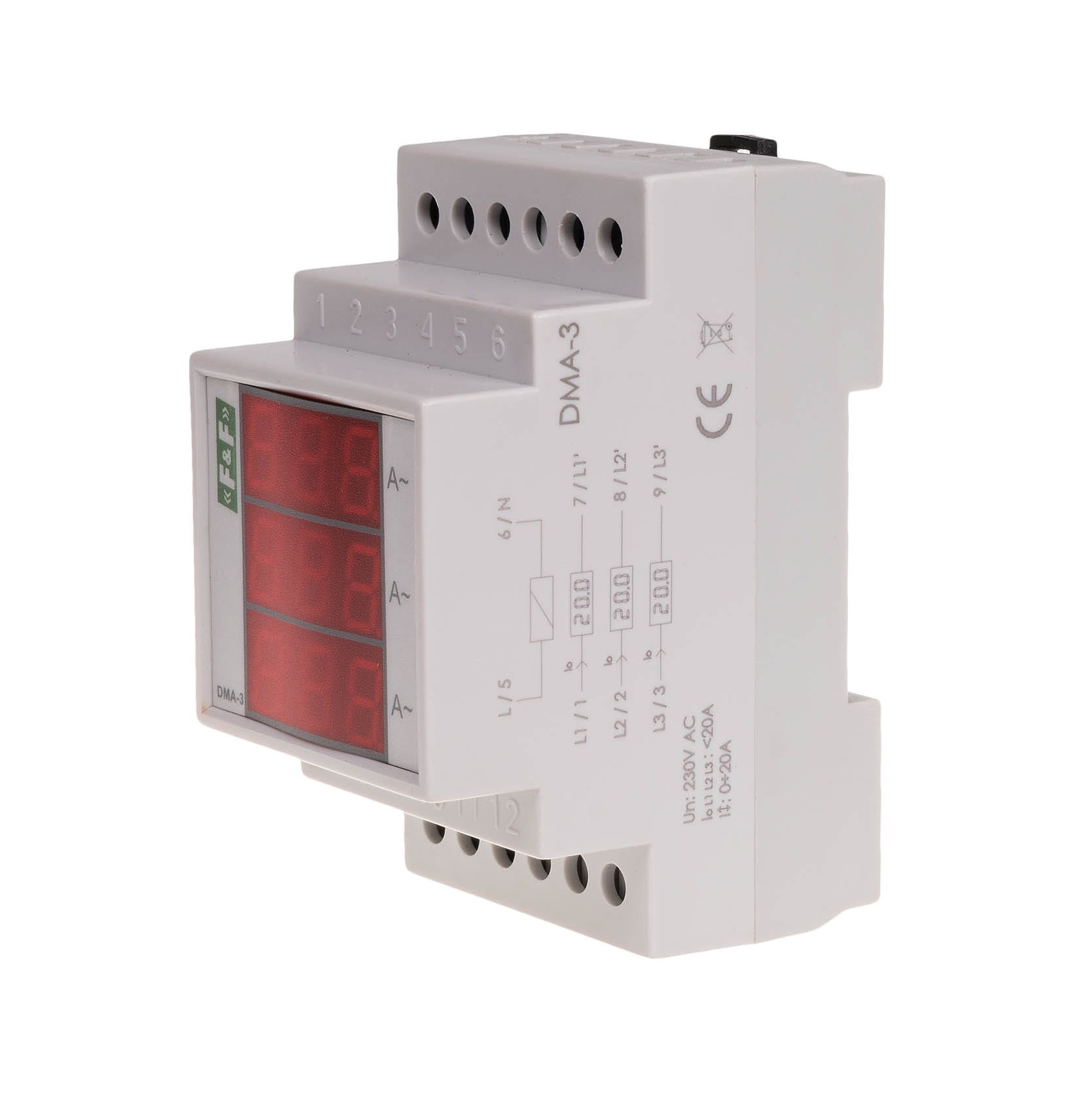

Cyfrowy Wskaźnik Natężenia Prądu Trójfazowy DMA-3-75-5A F&F

Pomiar Półpośredni, 75/5 A, Montaż na Szynie DIN

DMA-3-75-5A to cyfrowy amperomierz trójfazowy z serii DMA-3, przeznaczony do ciągłego pomiaru i wyświetlania wartości natężenia prądu w sieciach trójfazowych. Jest to wskaźnik przystosowany do pomiaru półpośredniego z wykorzystaniem przekładników prądowych.

Oznaczenie 75/5A wskazuje, że urządzenie jest fabrycznie skonfigurowane do współpracy z zewnętrznymi przekładnikami o przekładni 75/5 A. Oznacza to, że jego maksymalny zakres pomiarowy prądu pierwotnego wynosi 75 A.

Kluczowe Cechy i Działanie

• Pomiar Półpośredni: Wymaga podłączenia trzech przekładników prądowych o prądzie wtórnym 5 A (po jednym na fazę). Pomiar prądu odbywa się poprzez obwód wtórny przekładników.
• Zakres Wskazań: Wskaźnik automatycznie przelicza i wyświetla rzeczywistą wartość prądu pierwotnego w zakresie 0 ÷ 75 A.
• Trójfazowy: Mierzy i wyświetla natężenie prądu niezależnie dla każdej z trzech faz (L1, L2, L3), co jest kluczowe dla monitorowania obciążeń w instalacjach trójfazowych.

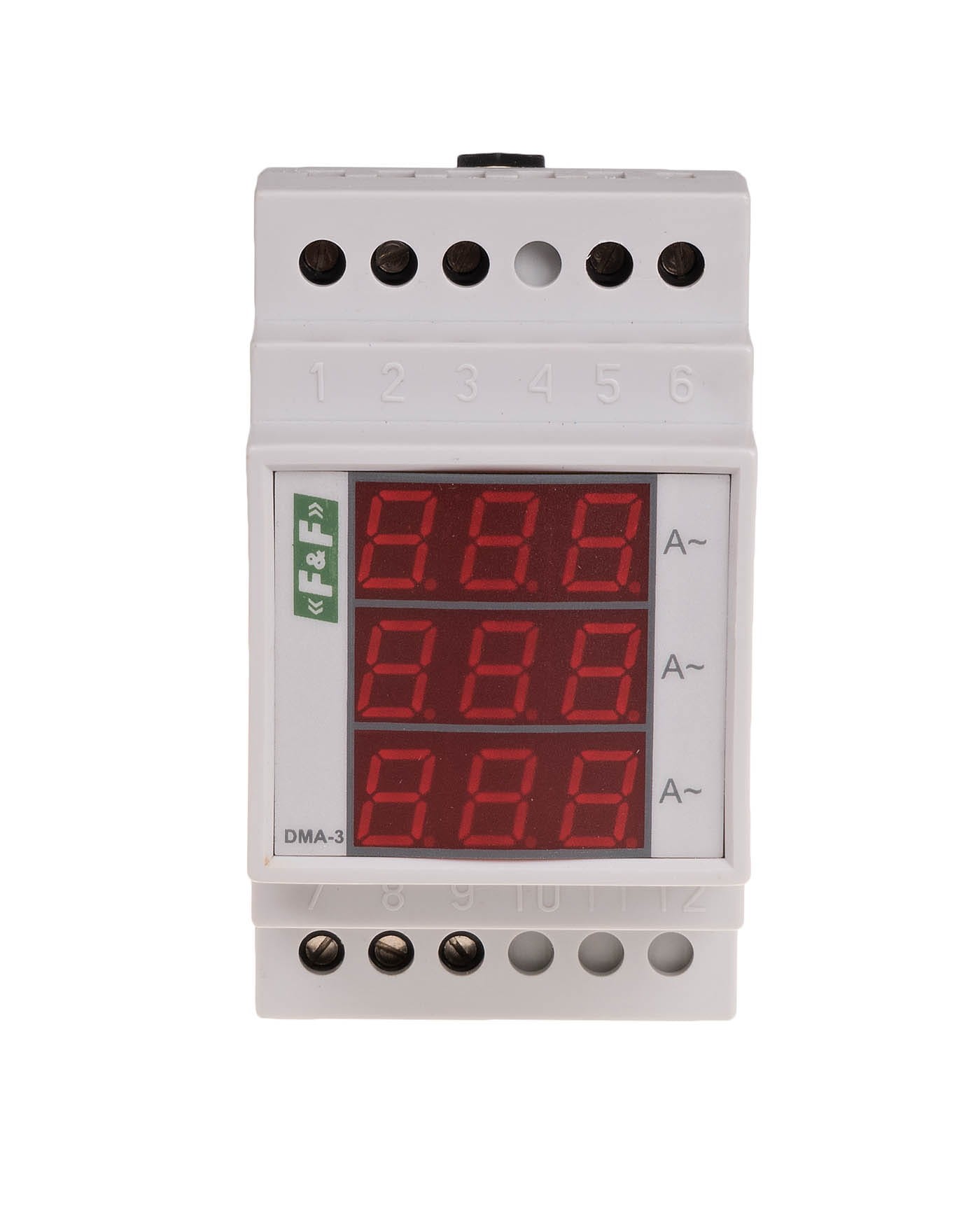

• Wyświetlacz: Posiada trzy 3-cyfrowe wyświetlacze LED o wysokości cyfry 10 mm, zapewniające wyraźny odczyt.

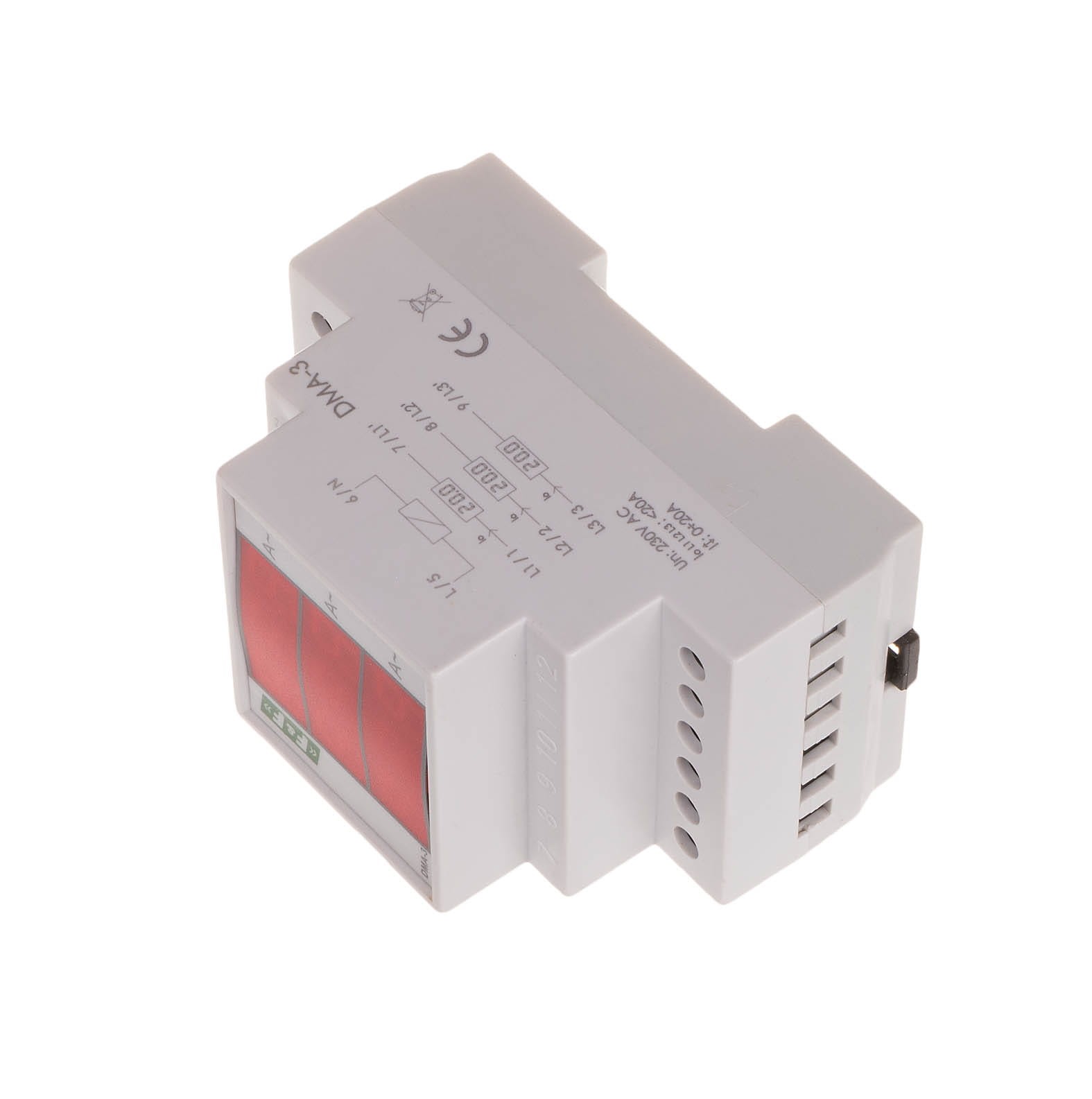

• Montaż: Moduł na szynę DIN 35 mm (zajmuje 3 moduły - 52,5 mm szerokości), łatwy do instalacji w rozdzielnicach.
• Dokładność: Typowa dokładność wskazań to 1%.

Zastosowanie w Instalacjach

Model DMA-3-75-5A jest stosowany w przypadku pomiaru prądów przekraczających możliwości pomiaru bezpośredniego (powyżej 20 A), w tym przypadku do 75 A. Wskaźnik ten zapewnia bezpieczeństwo i precyzję, ponieważ obwód pomiarowy jest odseparowany od obwodu zasilania.

Dane Techniczne
