Cyfrowy Wskaźnik Natężenia Prądu DMA-3-600-5A F&F

Trójfazowy Amperomierz Modułowy do Pomiaru Półpośredniego (600A)

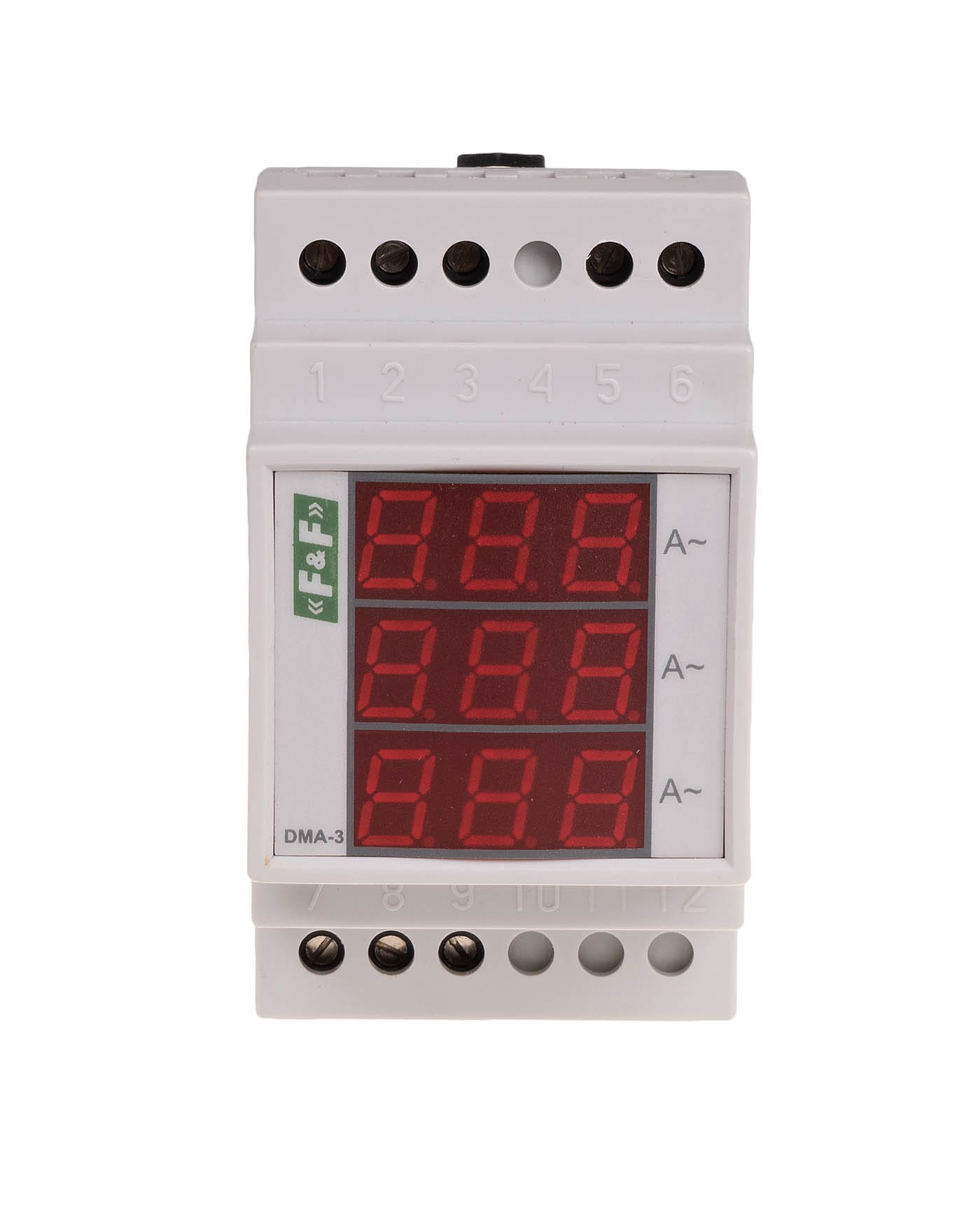

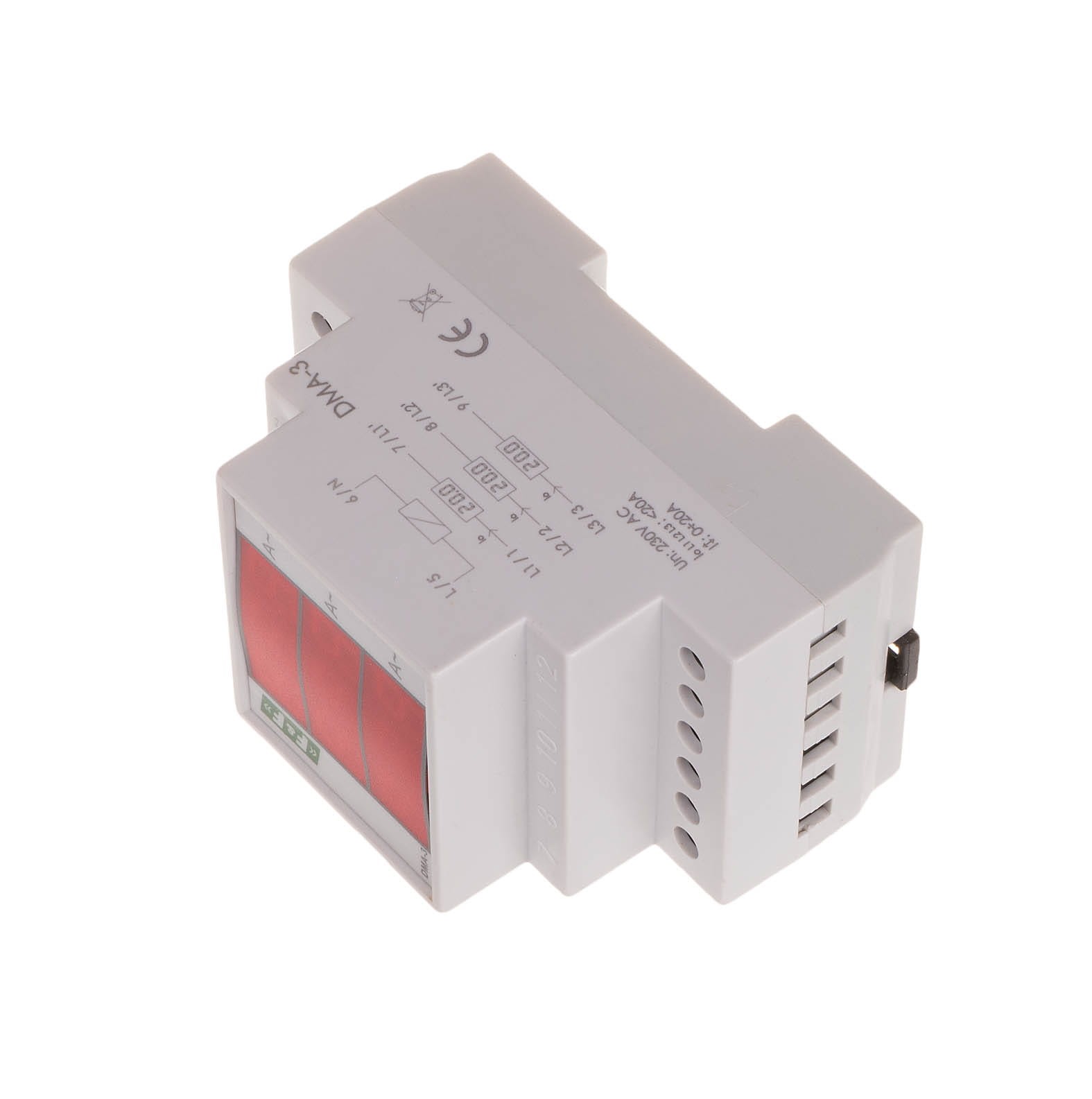

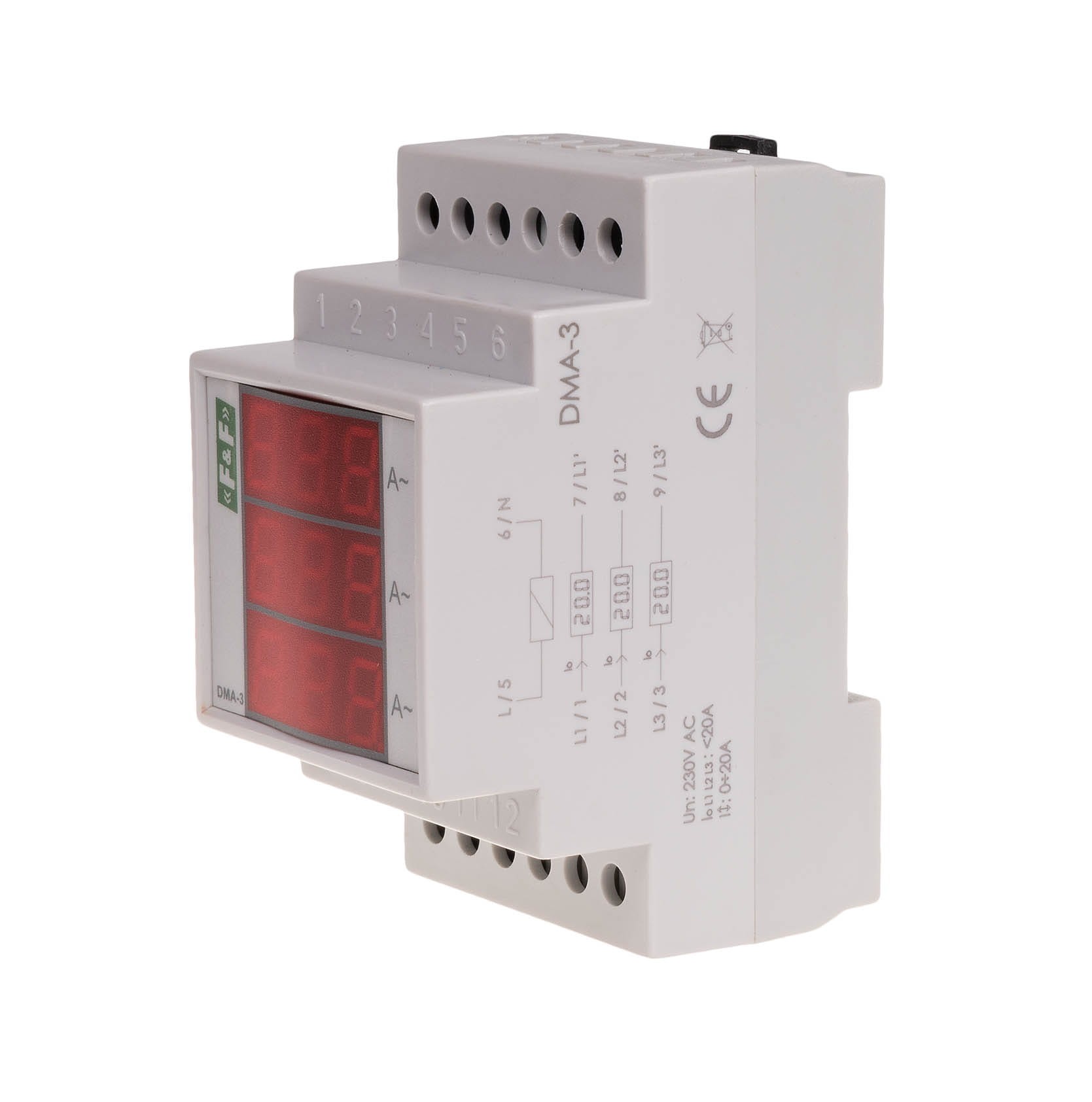

Model DMA-3-600-5A to cyfrowy, trójfazowy wskaźnik natężenia prądu (amperomierz) z serii DMA-3, produkowany przez firmę F&F. Jest to urządzenie modułowe, przeznaczone do montażu na szynie DIN w rozdzielnicach. Służy do ciągłego i precyzyjnego monitorowania wartości natężenia prądu w sieciach trójfazowych, z wykorzystaniem przekładników prądowych.

Charakterystyka Pomiaru Półpośredniego 600/5A

Oznaczenie 600/5A wskazuje na to, że ten wskaźnik jest fabrycznie przystosowany do pomiaru półpośredniego w instalacjach o dużym obciążeniu:

• Pomiar Półpośredni: Wymaga podłączenia do trzech zewnętrznych przekładników prądowych o odpowiednich parametrach.
• Prąd Pierwotny (Zakres Wskazań): Wskaźnik został skalibrowany, aby wyświetlać rzeczywistą wartość prądu w obwodzie głównym w zakresie 0 ÷ 600 A na każdej fazie (L1, L2, L3). Wartość końcowa skali wynosi 600 A.
• Prąd Wtórny (Znamionowy Prąd Wejściowy): Amperomierz współpracuje z przekładnikami o znamionowym prądzie wtórnym 5 A. Wskaźnik mierzy prąd wtórny (maksymalnie 5 A) i automatycznie przelicza go na wartość pierwotną (do 600 A).

Główne Dane Techniczne

Amperomierz DMA-3-600-5A (wersja standardowa) posiada kluczowe cechy wspólne dla całej serii DMA-3 do pomiaru pośredniego:

• Typ Urządzenia: Amperomierz cyfrowy, trójfazowy.
• Zakres Pomiarowy (po skalowaniu): 3 x (0 ÷ 600 A).
• Napięcie Zasilania: 100÷265 V AC.
• Wyświetlacz: 3-cyfrowy LED dla każdej fazy (wysokość cyfry 10 mm) - umożliwia jednoczesny odczyt wszystkich faz.
• Dokładność Wskazań: 1%.
• Wymiary: Szerokość 3 moduły (52,5 mm).
• Montaż: Na szynie TH-35 (DIN).
• Pobór Mocy: 4 W.
• Izolacja: Obwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.

W przypadku pomiaru prądu o przebiegach odkształconych, dostępna jest również wersja True RMS (o symbolu np. DMA-3RMS-600-5A), która zapewnia poprawny pomiar wartości skutecznej prądu.
