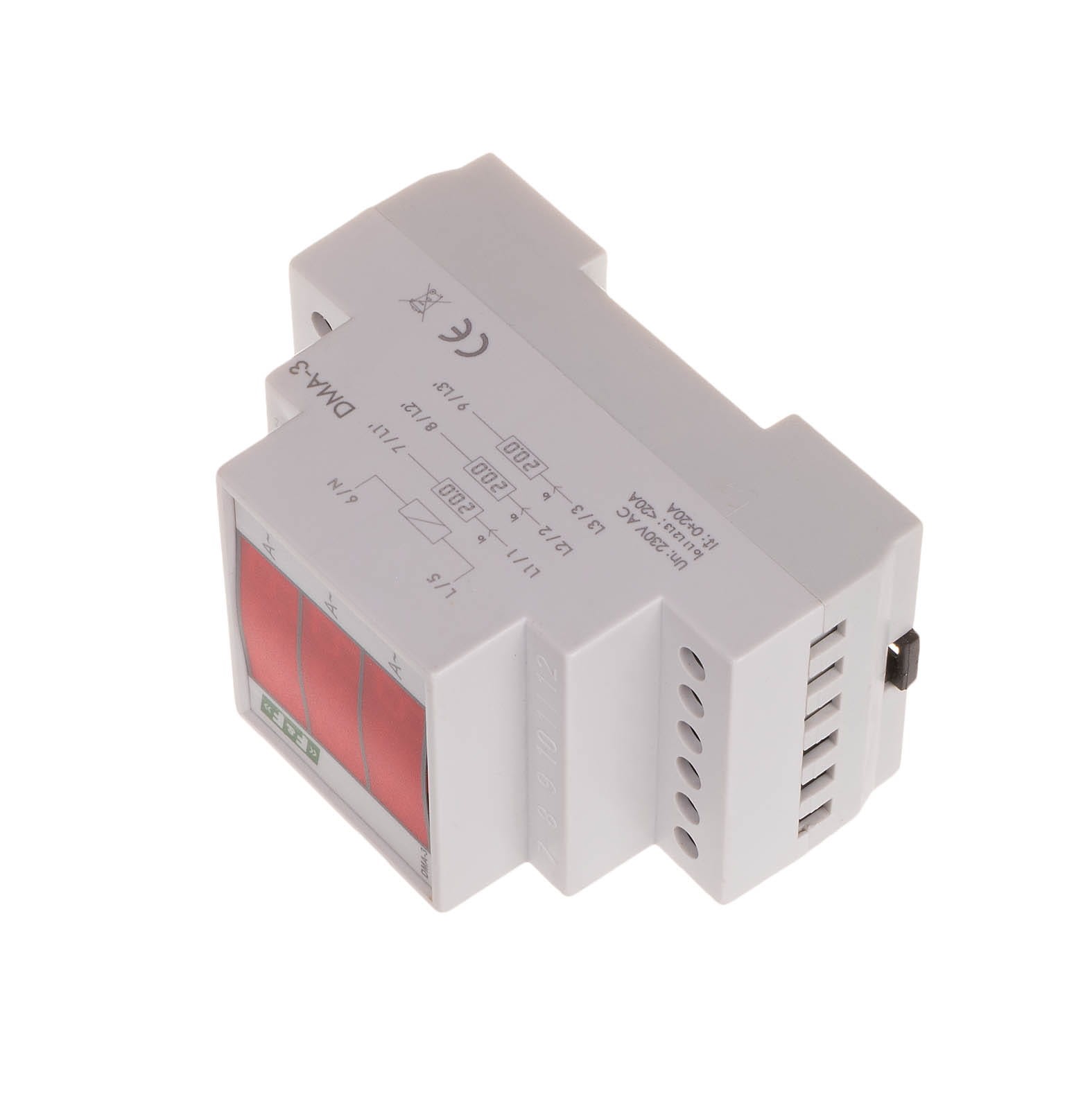

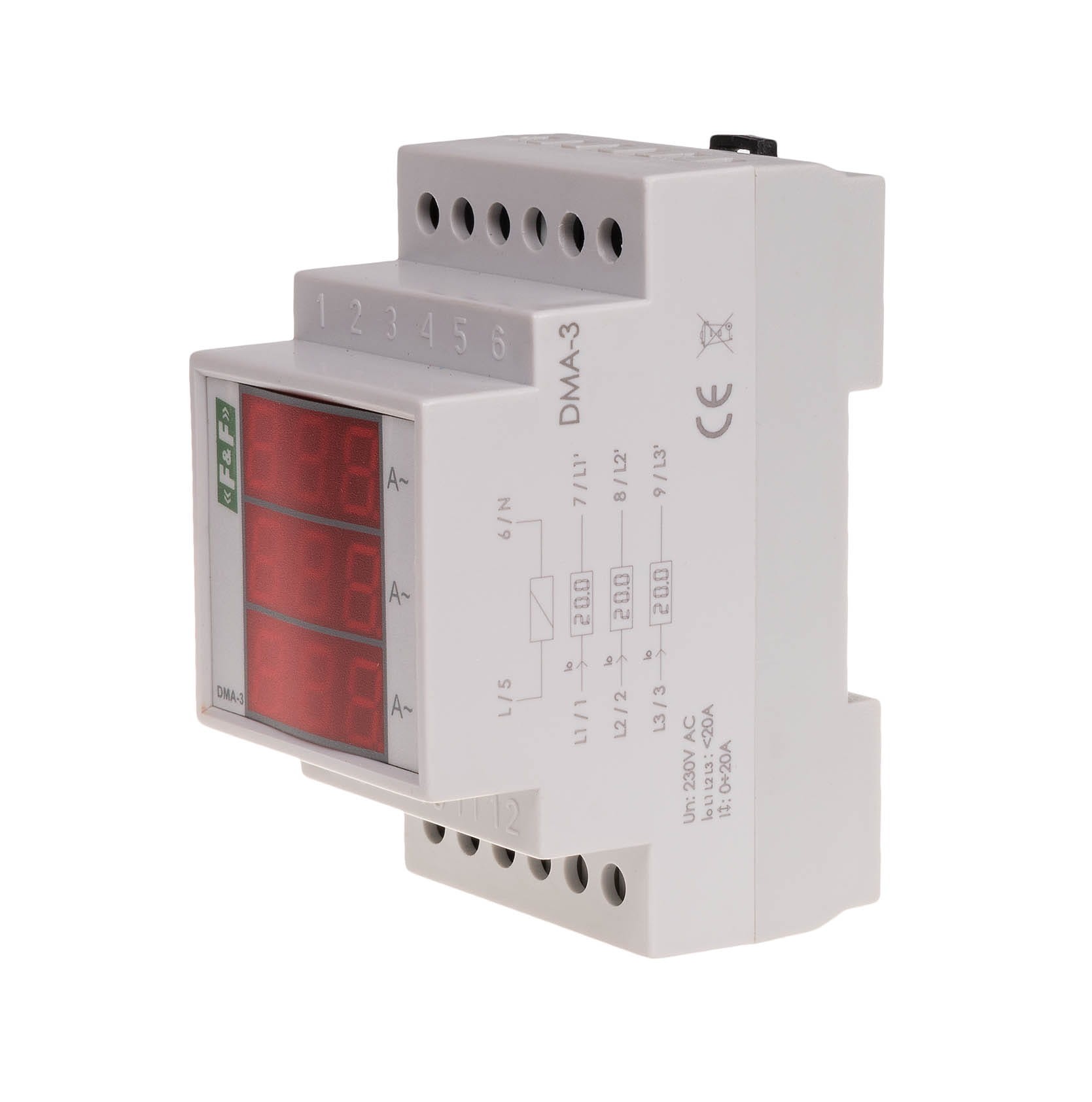

Cyfrowy Wskaźnik Natężenia Prądu Trójfazowy DMA-3-50-5A F&F

Pomiar Półpośredni, 50/5 A, Montaż na Szynie DIN

DMA-3-50-5A to cyfrowy amperomierz trójfazowy z serii DMA-3, przeznaczony do ciągłego i niezależnego monitorowania obciążeń prądowych w każdej z trzech faz w sieci trójfazowej. Jest to wykonanie przystosowane do pomiaru półpośredniego z wykorzystaniem przekładników prądowych.

Oznaczenie 50/5A wskazuje, że wskaźnik jest skonfigurowany do współpracy z zewnętrznymi przekładnikami prądowymi o przekładni 50/5 A. Oznacza to, że jego maksymalny zakres pomiarowy prądu pierwotnego wynosi 50 A.

Kluczowe Cechy i Działanie

• Pomiar Półpośredni: Aby mierzyć prąd w obwodzie, urządzenie musi być połączone z trzema przekładnikami prądowymi o prądzie wtórnym 5 A (jeden przekładnik na fazę).
• Zakres Pomiarowy: Wskaźnik wyświetla rzeczywistą wartość prądu pierwotnego w zakresie 0 ÷ 50 A, bazując na sygnale 5 A z przekładników.
• Trójfazowy: Oferuje pomiar i wyświetlanie natężenia prądu osobno dla każdej z trzech faz (L1, L2, L3).

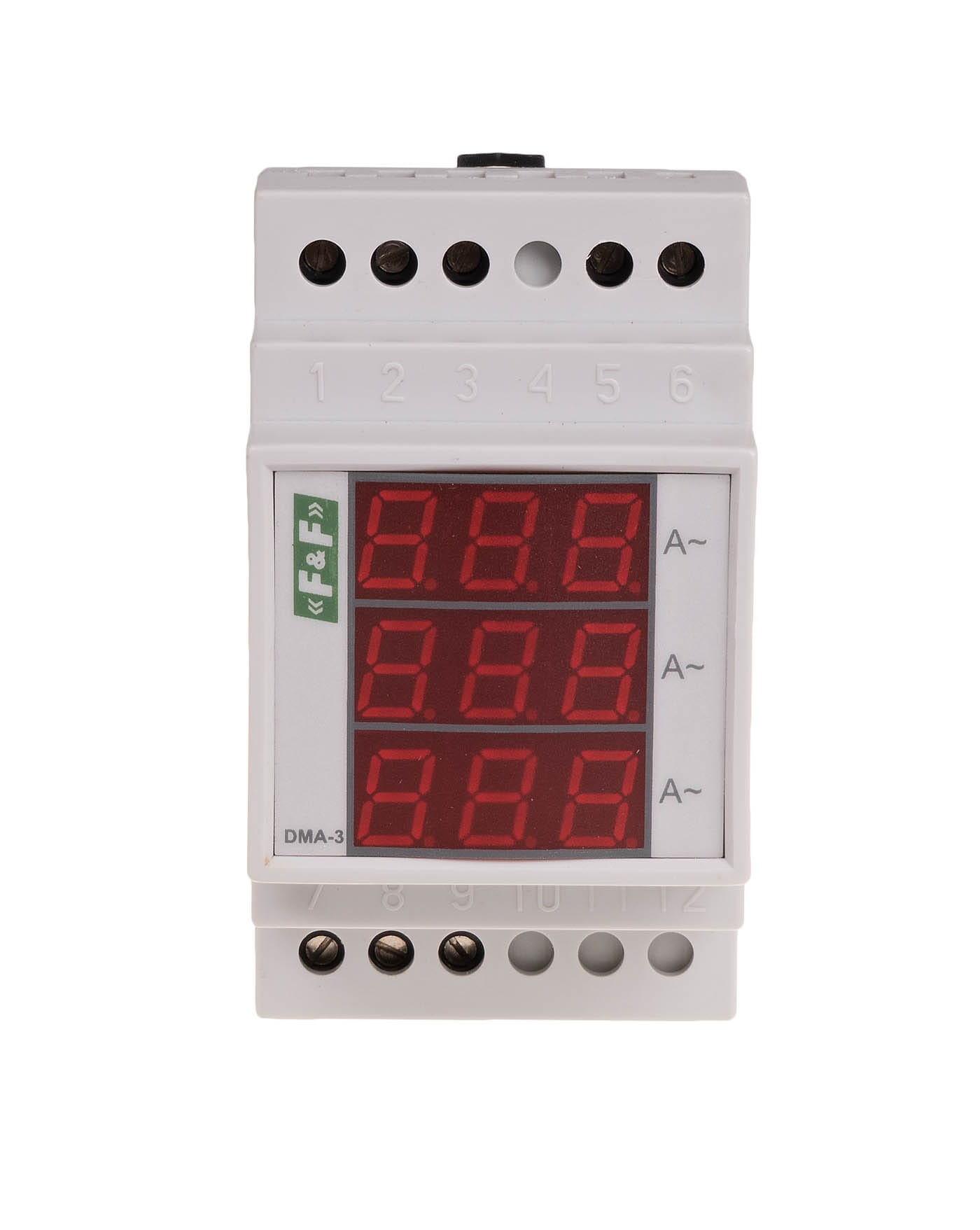

• Wyświetlacz: Wyposażony jest w trzy 3-cyfrowe wyświetlacze LED (jeden dla każdej fazy) o wysokości cyfry 10 mm, zapewniające czytelny odczyt.
• Montaż: Konstrukcja modułowa przeznaczona do montażu na szynie DIN 35 mm (zajmuje 3 moduły - 52,5 mm szerokości).
• Separacja Galwaniczna: Obwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.

Informacje Dodatkowe

Wskaźniki DMA-3 z pomiarem półpośrednim stosuje się w instalacjach, gdzie prądy przekraczają 20 A. Wersja 50/5A jest standardowym wyborem dla obciążeń do 50 A. Należy upewnić się, czy dana wersja DMA-3-50-5A posiada funkcję TrueRMS (pomiar wartości skutecznej), która zapewnia większą dokładność przy pomiarze prądów o przebiegach odkształconych (nieliniowych). Modele F&F z TrueRMS są często oznaczane dodatkowo w indeksie (np. DMA-3RMS).
