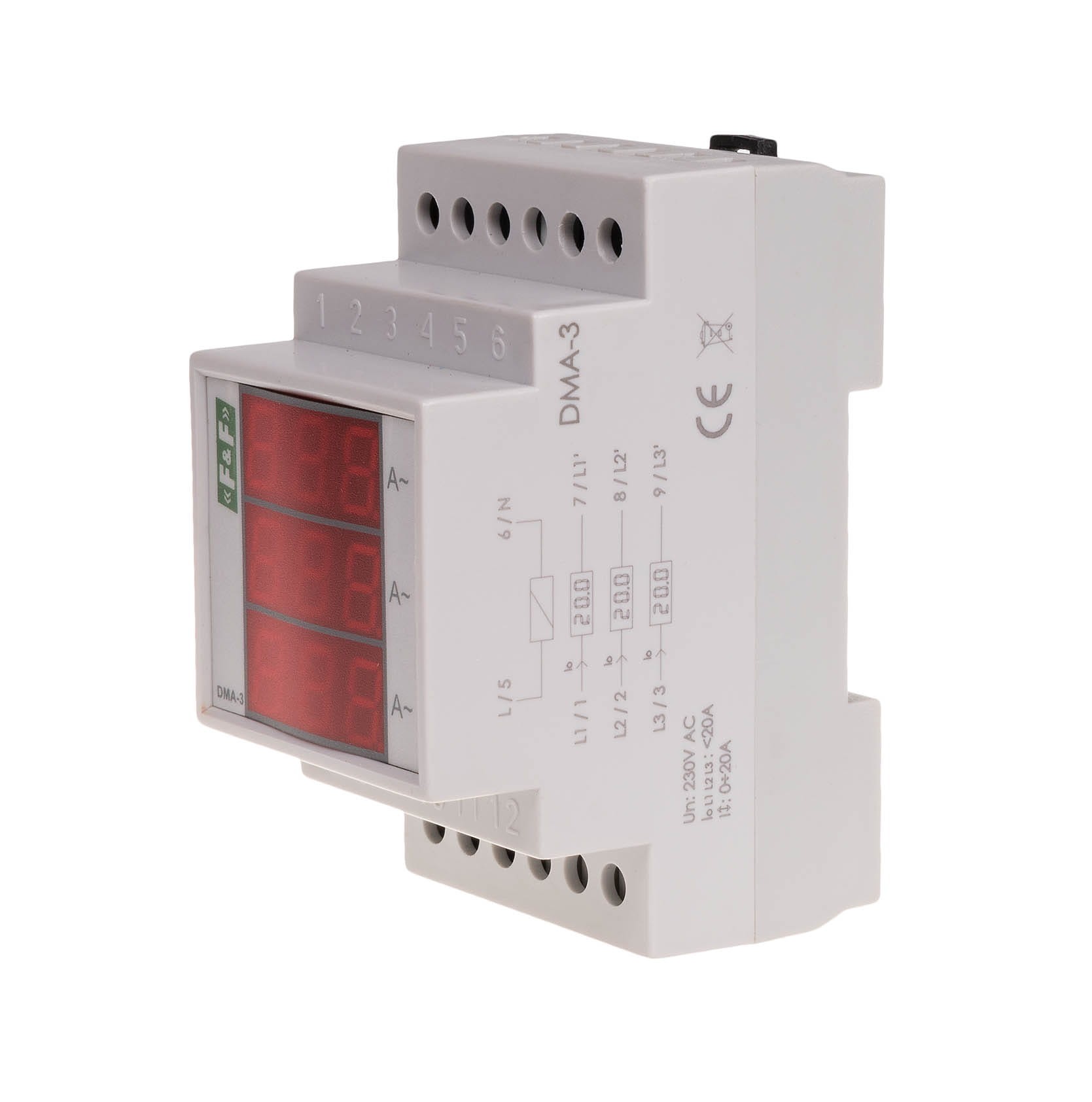

Cyfrowy Wskaźnik Natężenia Prądu Trójfazowy DMA-3-40-5A F&F

Pomiar Półpośredni, 40/5 A, Montaż na Szynie DIN

DMA-3-40-5A to cyfrowy amperomierz trójfazowy z serii DMA-3 firmy F&F. Jest przeznaczony do ciągłego monitorowania i cyfrowego wyświetlania wartości obciążeń prądowych w trójfazowych instalacjach elektrycznych. Jest to model przystosowany do pomiaru półpośredniego z wykorzystaniem zewnętrznych przekładników prądowych.

Oznaczenie 40/5A wskazuje, że ten konkretny wskaźnik jest fabrycznie skonfigurowany do współpracy z przekładnikami o przekładni 40/5 A. Oznacza to, że jego maksymalny zakres pomiarowy prądu pierwotnego wynosi 40 A.

Kluczowe Cechy i Działanie

• Pomiar Półpośredni: Wymaga podłączenia trzech przekładników prądowych o znamionowym prądzie wtórnym 5 A (po jednym dla każdej fazy). Wskaźnik mierzy prąd wtórny (do 5 A), ale wyświetla rzeczywistą wartość prądu pierwotnego (do 40 A).
• Zakres Pomiarowy: Dzięki zastosowaniu przekładników, zakres wskazań wynosi 0 ÷ 40 A.
• Trójfazowy: Mierzy i wyświetla natężenie prądu niezależnie w każdej z trzech faz (L1, L2, L3).

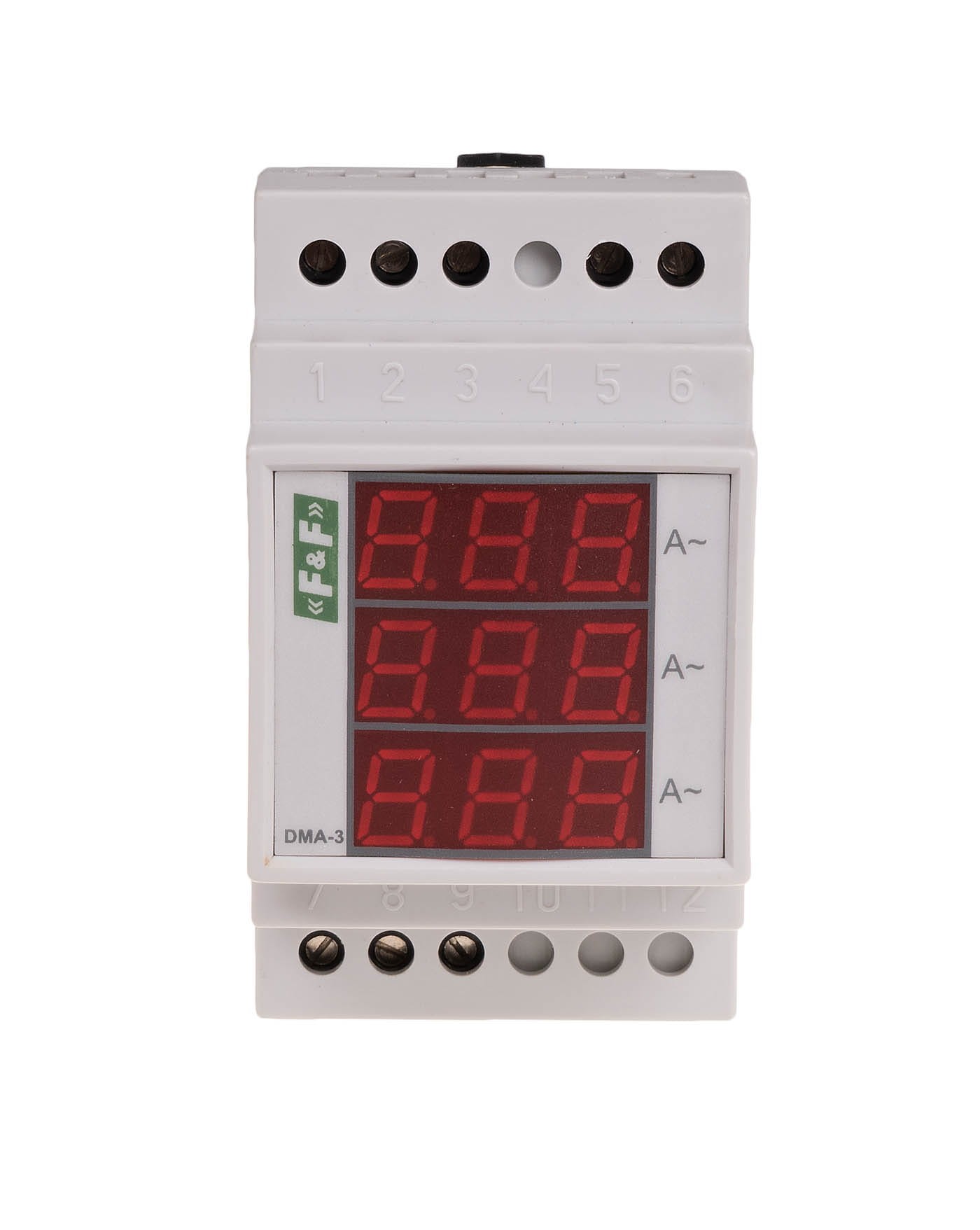

• Wyświetlacz: Wyposażony w trzy 3-cyfrowe wyświetlacze LED (jeden dla każdej fazy) o wysokości cyfry 10 mm.

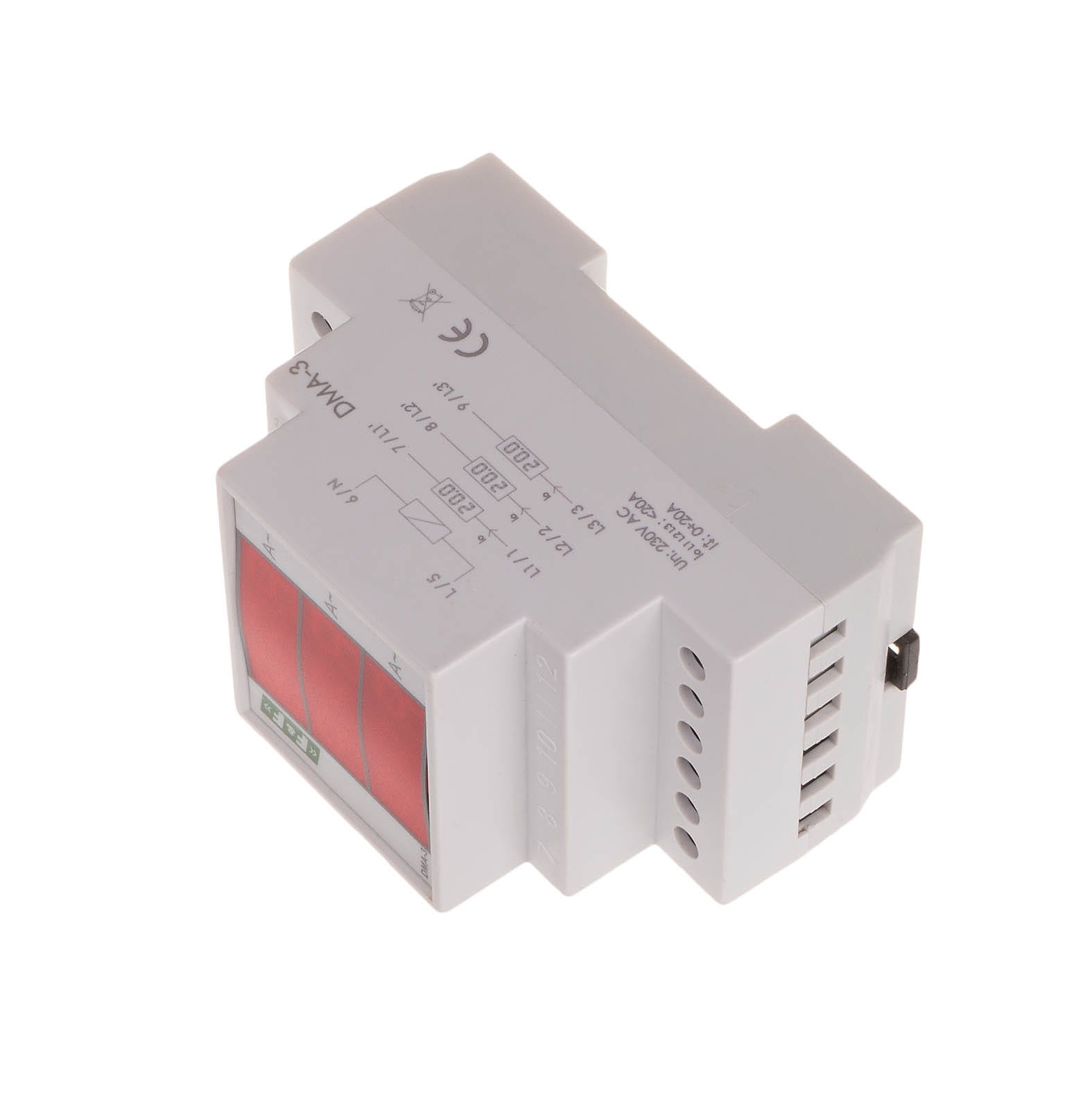

• Obudowa i Montaż: Moduł na szynę DIN 35 mm (zajmuje 3 moduły - 52,5 mm szerokości), co ułatwia montaż w rozdzielniach.
• Dokładność: Typowa dokładność wskazań to 1%.

Wersja "40/5A"

Wskaźniki DMA-3 z pomiarem półpośrednim są używane w instalacjach, gdzie prąd przekracza 20 A (granica pomiaru bezpośredniego dla serii DMA). Wersja 40/5A jest przeznaczona do pomiaru prądu do 40 A, zapewniając jednocześnie izolację galwaniczną i bezpieczeństwo pomiaru.

Dane Techniczne
